Navy TCS Transmitter and Receiver System

This is the Collins 18Q-3 system (51Q-1 and 56Q-1) - see here at page 26

  • TCS-2 NOS-LL-95008 (12/41)
  • TCS-4 NOS-84440 (4/41)
  • TCS-5 NXSS-LL-8142 (11/42)
  • TCS-6 NXSS-16730
  • TCS-7 NXSS-18851
  • TCS-8 NXSS-18844
  • TCS-9 NXSS-22666
  • TCS-10  NXSS-29815
  • TCS-10 NXSS-LL-29815
  • TCS-11 NXSS-33361
  • TCS-12 NXSR-36727
  • TCS-12 NXSR-LL-36727 (9/43)
  • TCS-12 NXSR-43404 (12/43)
  • TCS-12 NXSR-46026-LL (1/44)
  • TCS-12 NXSR-47395 (12/43)
  • TCS-13 NXSR-38307
  • TCS-13 NXSR-48389
  • TCS-14 NXSR-38314 (9/43)
  • TCS-14 NXSR-48390 (2/44)
  • TCS-15 NXSR-86279 (12/44)
  • TCS-15 NXSR-91960 (3/45)
  • TCS-15 N5SR-8595 (6/45)
  • TCS-15 N5SR-10539 (7/45)
  •
  • LL = Lend-Lease

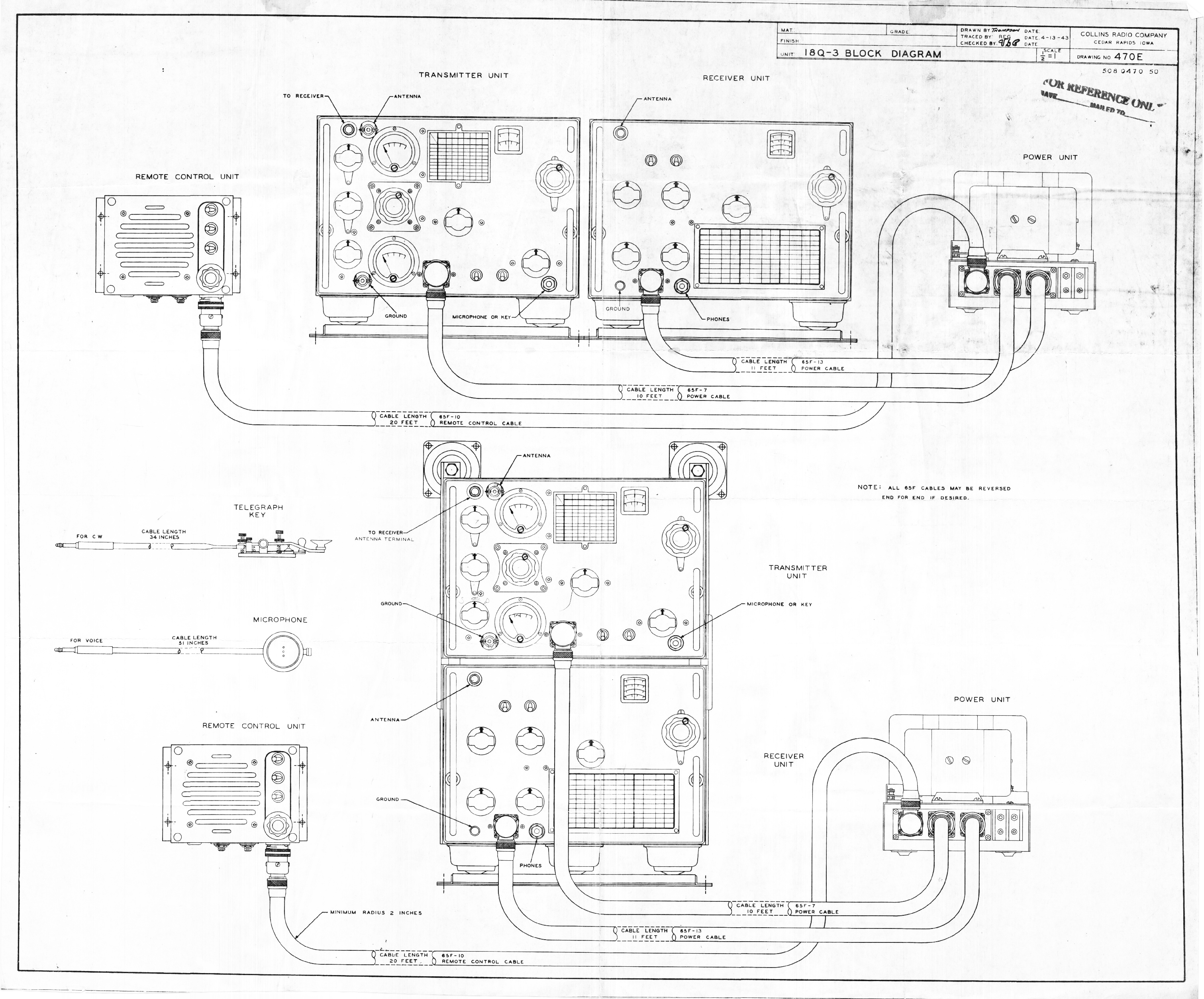

18Q-3 system drawing (1943)

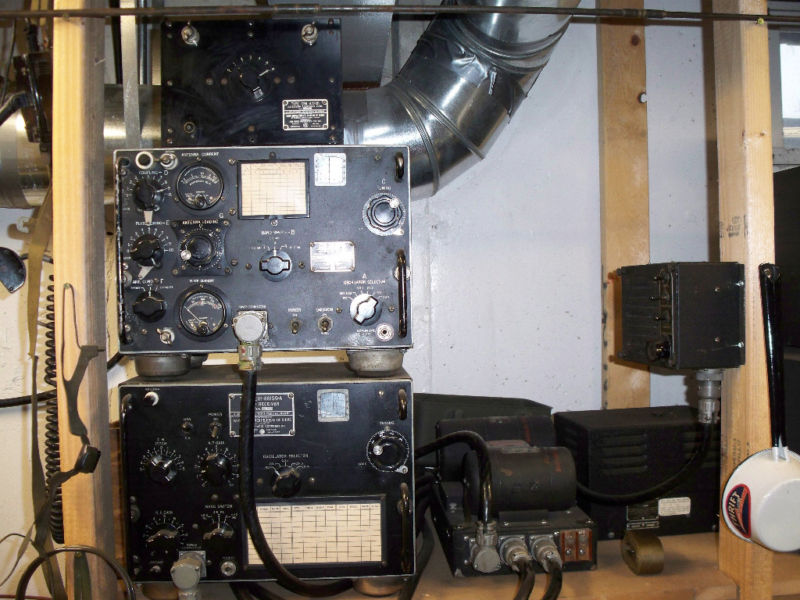

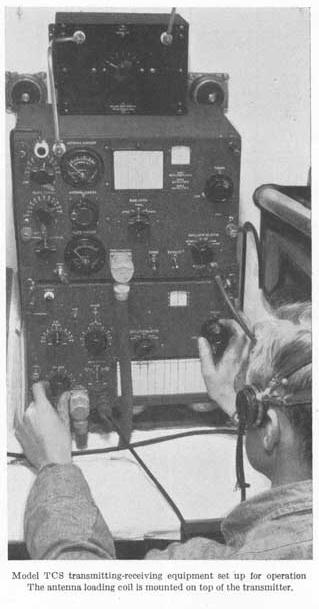

TCS System - Receiver, Transmitter, Antenna Coil, Remote Control, Power Supplies


Identification Info from Robert Downs WA5CAB -
"Of course, it can be difficult to impossible to ID a TCS receiver (or transmitter) as to exactly which numerical model it was originally. However, there are various clues that will narrow down the possibilities. For example, if it has round-tipped posts at each front panel corner, and/or if removing the front panel from the chassis requires either cutting or desoldering the power connector, it is TCS through TCS-5. And given that TCS-1, -2 & -3 all or most went to Russia, and, the original TCS had no nameplate and TCS-4 would be rarer, it’s probably TCS-5. If it has handles on the front panel (or the holes for them) and removing two screws frees the connector from the front panel, it is TCS-6 through 15. That plus has trimmer capacitors in the IF and BFO transformers, it is TCS-6 or -7. If it has all Phillips head screws on the front panel, it is either Stewart Warner or Collins. If the audio output or modulation transformer doesn’t say Collins, it isn’t Collins. So handles, Phillips head screws and air core IF’s makes it a TCS-7. Etc. & so forth."

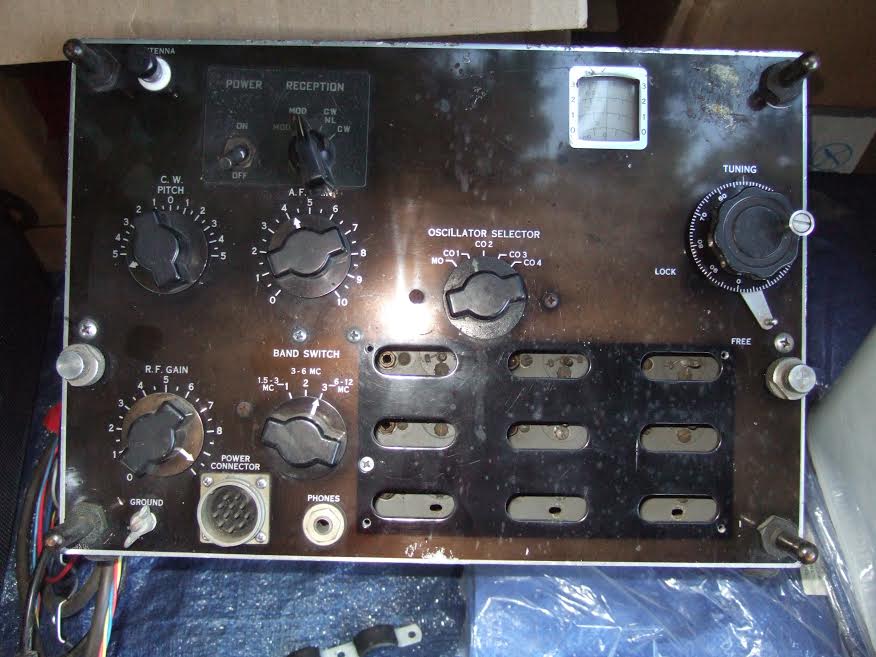

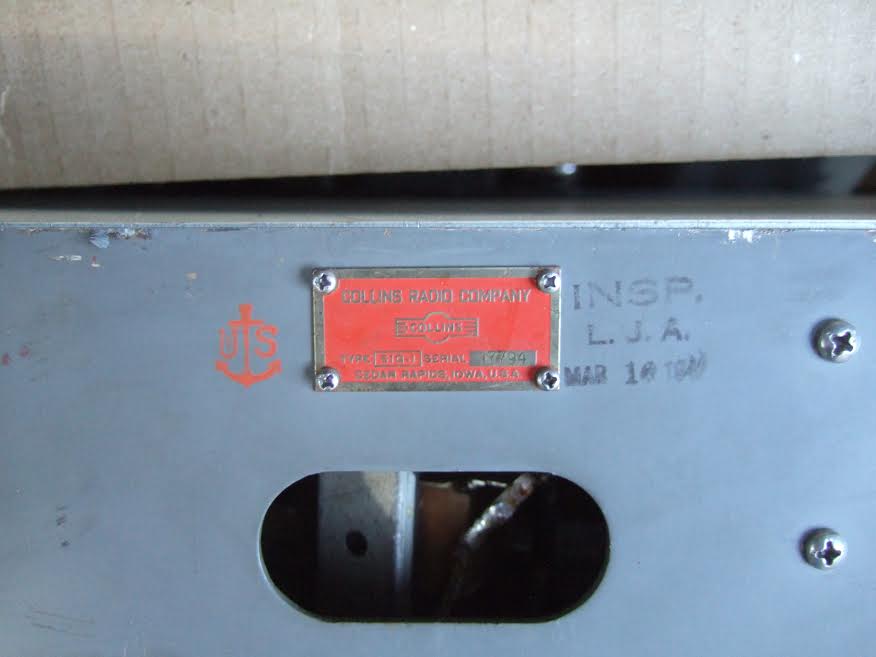

Collins 51Q-1 Receiver

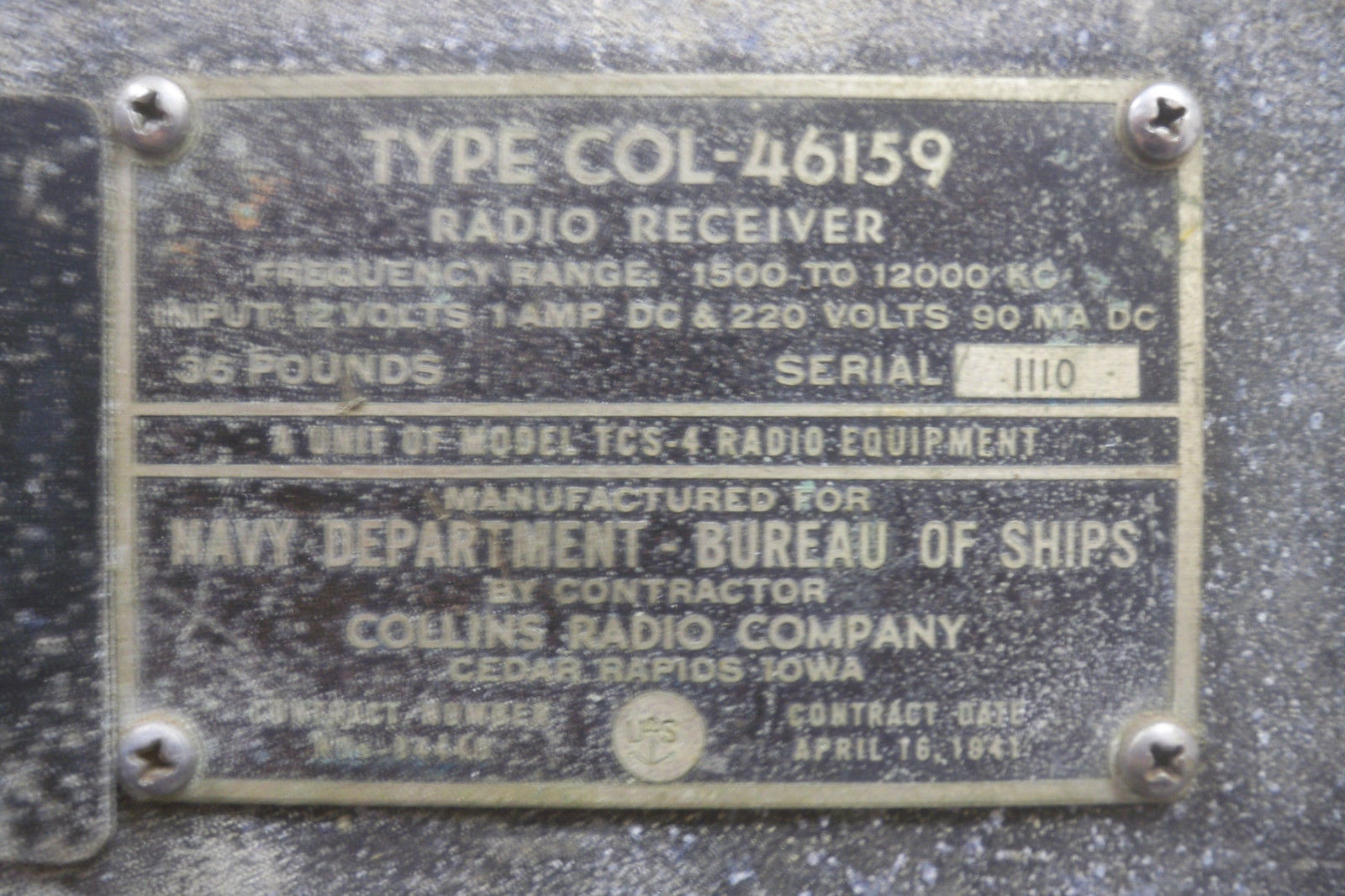

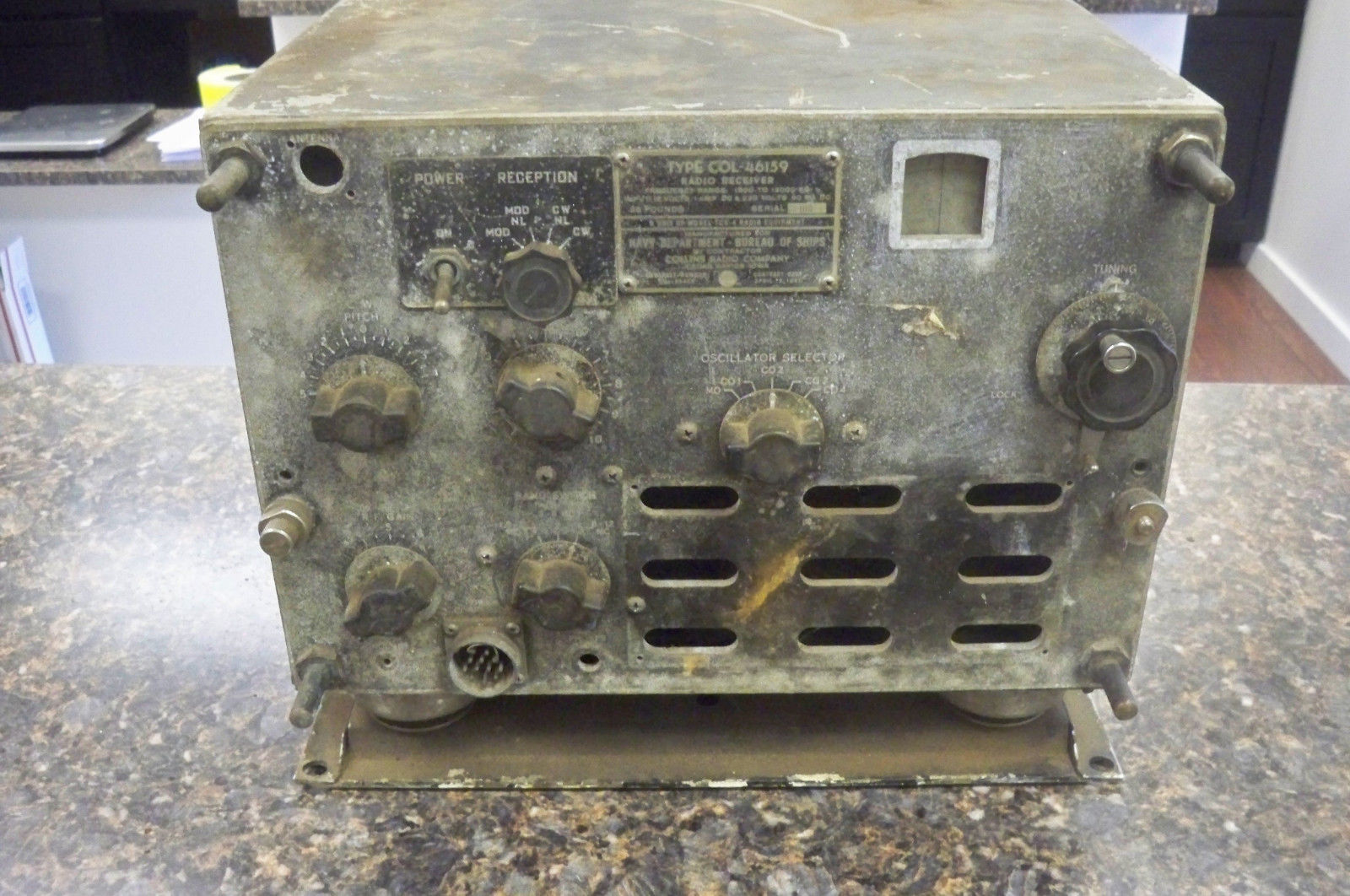

TCS-4 Receiver (COL-46159)

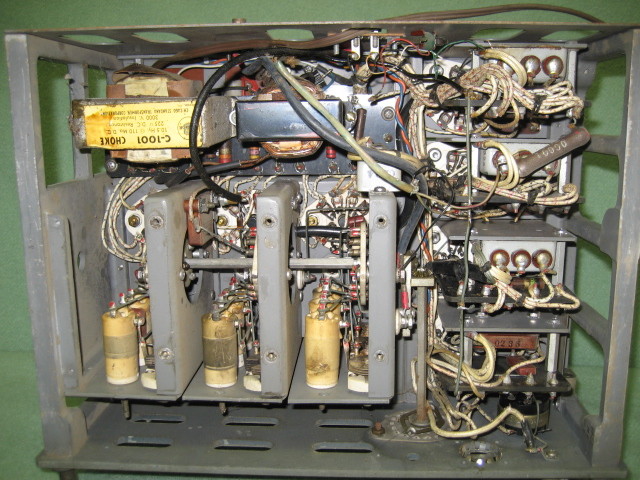

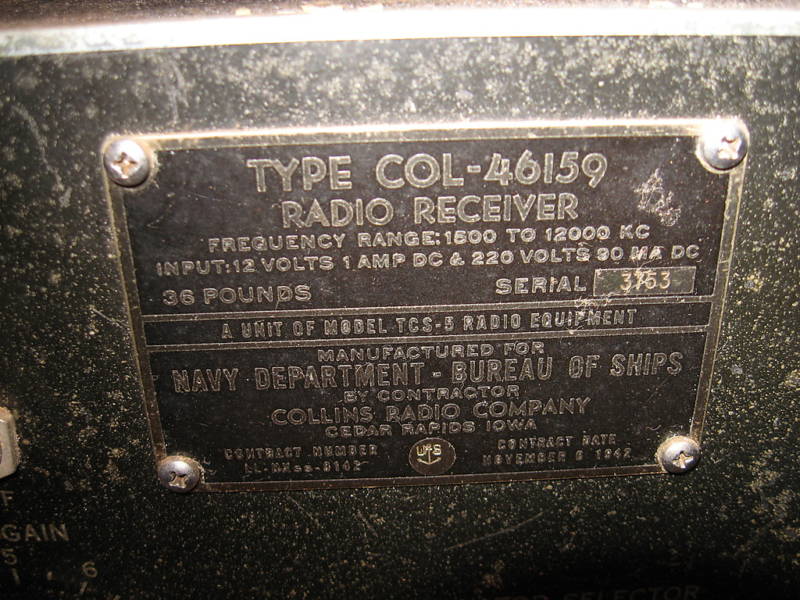

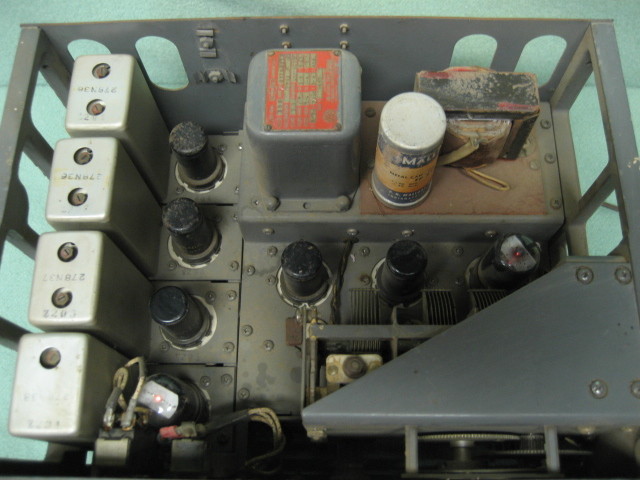

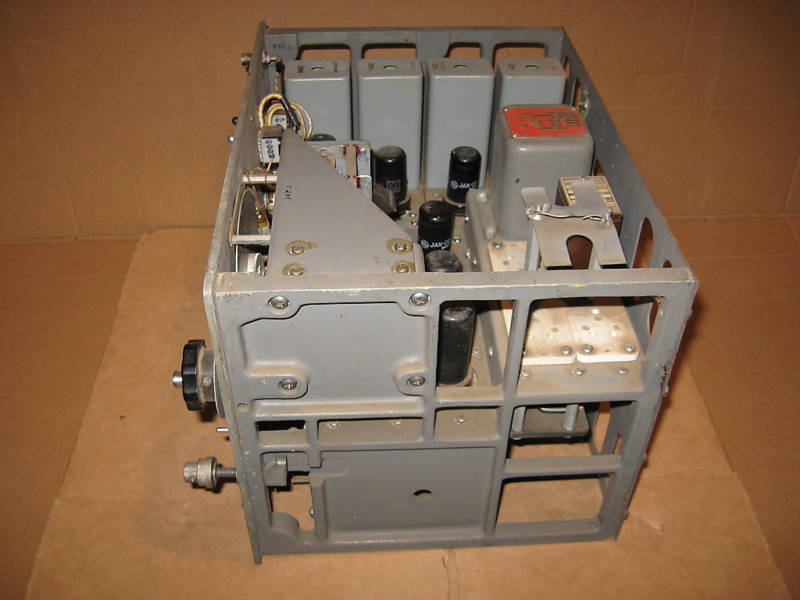

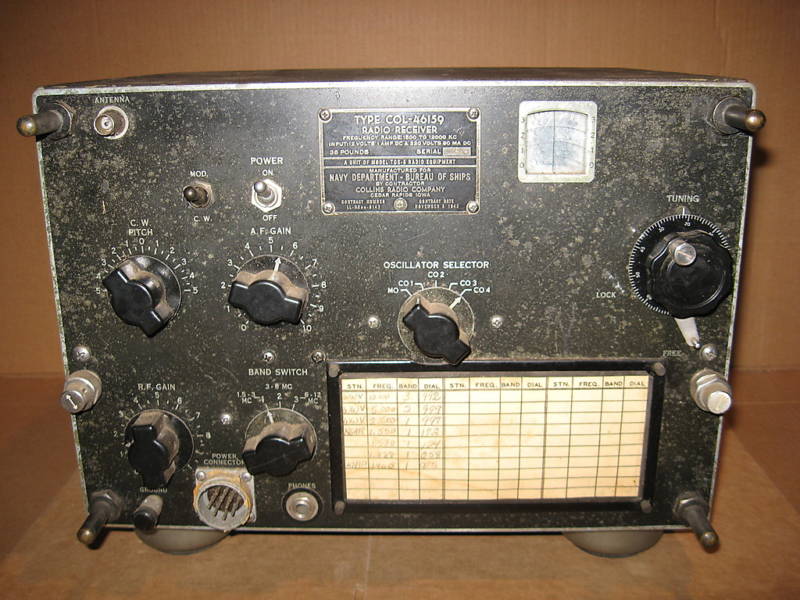

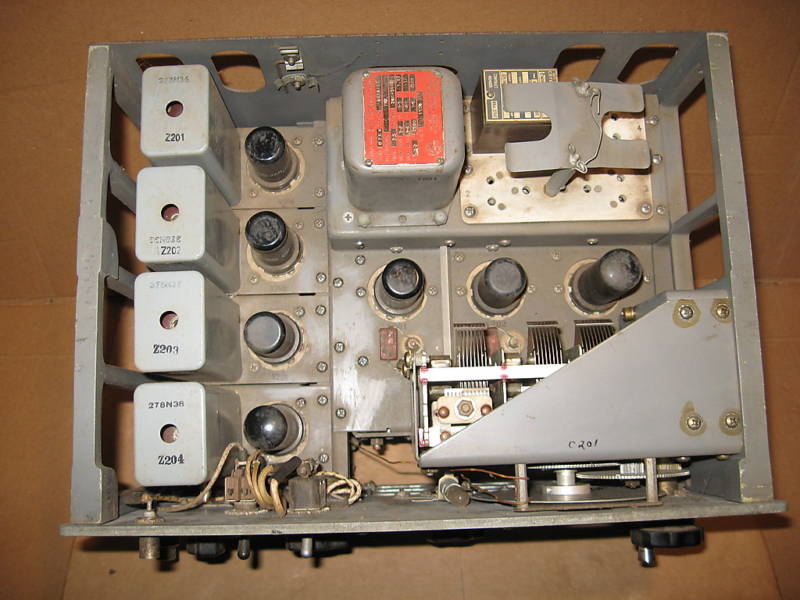

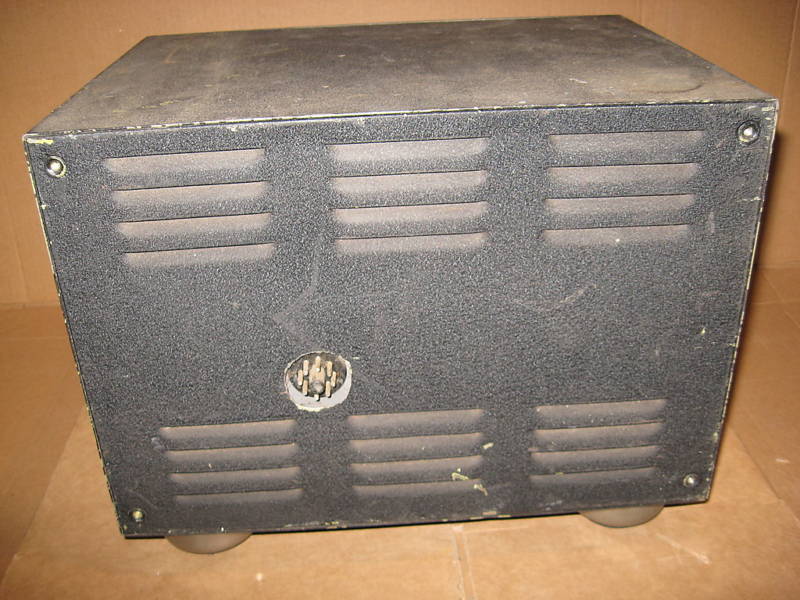

TCS-5 Receiver
(COL-46159 & CMX-46159)

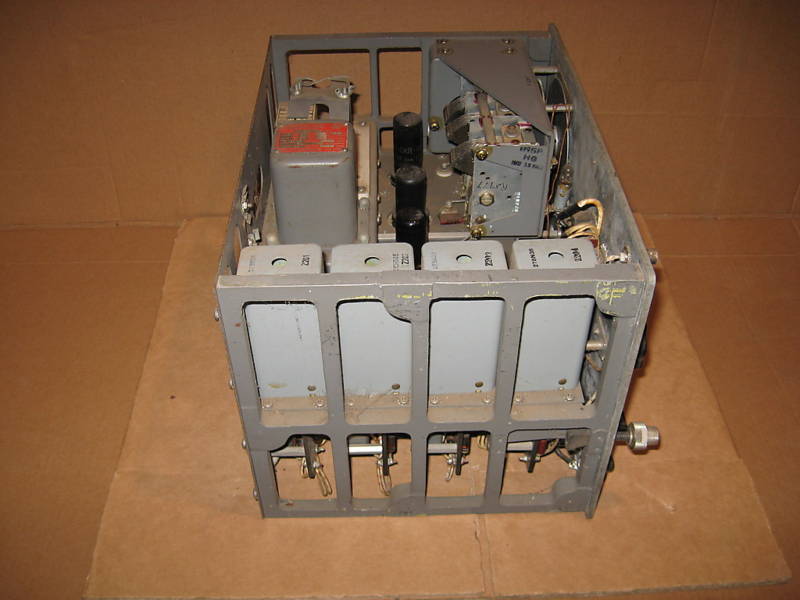

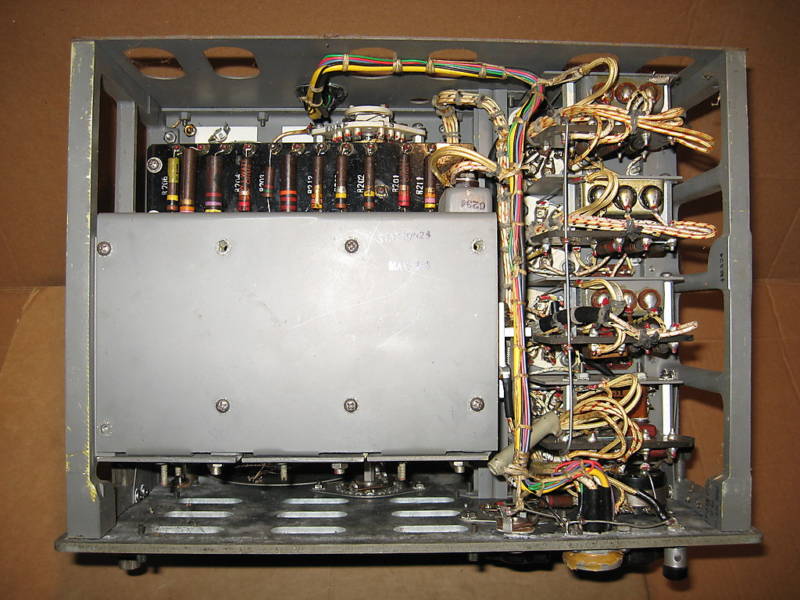

tcs5-rcvr-65.jpg (80696 bytes) tcs5-rcvr-66.jpg (45302 bytes) tcs5-rcvr-67.jpg (45193 bytes) tcs5-rcvr-05.JPG (135601 bytes)

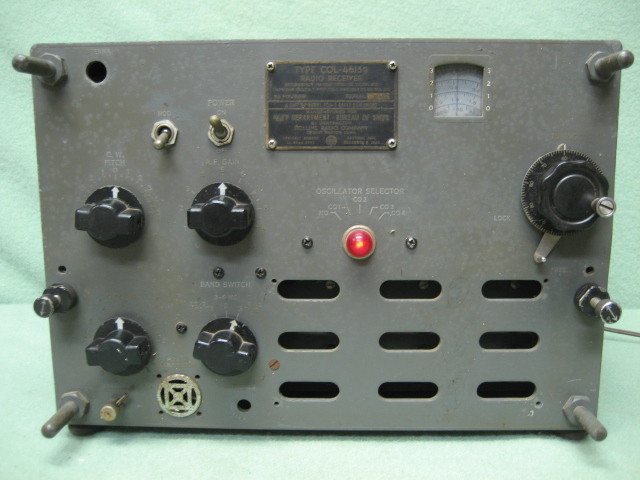

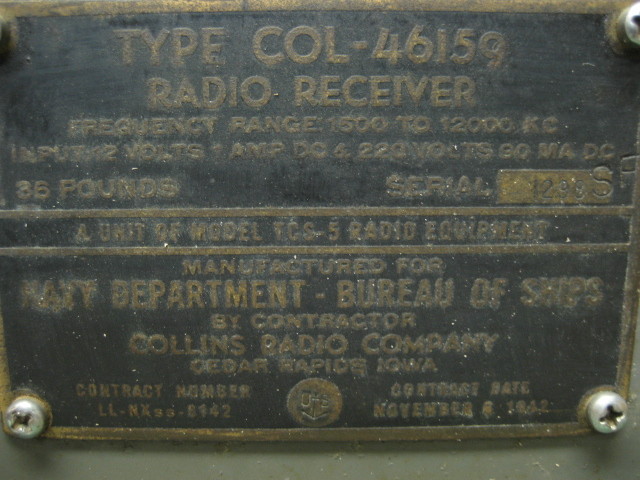

tcs5-rcvr-01.JPG (76850 bytes) tcs5-rcvr-02.JPG (76395 bytes) tcs5-rcvr-03.JPG (99417 bytes) tcs5-rcvr-04.JPG (84383 bytes)

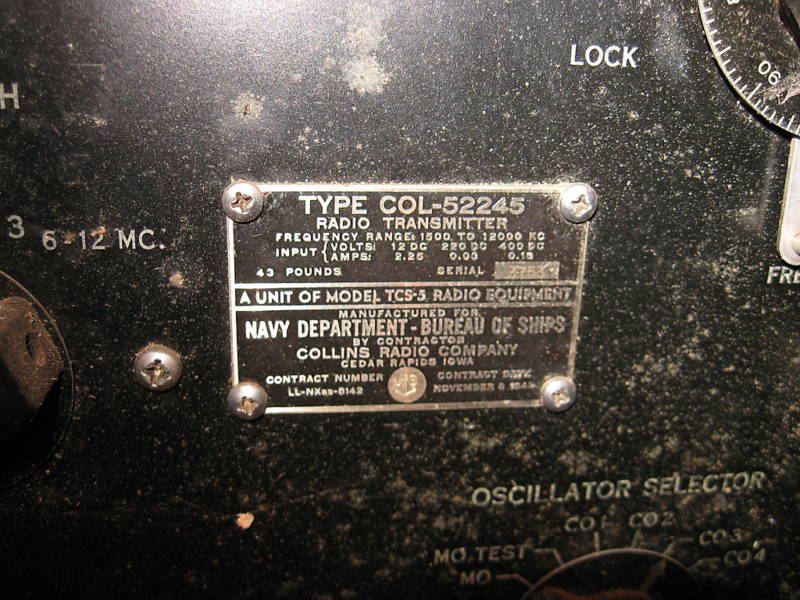

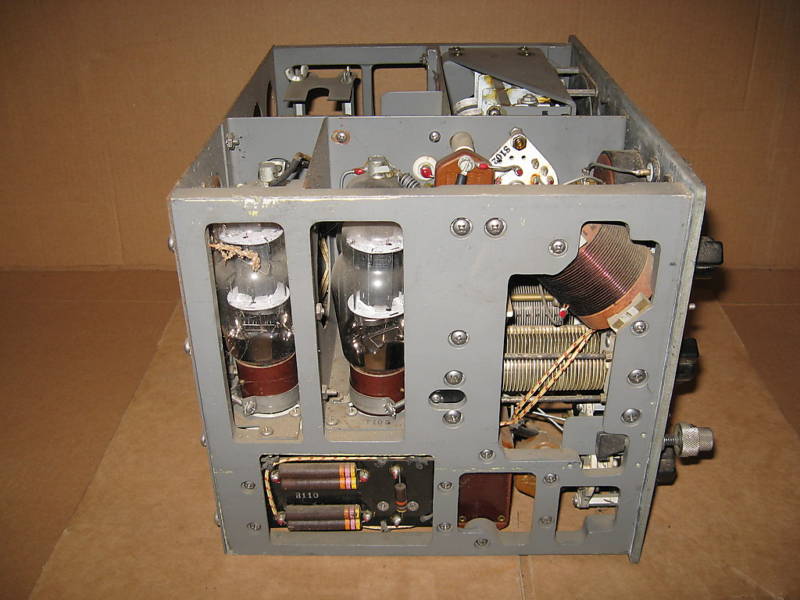

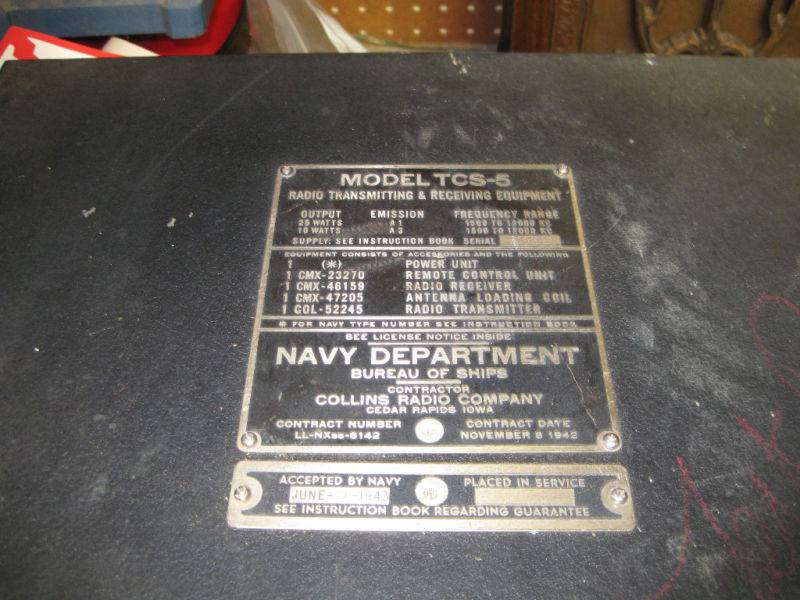

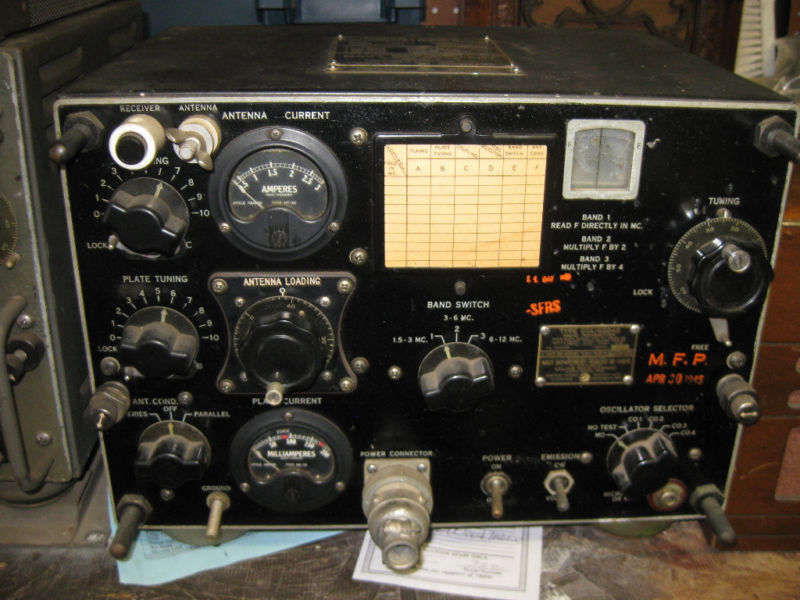

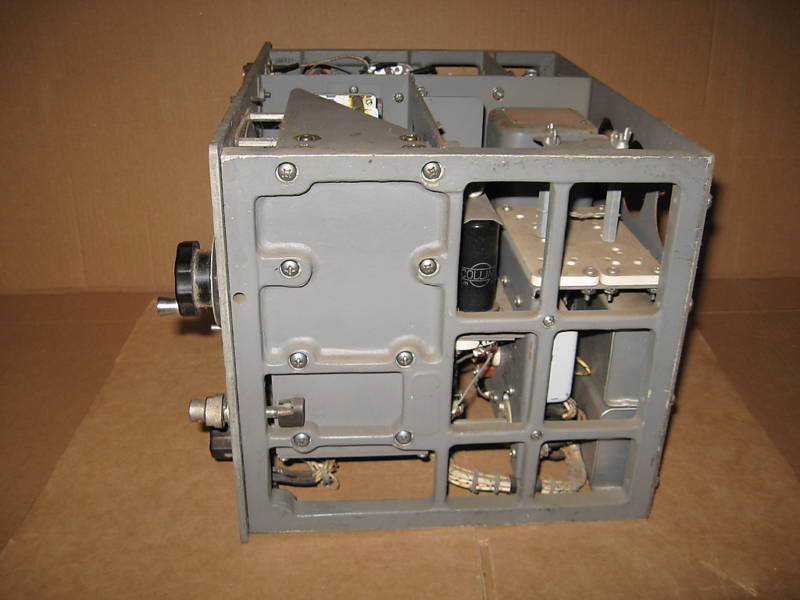

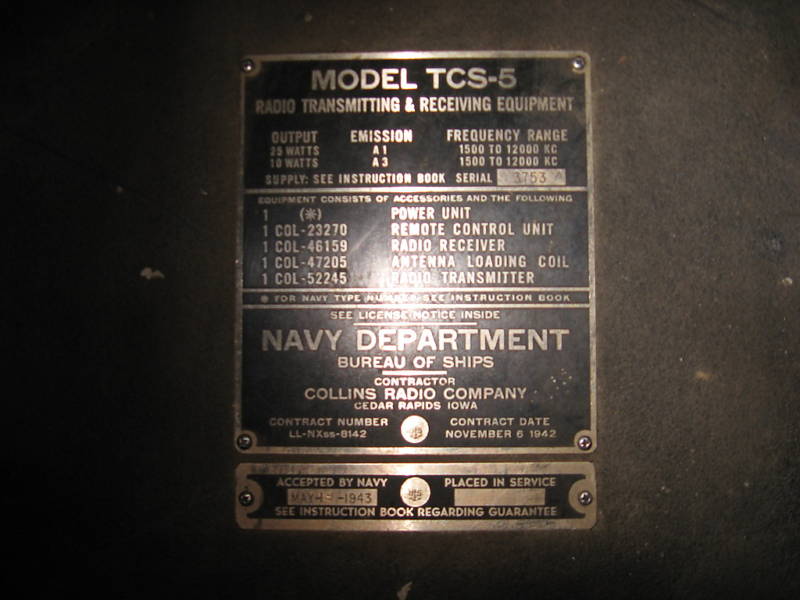

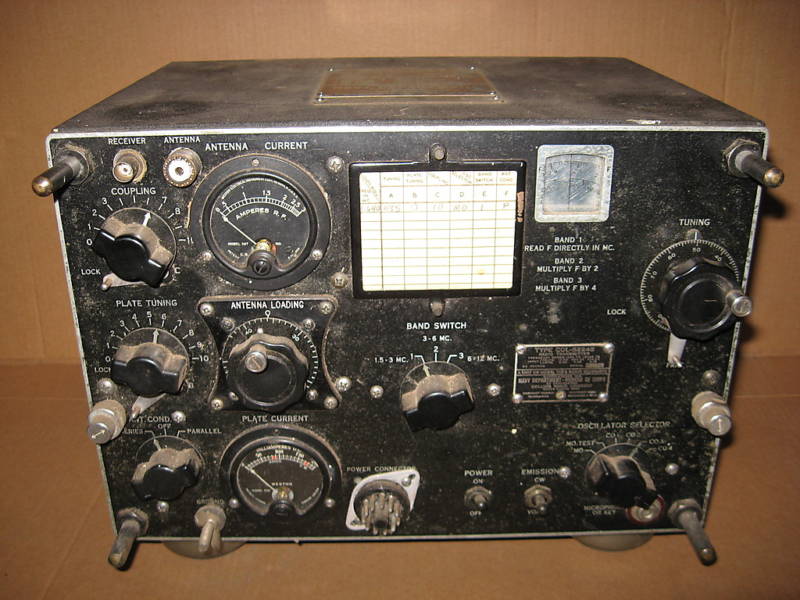

TCS-5 transmitter
(COL-52245)

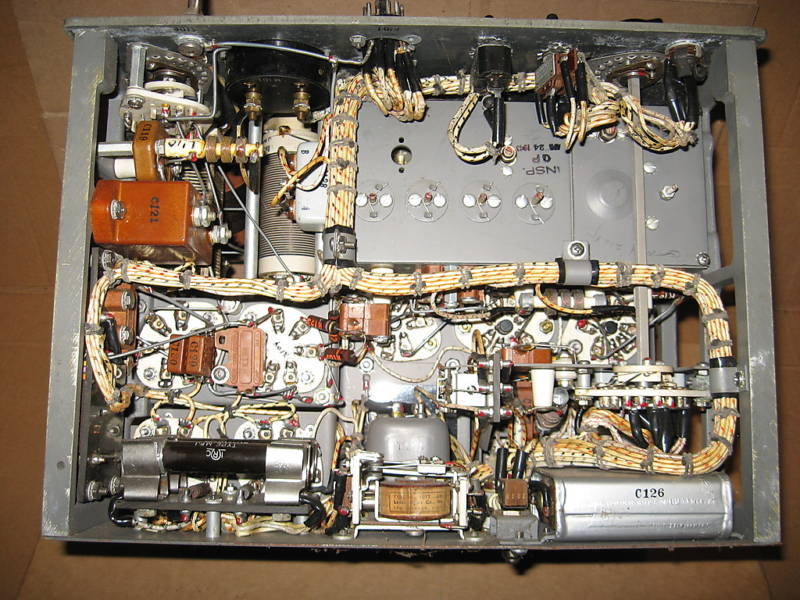

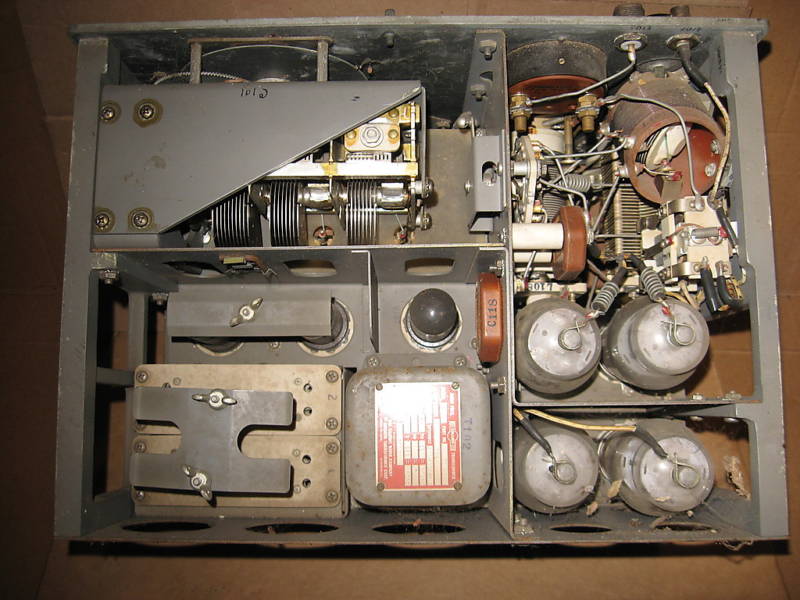

tcs5-xmtr-93.jpg (105988 bytes) tcs5-xmtr-94.jpg (77771 bytes) tcs5-xmtr-95.jpg (108629 bytes) tcs12-210.jpg (75130 bytes)

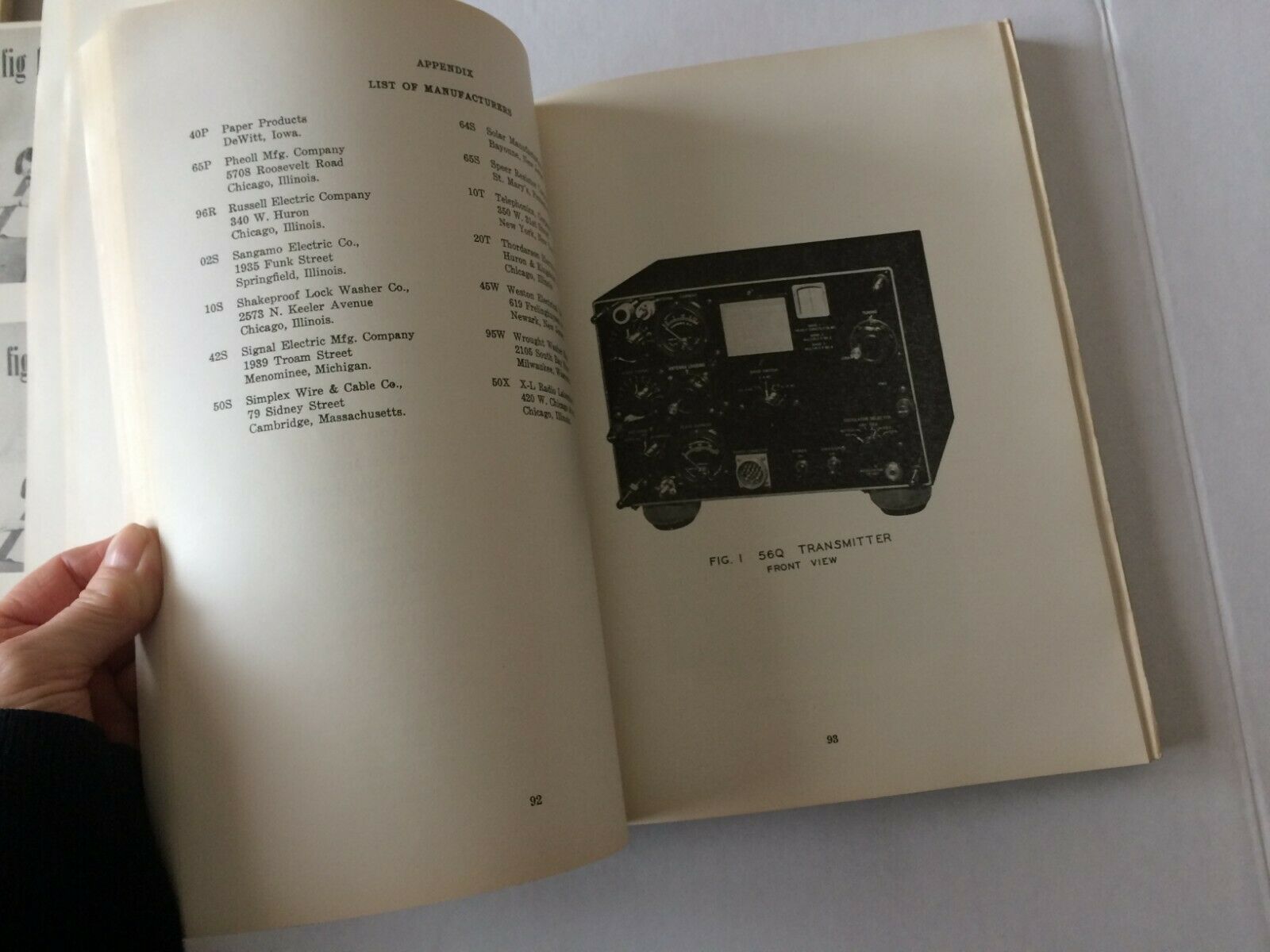

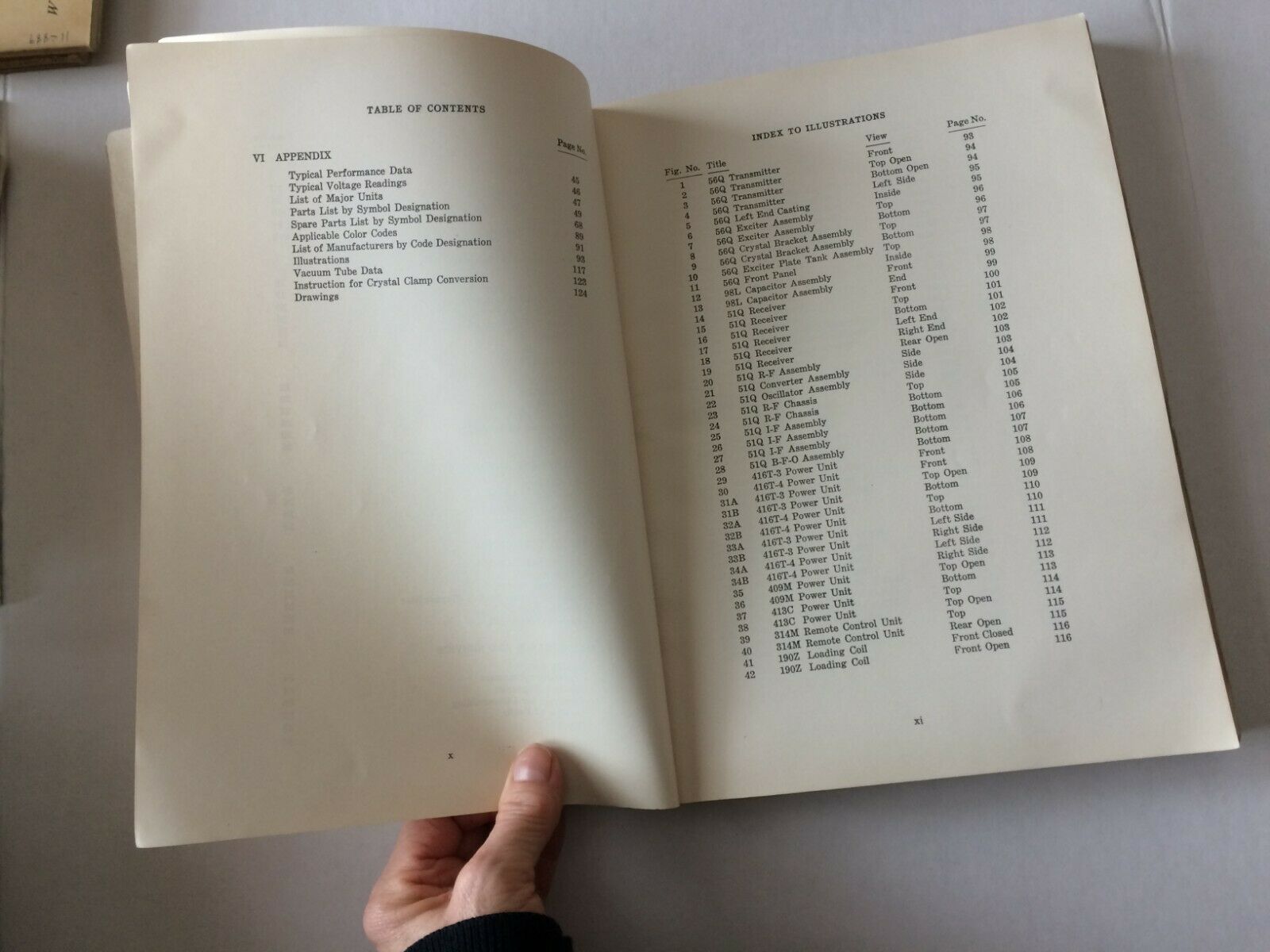

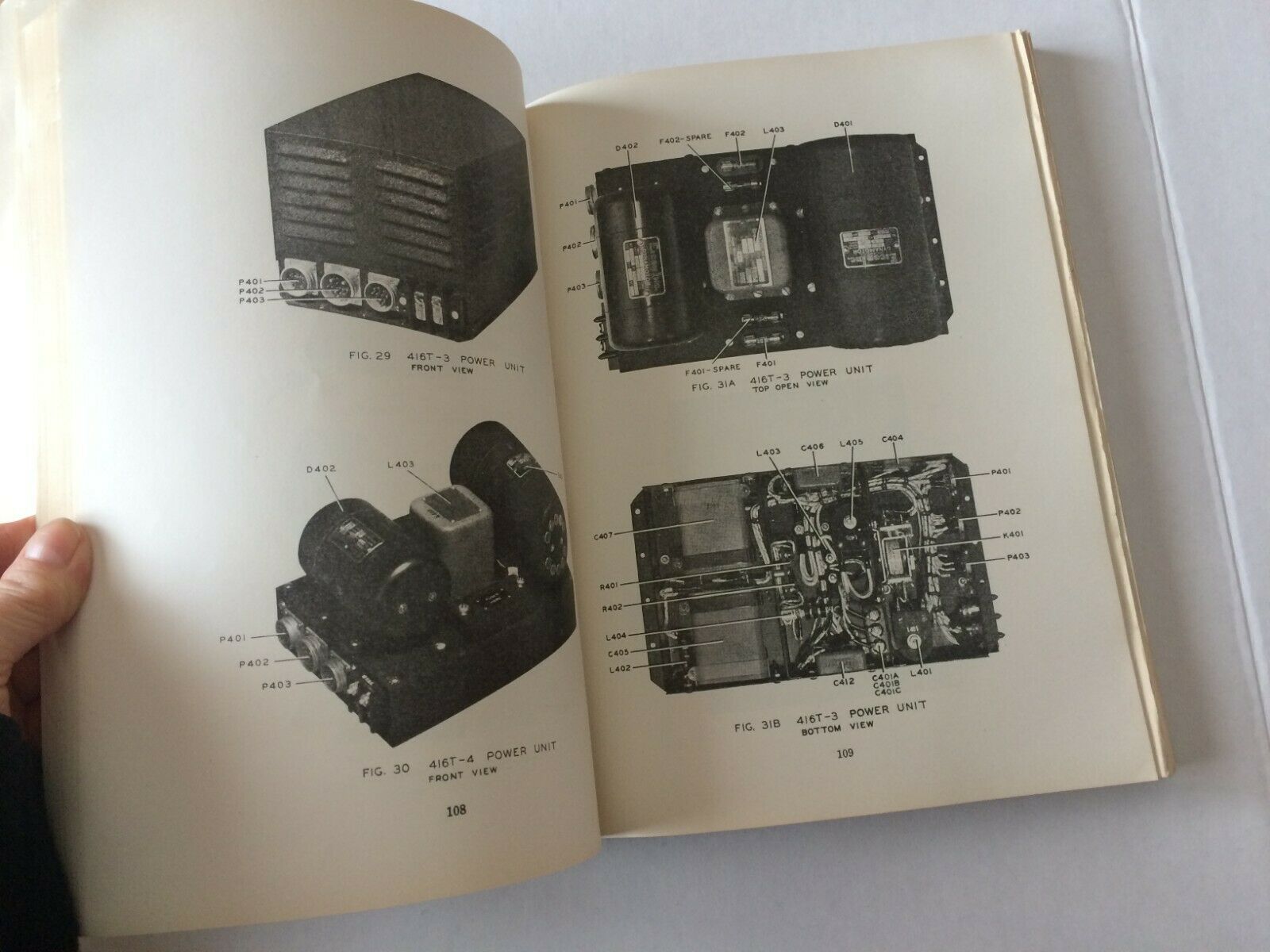

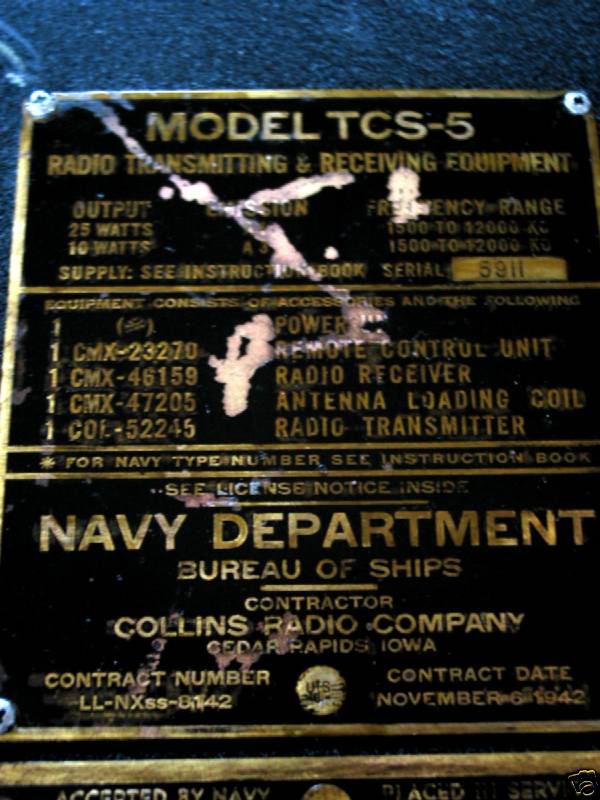

TCS-5 manual showing Lend-Lease contract

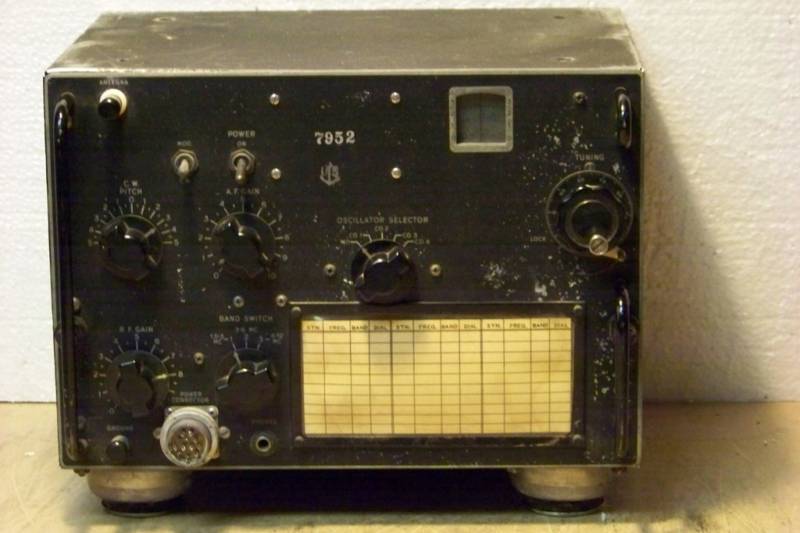

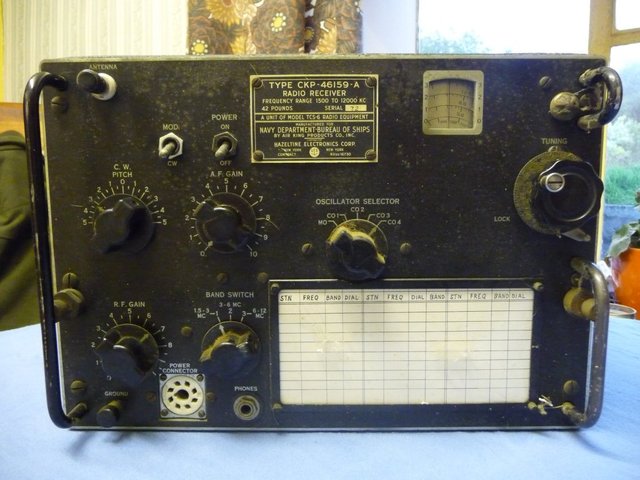

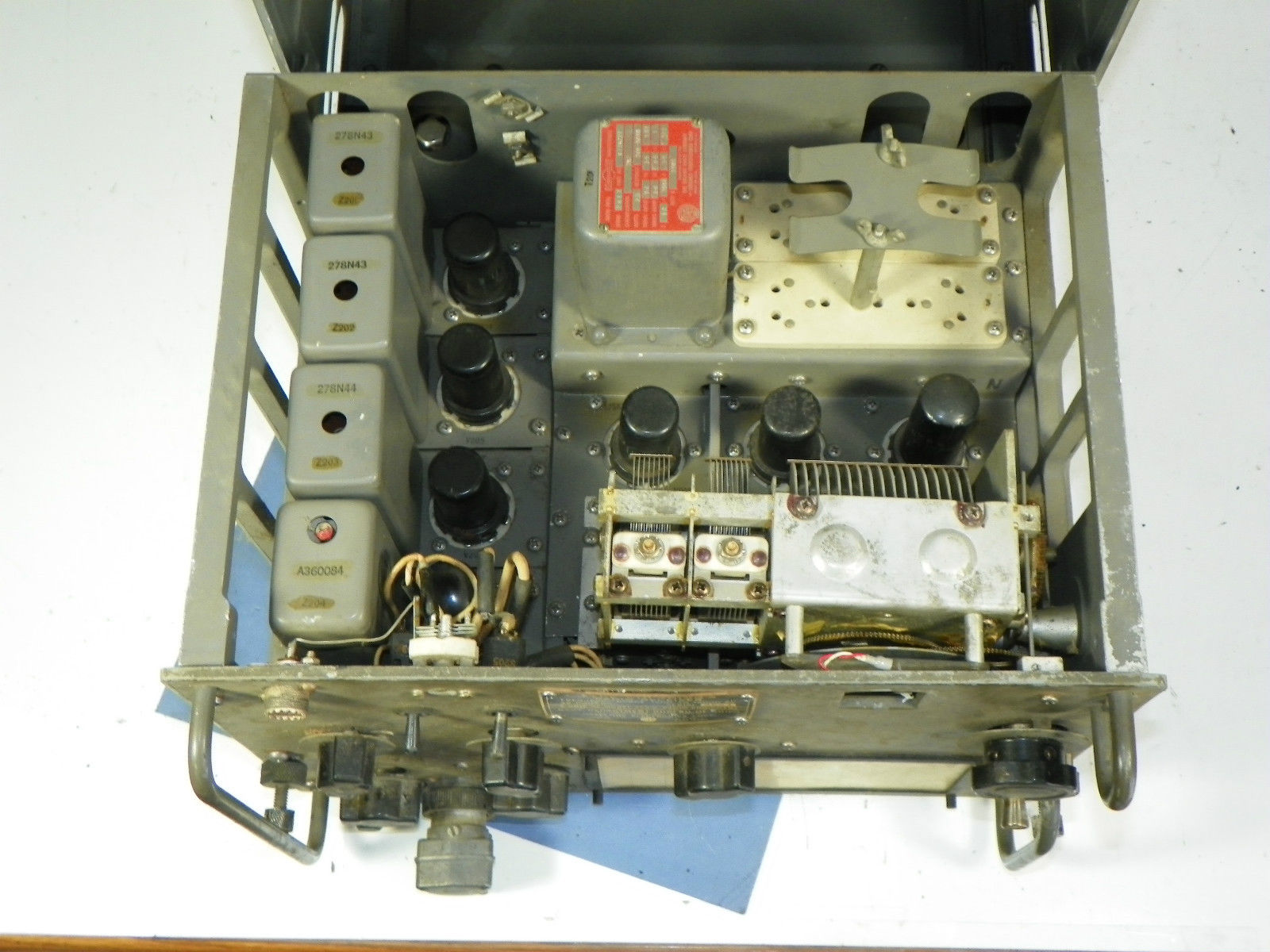

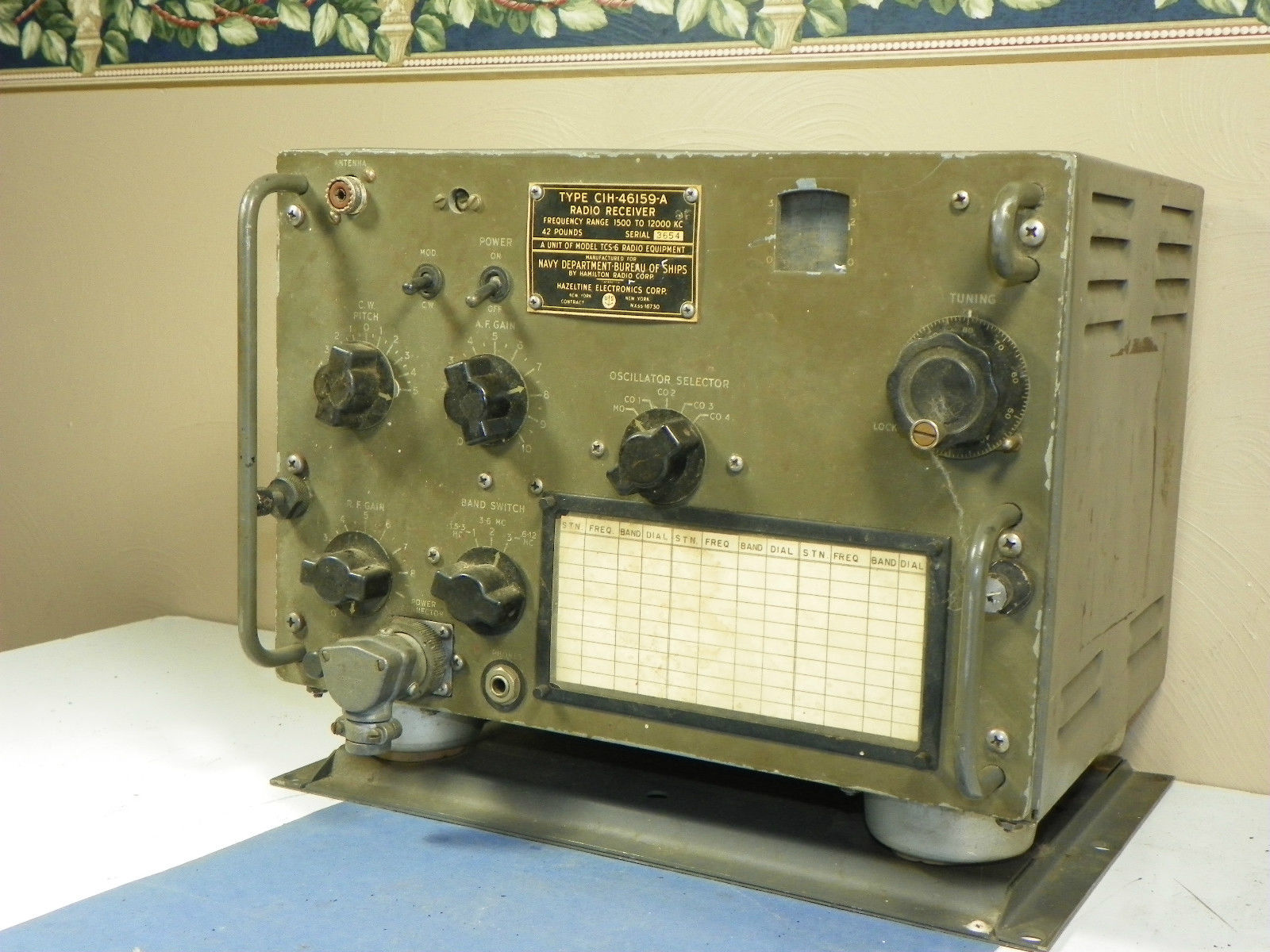

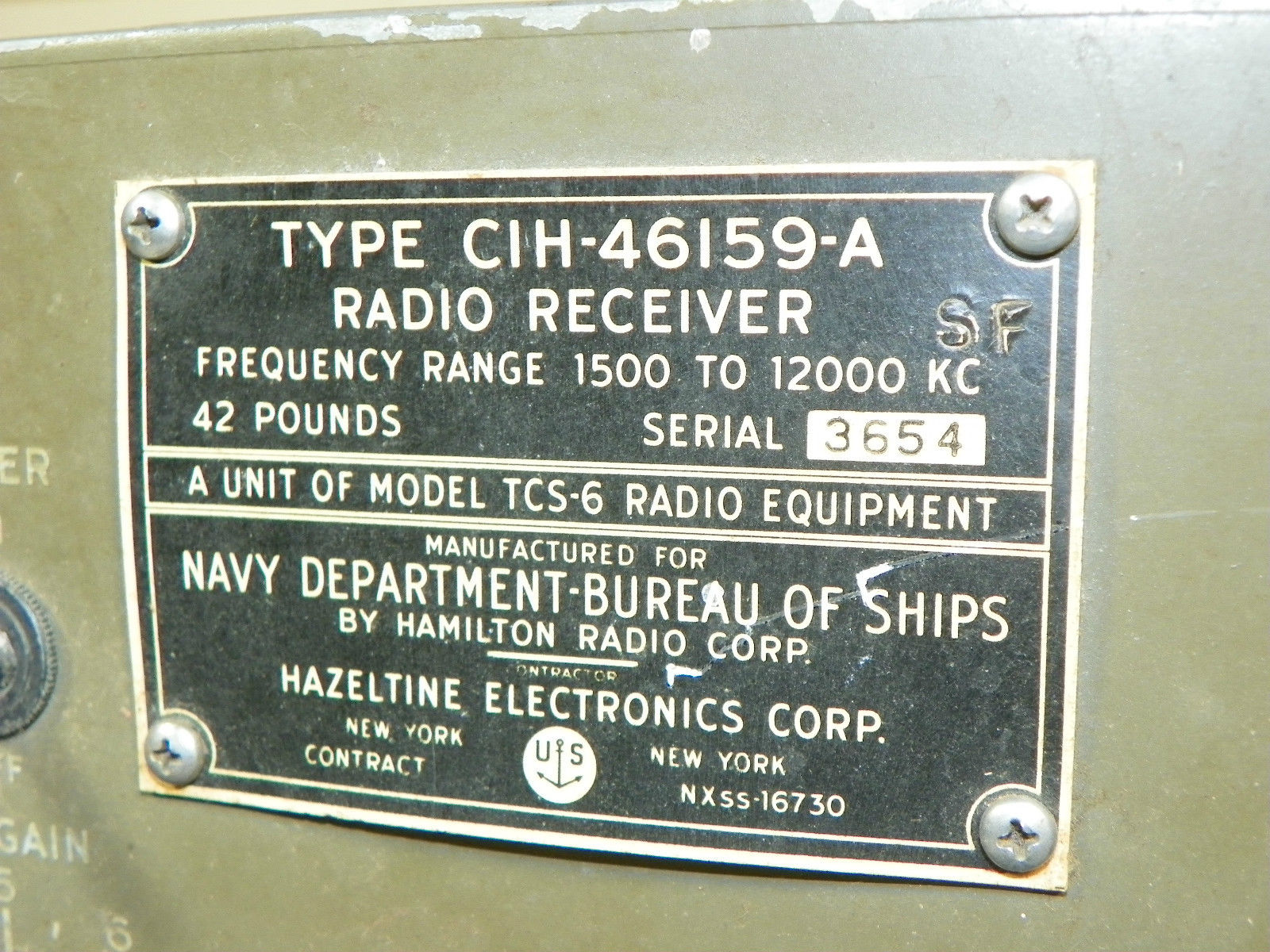

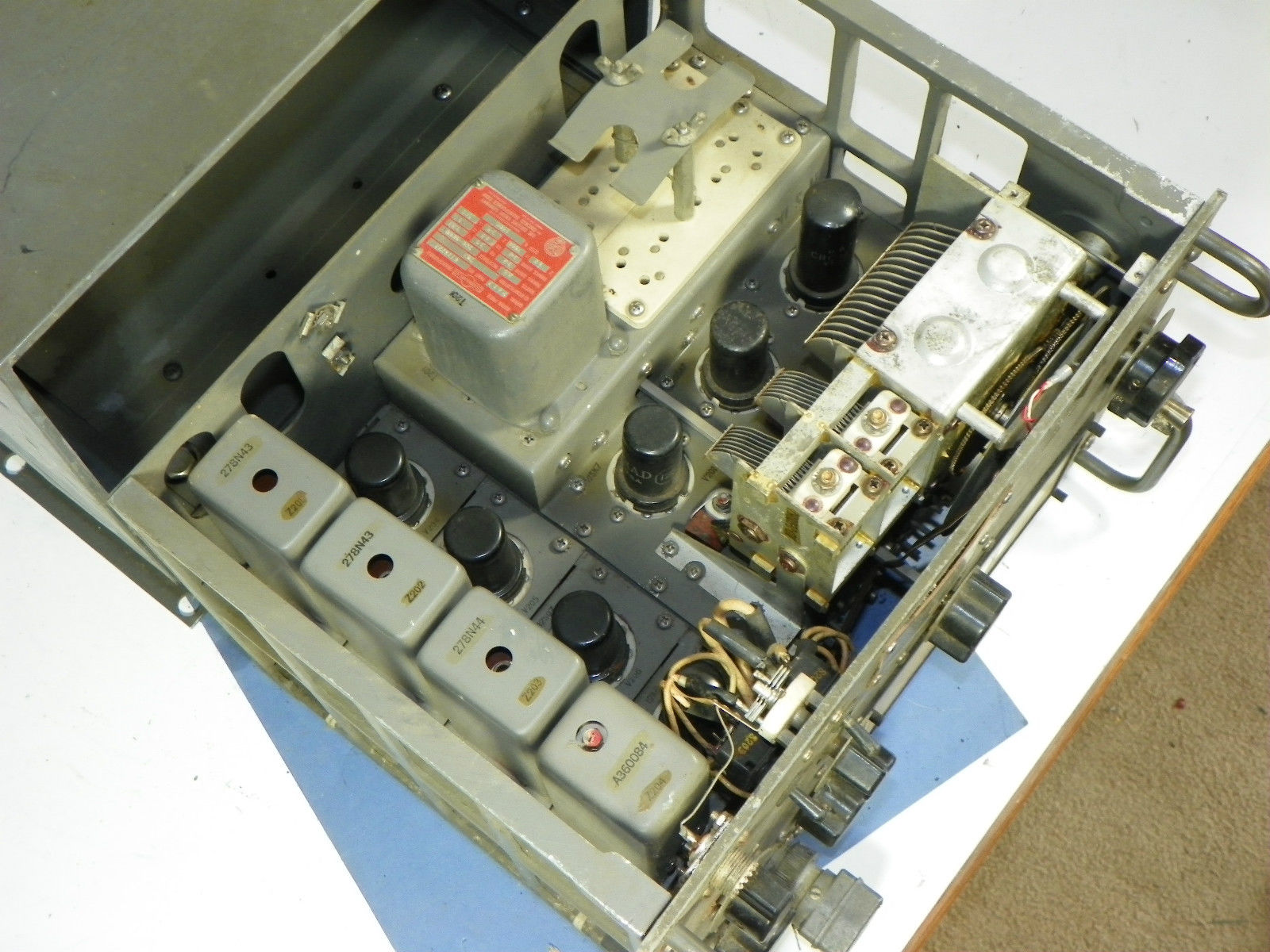

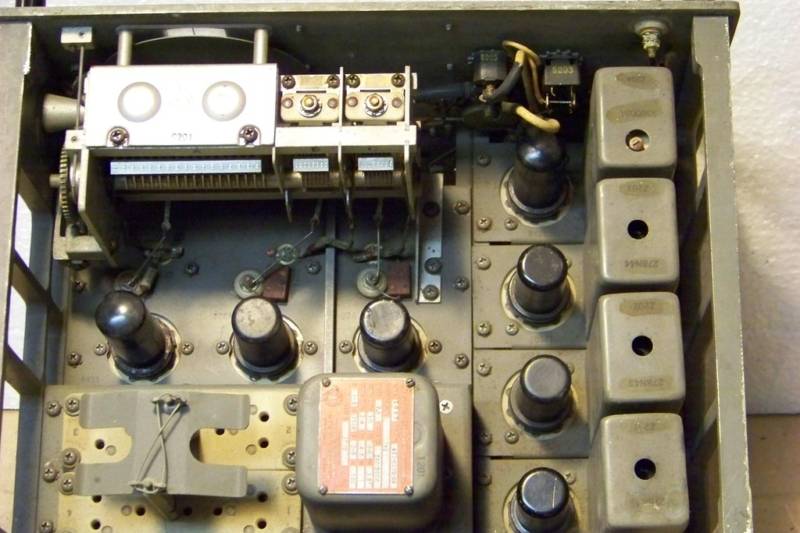

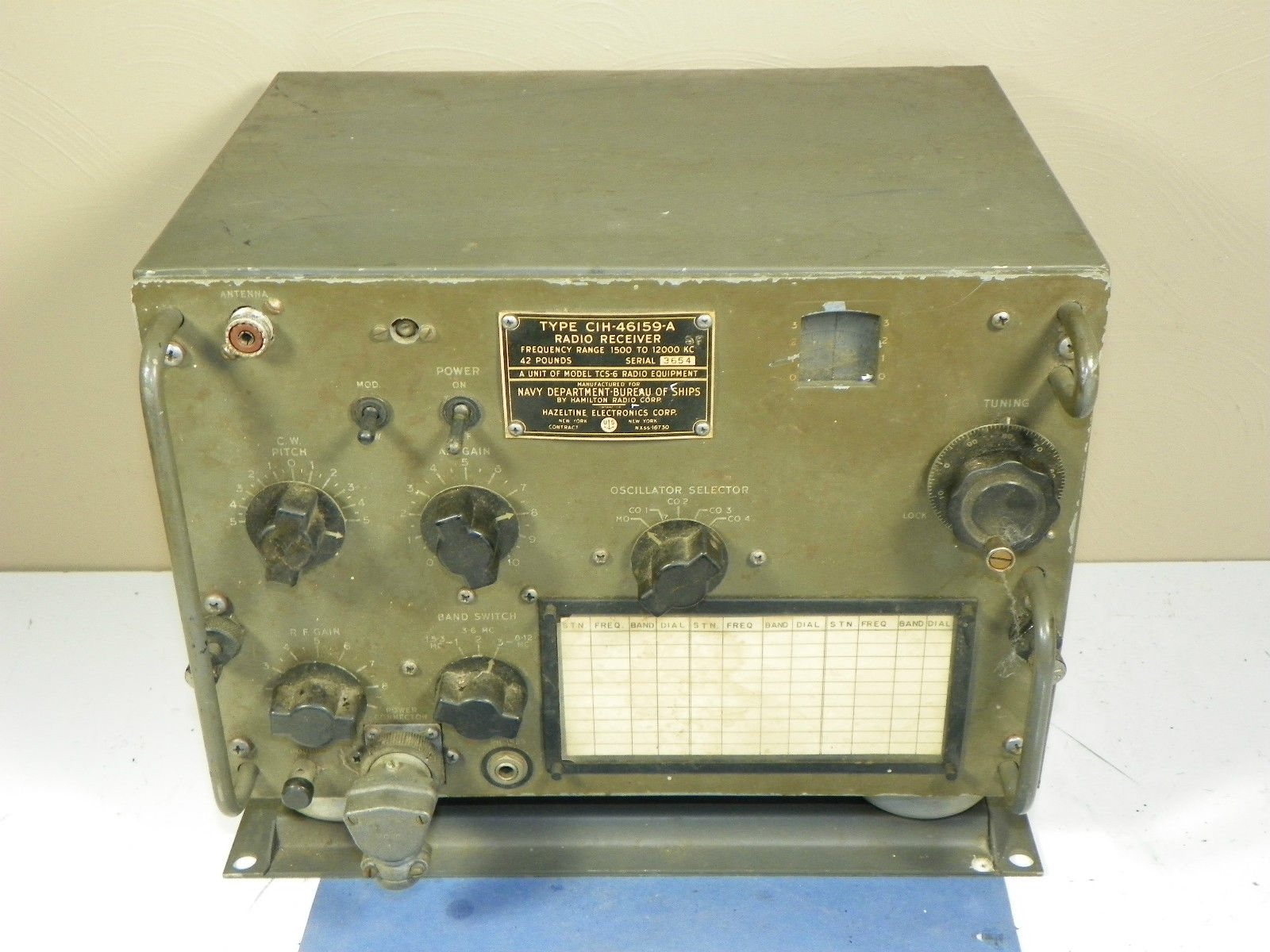

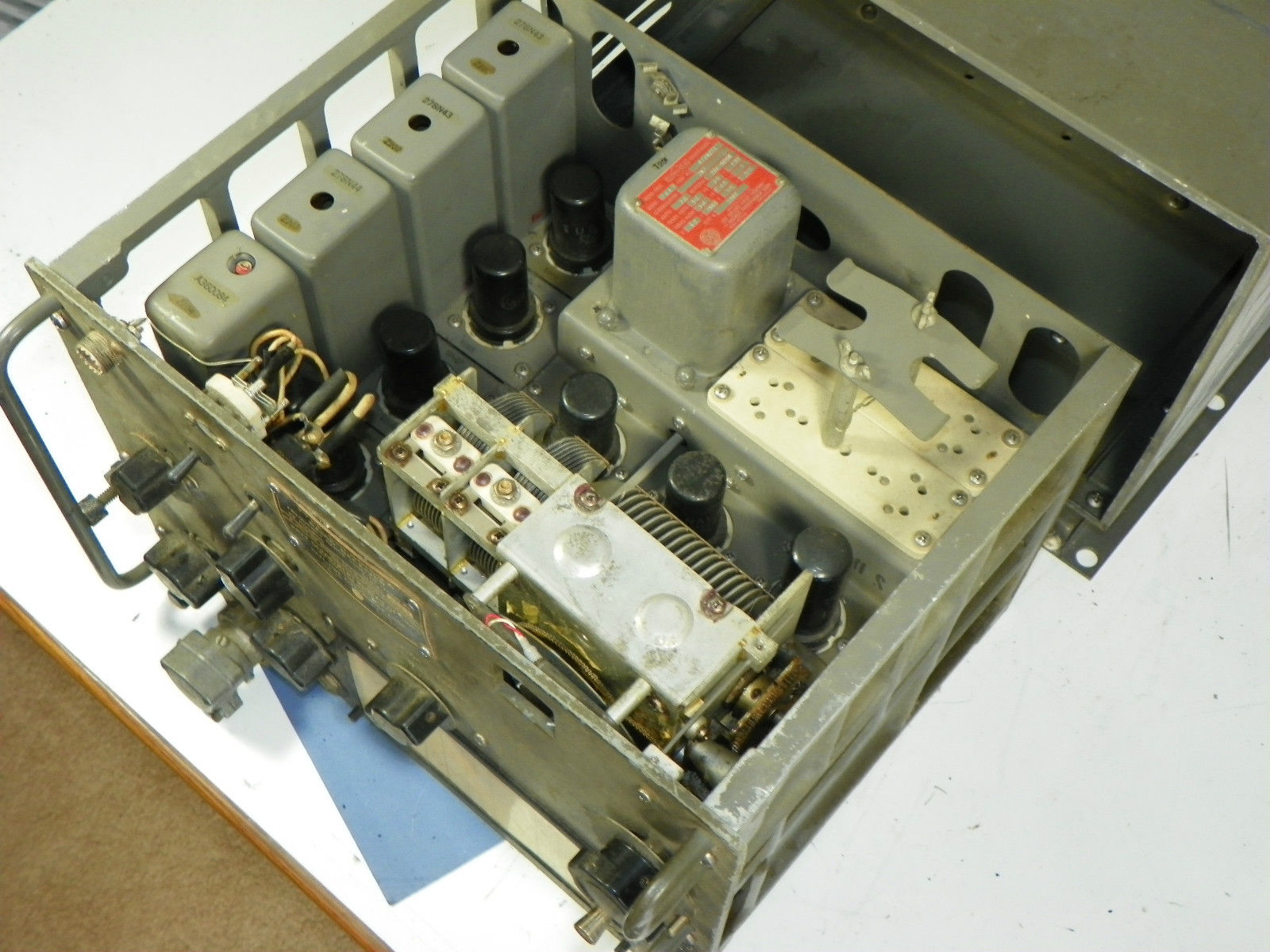

TCS-6 Receiver
(CKP-46159-A)

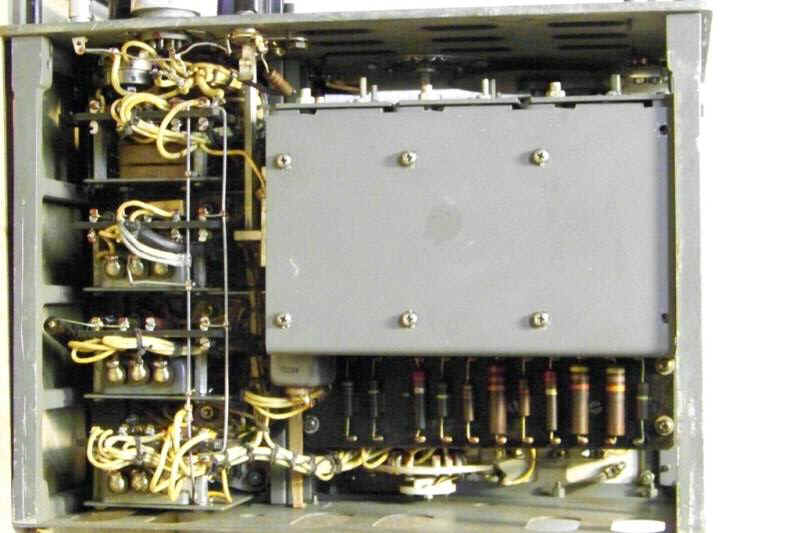

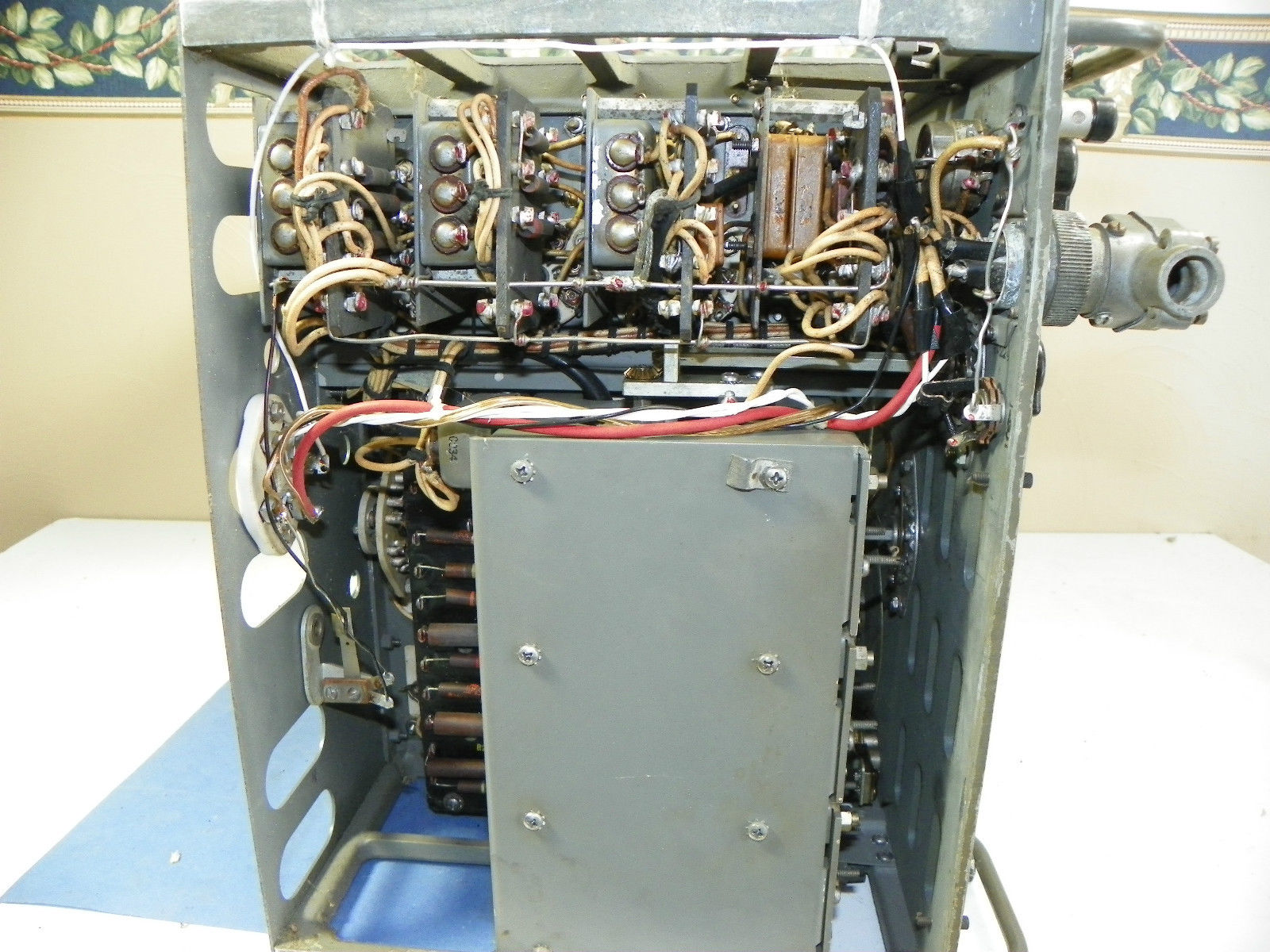

tcs6-rcvr-1412-01.JPG (256546 bytes) tcs6-rcvr-1412-02.JPG (450913 bytes) tcs6-rcvr-1412-03.JPG (308225 bytes) tcs6-rcvr-1412-04.JPG (248440 bytes)

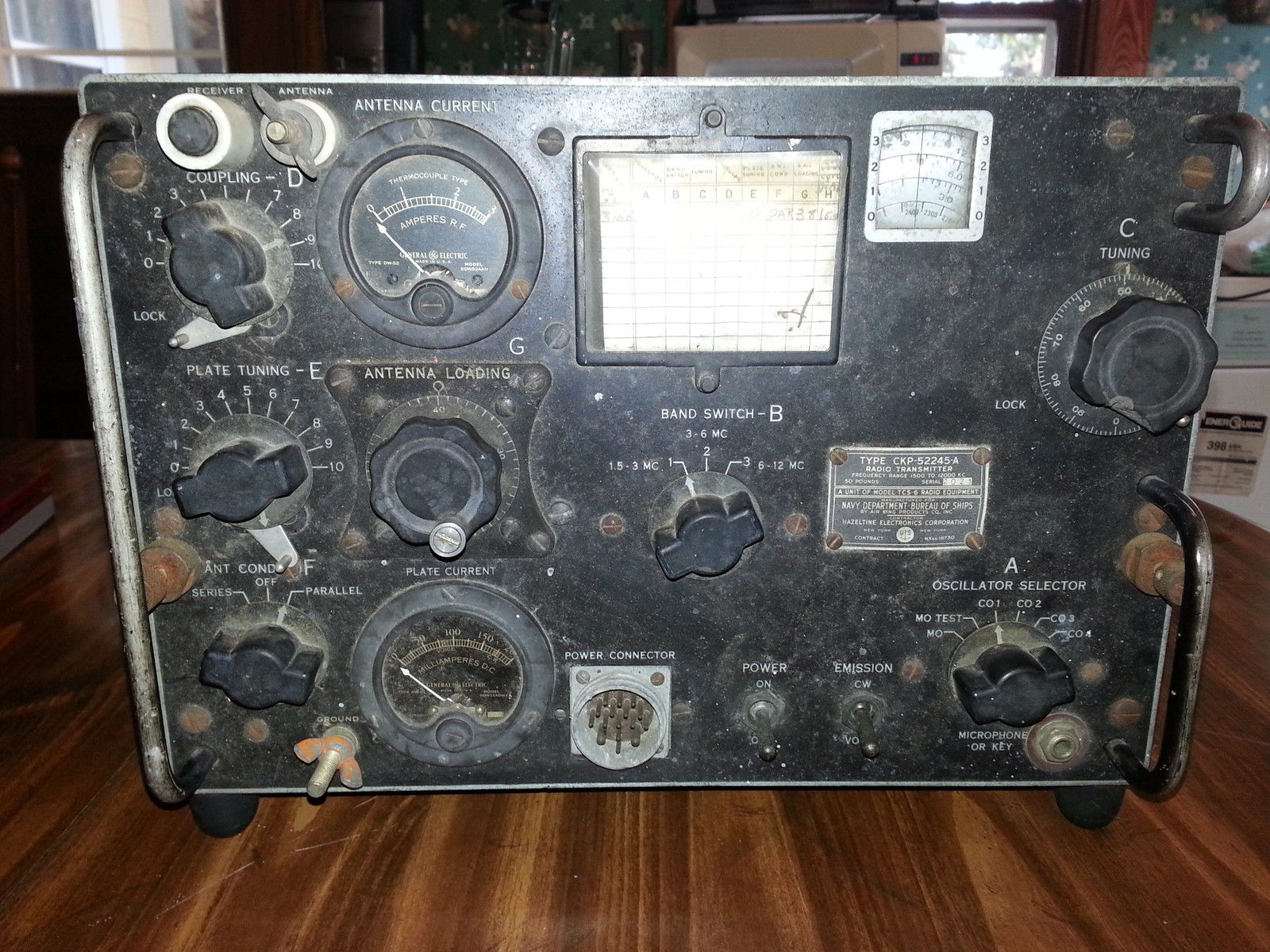

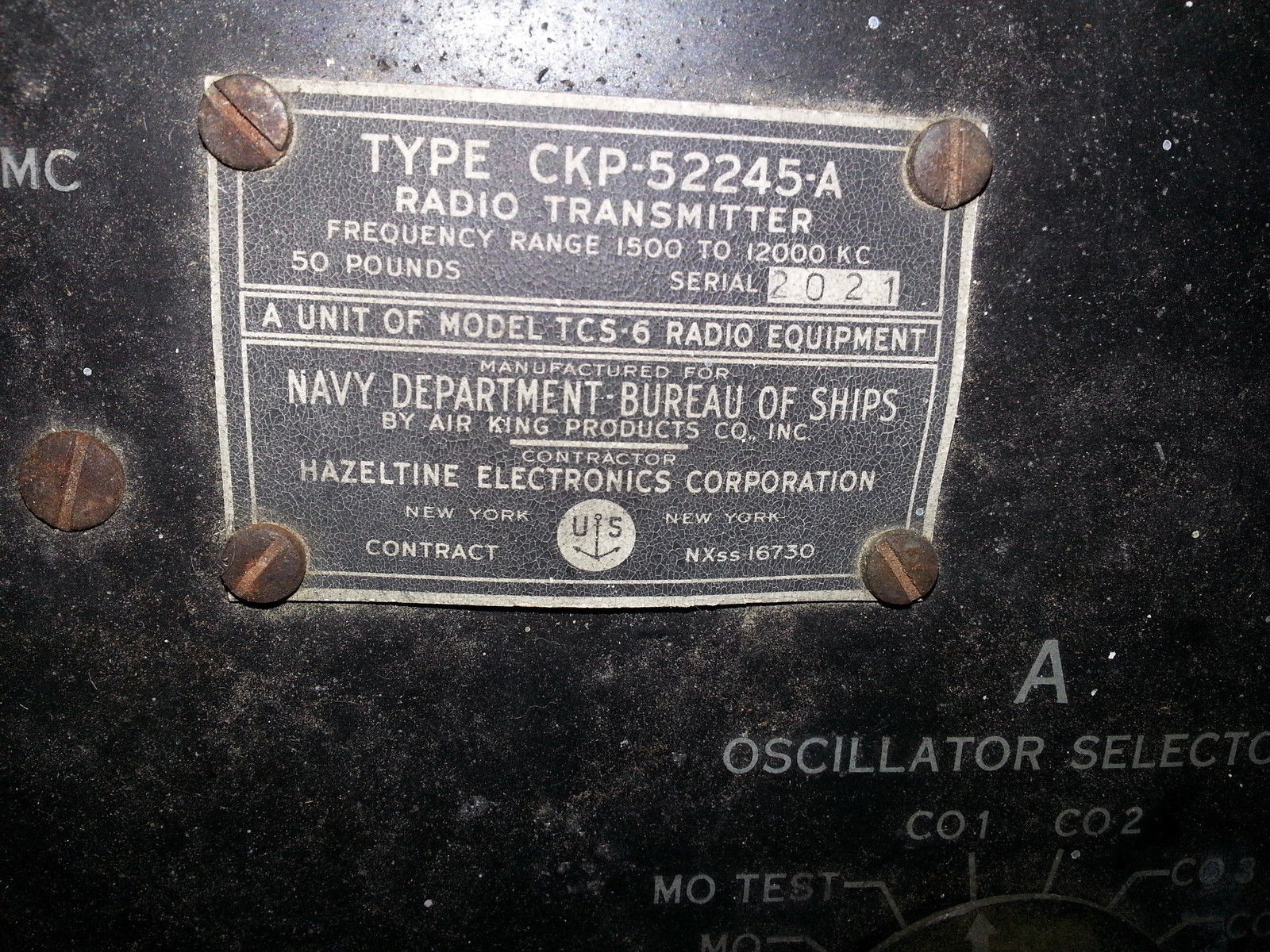

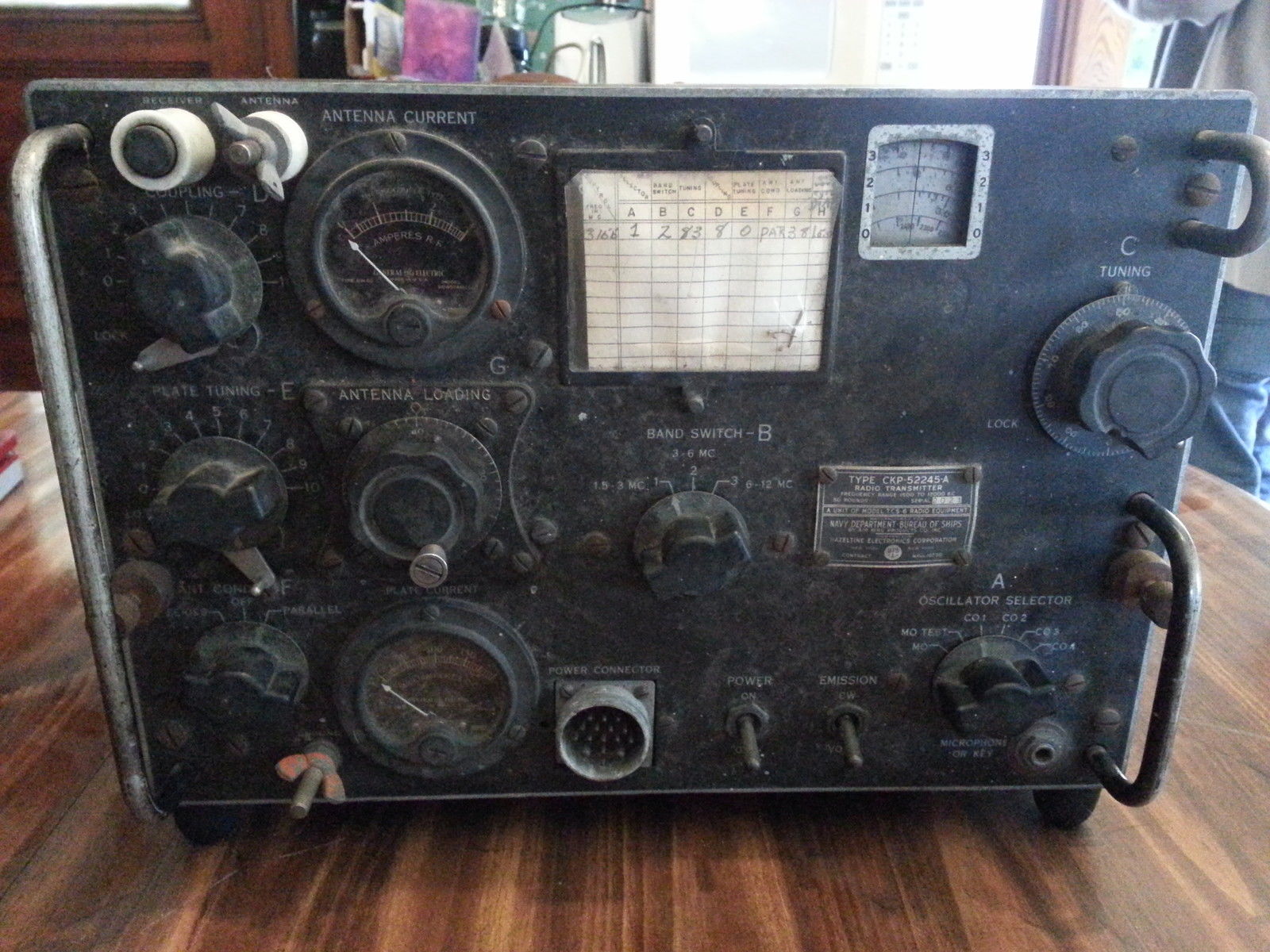

TCS-6 Transmitter
(CKP-52245-A)

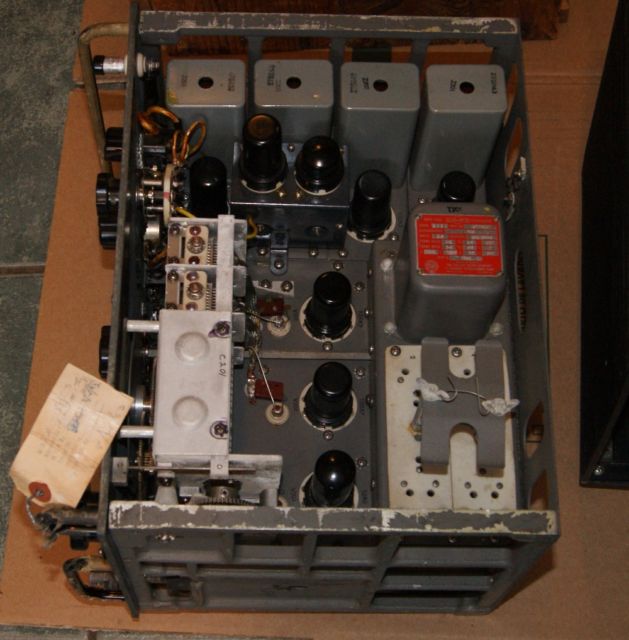

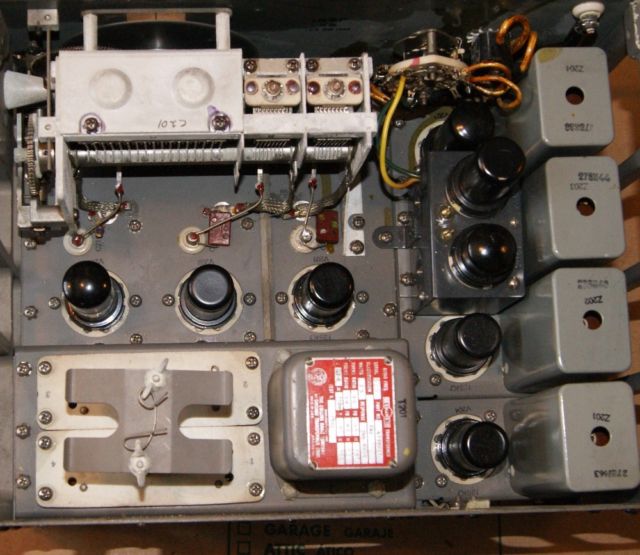

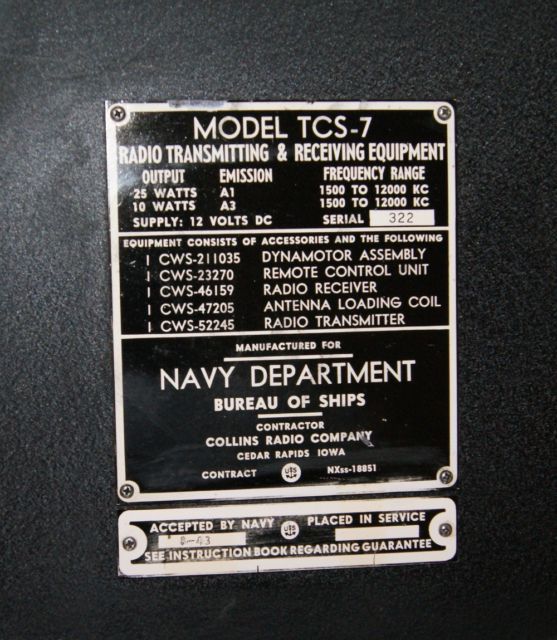

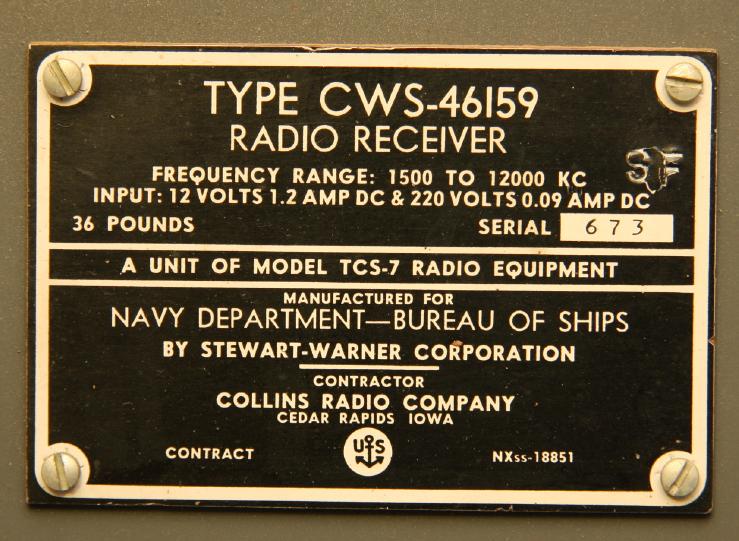

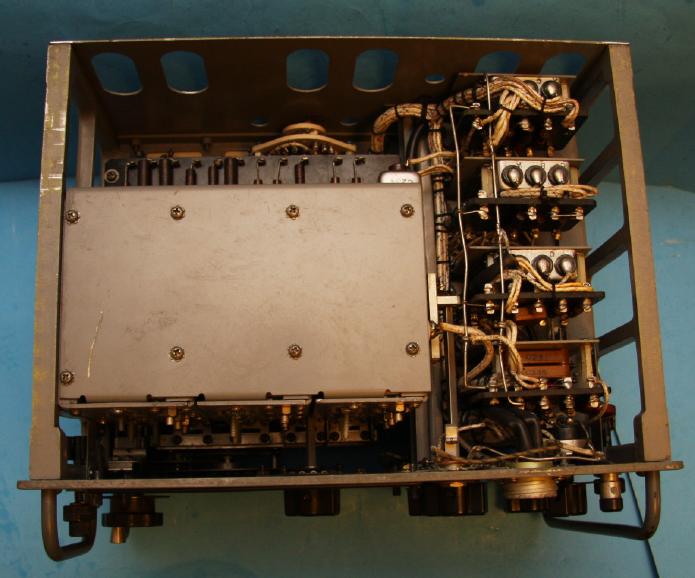

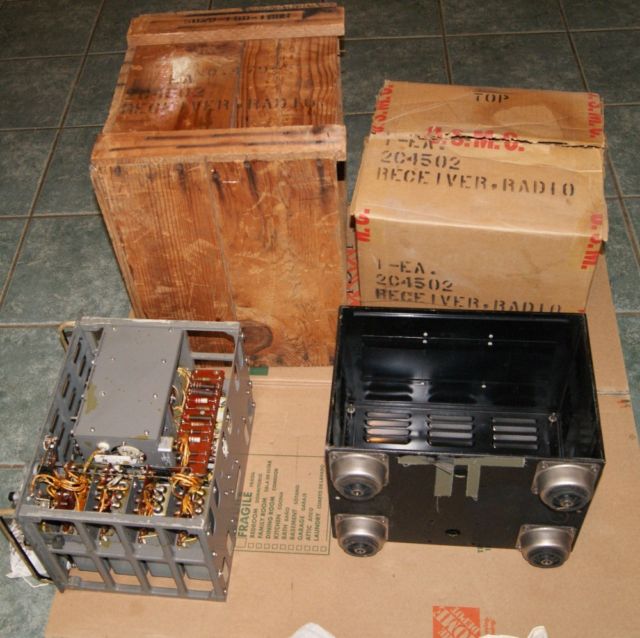

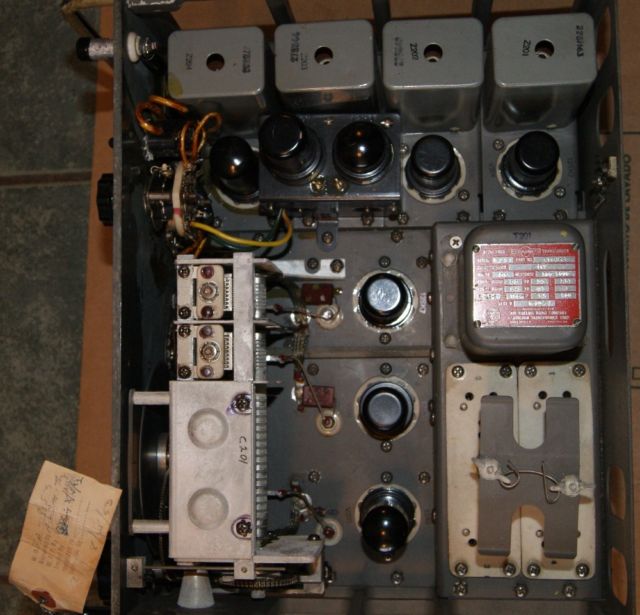

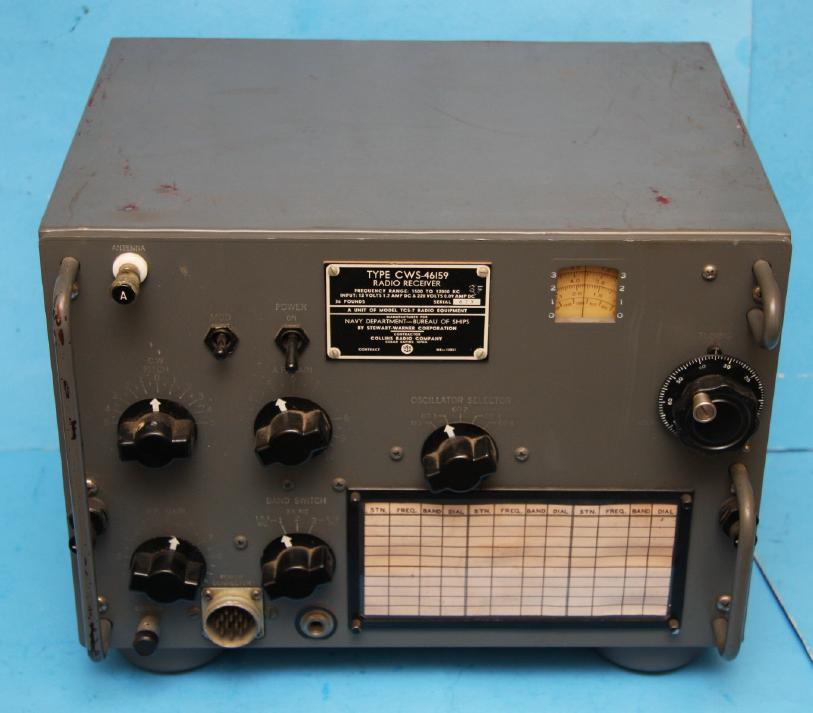

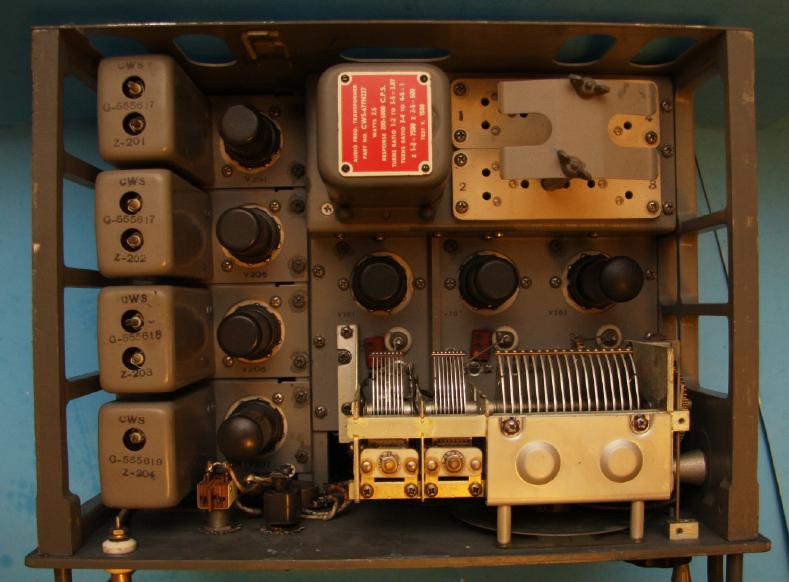

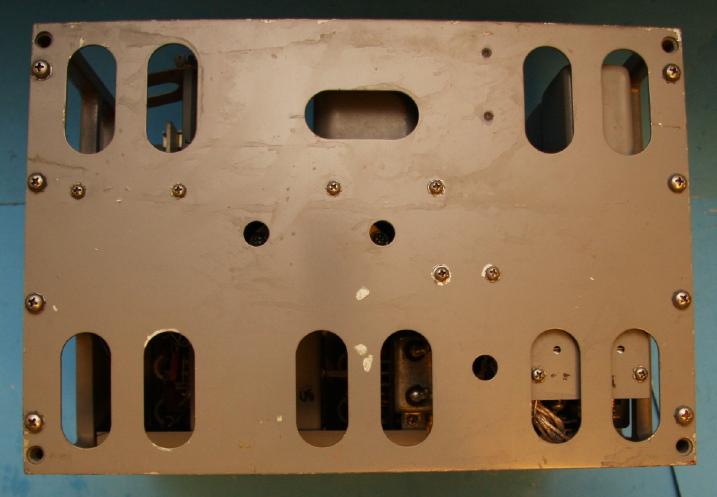

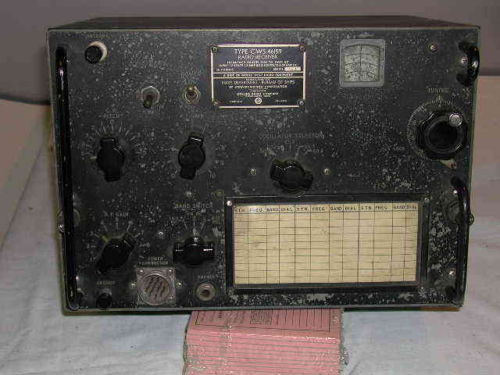

TCS-7 Receiver
(CWS-46159)

tcs7-rcvr-1301-01.JPG (49854 bytes) tcs7-rcvr-1301-02.JPG (69584 bytes) tcs7-rcvr-1301-03.JPG (82243 bytes) tcs7-rcvr-1301-04.JPG (60593 bytes)

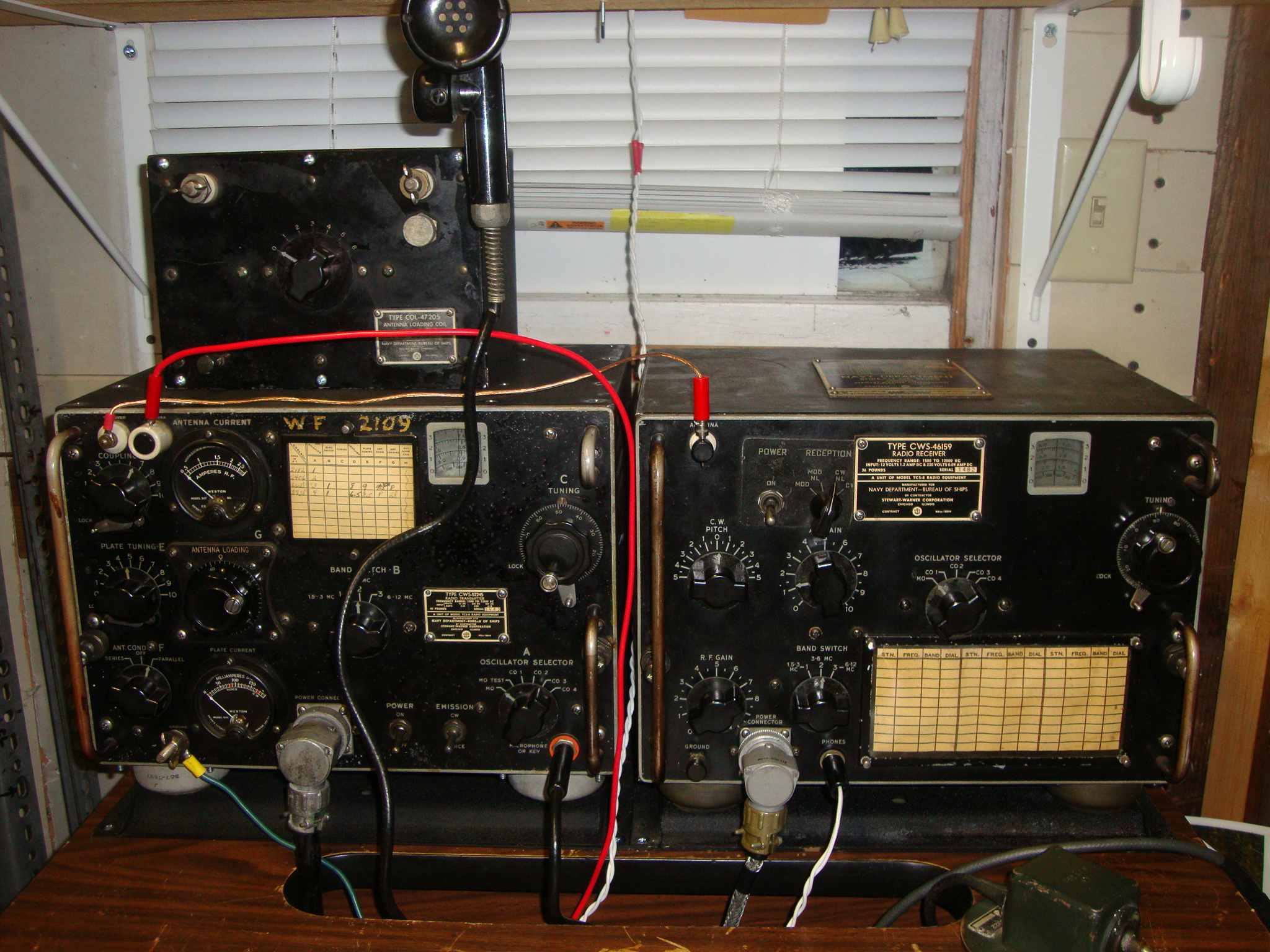

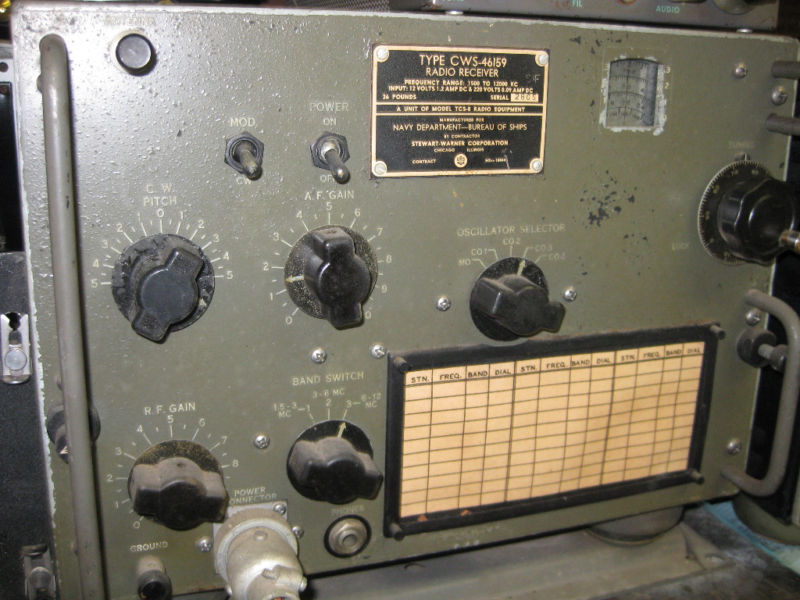

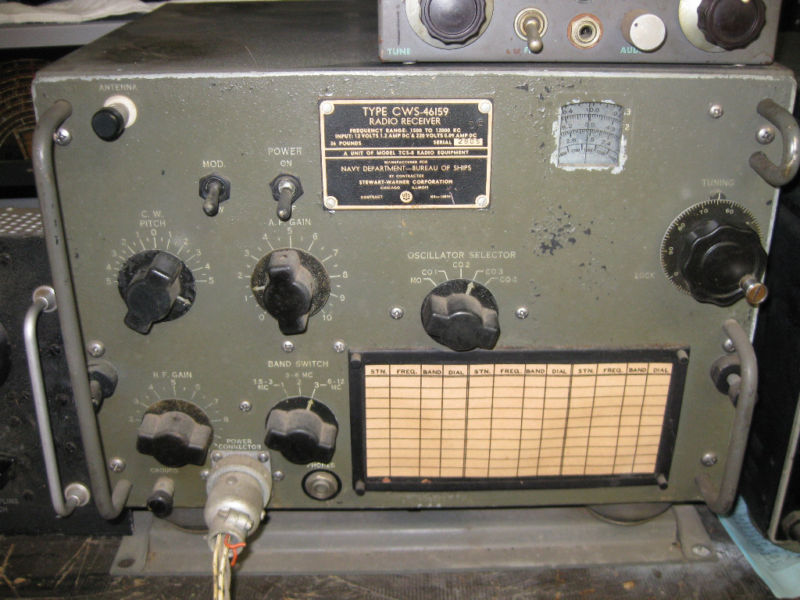

TCS-8 receiver
(CWS-46159)

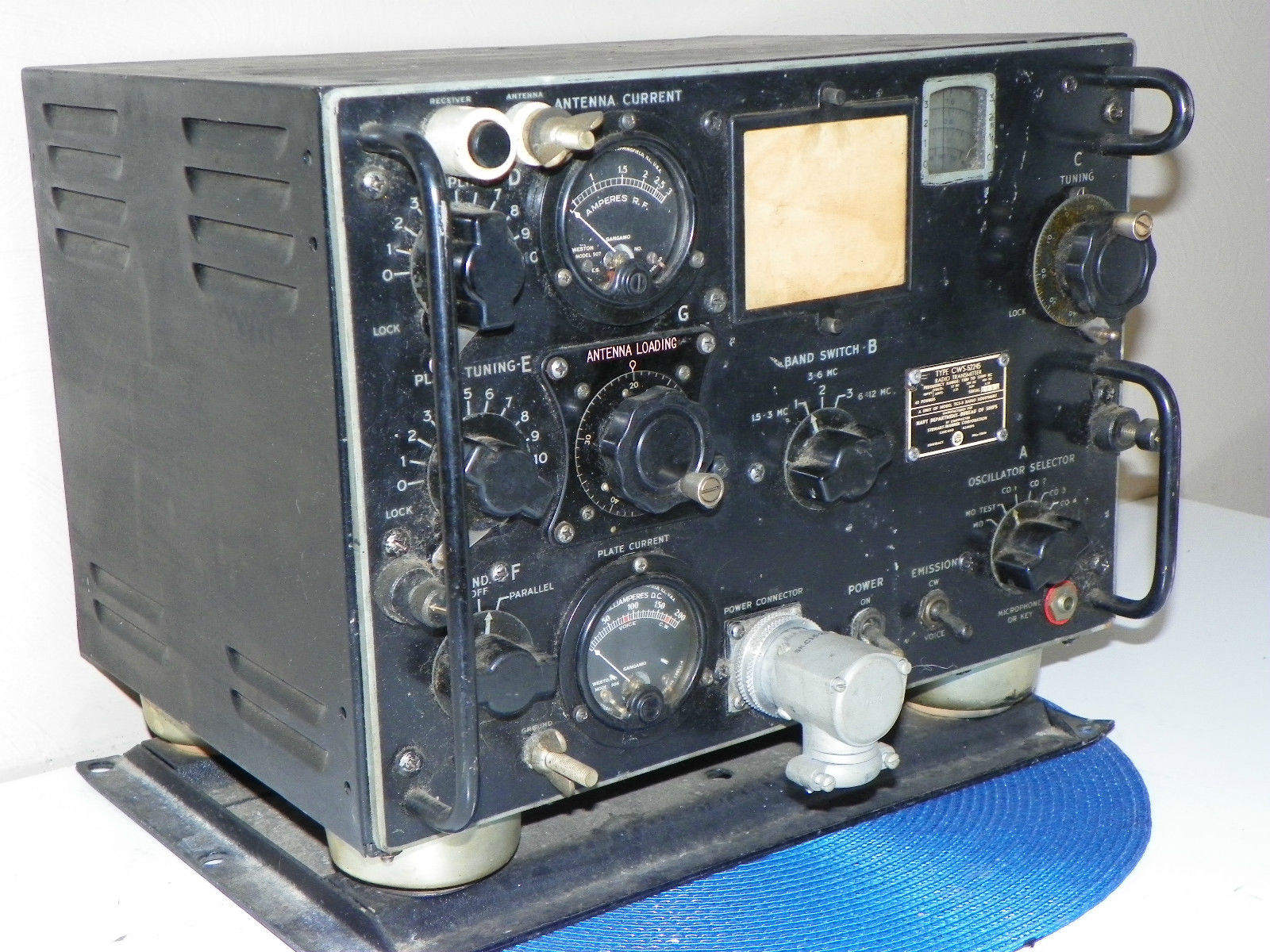

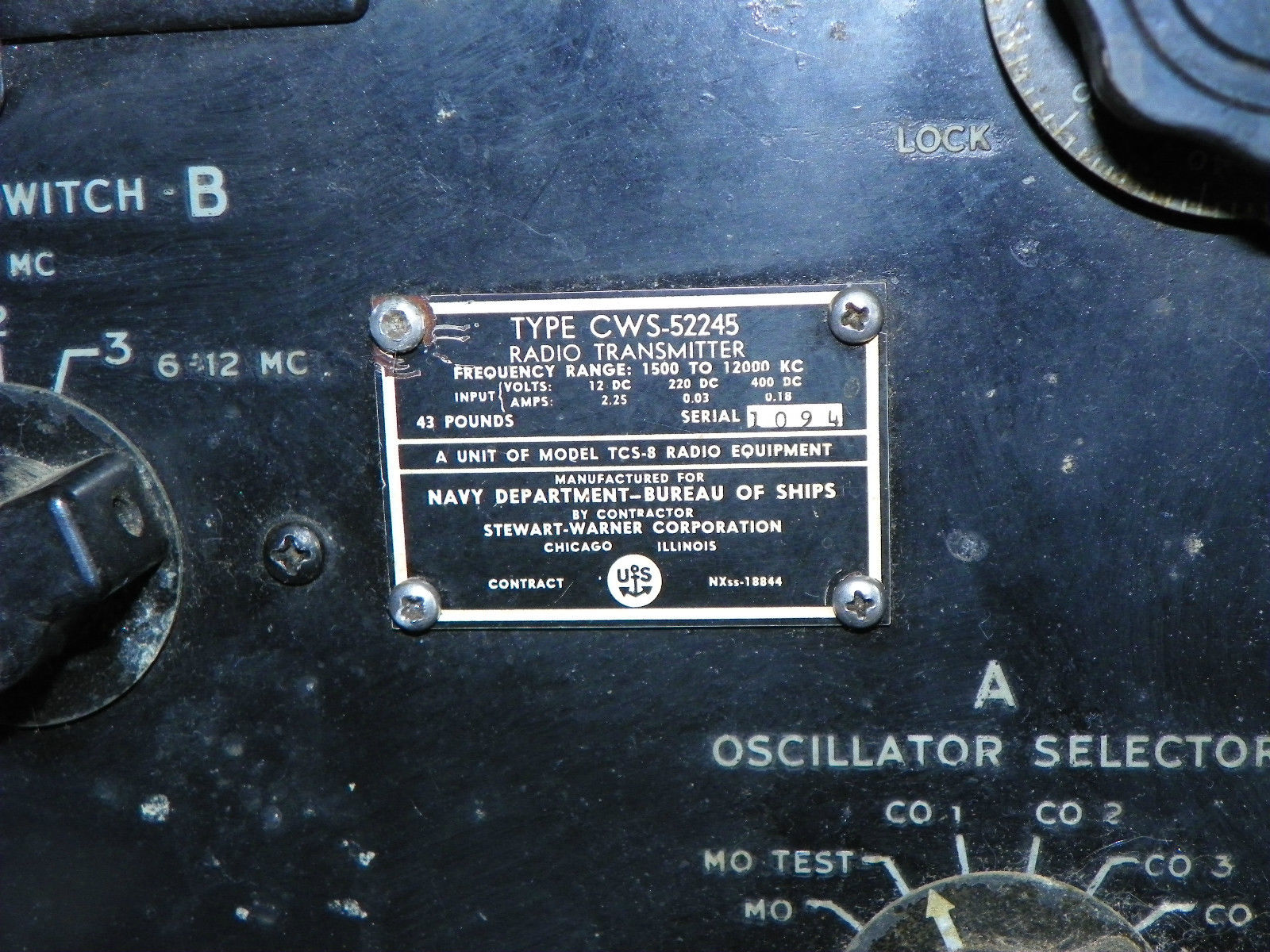

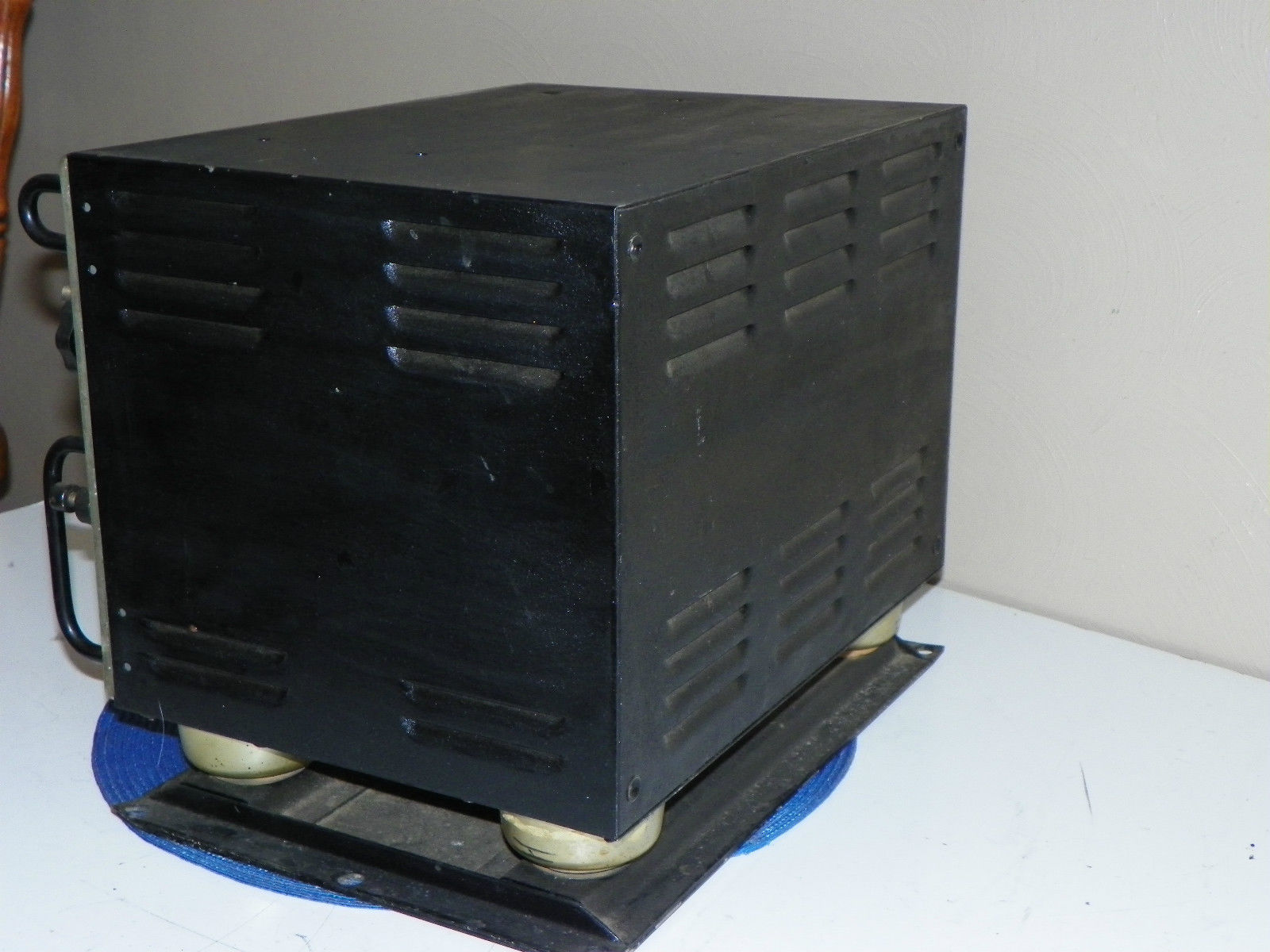

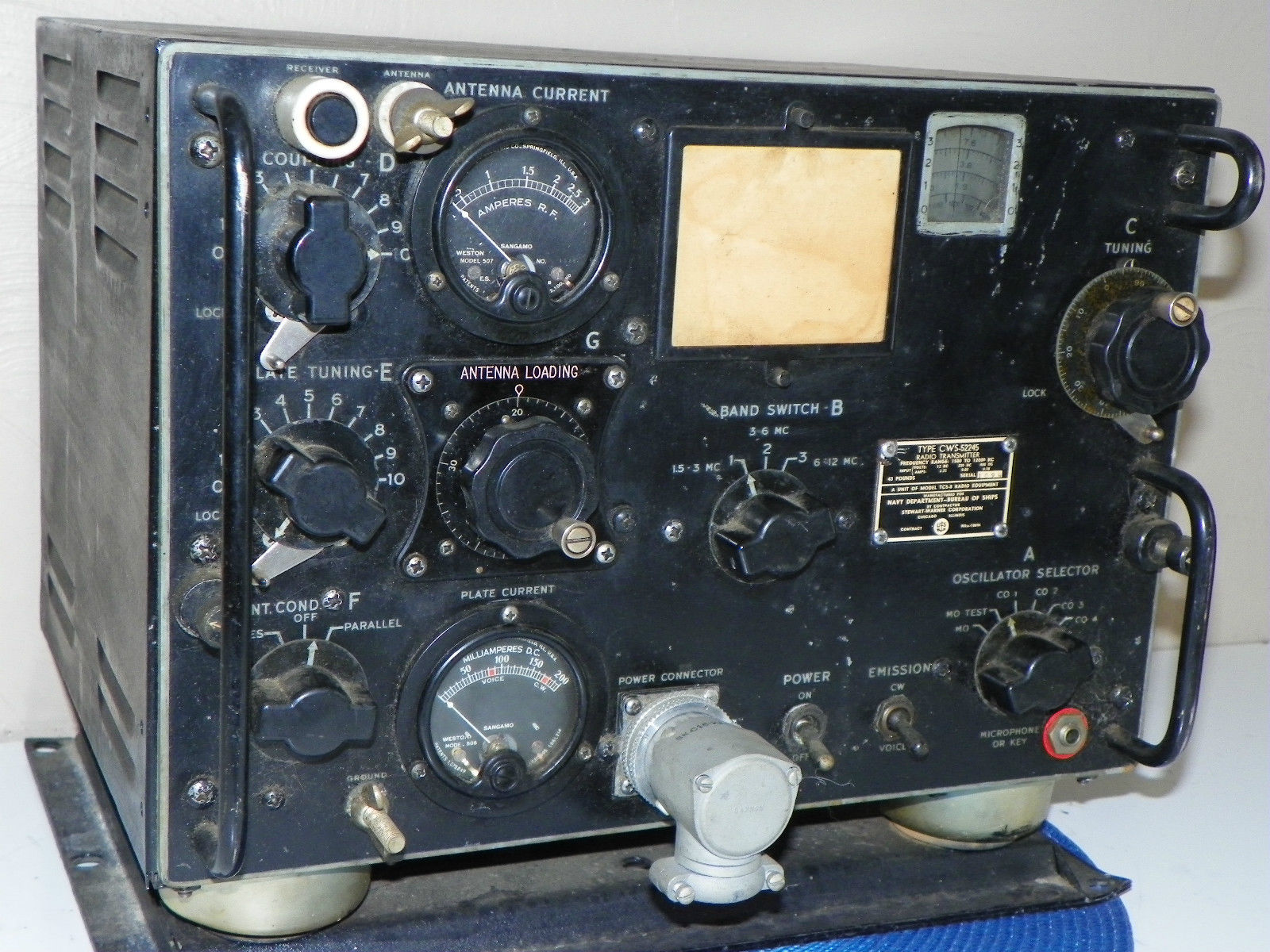

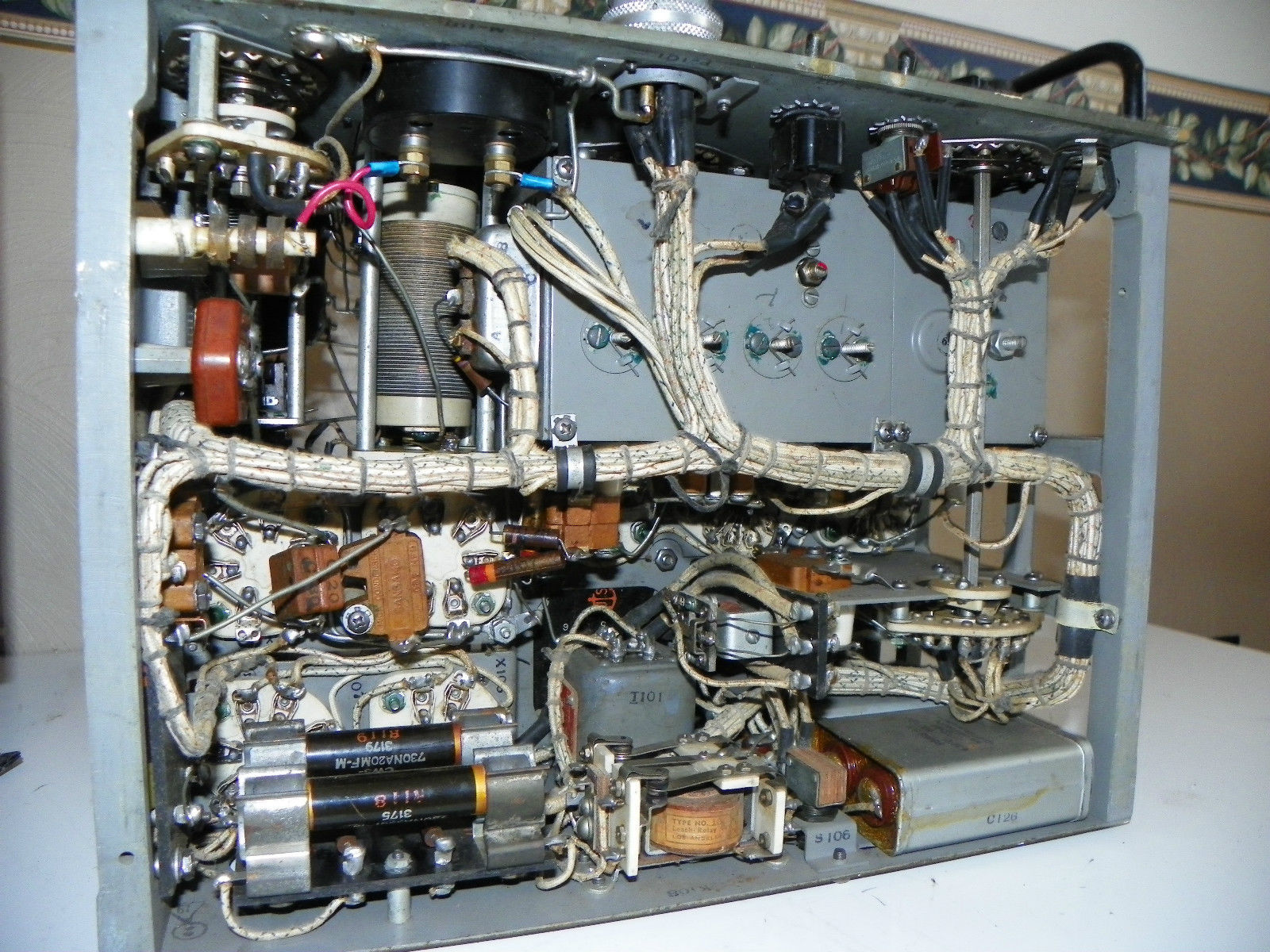

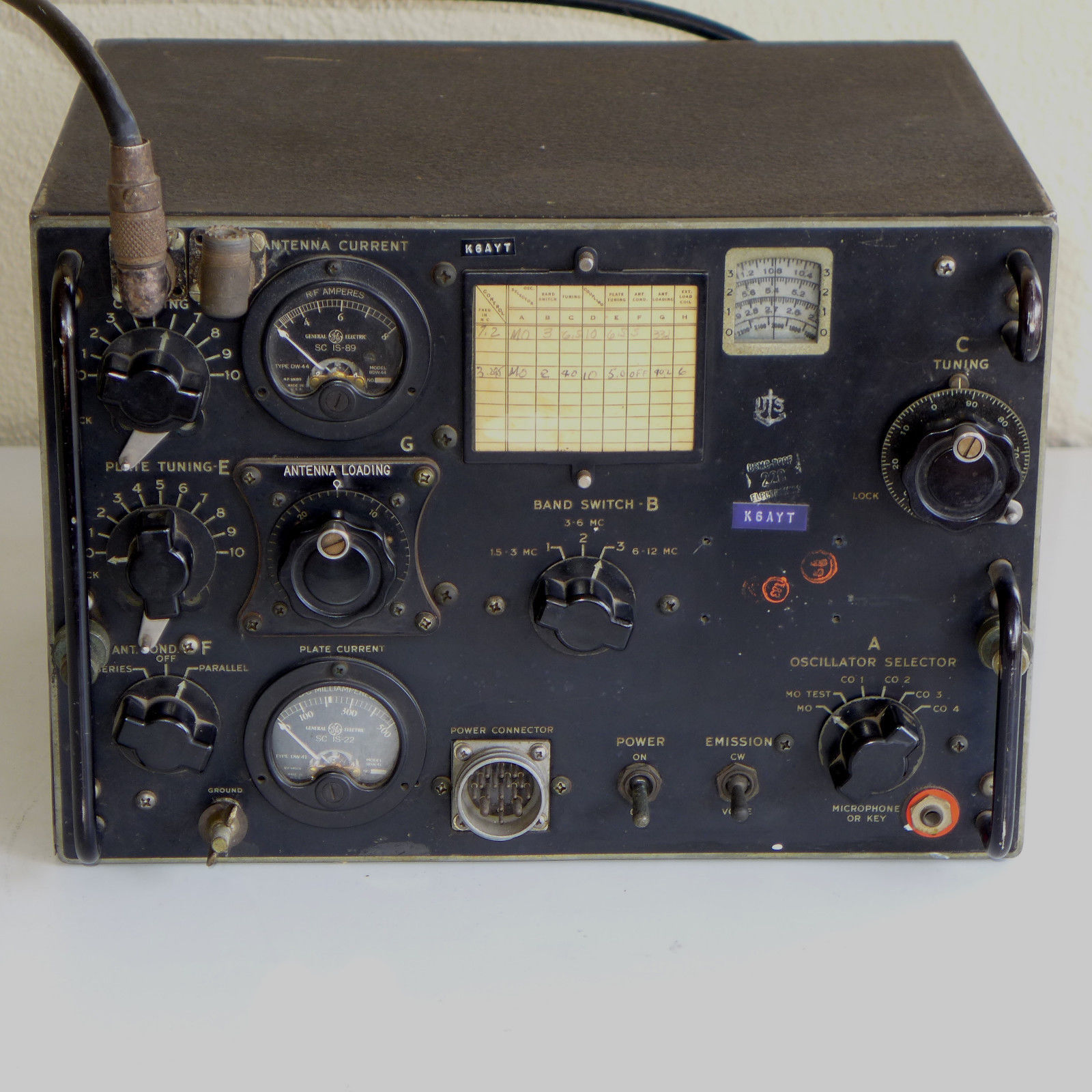

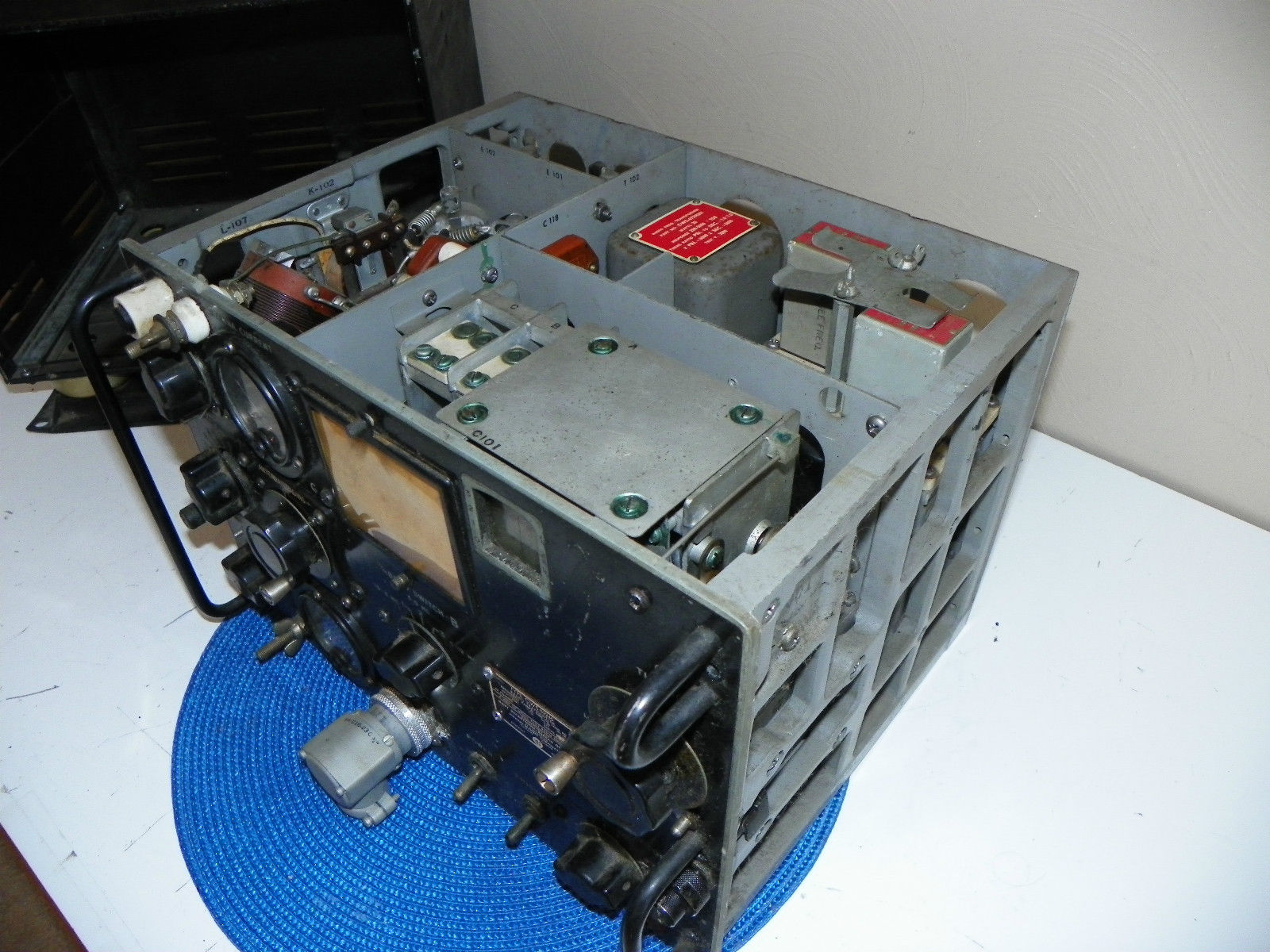

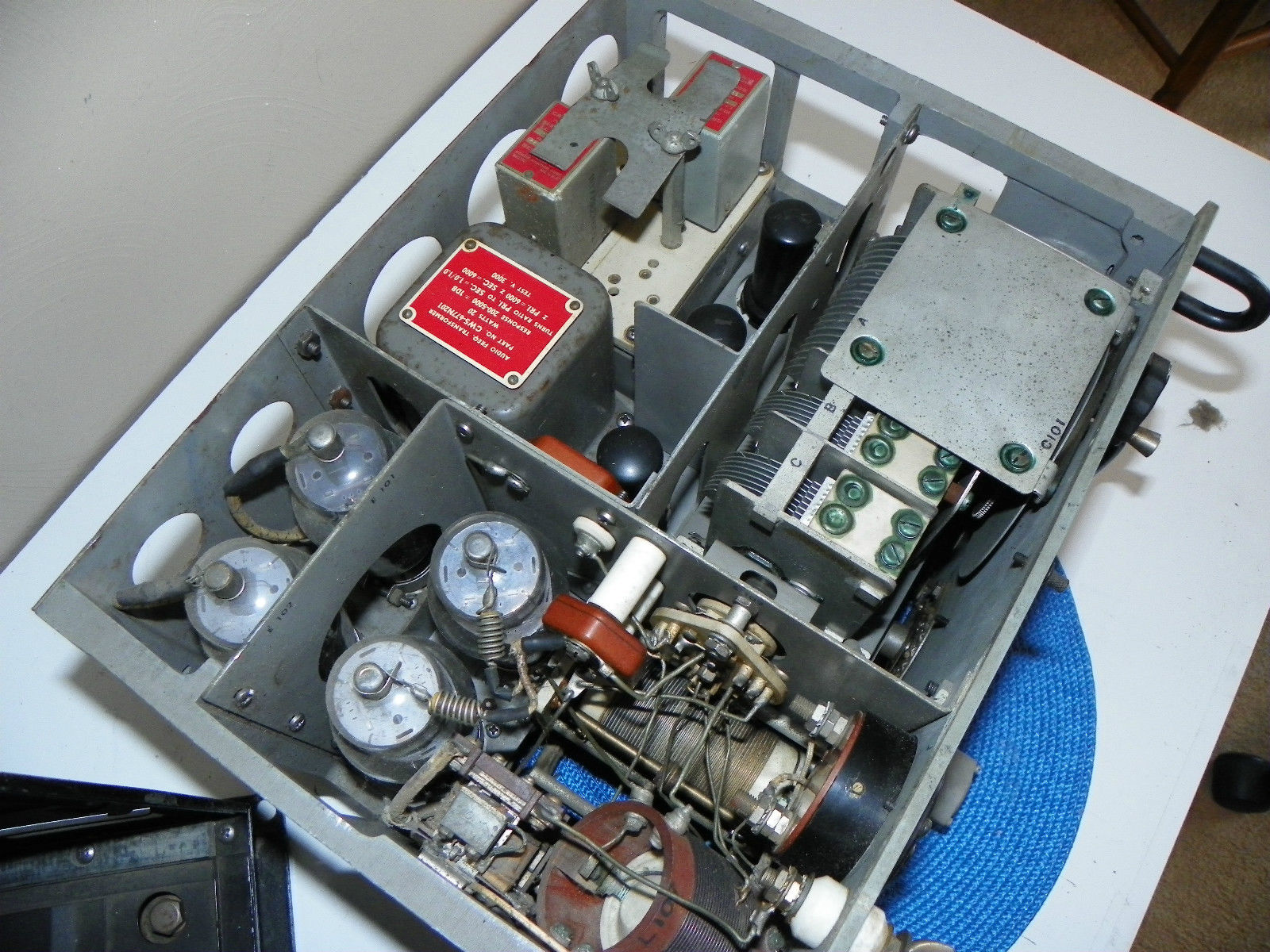

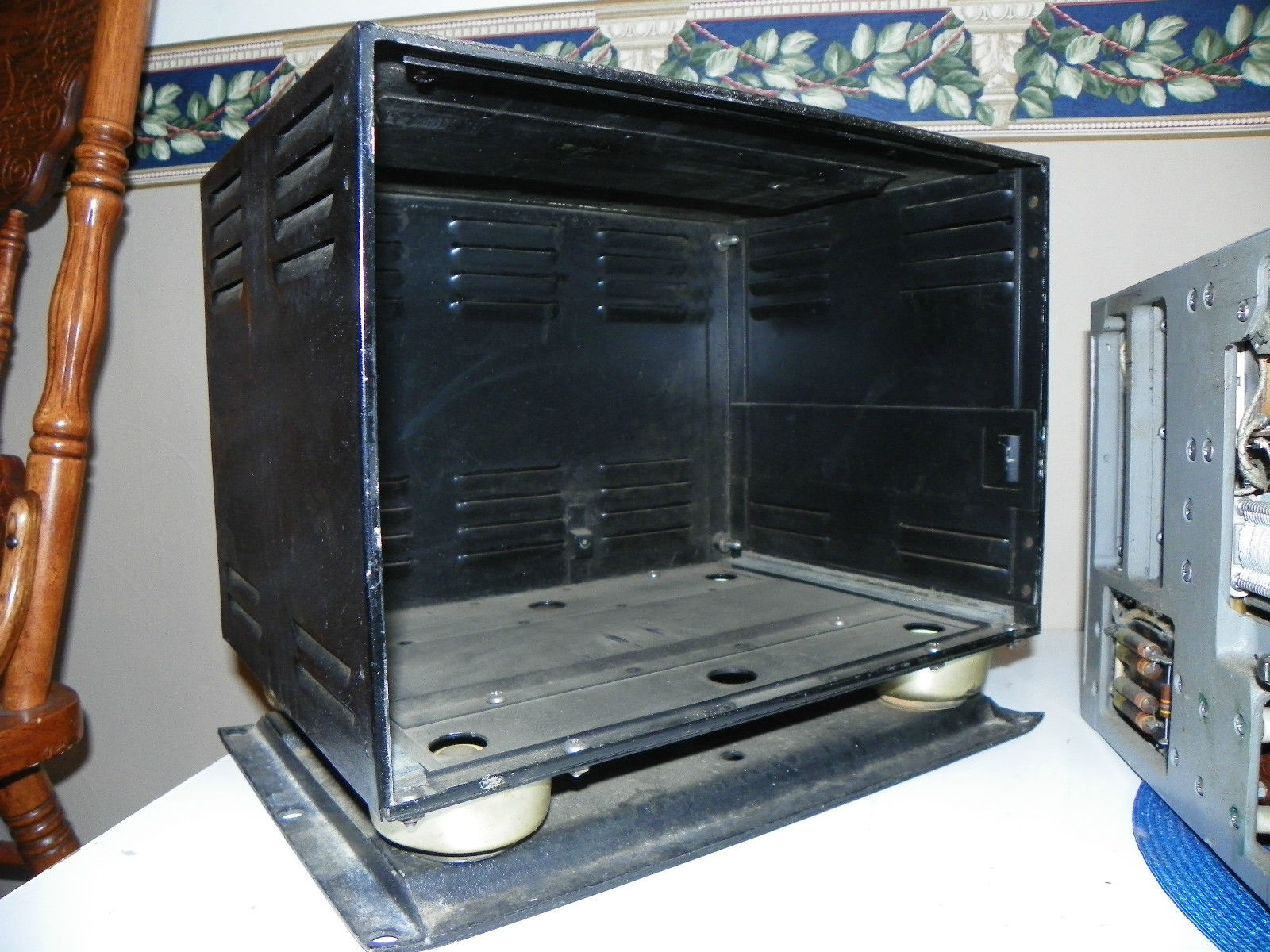

TCS-8 transmitter
(CWS-52245)

tcs8-xmtr-1412-04.JPG (202287 bytes) tcs8-xmtr-1412-05.JPG (340173 bytes) tcs8-xmtr-1412-06.JPG (372299 bytes) tcs8-xmtr-1412-07.JPG (427234 bytes)

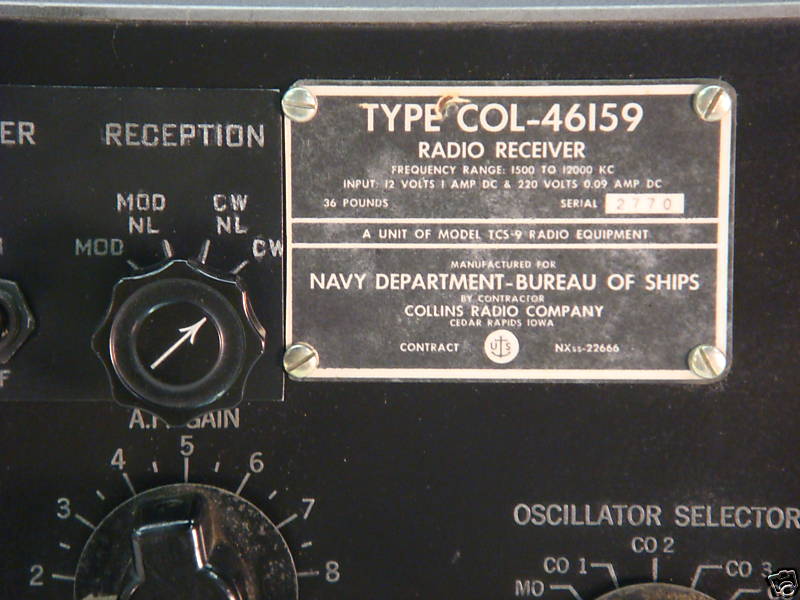

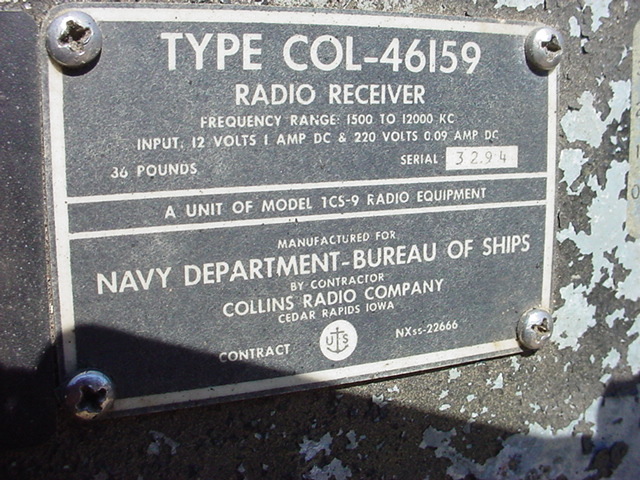

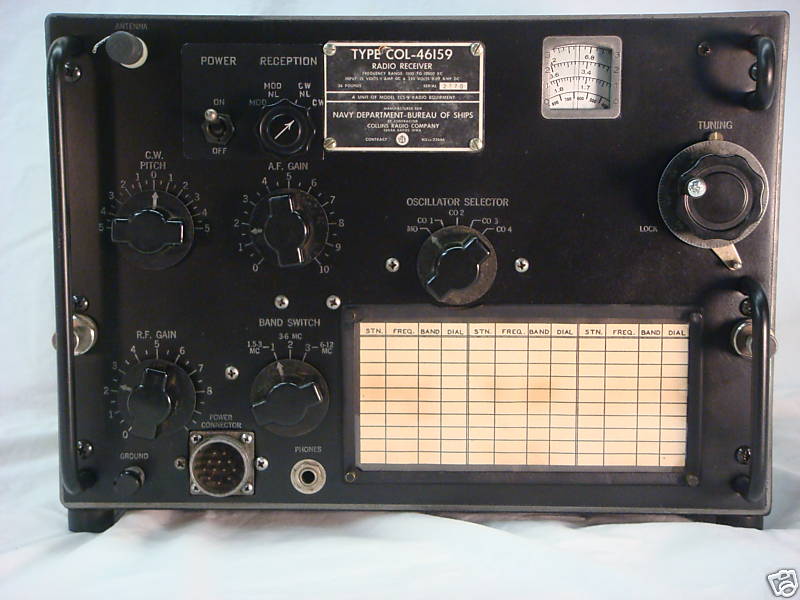

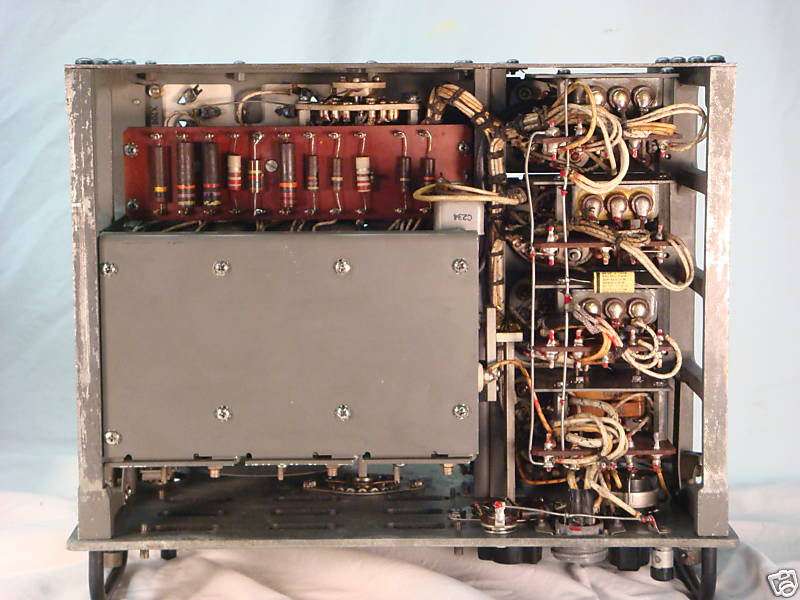

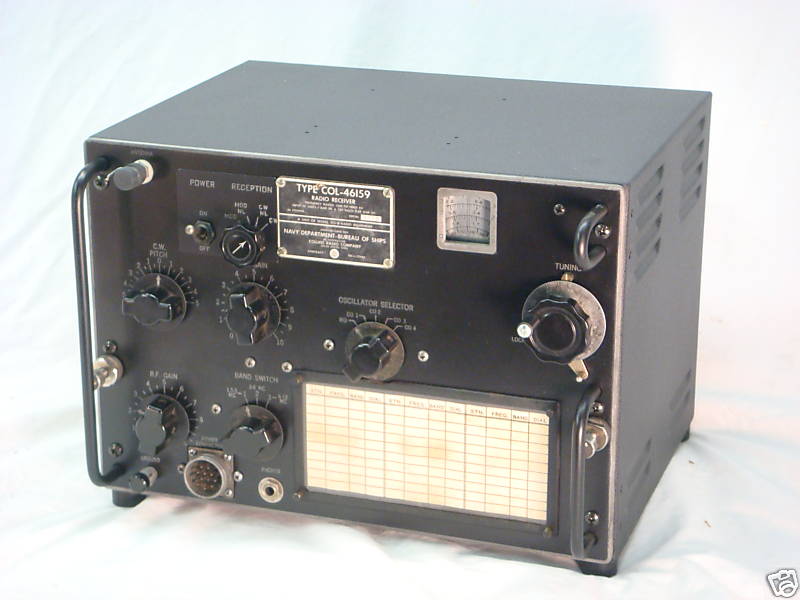

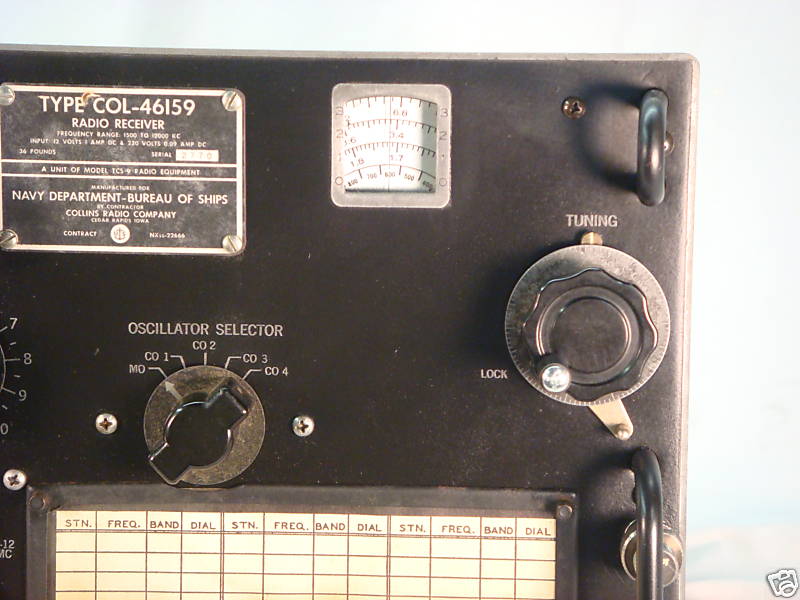

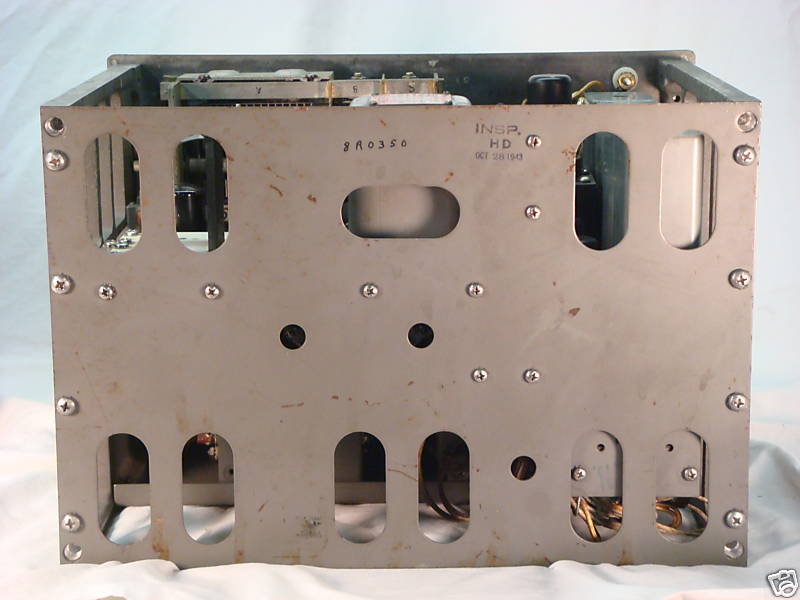

TCS-9 receiver
(COL-46159)

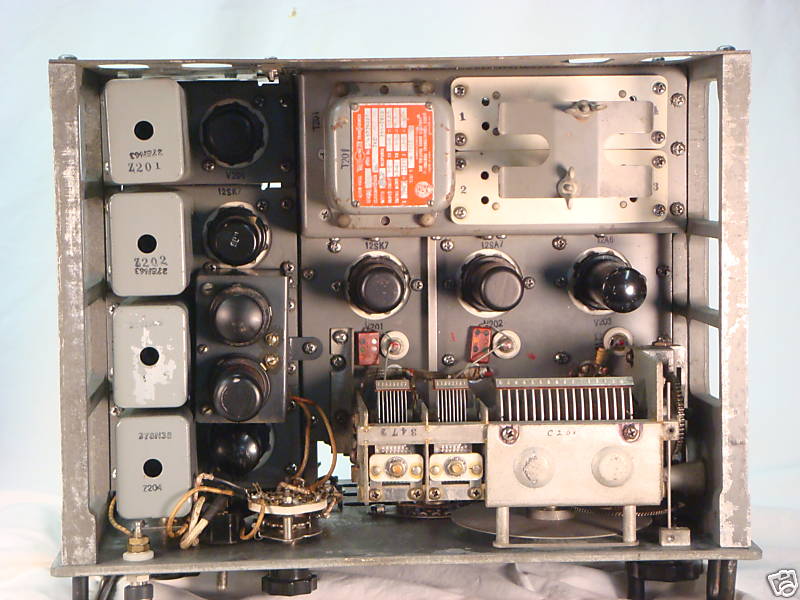

tcs9-rcvr-01.jpg (44996 bytes) tcs9-rcvr-02.jpg (64569 bytes) tcs9-rcvr-07.jpg (61127 bytes) tcs9-rcvr-03.jpg (60872 bytes)

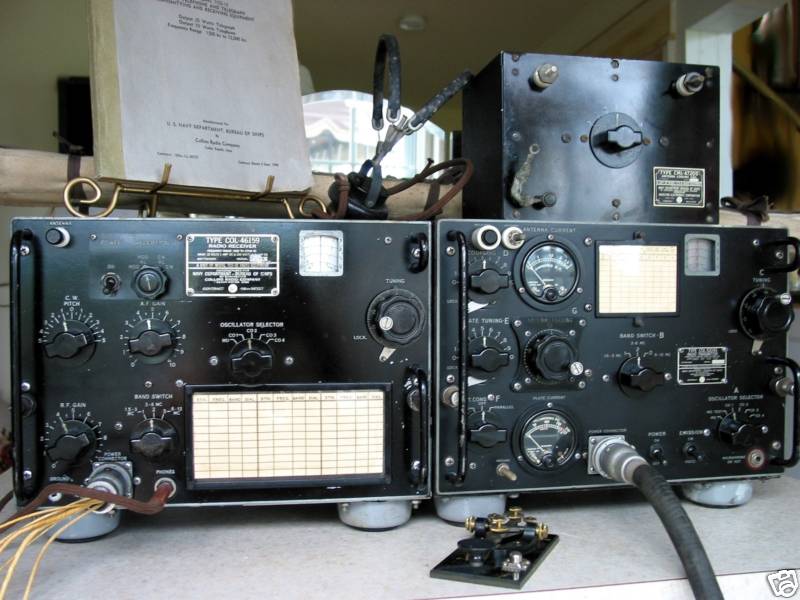

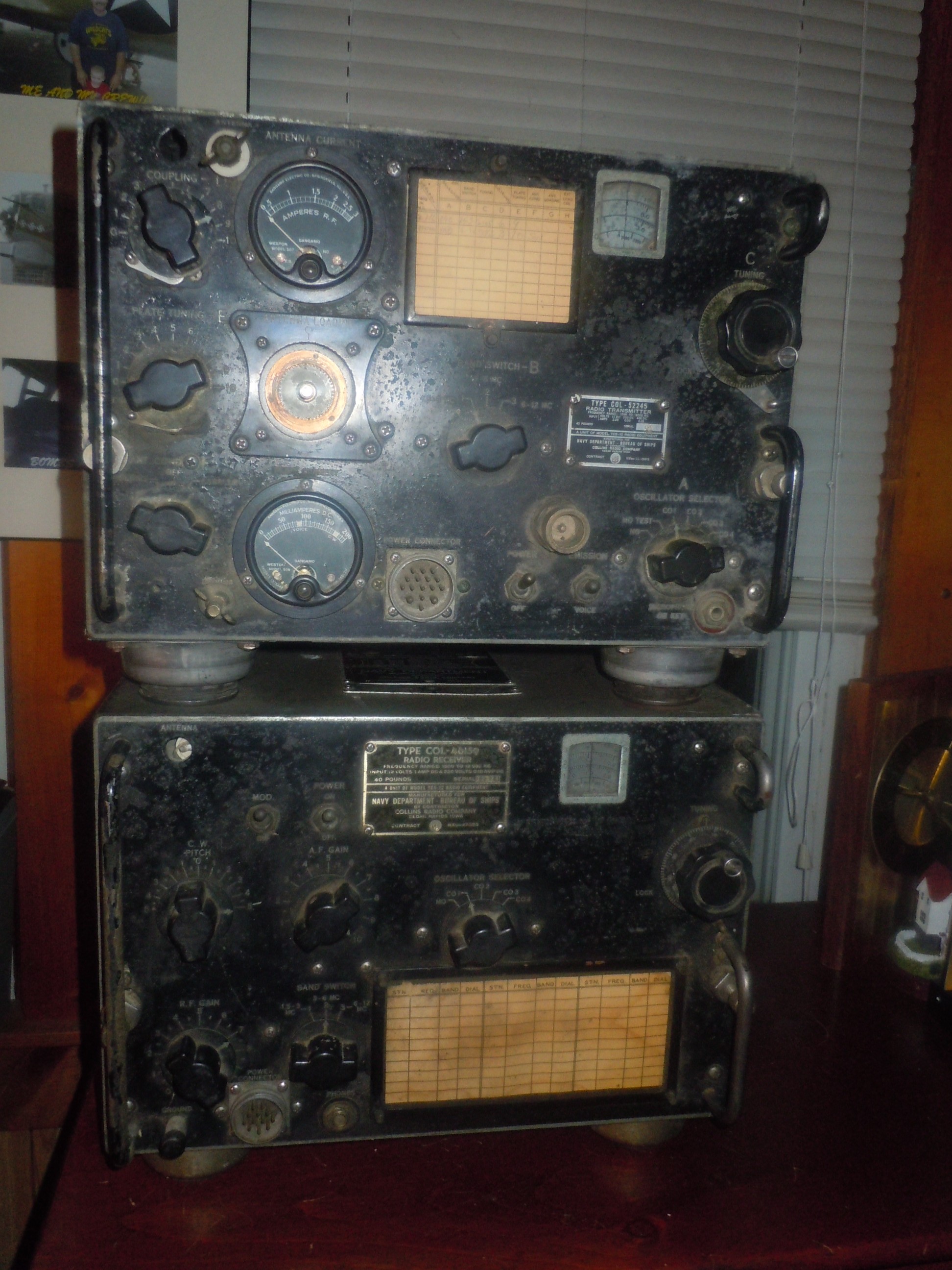

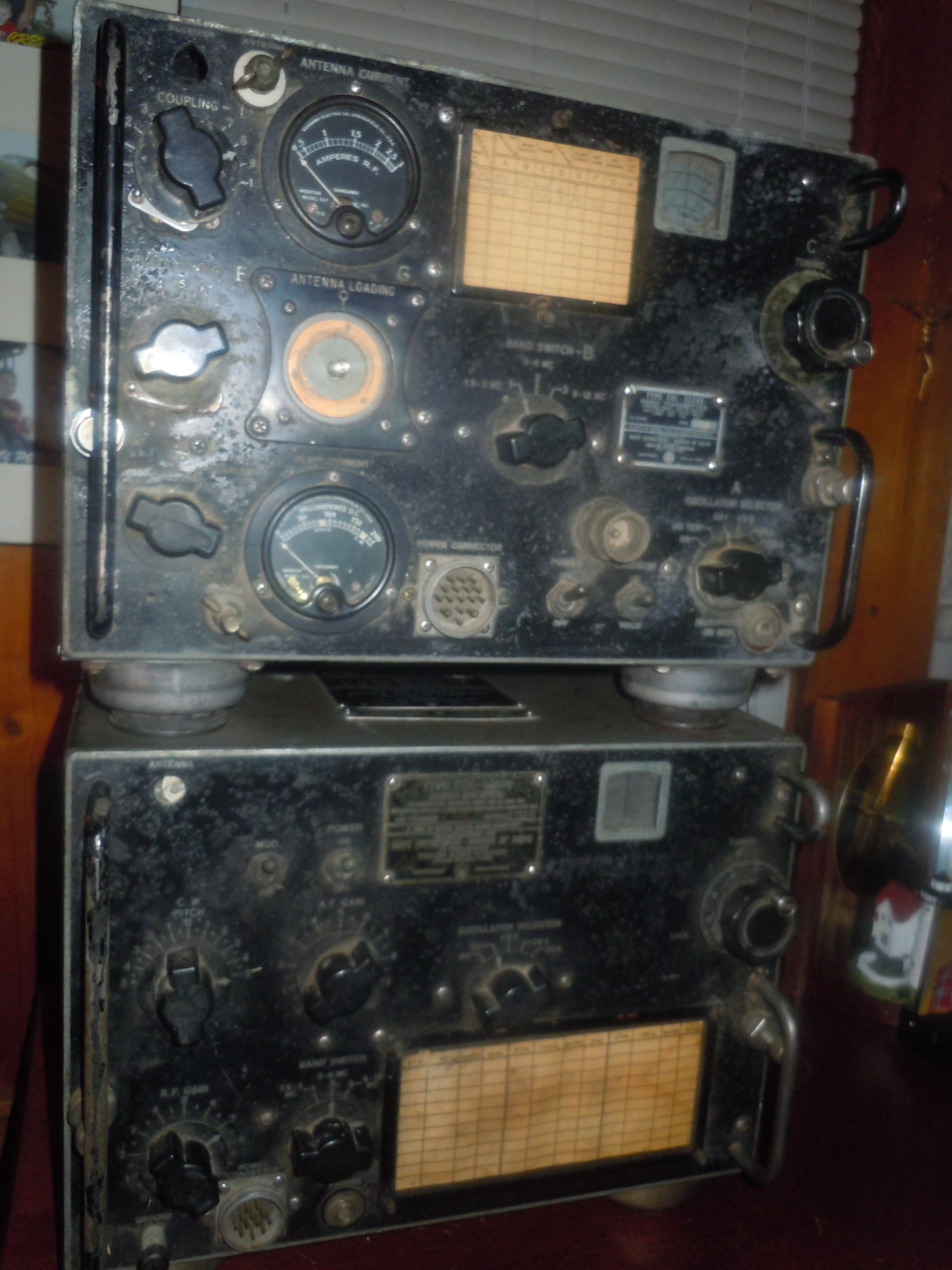

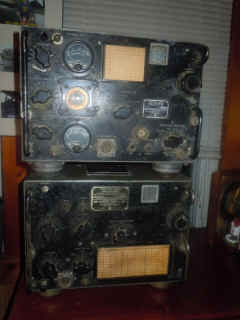

TCS-10 xmtr + TCS-12 rcvr

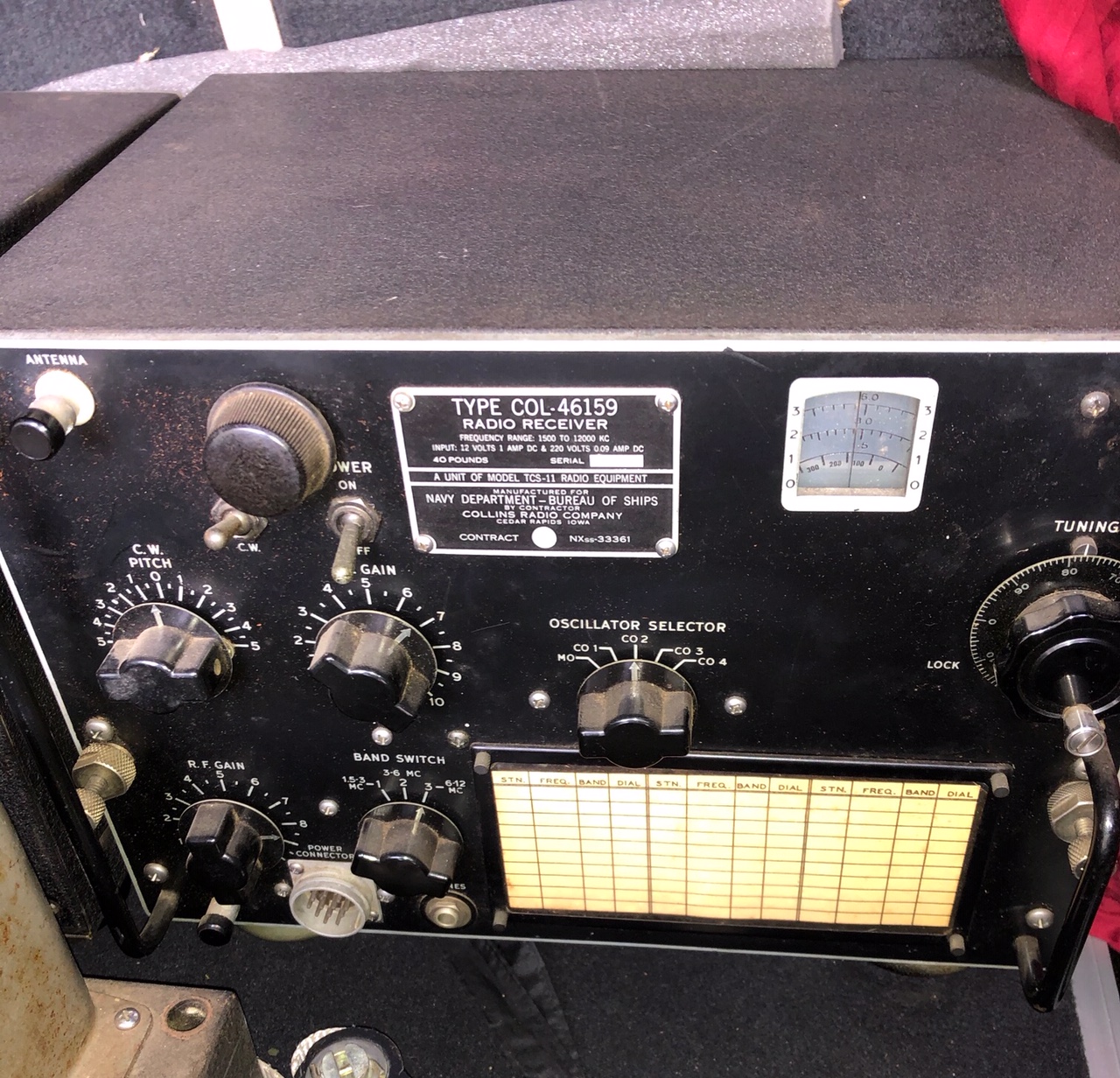

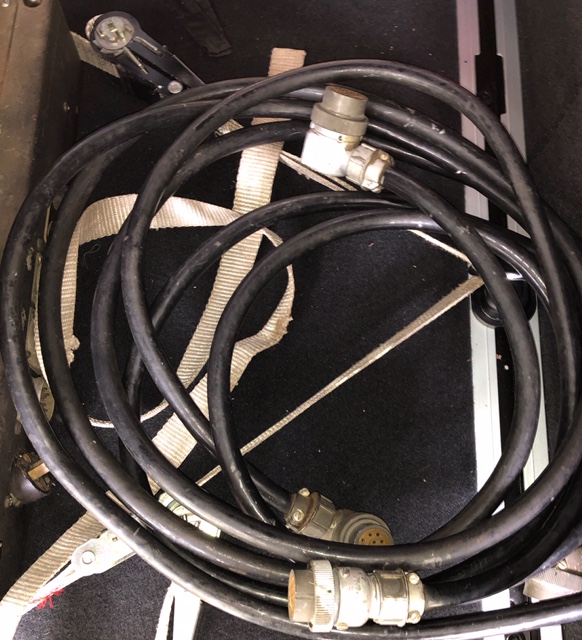

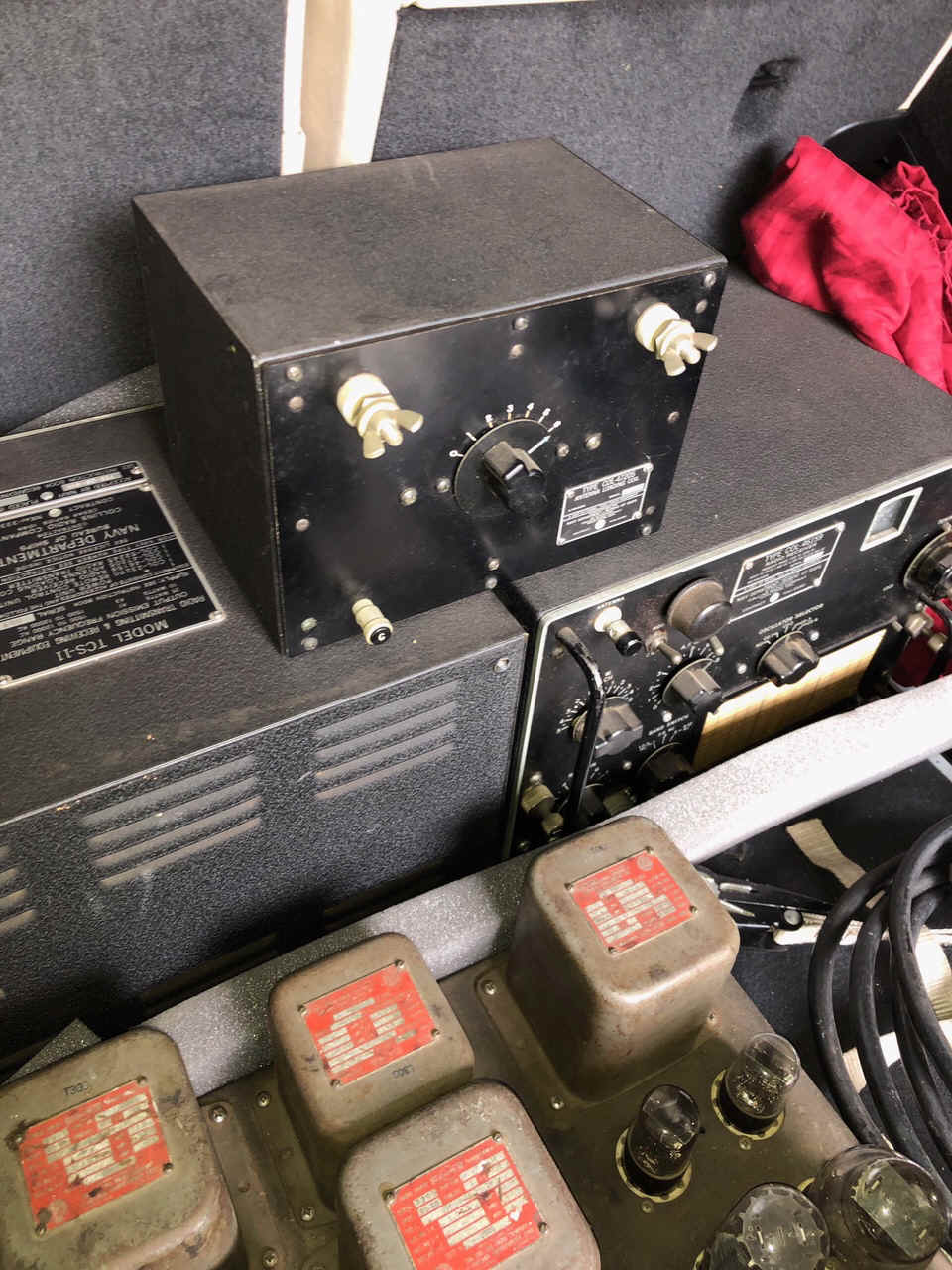

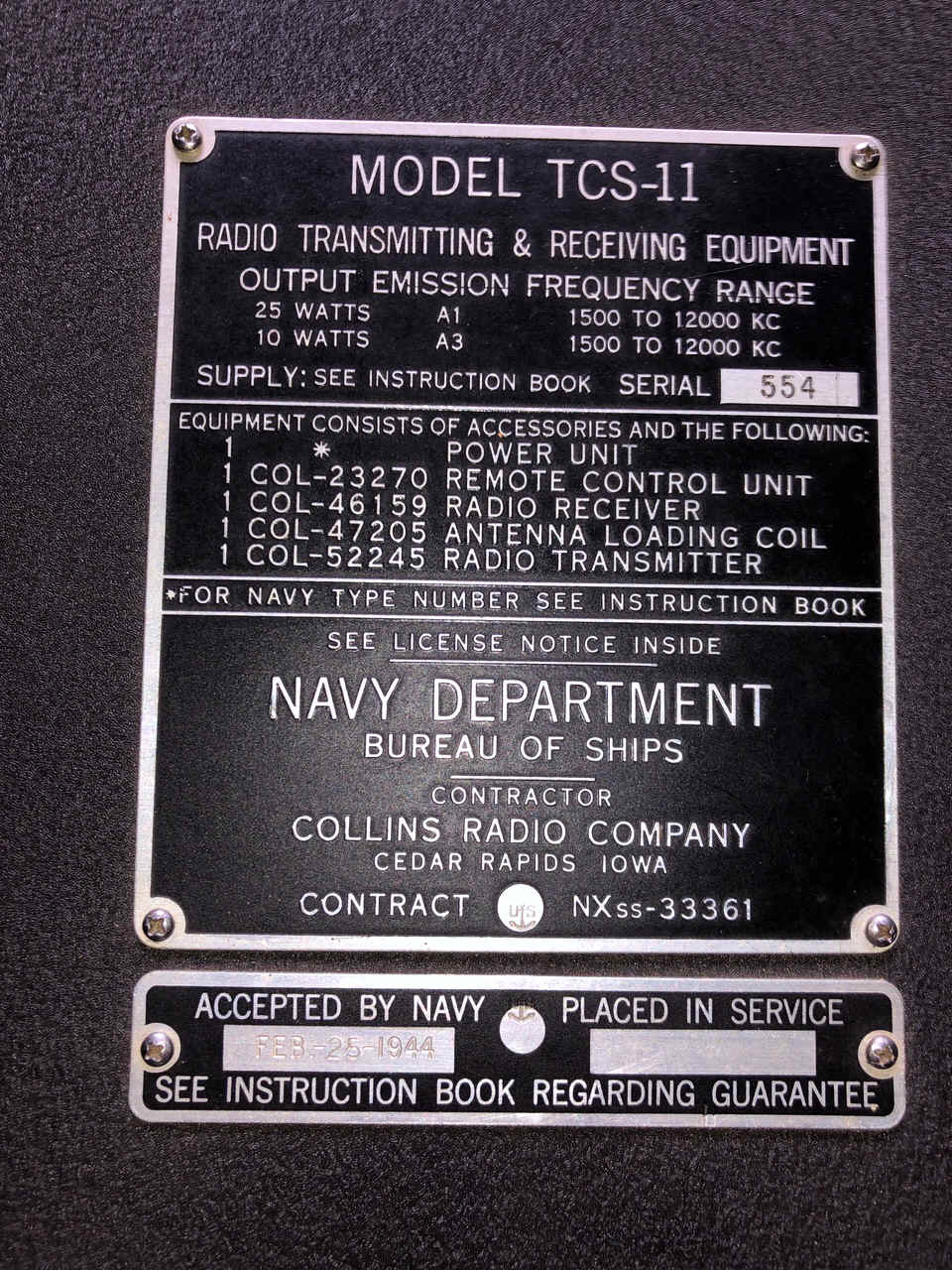

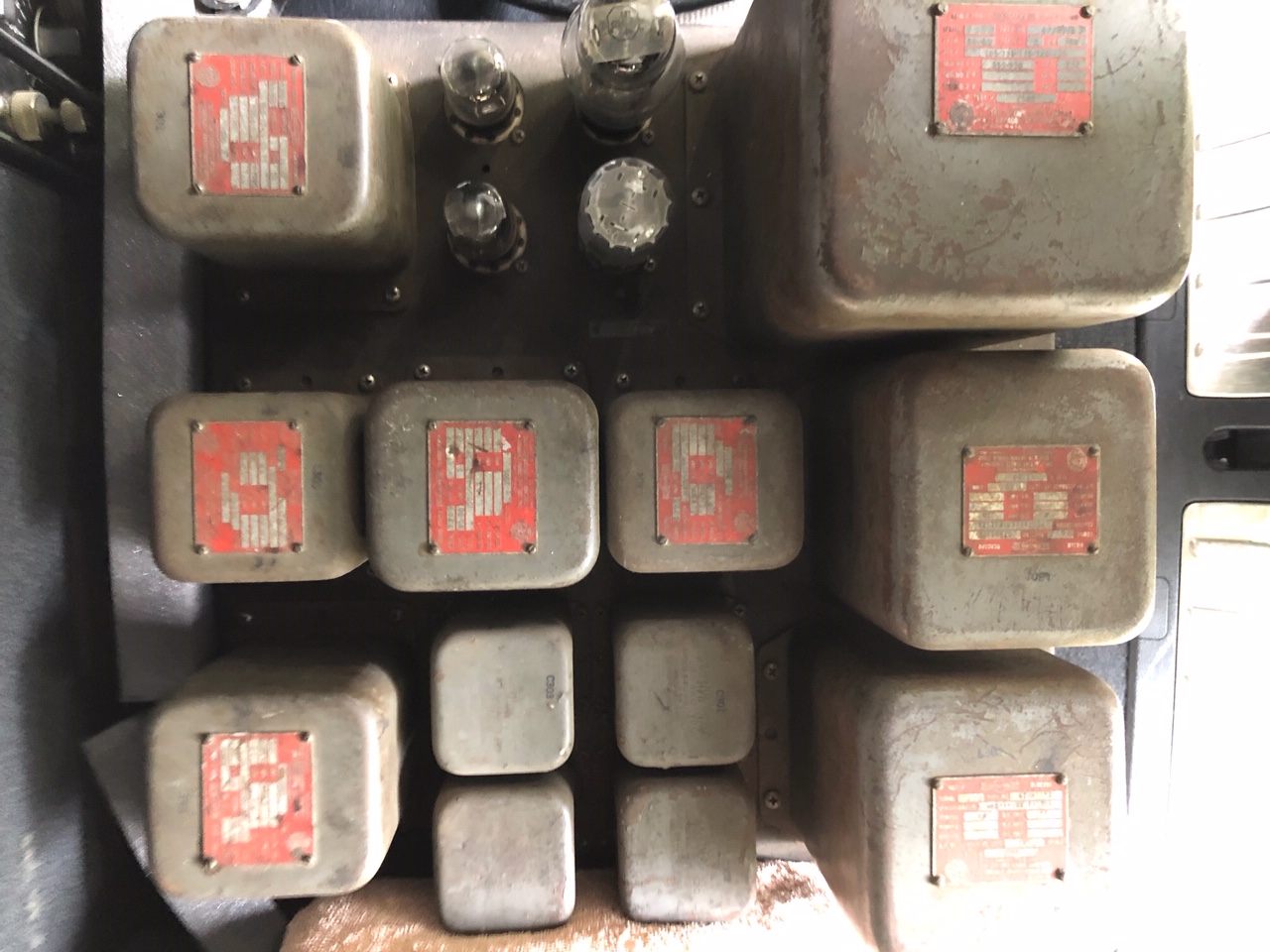

TCS-11 - Collins Radio

  • COL-46159 Receiver
  • COL-52245 Transmitter
  • COL-23270 Remote Control
  • COL-47205 Antenna Coil
  • COL-20218 AC Power Supply

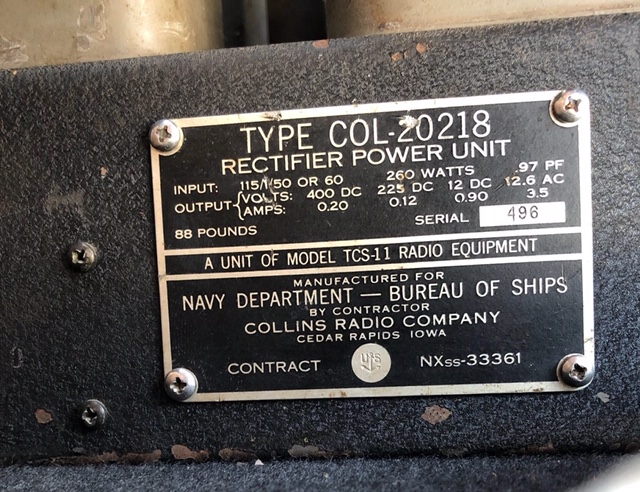

tcs11-tc-1911-01.JPG (189818 bytes) tcs11-tc-1911-02.JPG (332757 bytes) tcs11-tc-1911-03.JPG (319943 bytes) tcs11-tc-1911-05.JPG (168350 bytes)

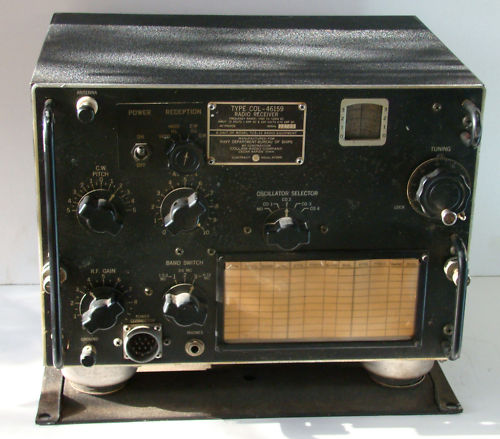

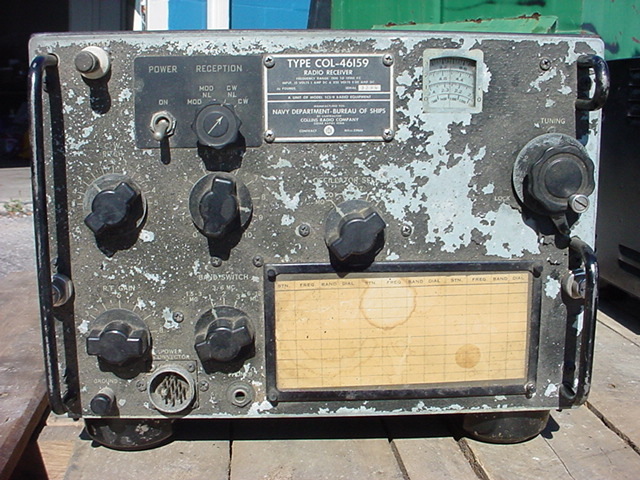

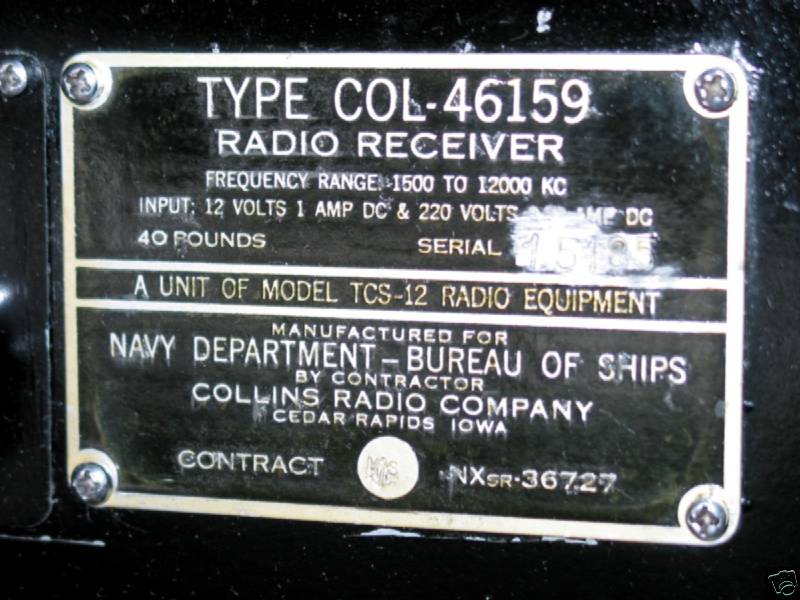

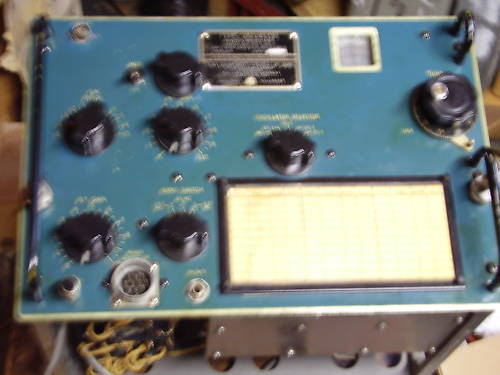

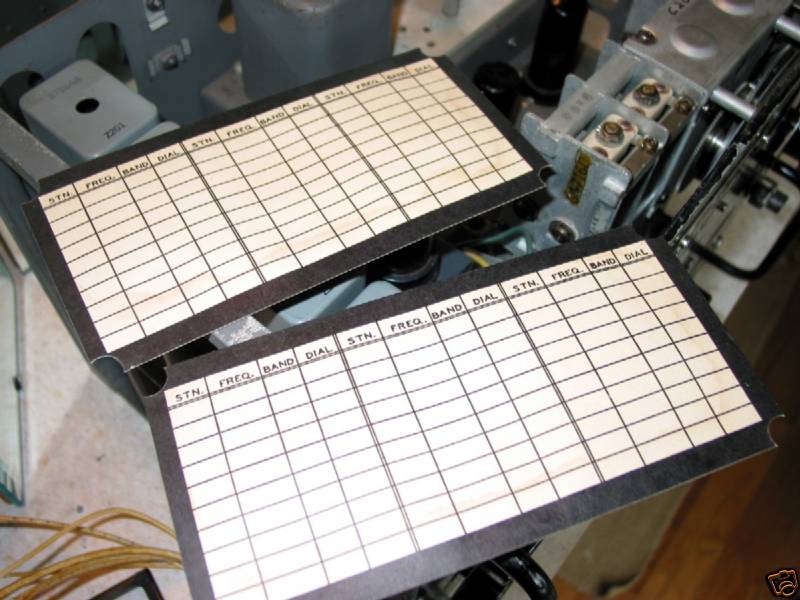

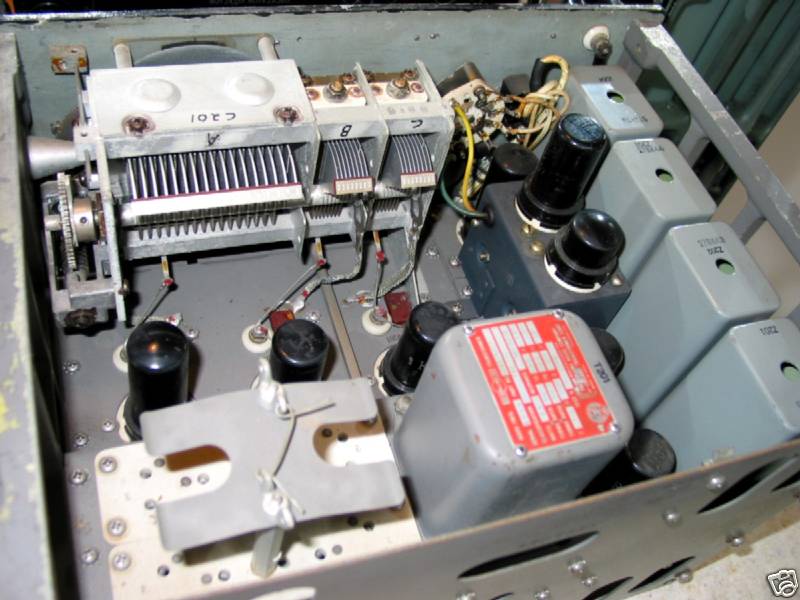

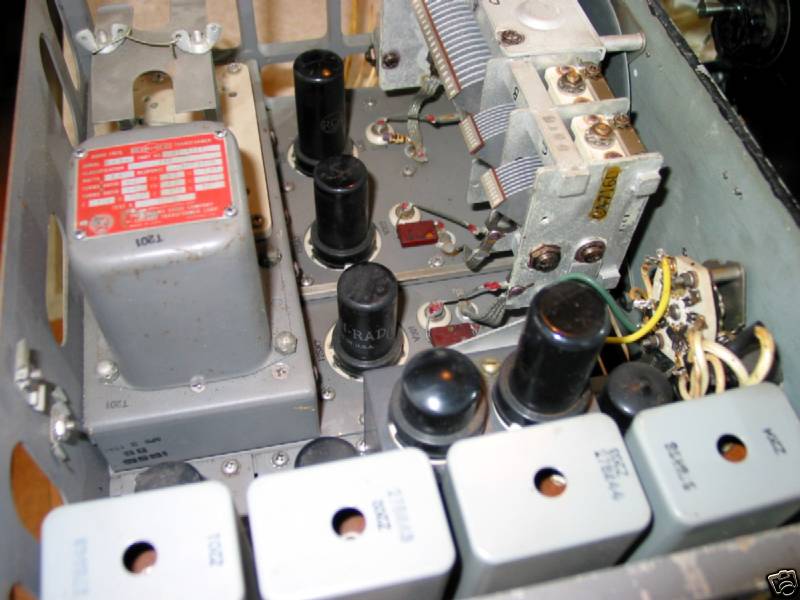

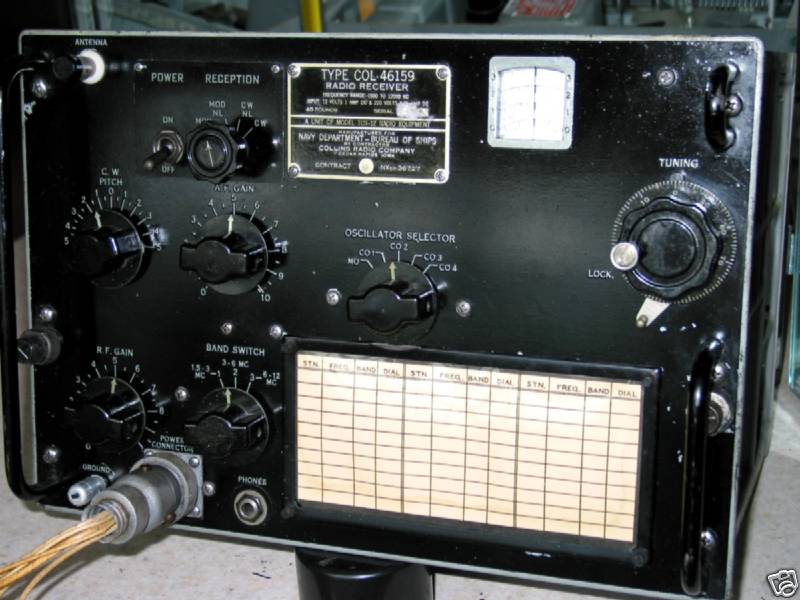

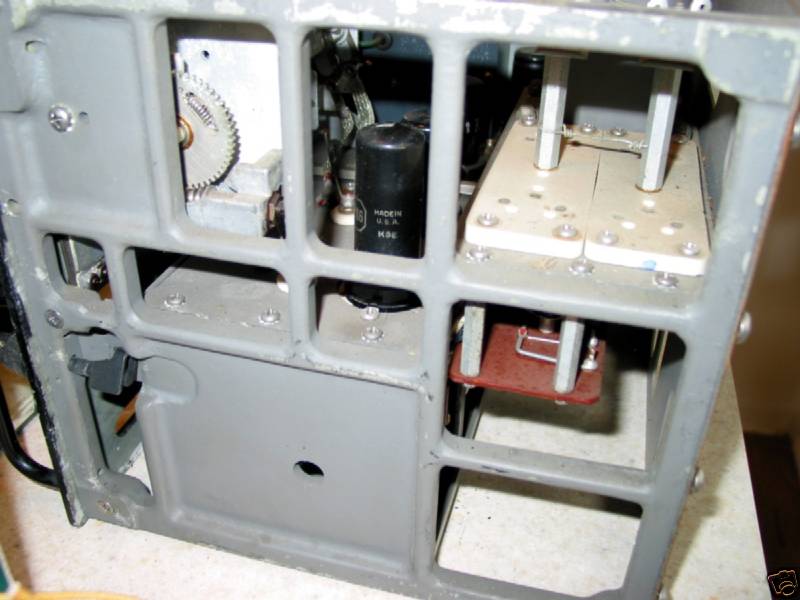

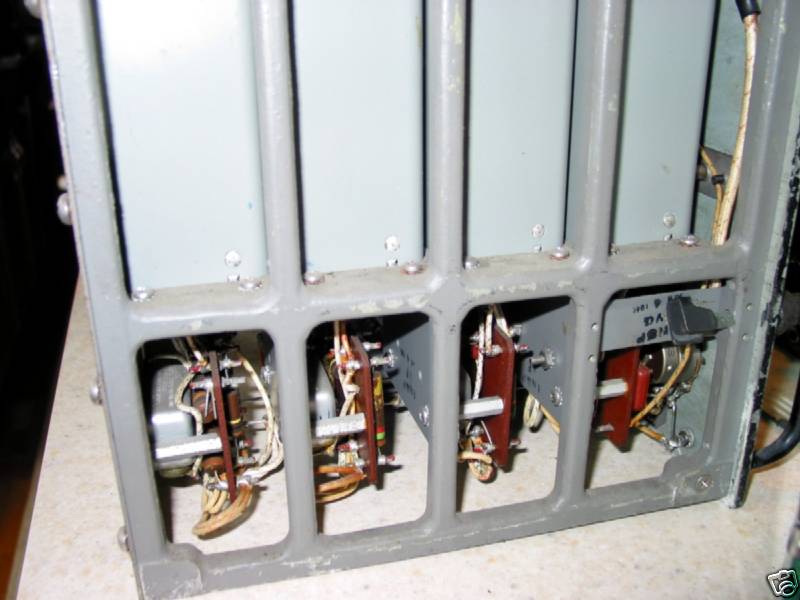

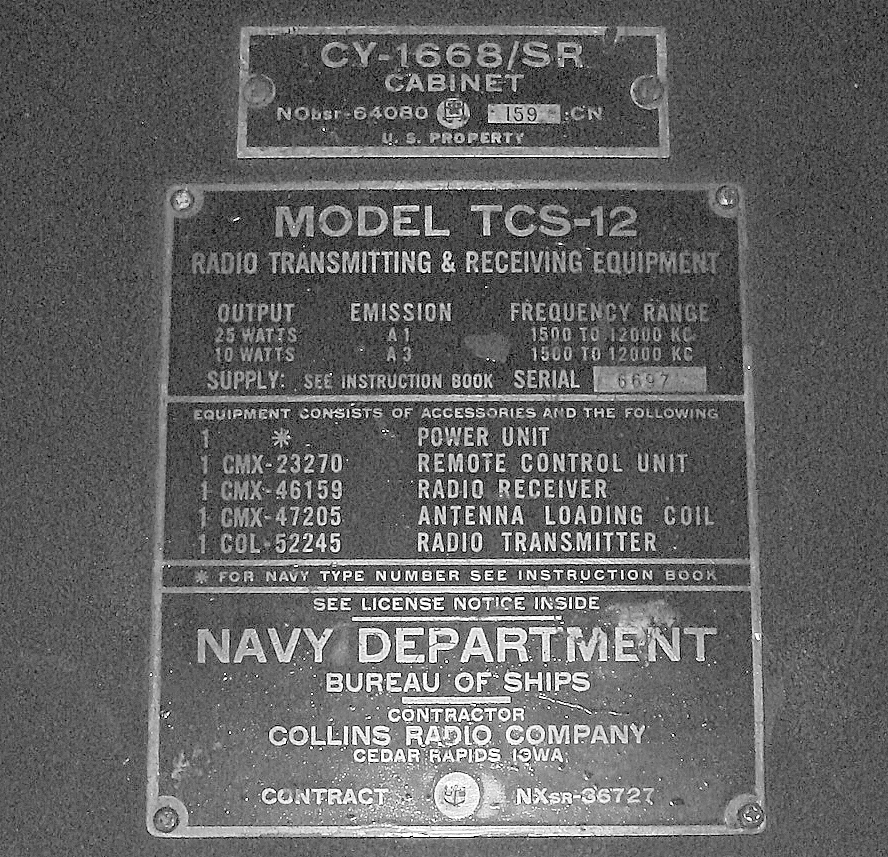

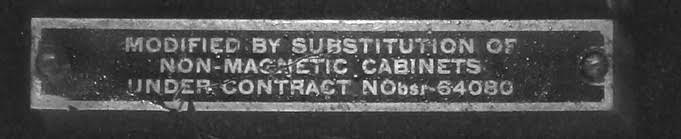

TCS-12 Receiver
(CMX-46159 & COL-46159)

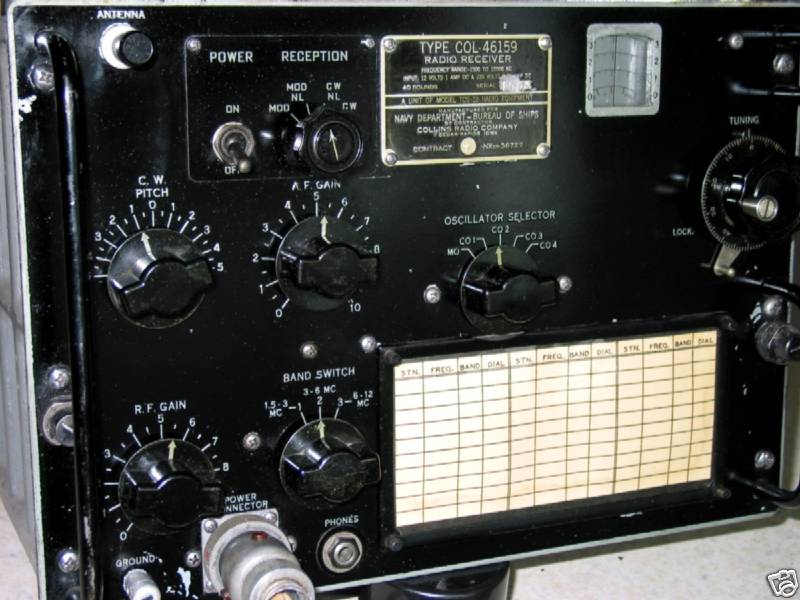

tcs12-207.jpg (70047 bytes) tcs12-208.jpg (68719 bytes) tcs12-209.jpg (74137 bytes) tcs12-211.jpg (66271 bytes)
tcs12-212.jpg (59474 bytes) tcs12-213.jpg (73776 bytes) tcs12-214.jpg (51068 bytes) tcs12-215.jpg (49918 bytes)

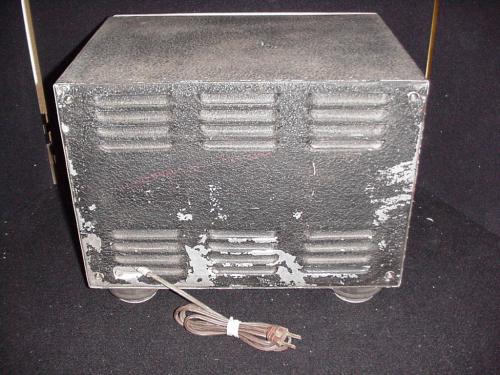

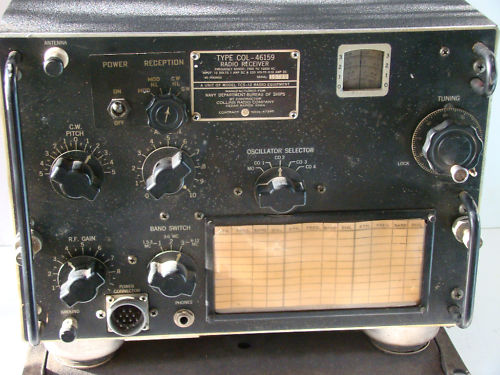

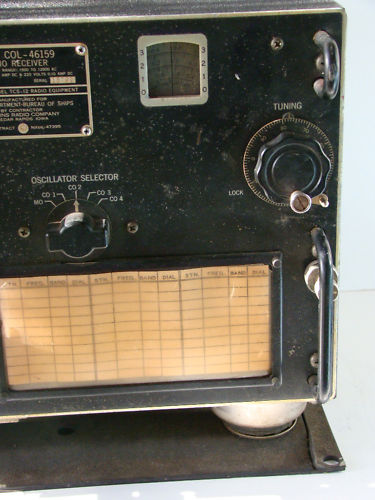

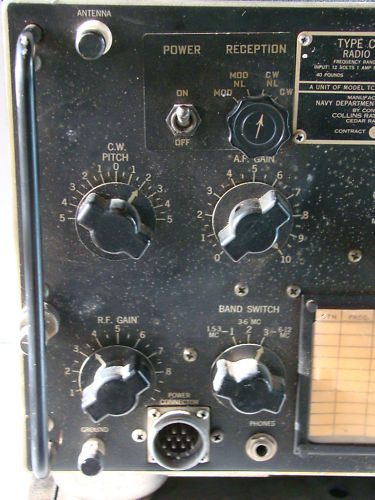

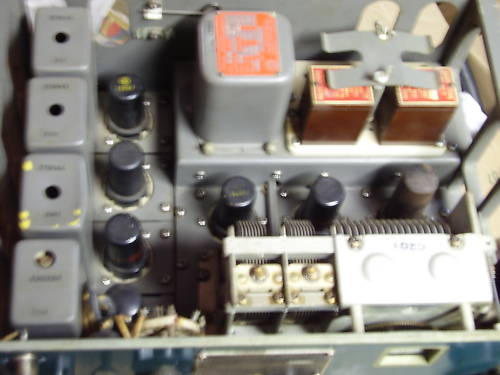

tcs12-rcvr-1105.jpg (52285 bytes) tcs12-rcvr-1107.jpg (42752 bytes) tcs12-rcvr-1106.jpg (51295 bytes) tcs12-rcvr-1108.jpg (58283 bytes)

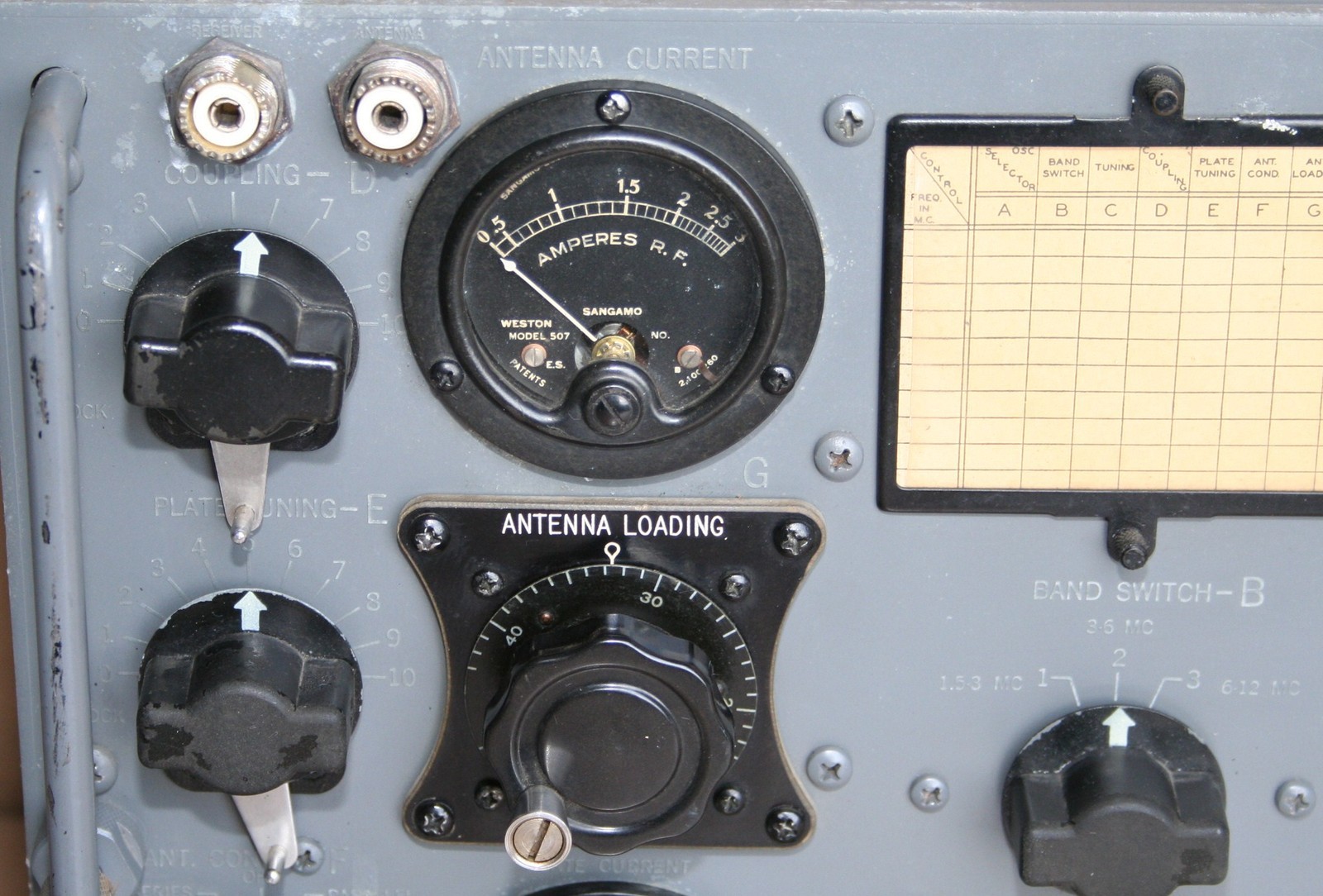

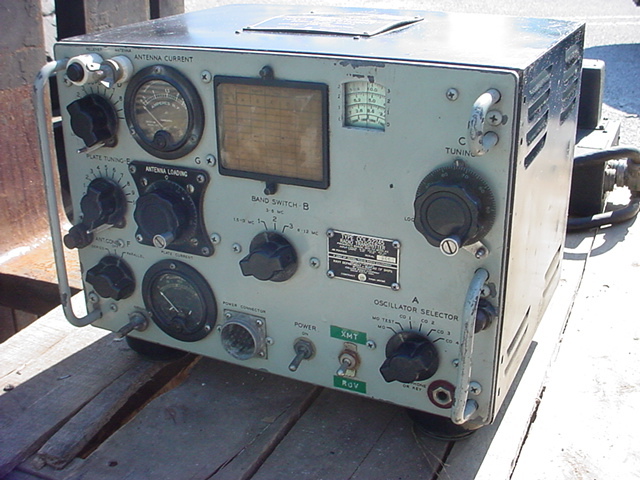

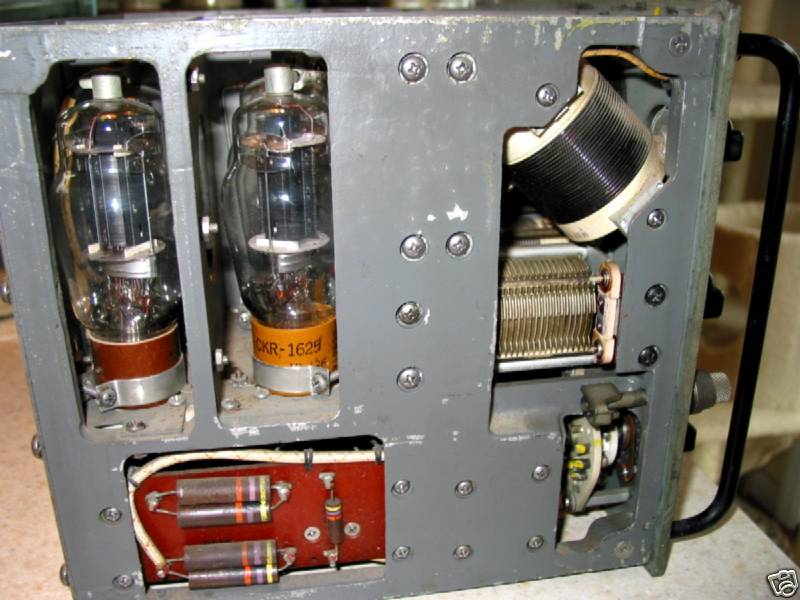

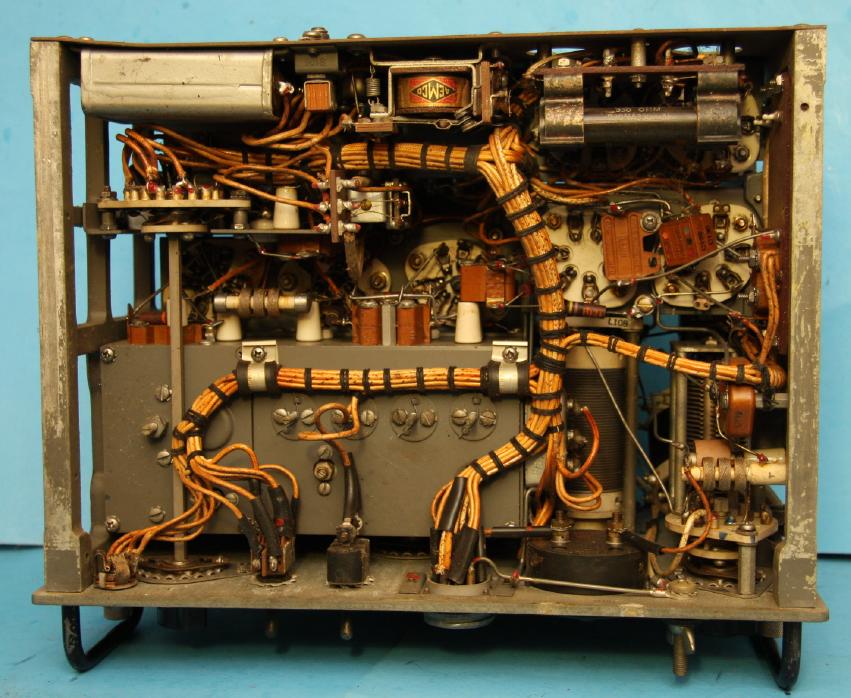

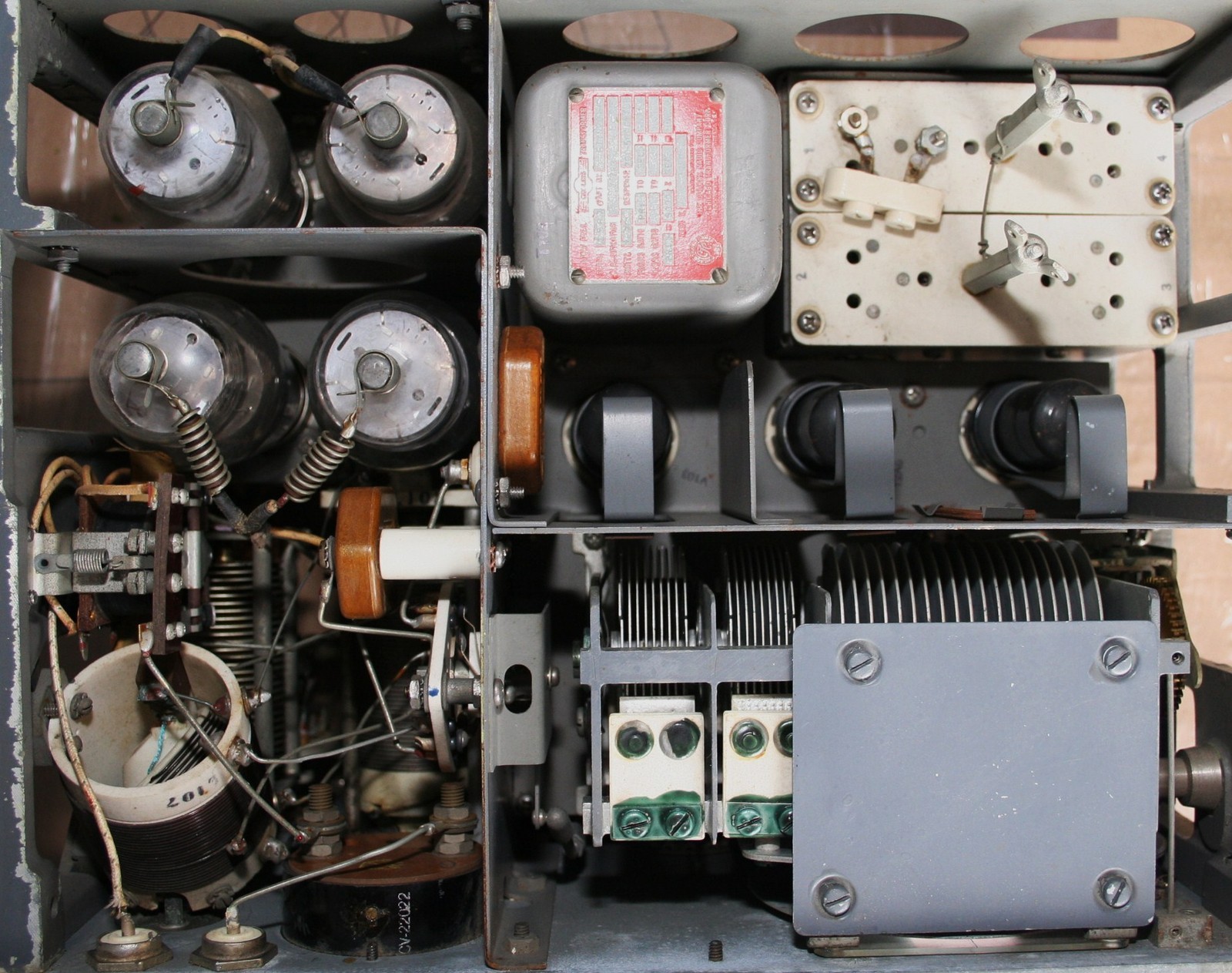

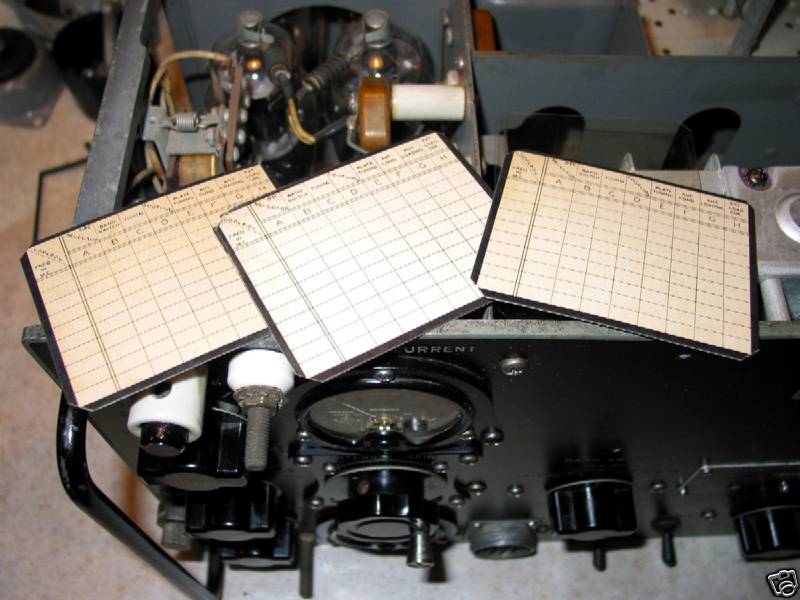

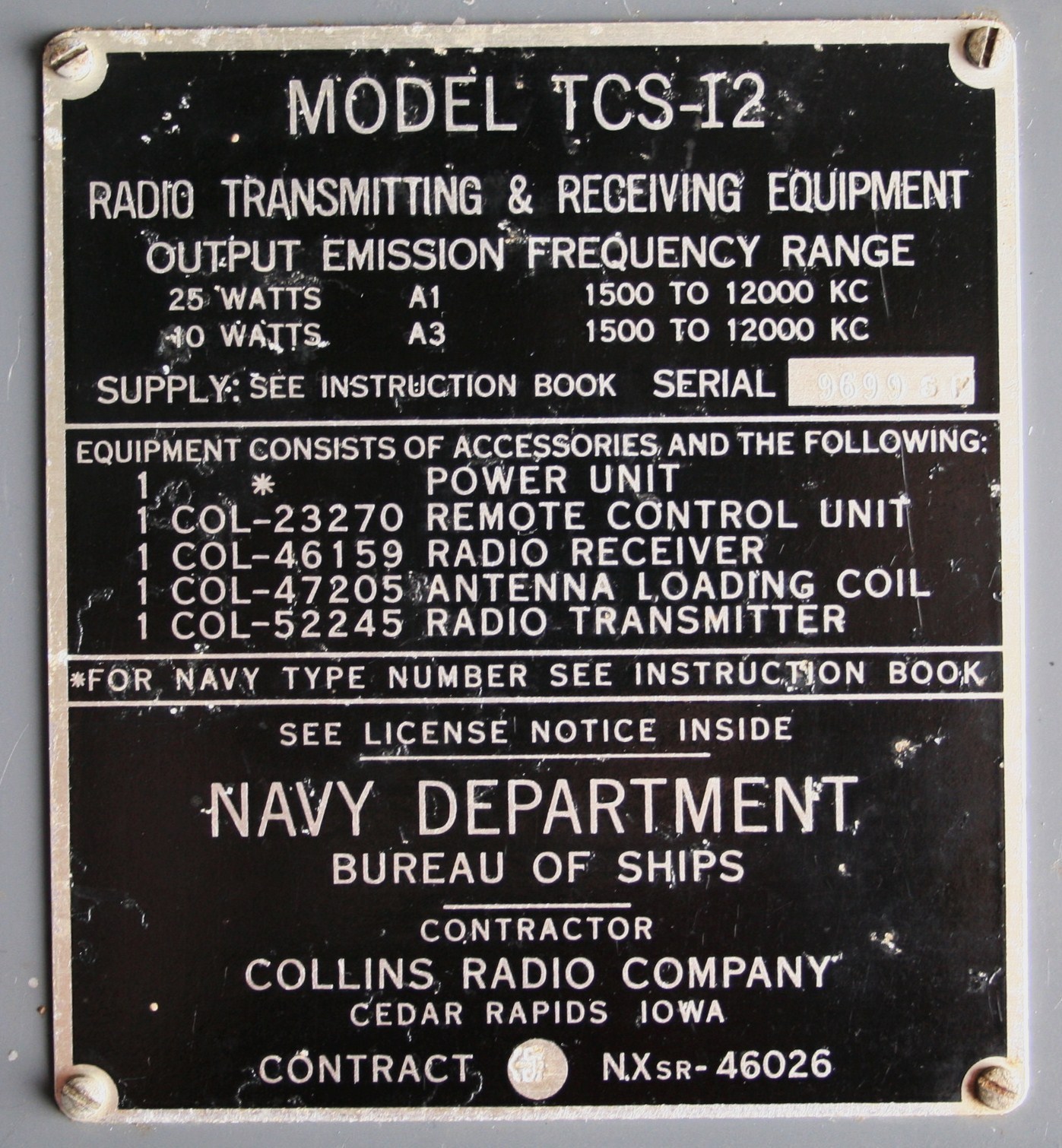

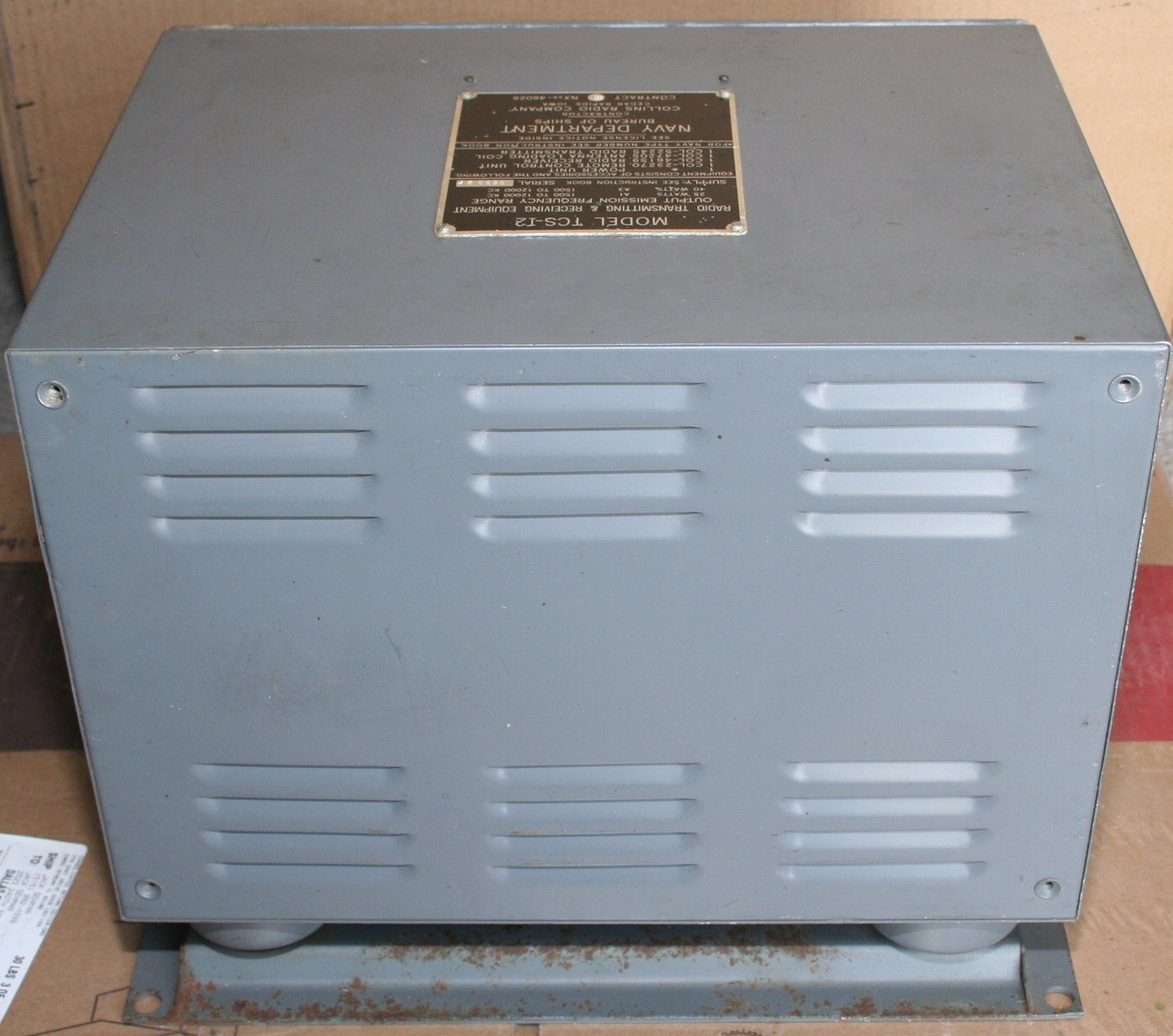

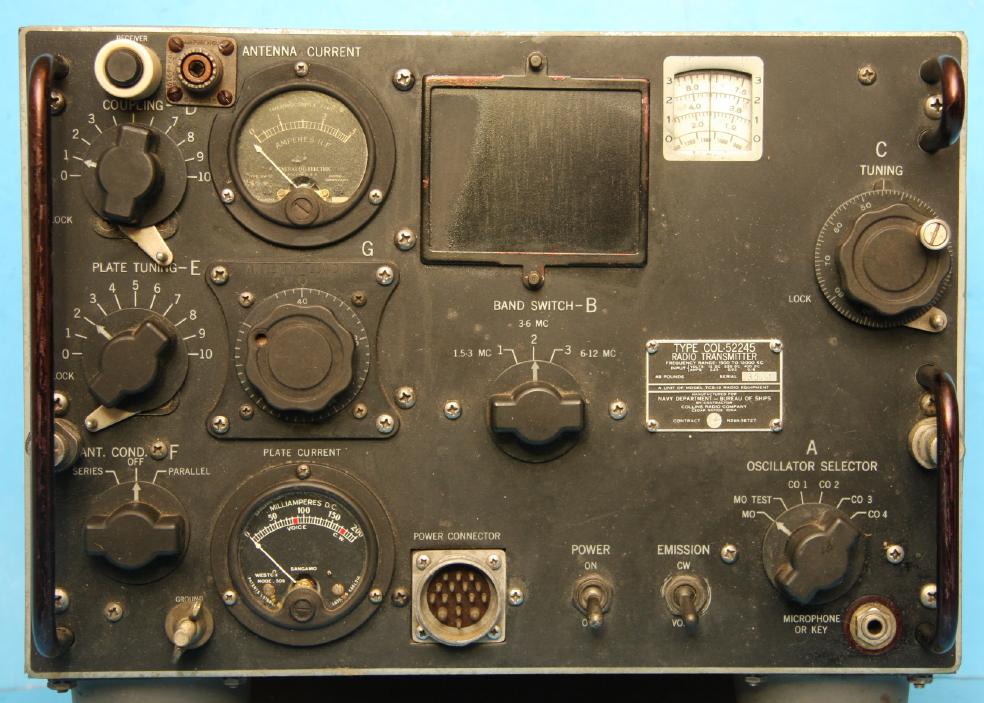

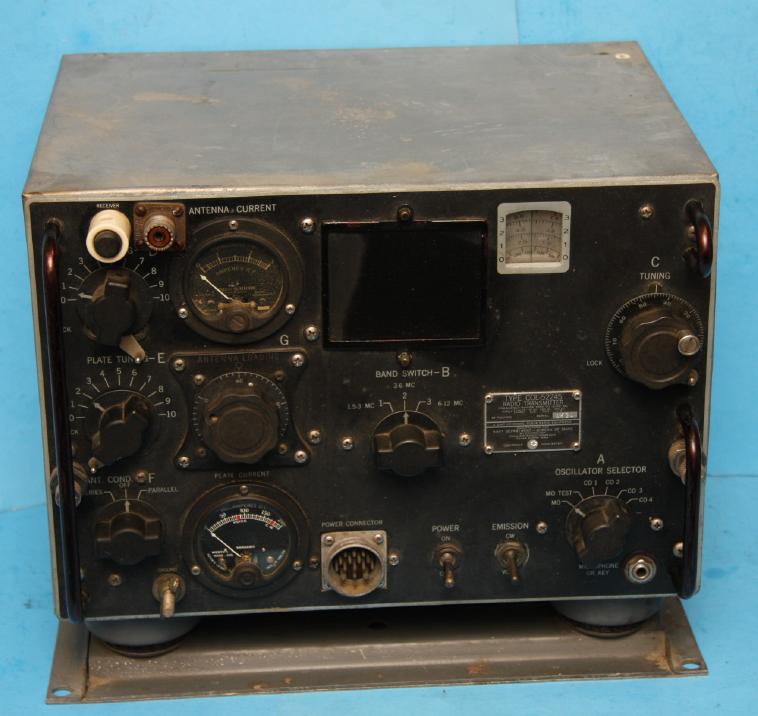

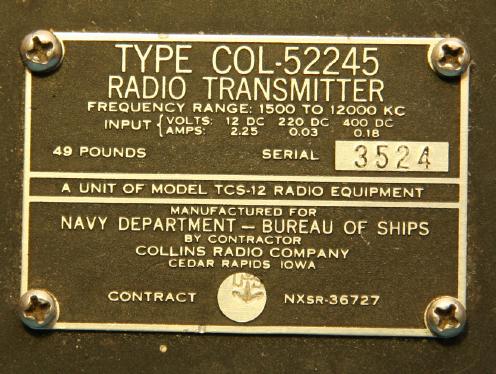

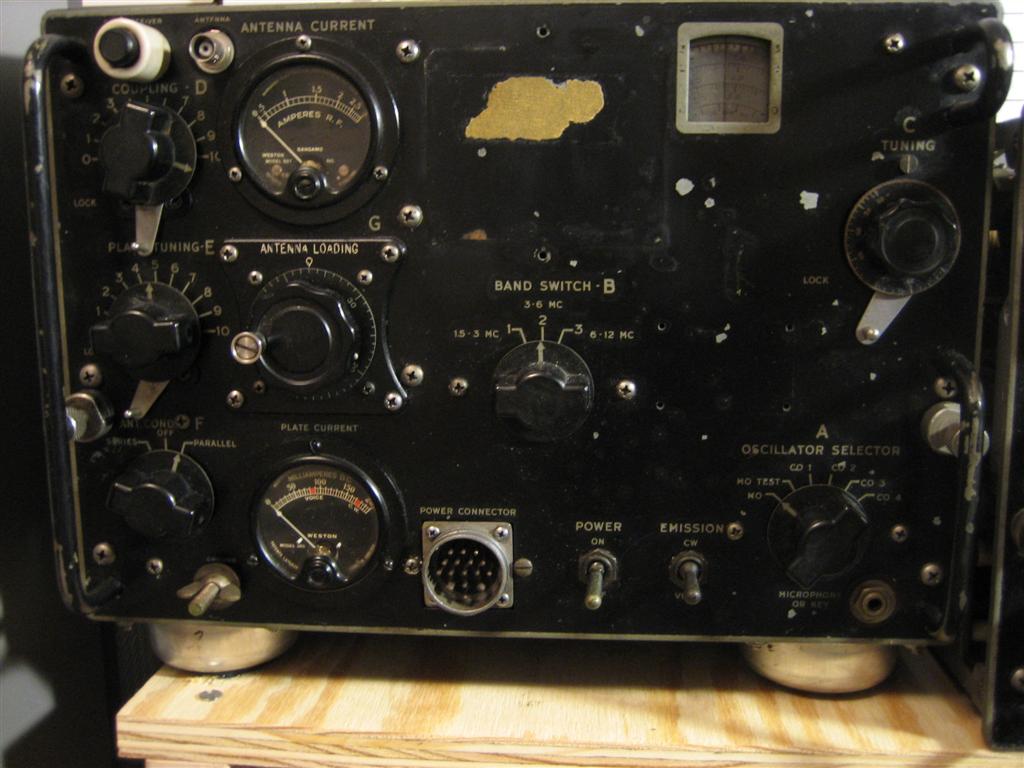

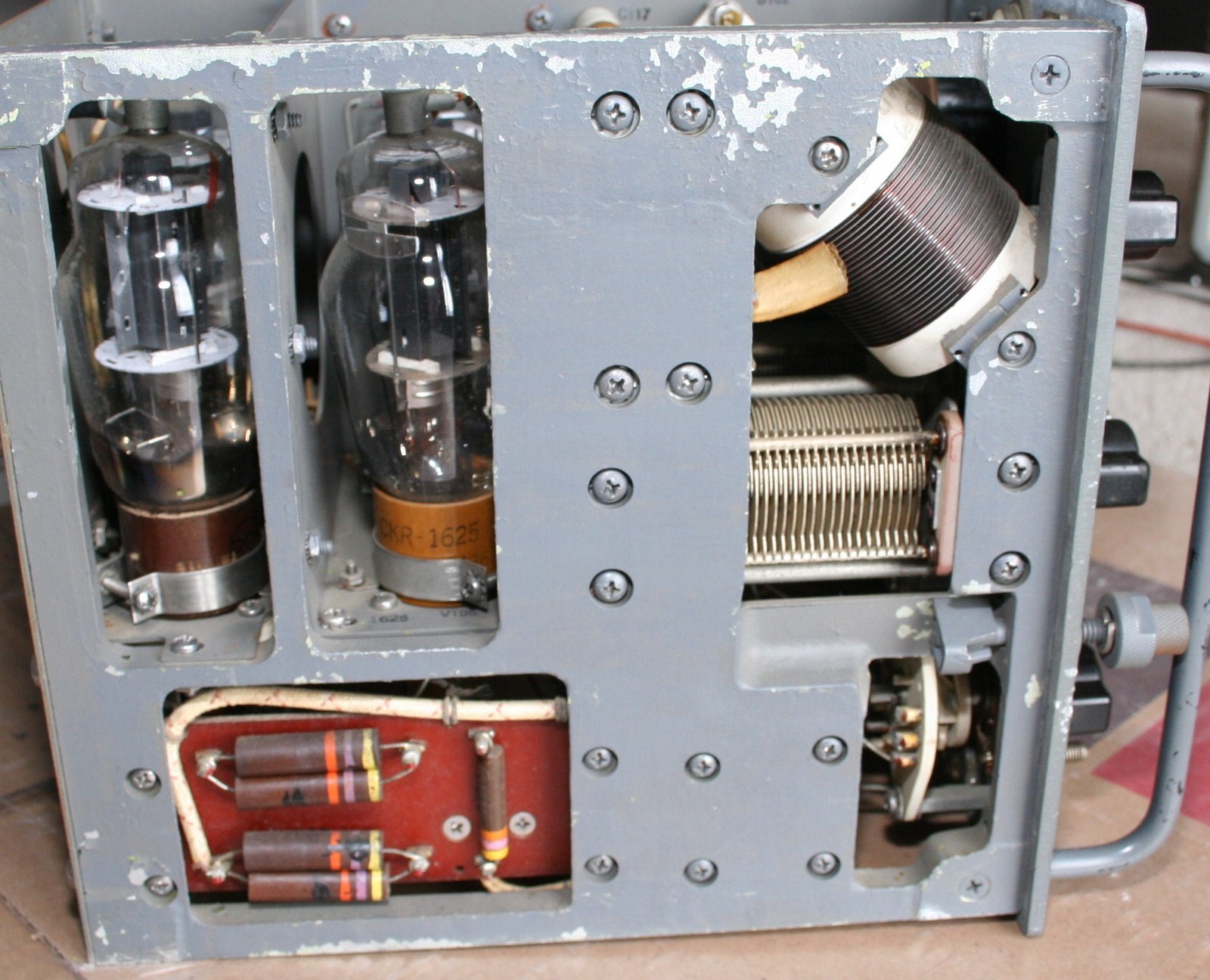

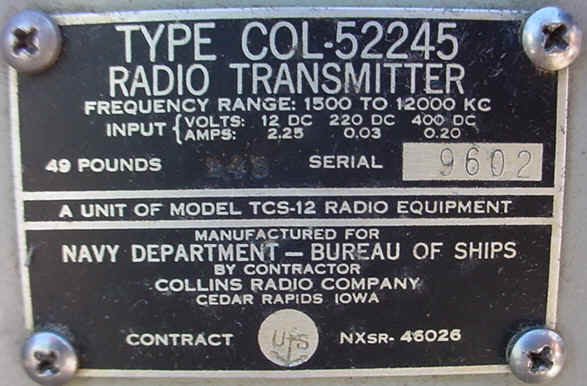

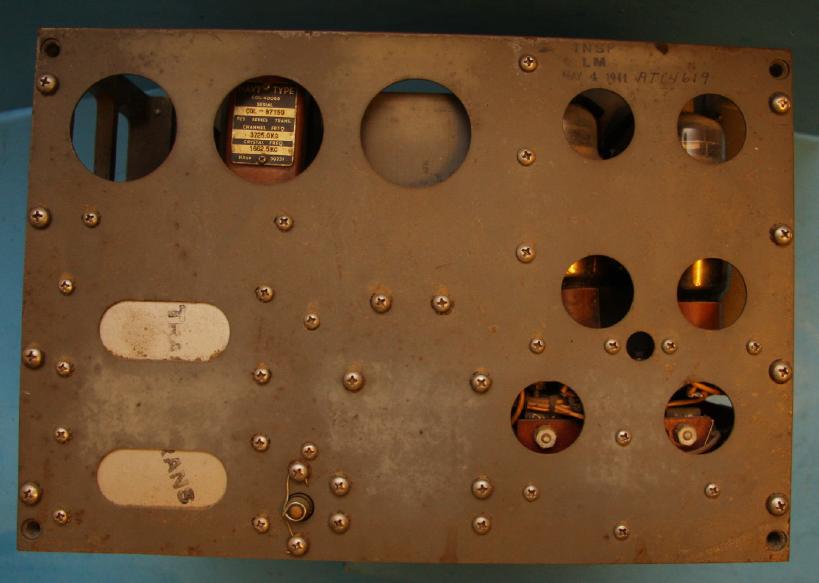

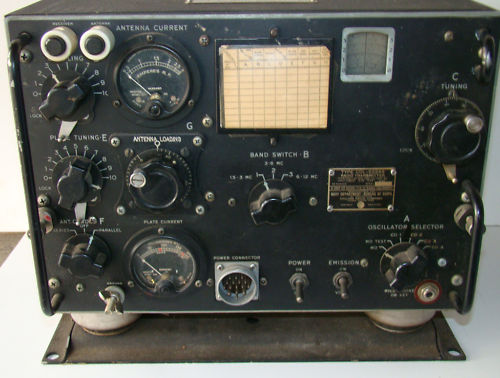

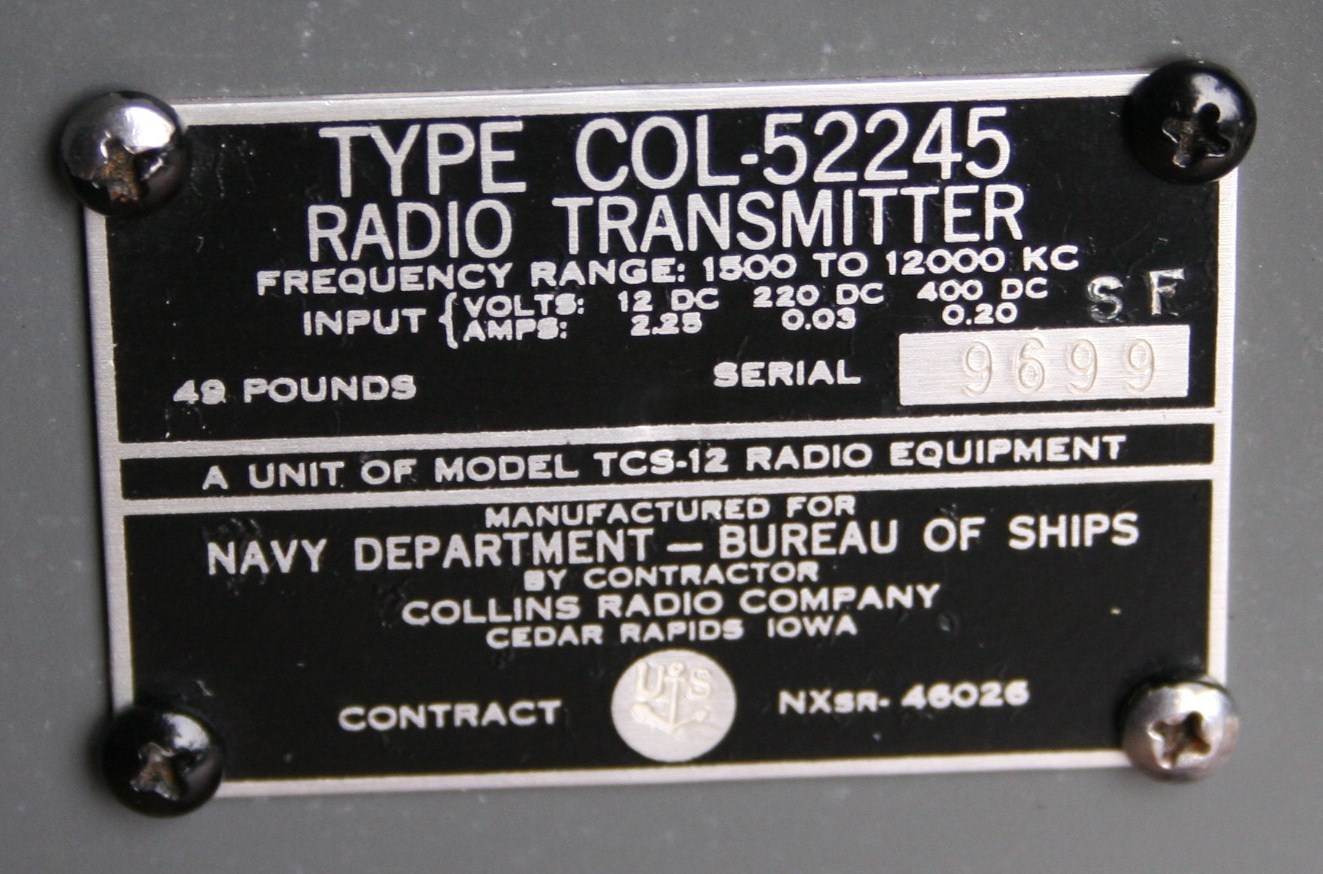

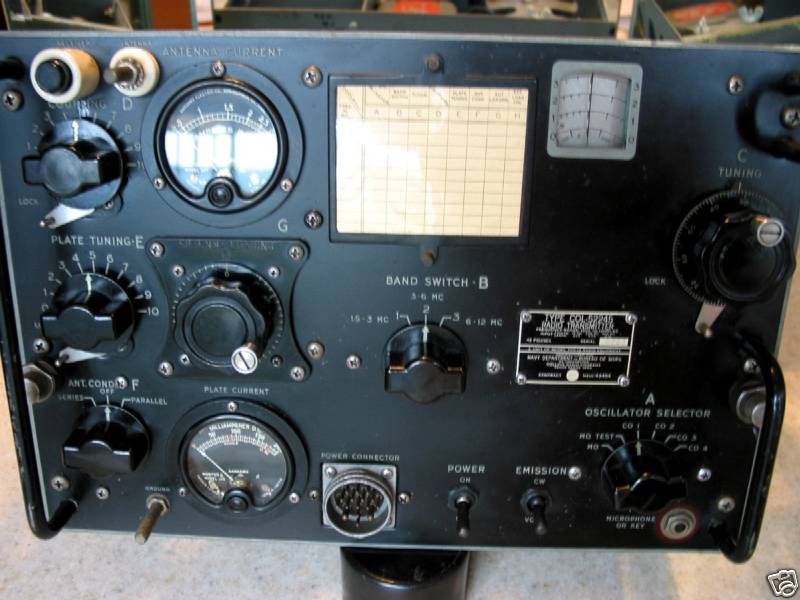

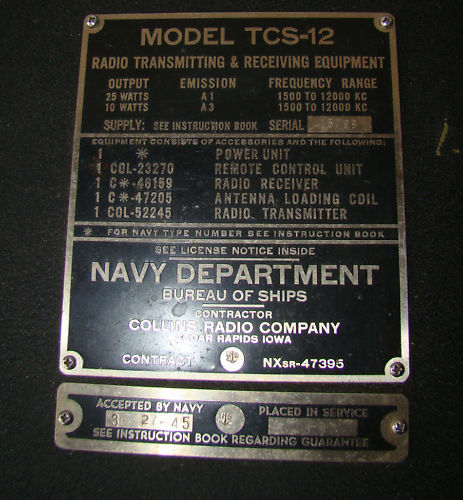

TCS-12 Transmitter
(COL-52245)

tcs12-216.jpg (62975 bytes) tcs12-217.jpg (63329 bytes) tcs12-218.jpg (74998 bytes) tcs12-219.jpg (62382 bytes)

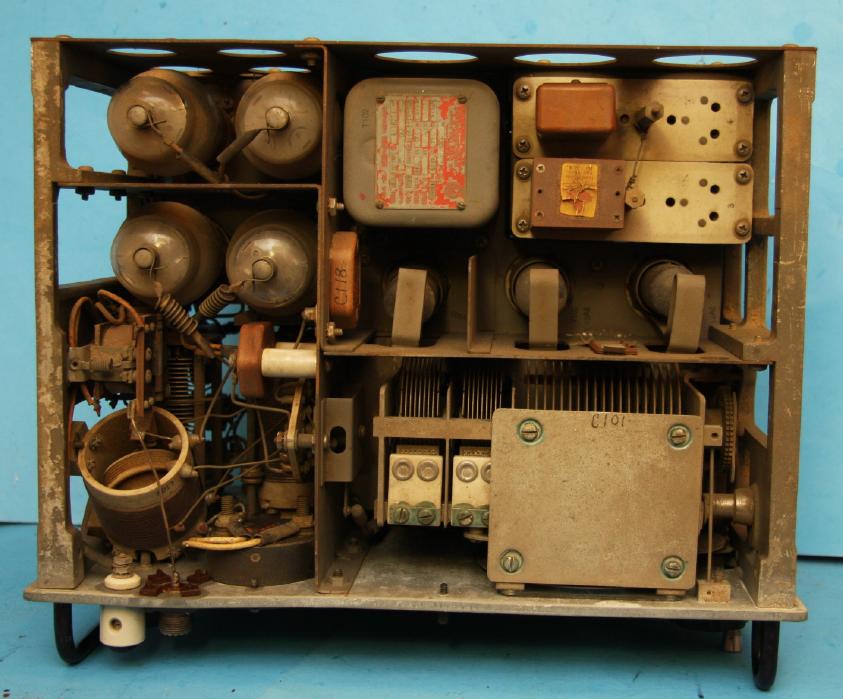

tcs12-xmtr-61.jpg (59820 bytes) tcs12-xmtr-62.jpg (108421 bytes) tcs12-xmtr-63.jpg (53892 bytes) tcs12-xmtr-64.jpg (83975 bytes)
tcs12-xmtr-65.jpg (108104 bytes) tcs12-xmtr-66.jpg (44738 bytes) tcs12-xmtr-67.jpg (45624 bytes) tcs12-xmtr-611.jpg (97551 bytes)

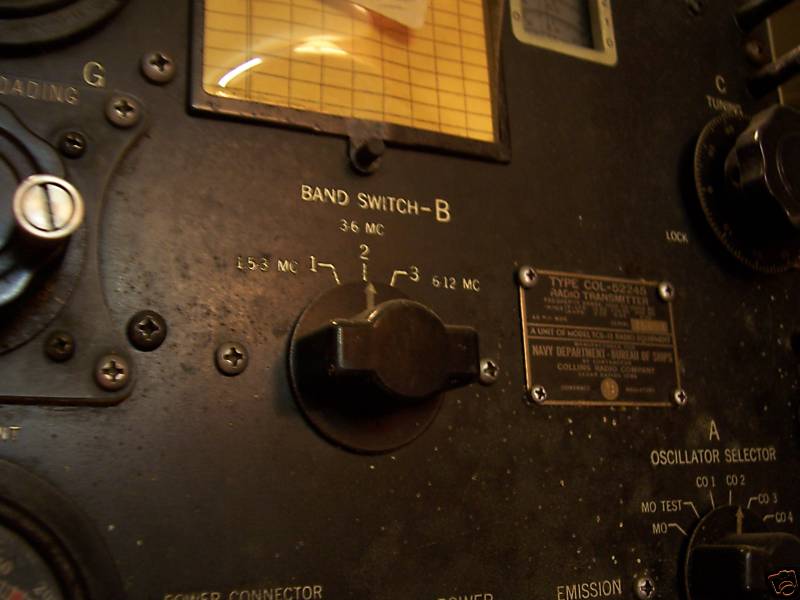

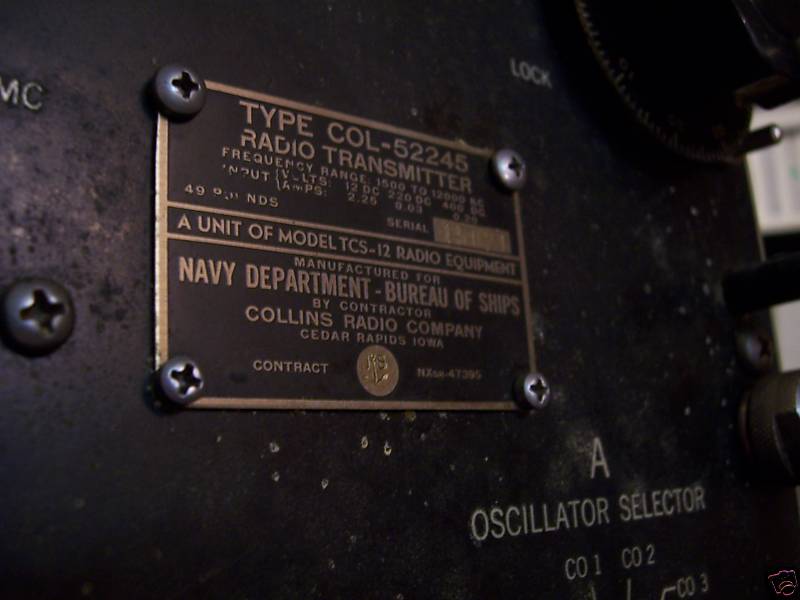

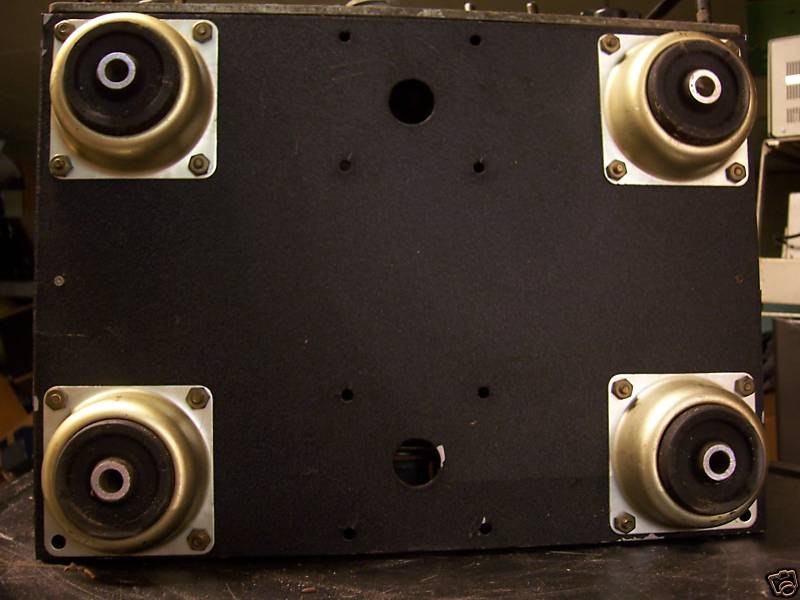

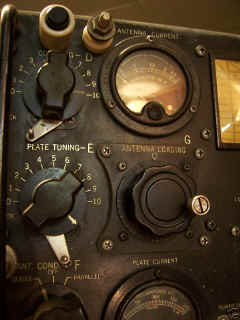

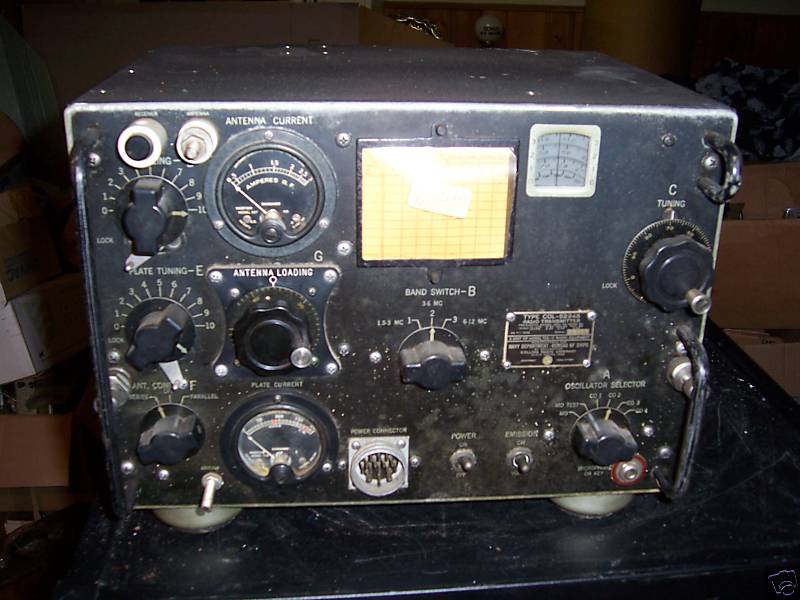

tcs12-xmt-101.JPG (64579 bytes) tcs12-xmt-102.JPG (37503 bytes) tcs12-xmt-106.JPG (50405 bytes) tcs12-xmt-103.JPG (57018 bytes)

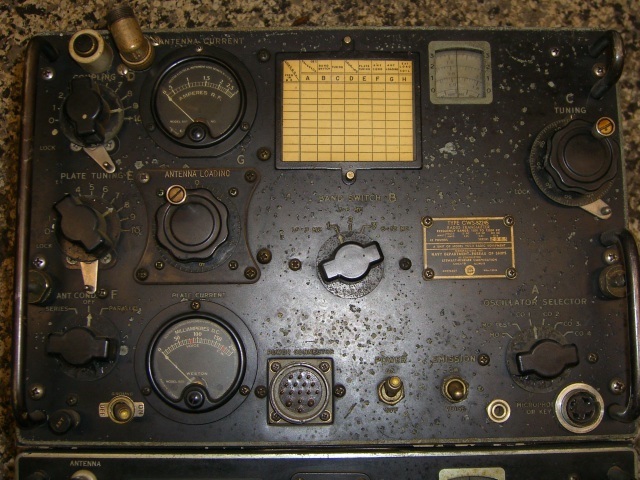

tcs12-111.jpg (132306 bytes) tcs-105.JPG (148531 bytes) tcs-108.JPG (34219 bytes) tcs-101.JPG (146986 bytes)

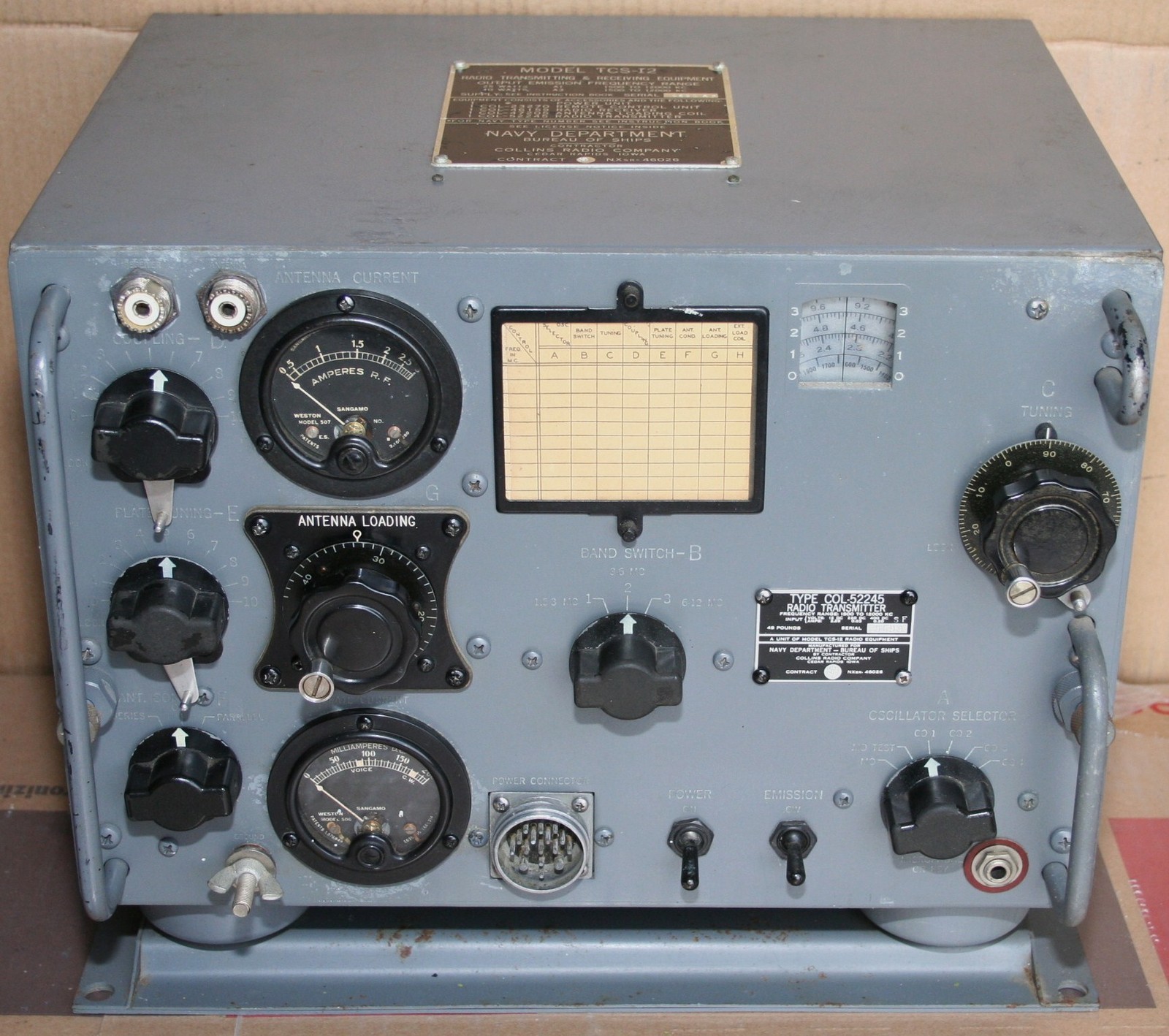

tcs12-120225-01.jpg (442376 bytes) tcs12-120225-06.jpg (405845 bytes) tcs12-120225-03.jpg (439001 bytes) tcs12-120225-04.jpg (353003 bytes)

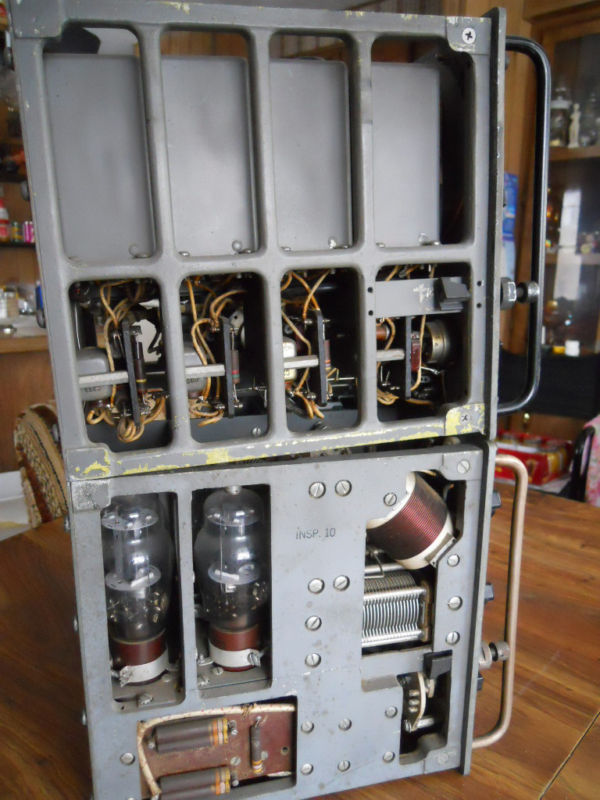

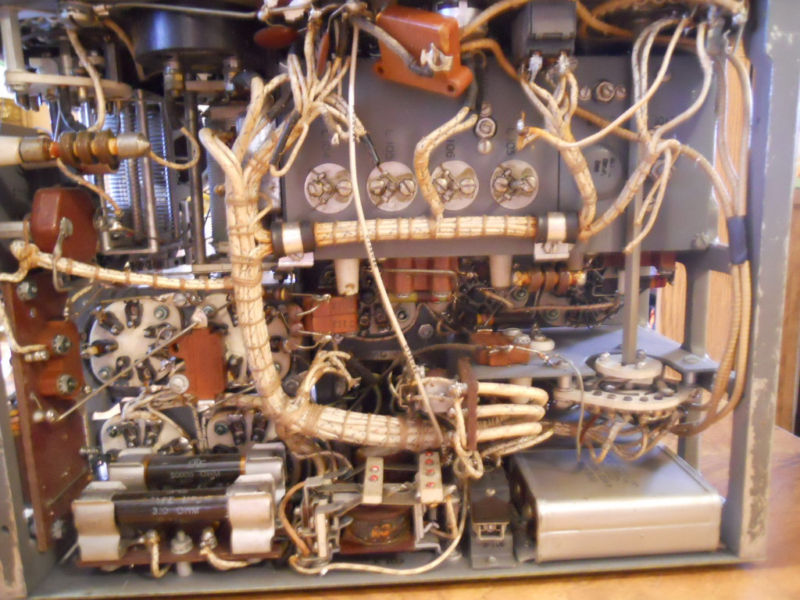

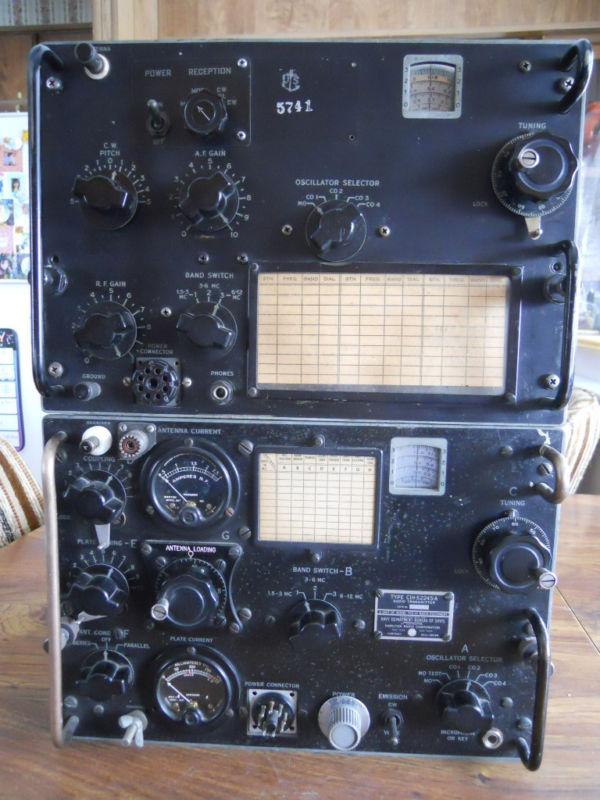

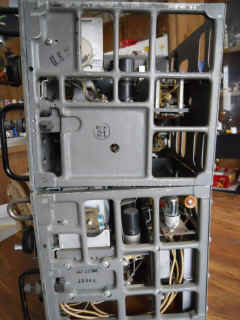

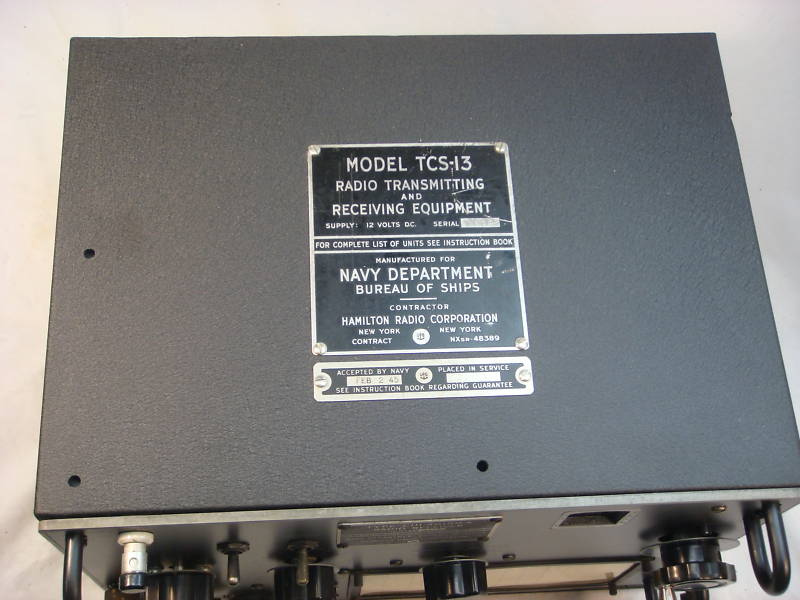

TCS-13

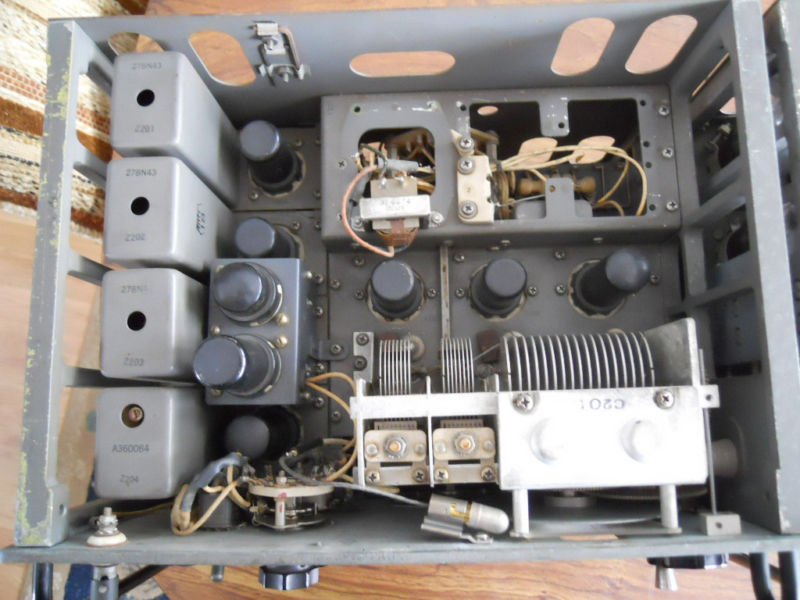

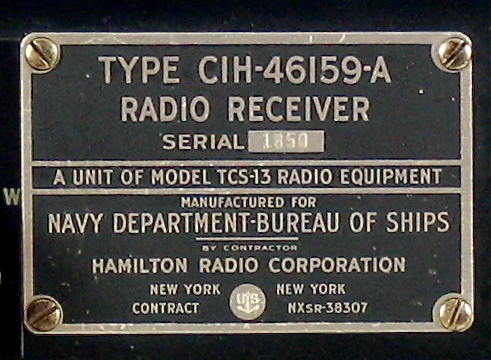

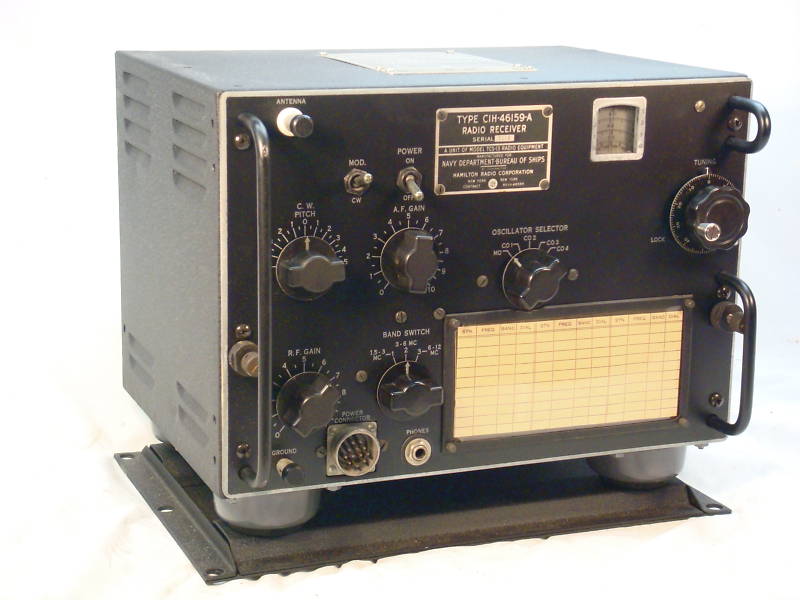

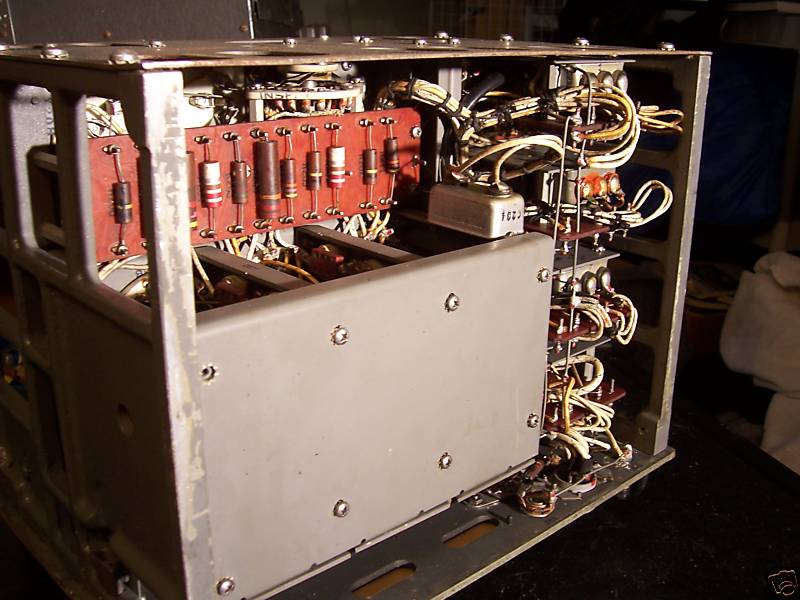

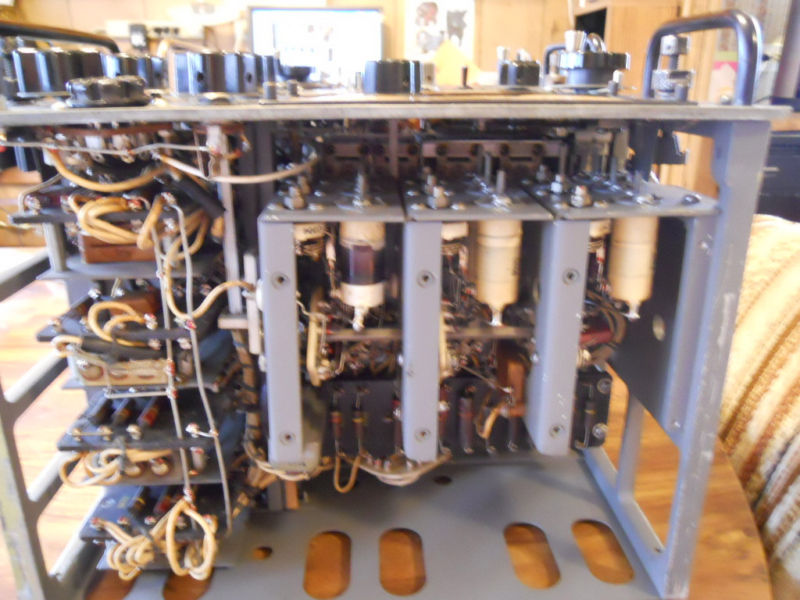

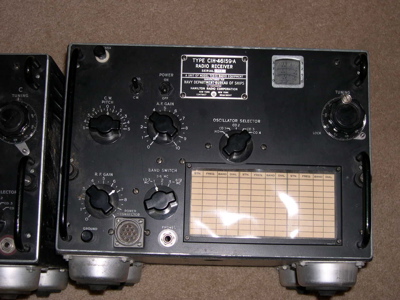

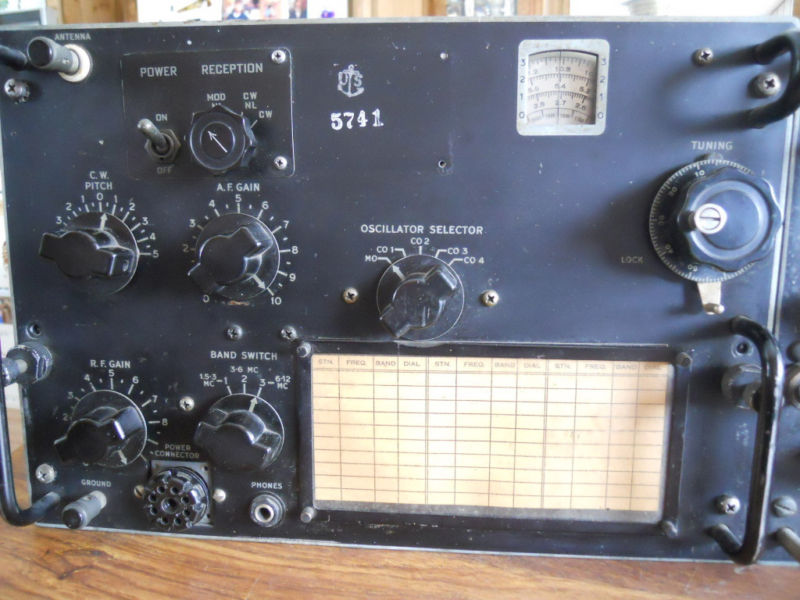

 TCS-13 receiver
(CIH-46159-A)

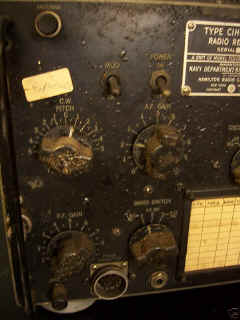

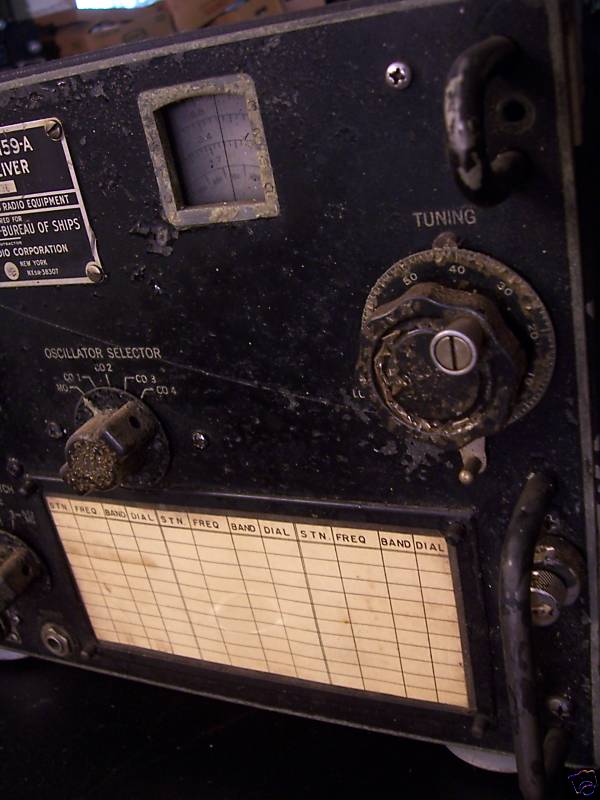

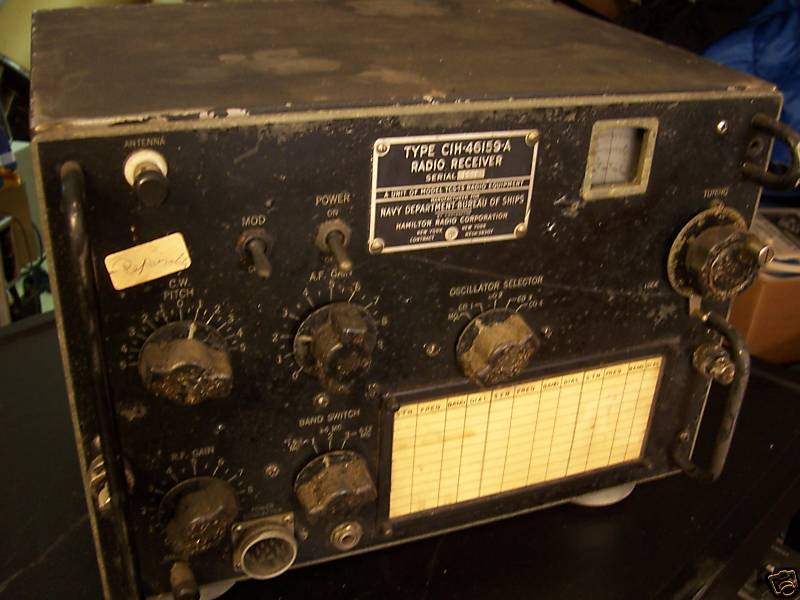

tcs13-rcv-101.JPG (56887 bytes) tcs13-rcv-102.JPG (47606 bytes) tcs13-rcv-103.JPG (58415 bytes) tcs13-rcv-104.JPG (58755 bytes)

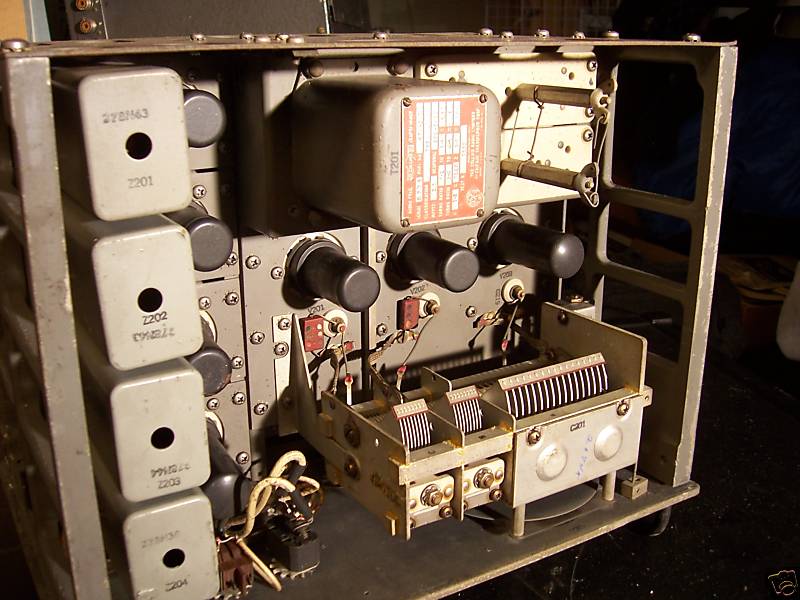

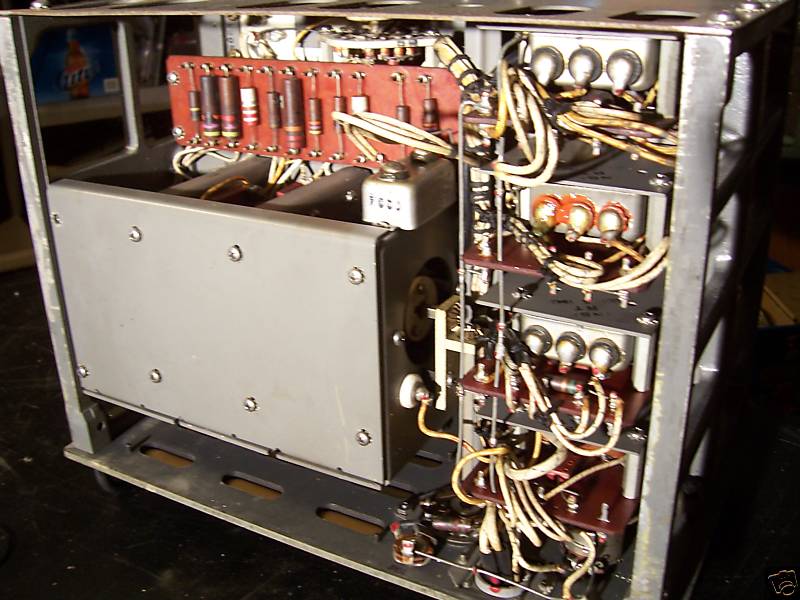

tcs13-rcv-105.JPG (75283 bytes) tcs13-rcv-106.JPG (73194 bytes) tcs13-rcv-107.JPG (79054 bytes) tcs13-rcv-108.JPG (70963 bytes)

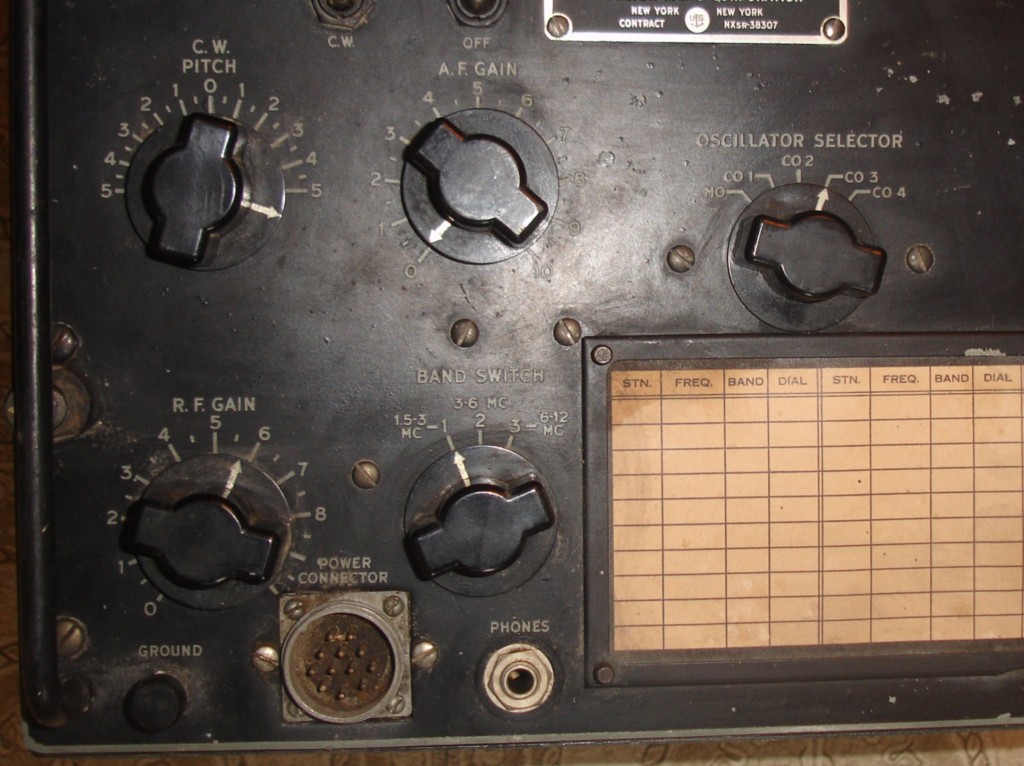

tcs14-rcv-02.jpg (148644 bytes) tcs14-rcv-03.jpg (172066 bytes) tcs14-rcv-04.jpg (140598 bytes) tcs14-rcv-01.jpg (149587 bytes)

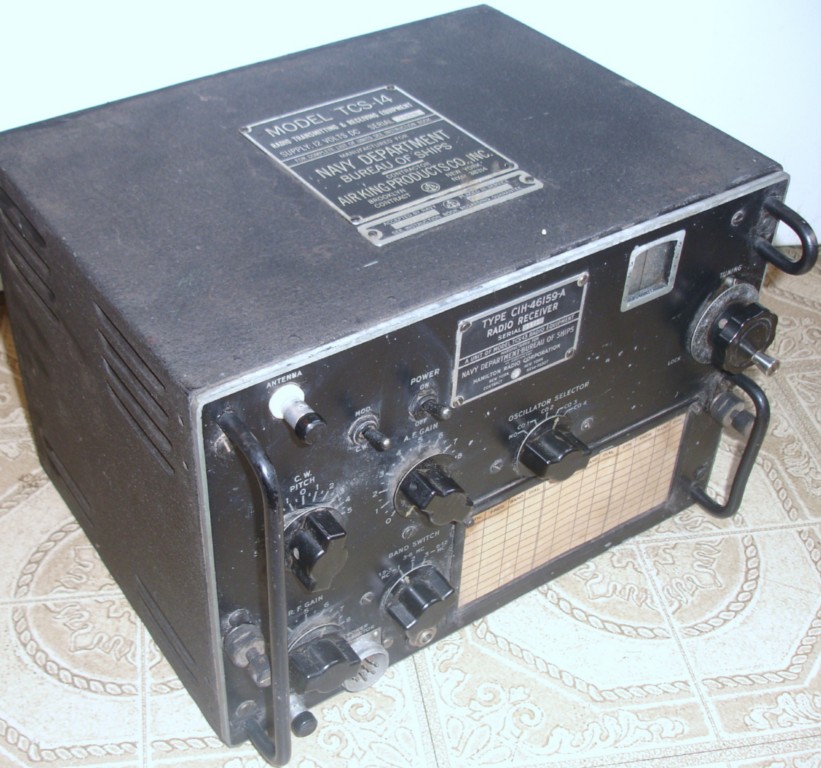

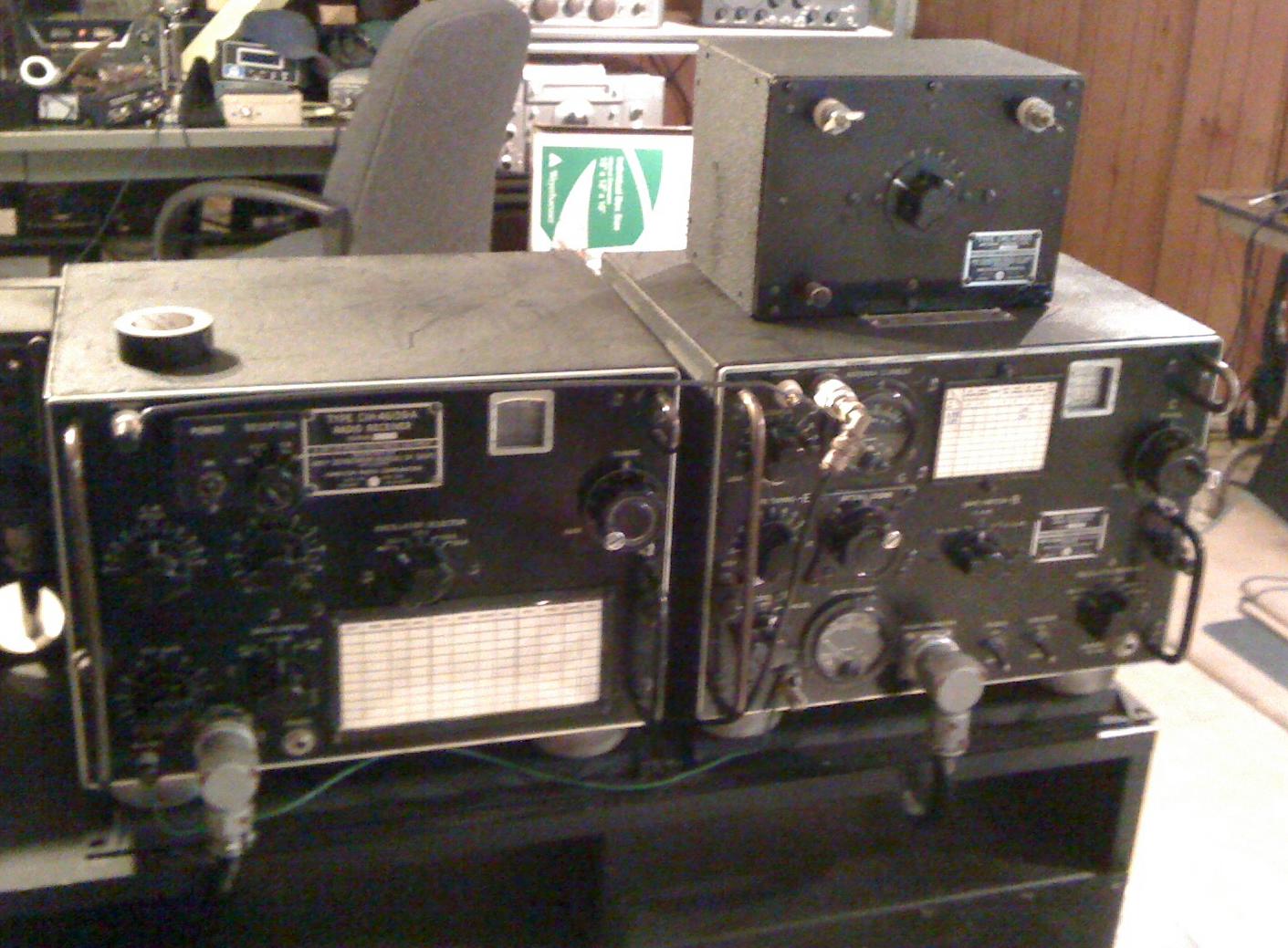

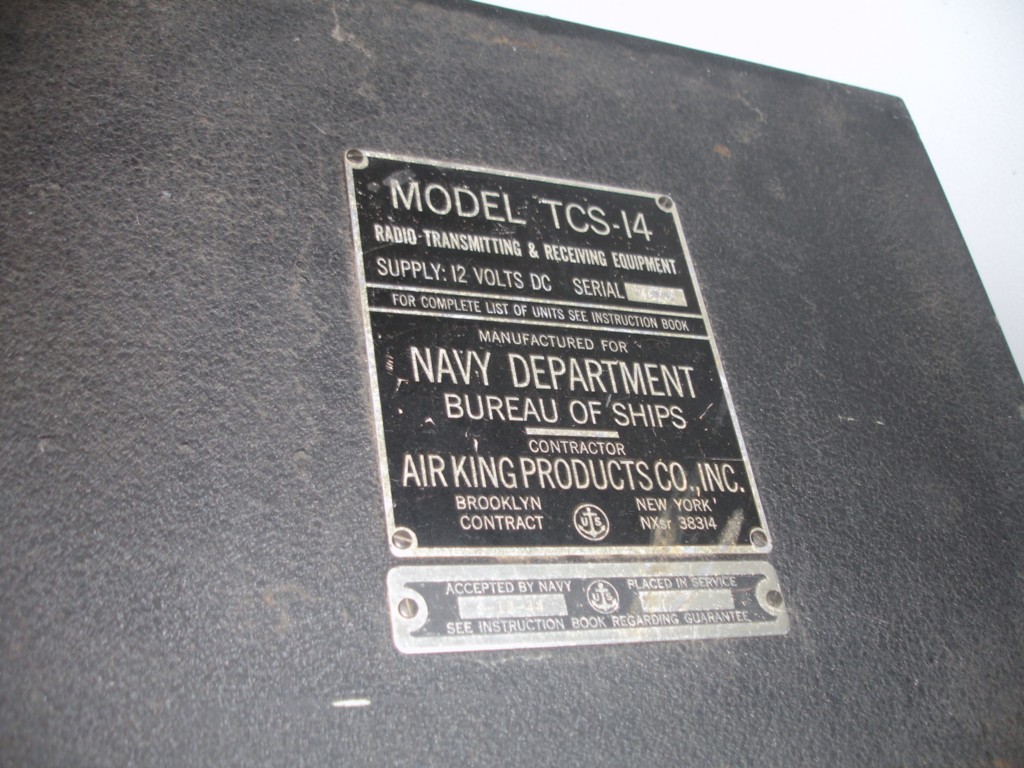

TCS-13 receiver with TCS-14 cabinet

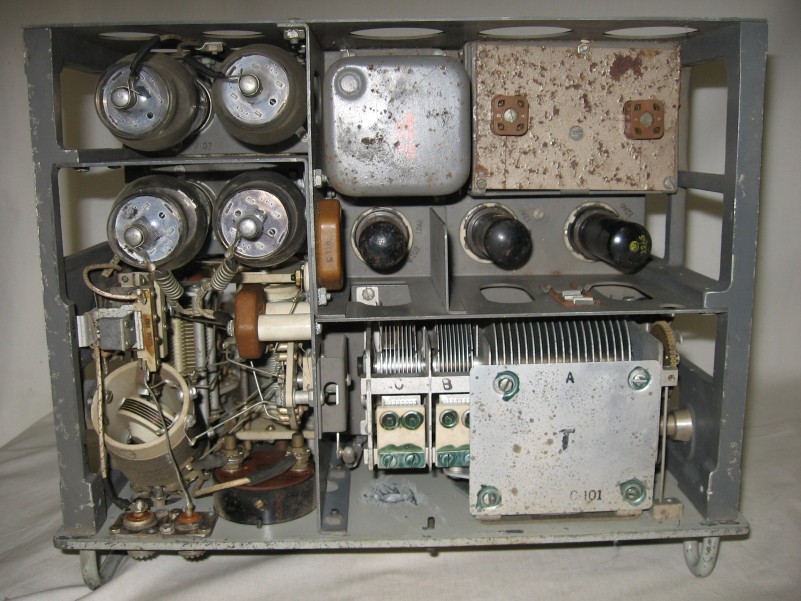

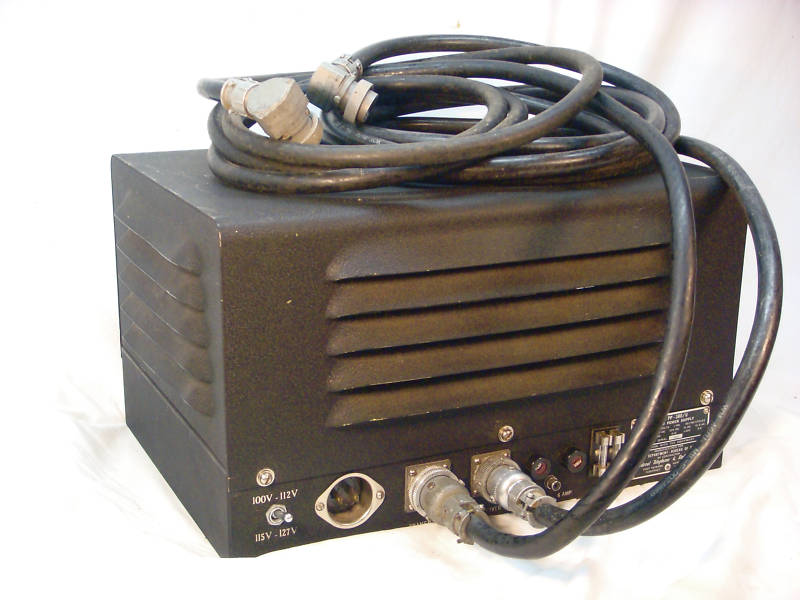

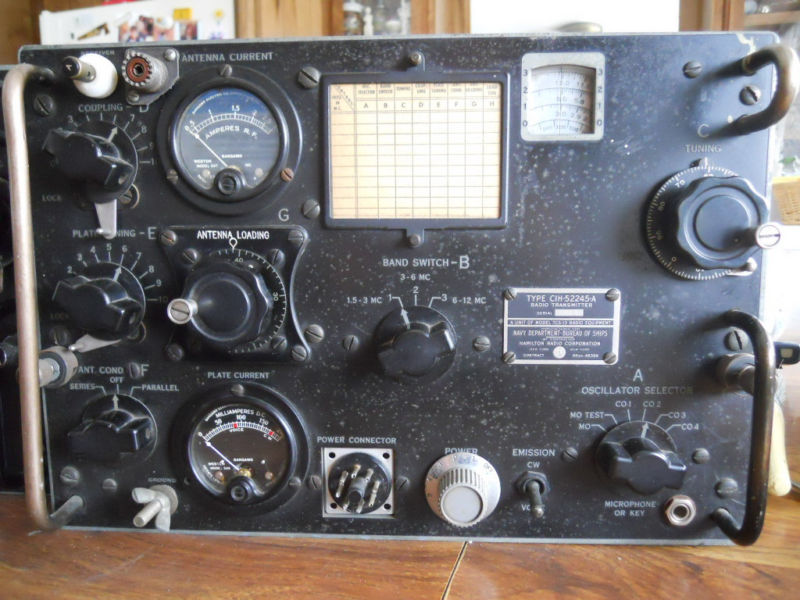

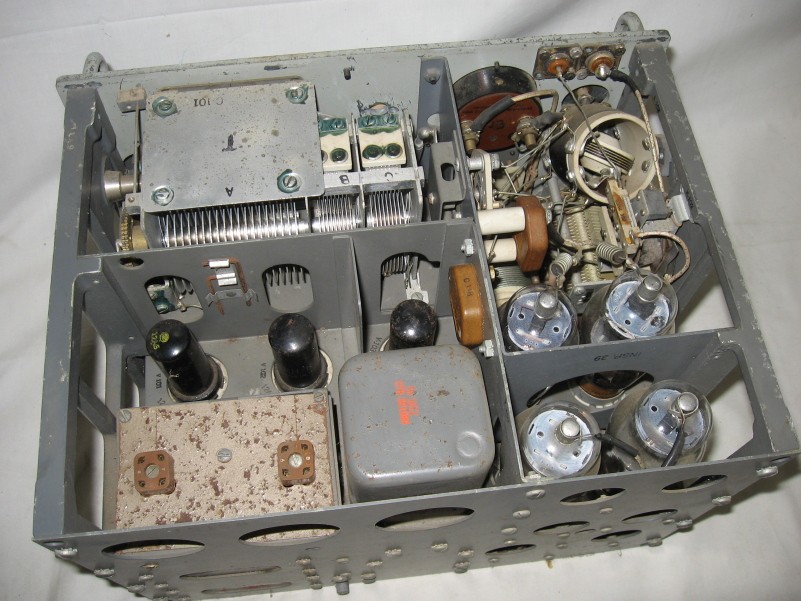

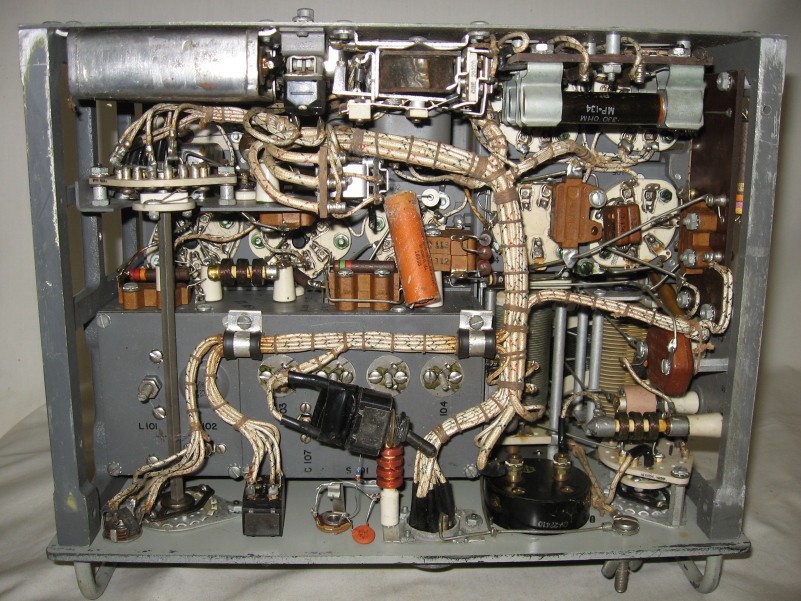

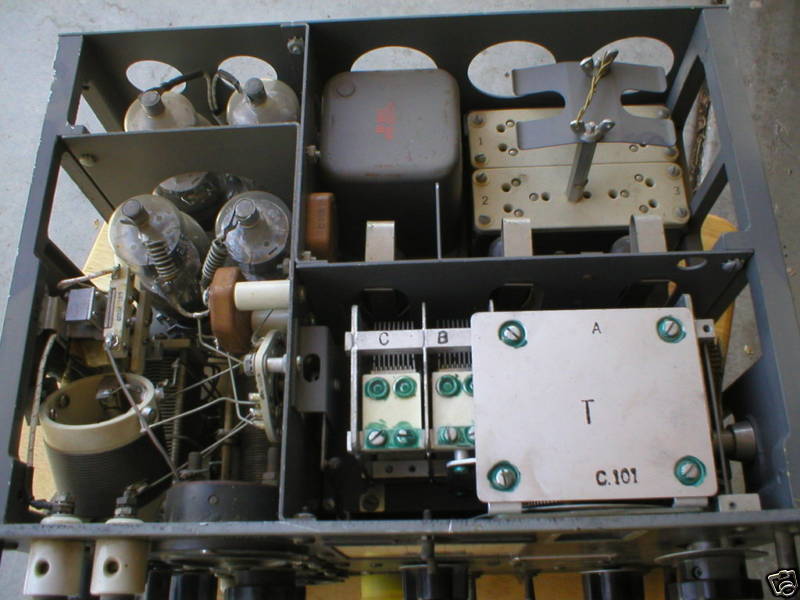

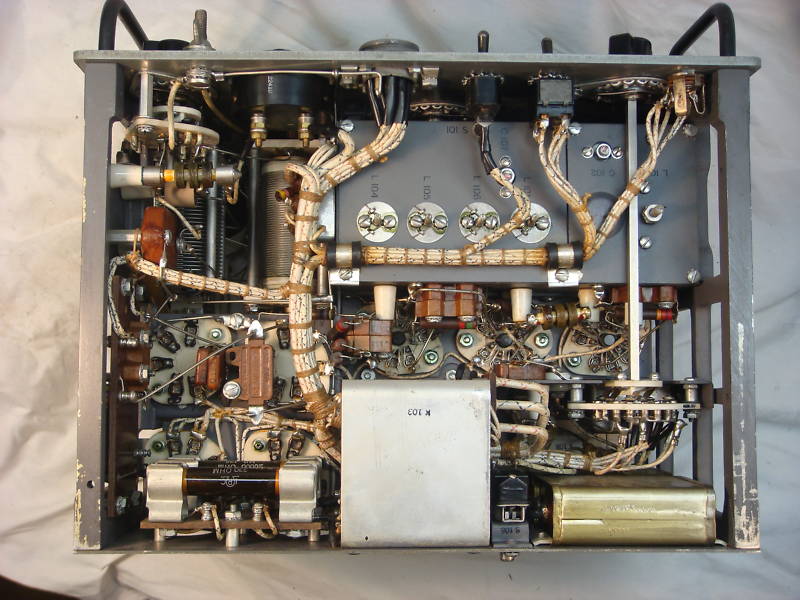

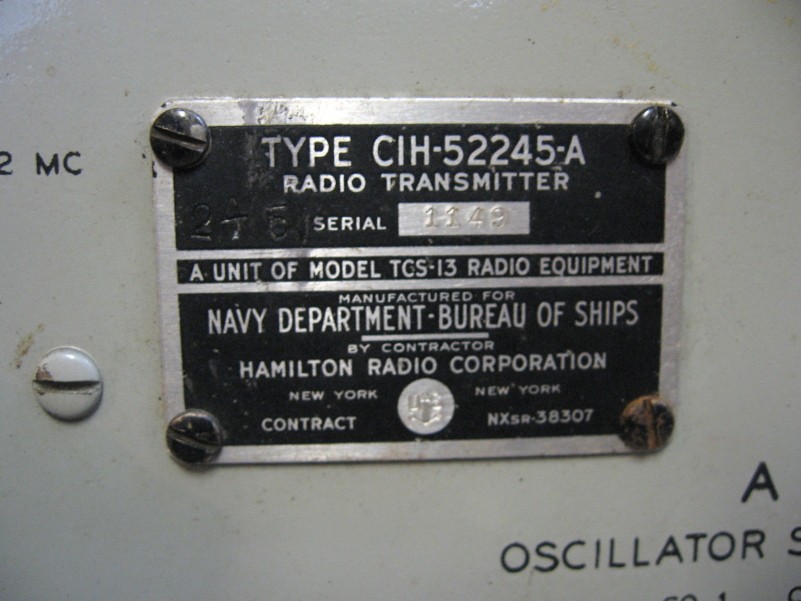

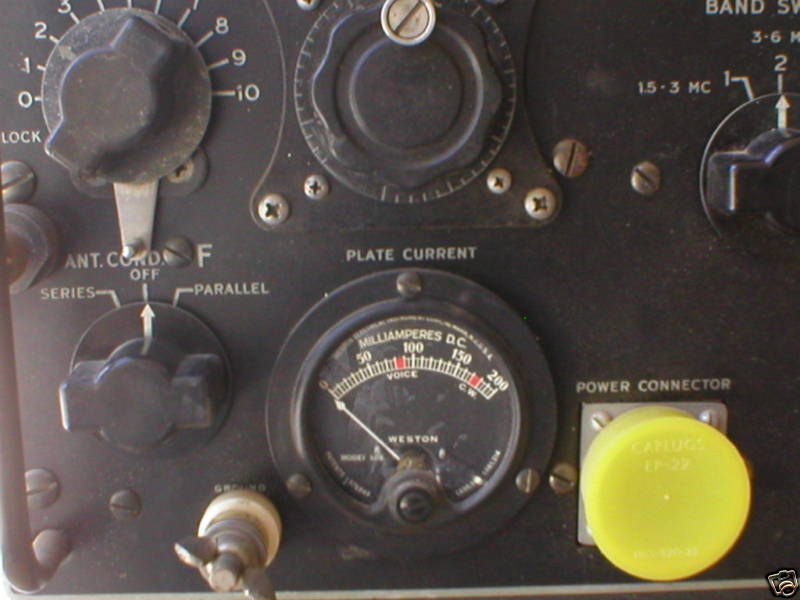

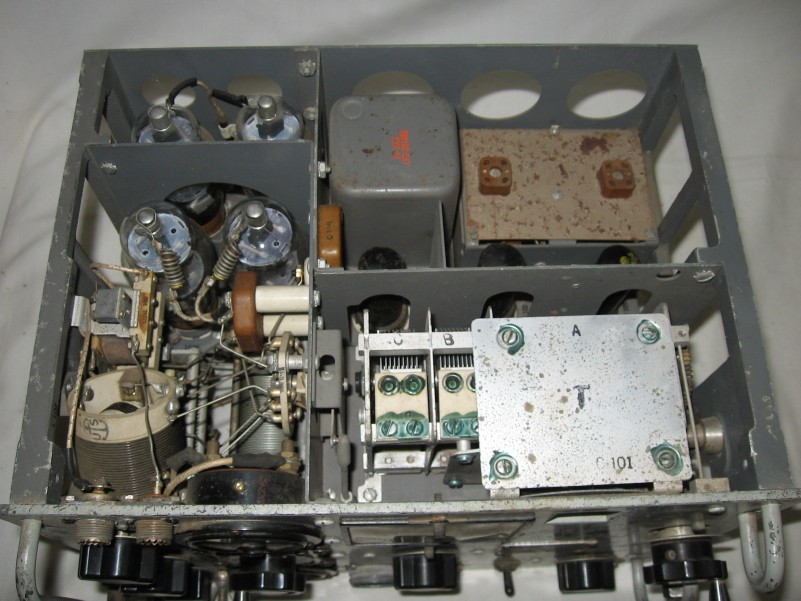

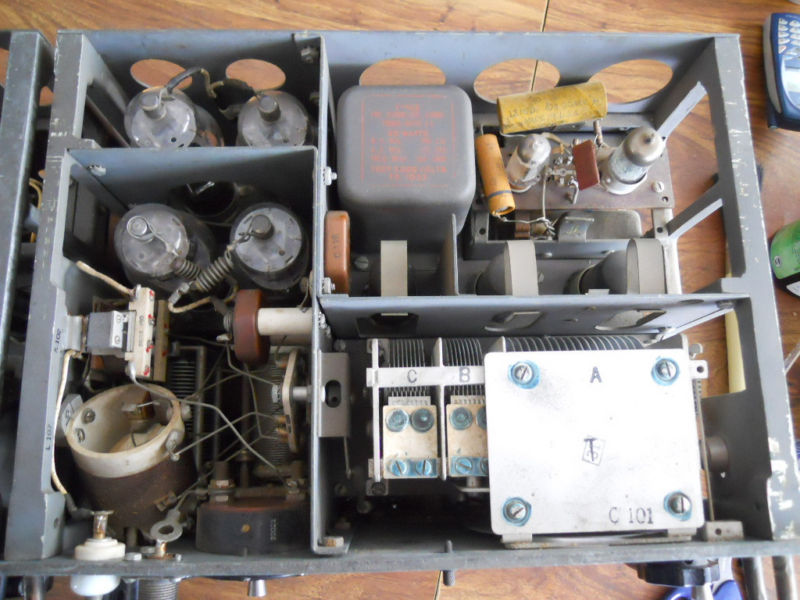

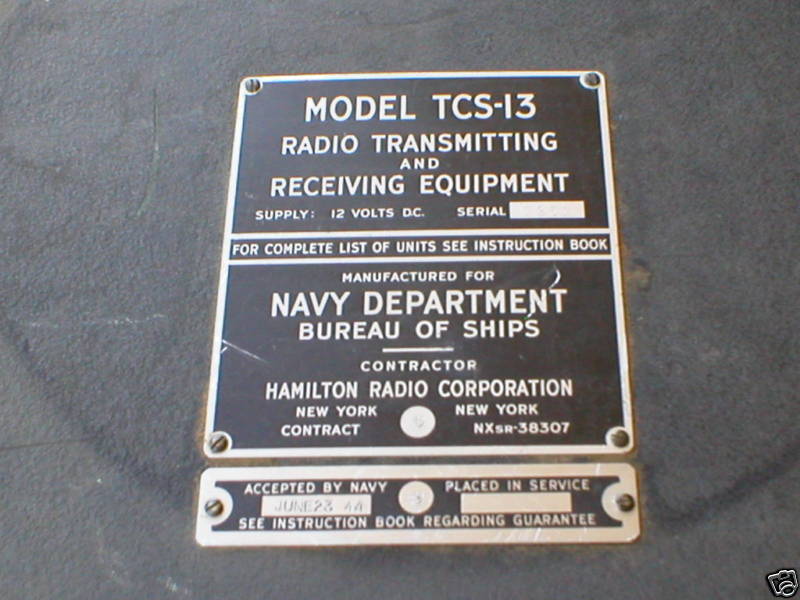

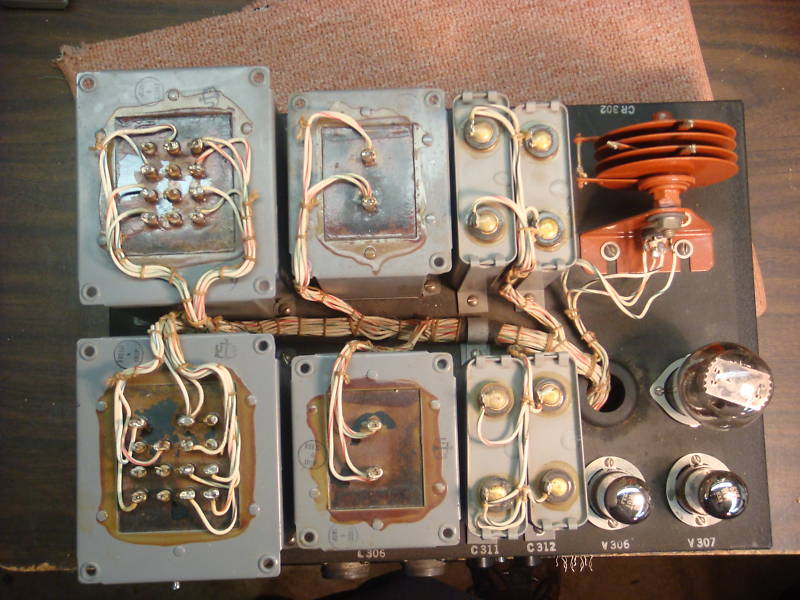

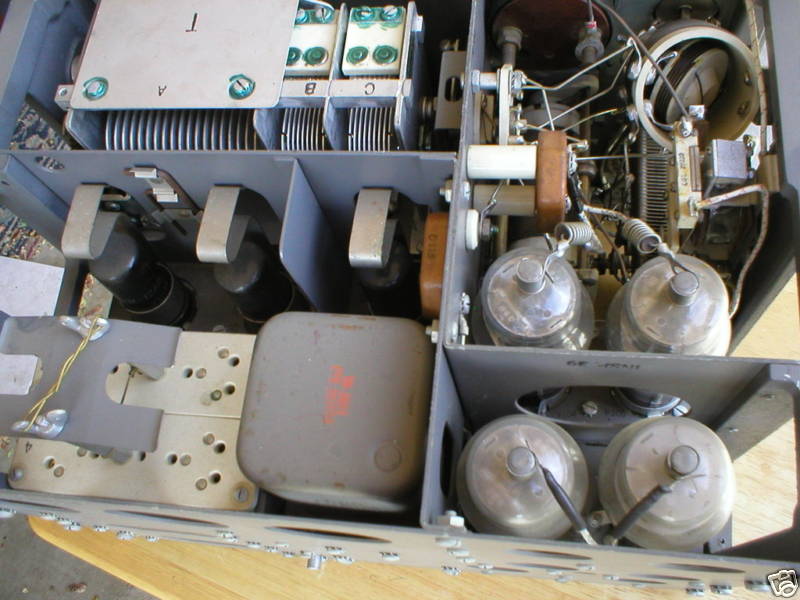

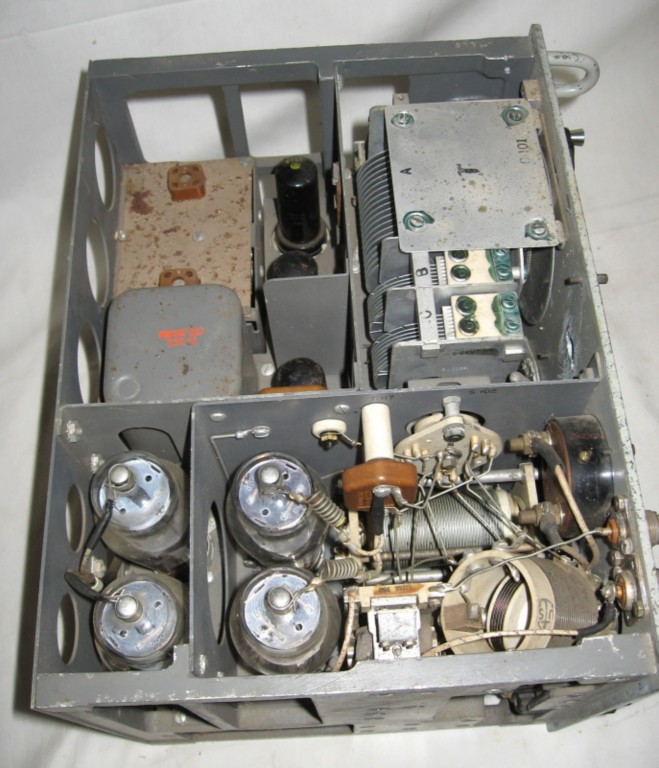

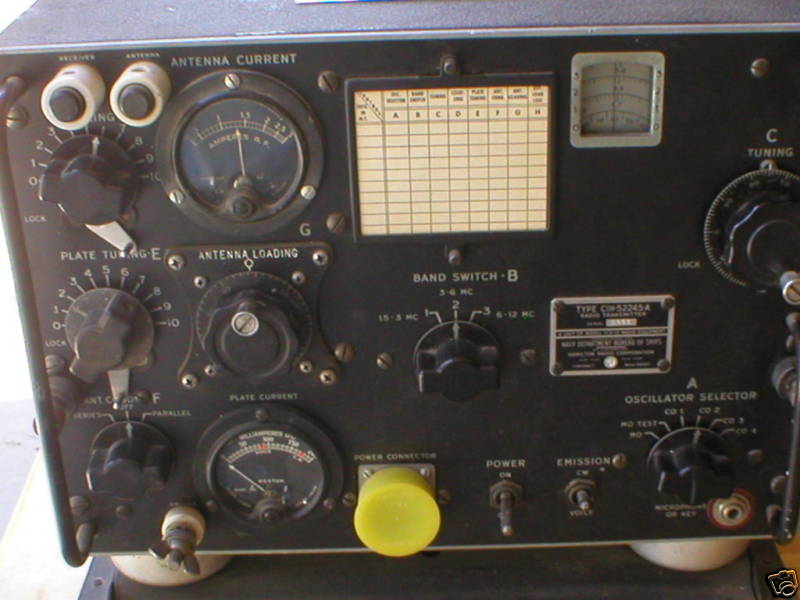

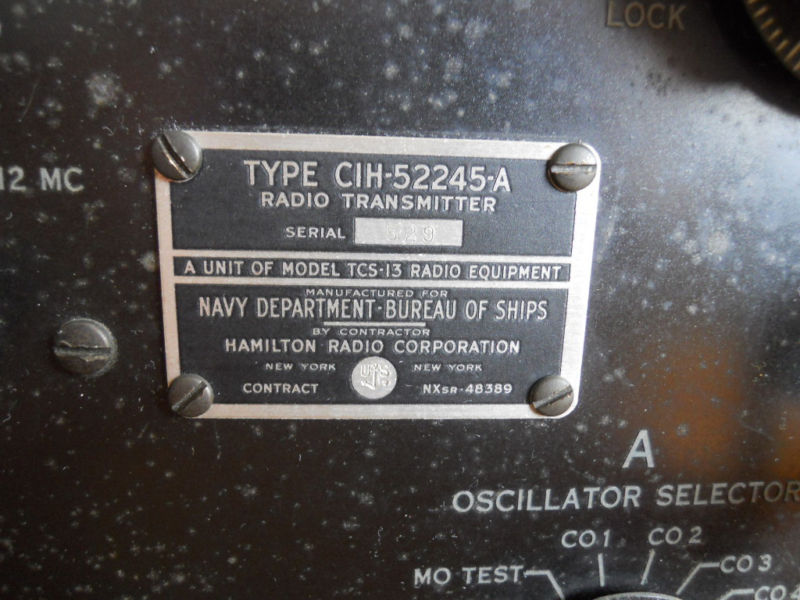

TCS-13 transmitter
(CIH-52245-A)

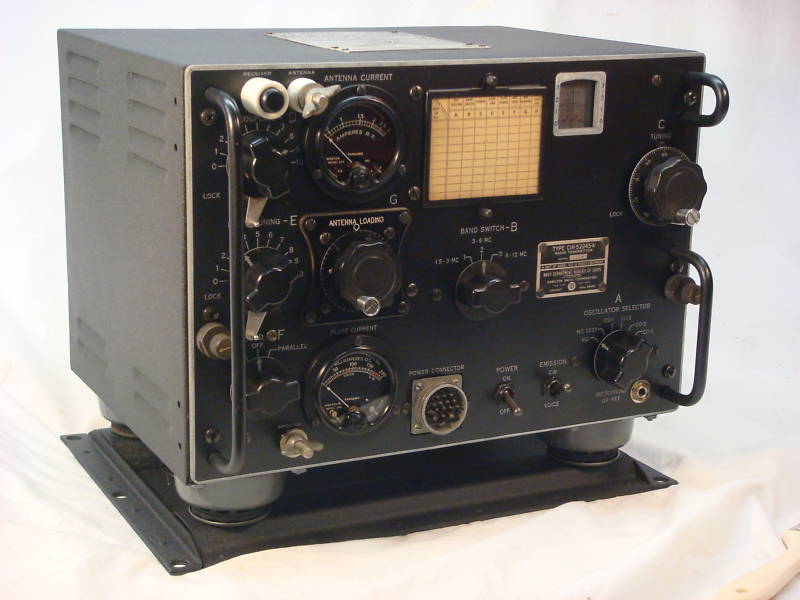

tcs13-62.jpg (49409 bytes) tcs13-64.jpg (57675 bytes) tcs13-67.jpg (92539 bytes) tcs13-68.jpg (87520 bytes)


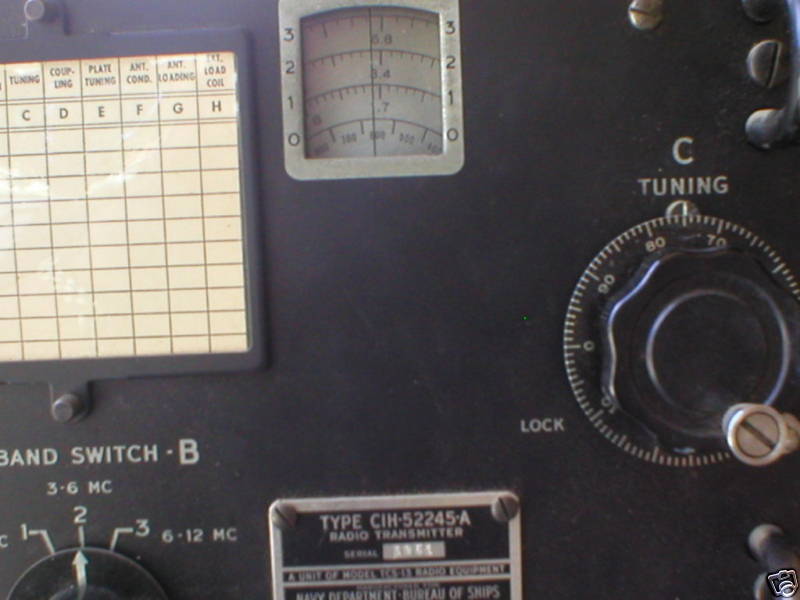

tcs13-xmt-04.JPG (52105 bytes) tcs13-xmt-05.JPG (48716 bytes) tcs13-xmt-06.JPG (42760 bytes) tcs13-xmt-07.JPG (66462 bytes)

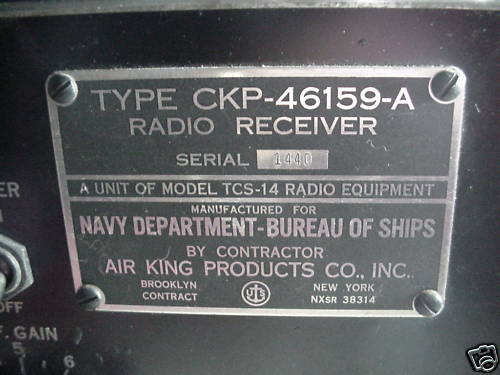

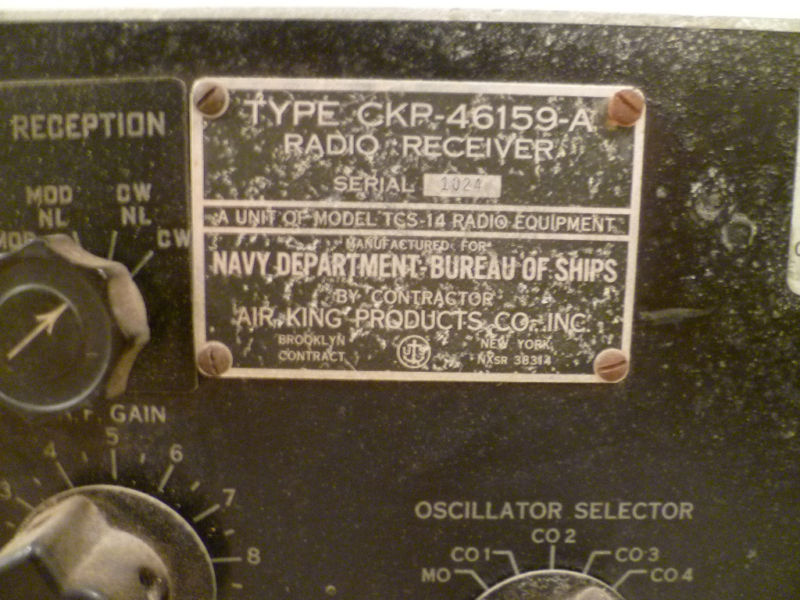

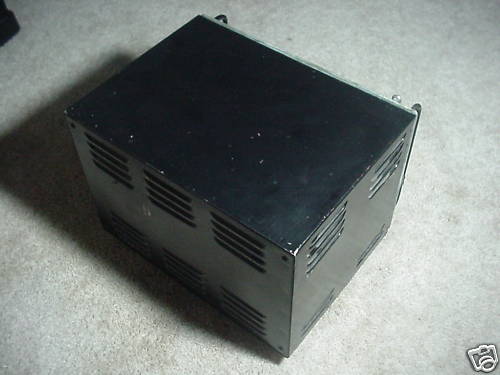

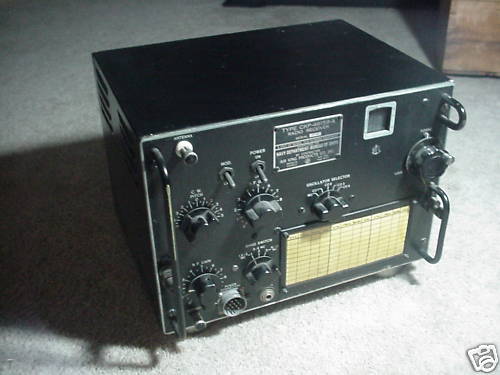

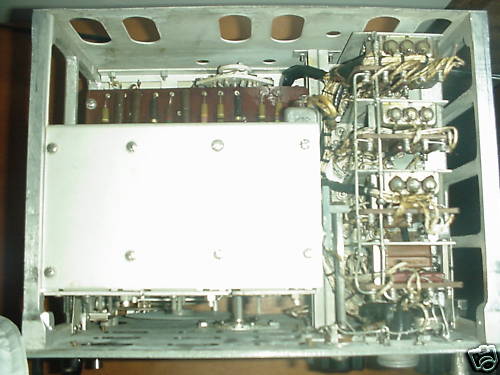

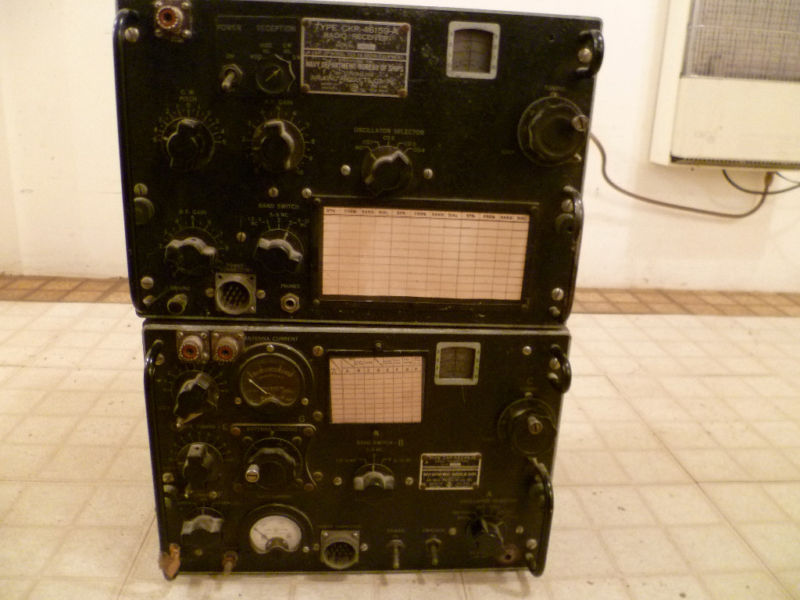

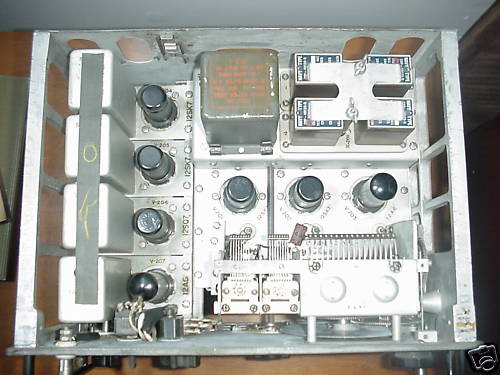

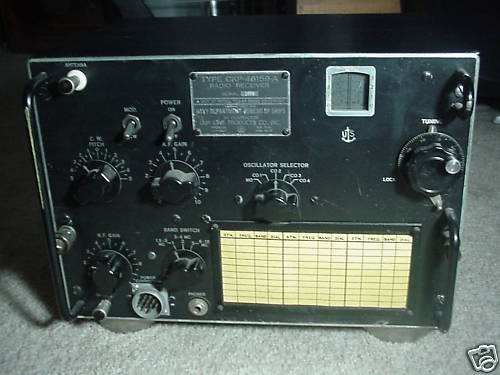

TCS-14 Receiver
(CKP-46159-A)



modified with type UHF connector

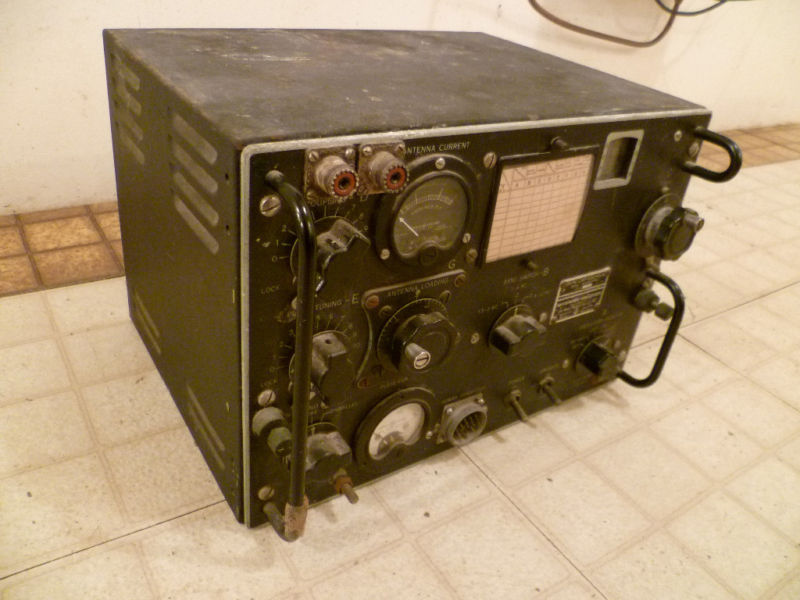

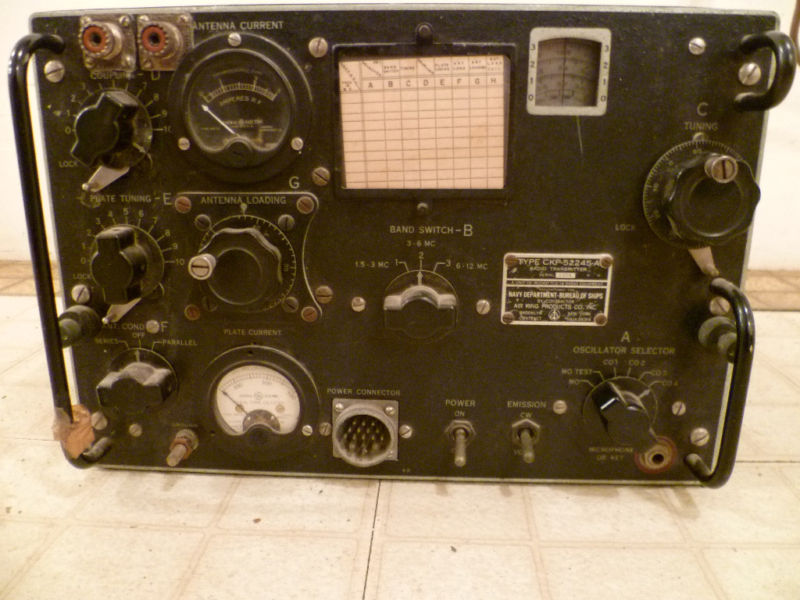

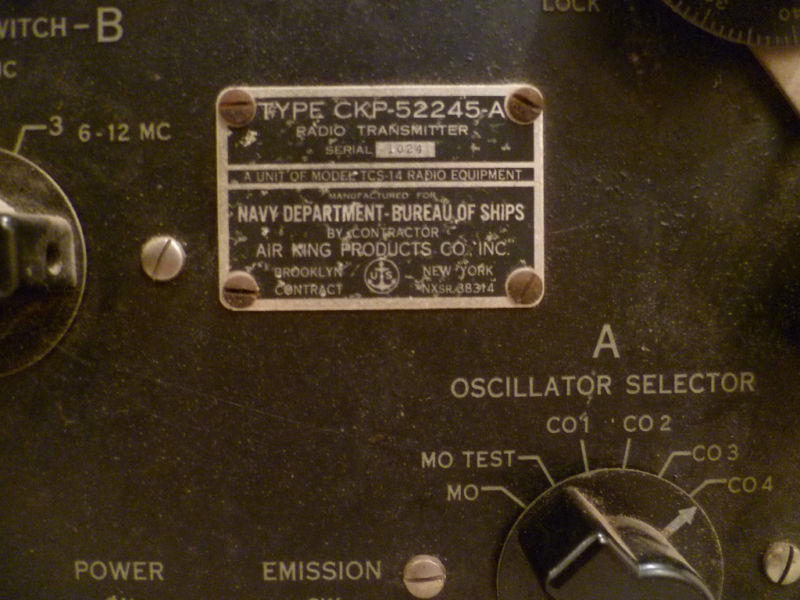

TCS-14 Transmitter
(CKP-52245-A)

modified with type UHF connectors

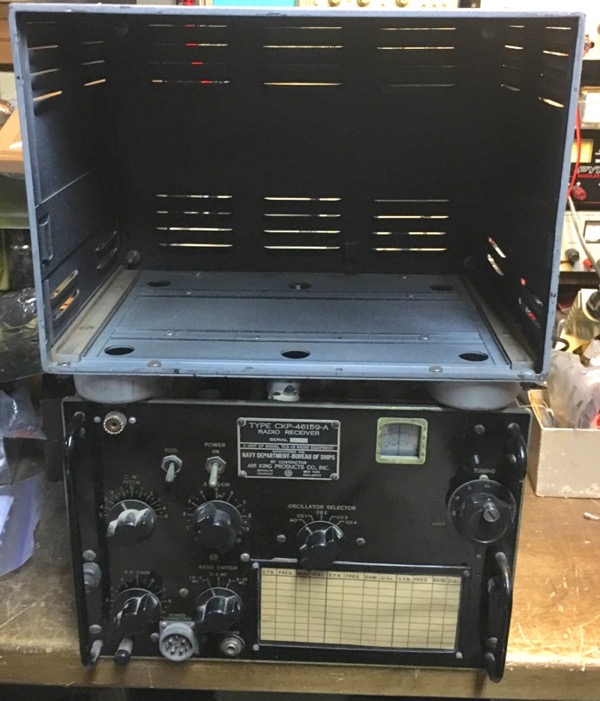

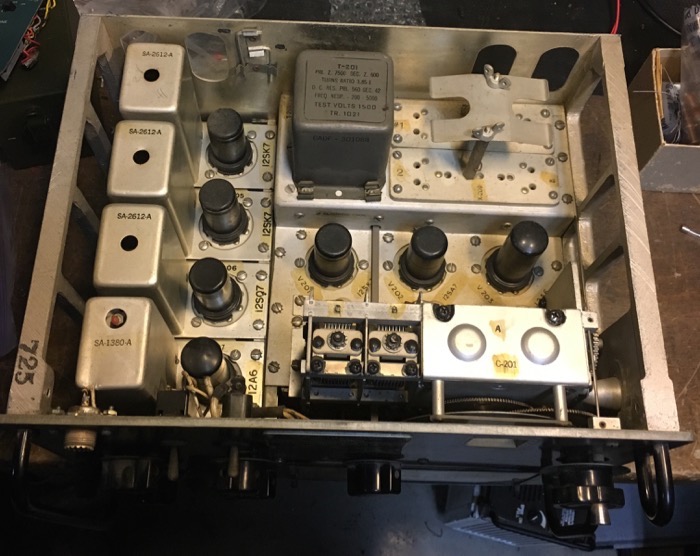

TCS-15 Receiver
(CKP-46159-A)

Is the type UHF connector factory or a field change?

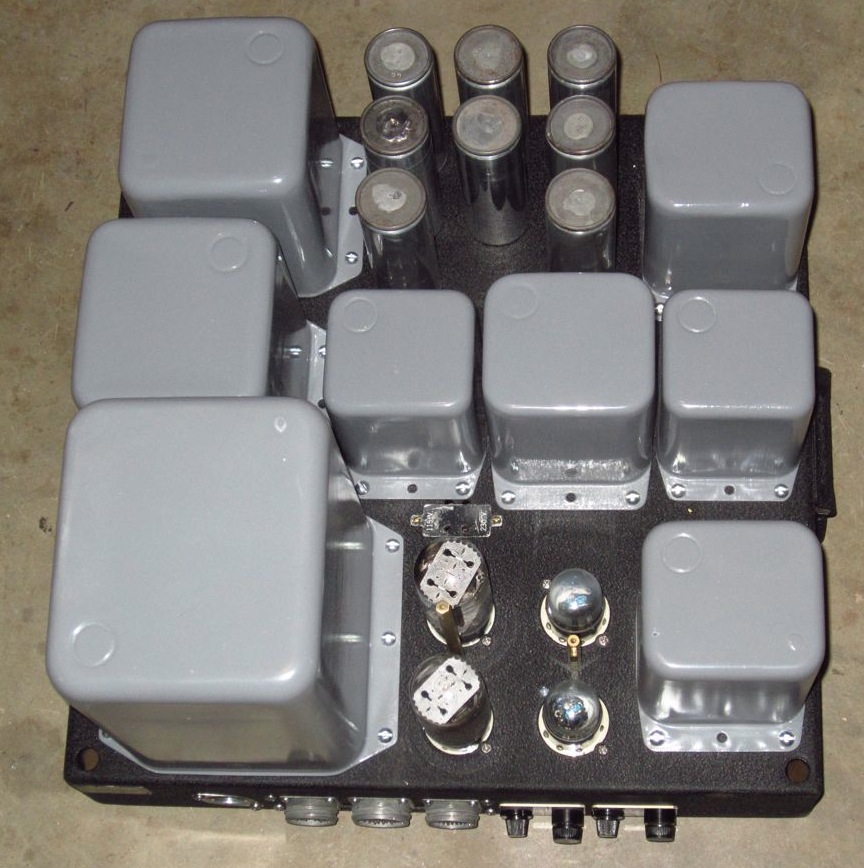

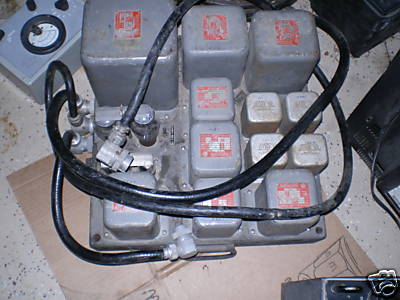

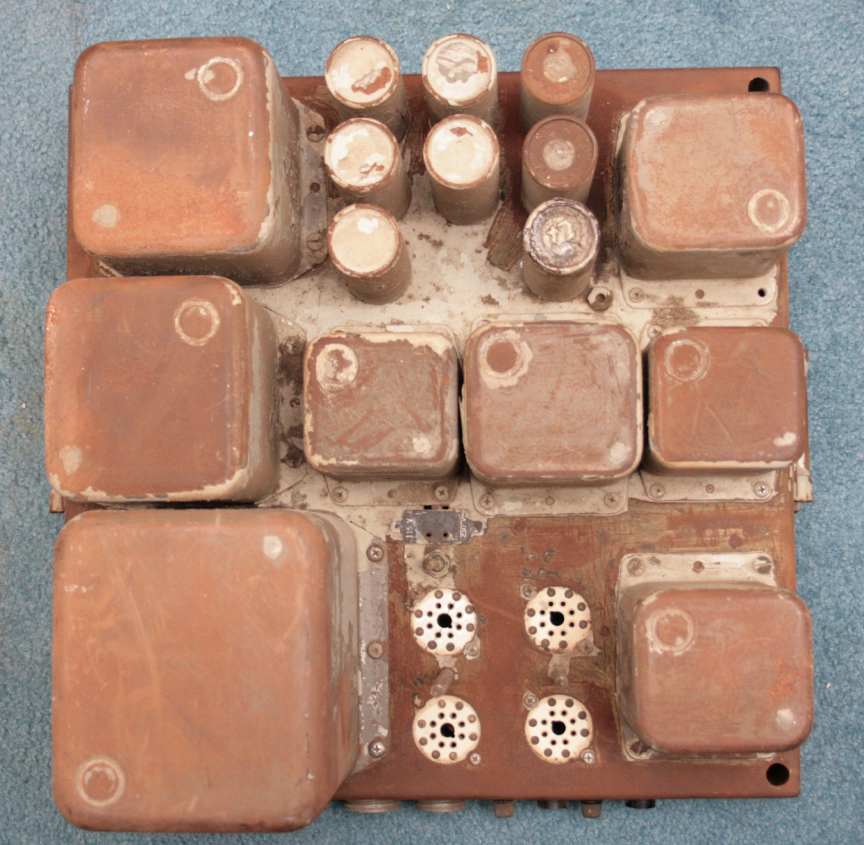

TCS Power Supplies

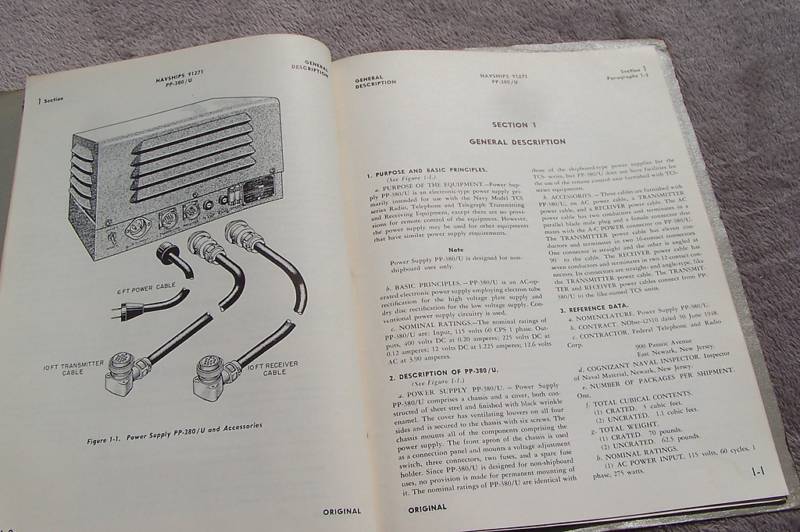

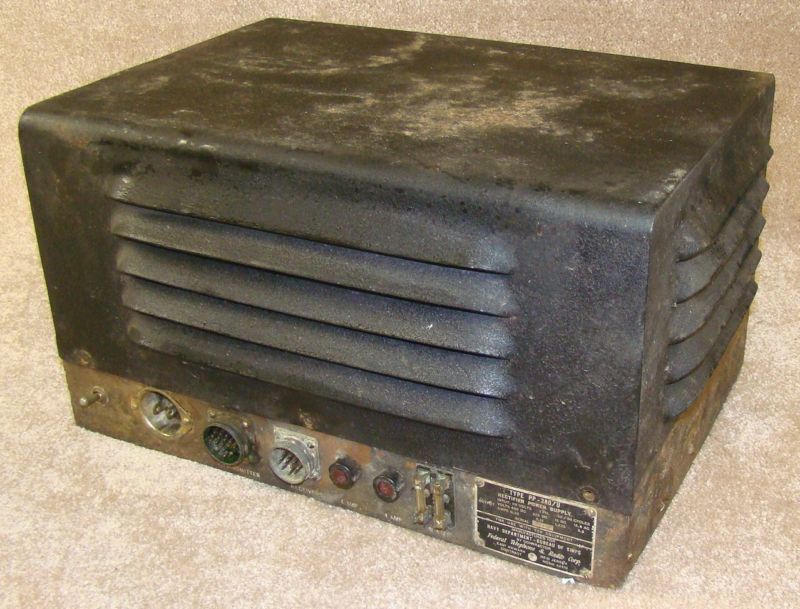

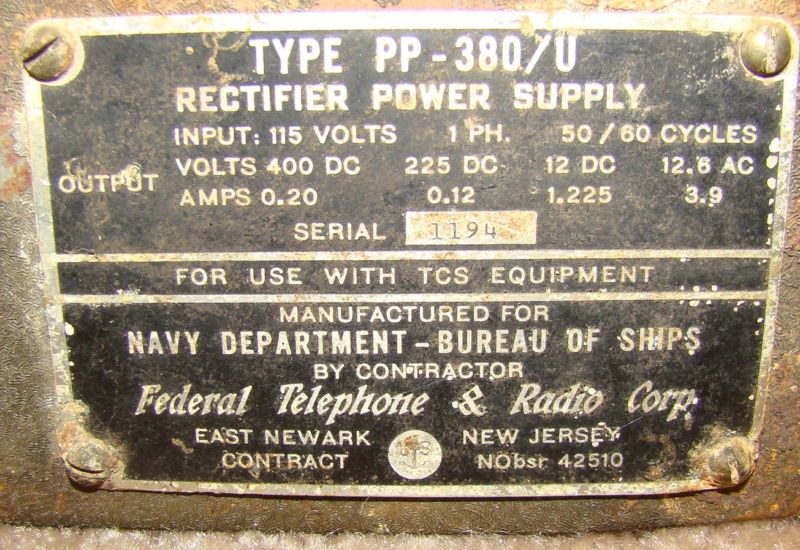

PP-380/U 115vac p/s



Manual
- Download 13 MB pdf


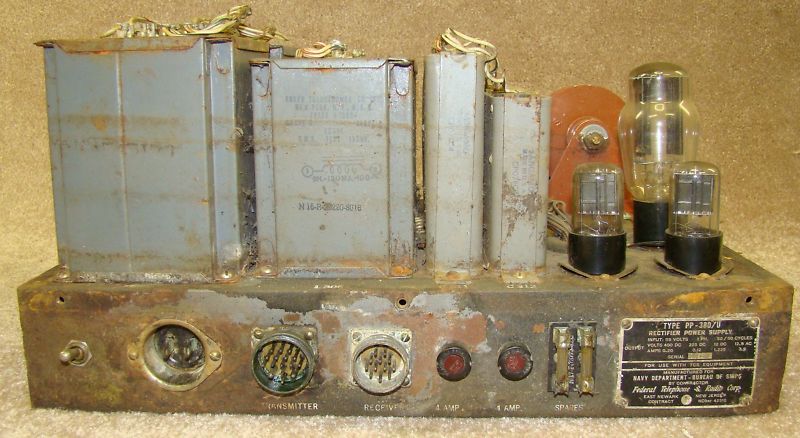

tcs-pp380-110425-01.jpg (92453 bytes) tcs-pp380-110425-03.jpg (91676 bytes) tcs-pp380-110425-04.jpg (76283 bytes) tcs-pp380-110425-05.jpg (88048 bytes)

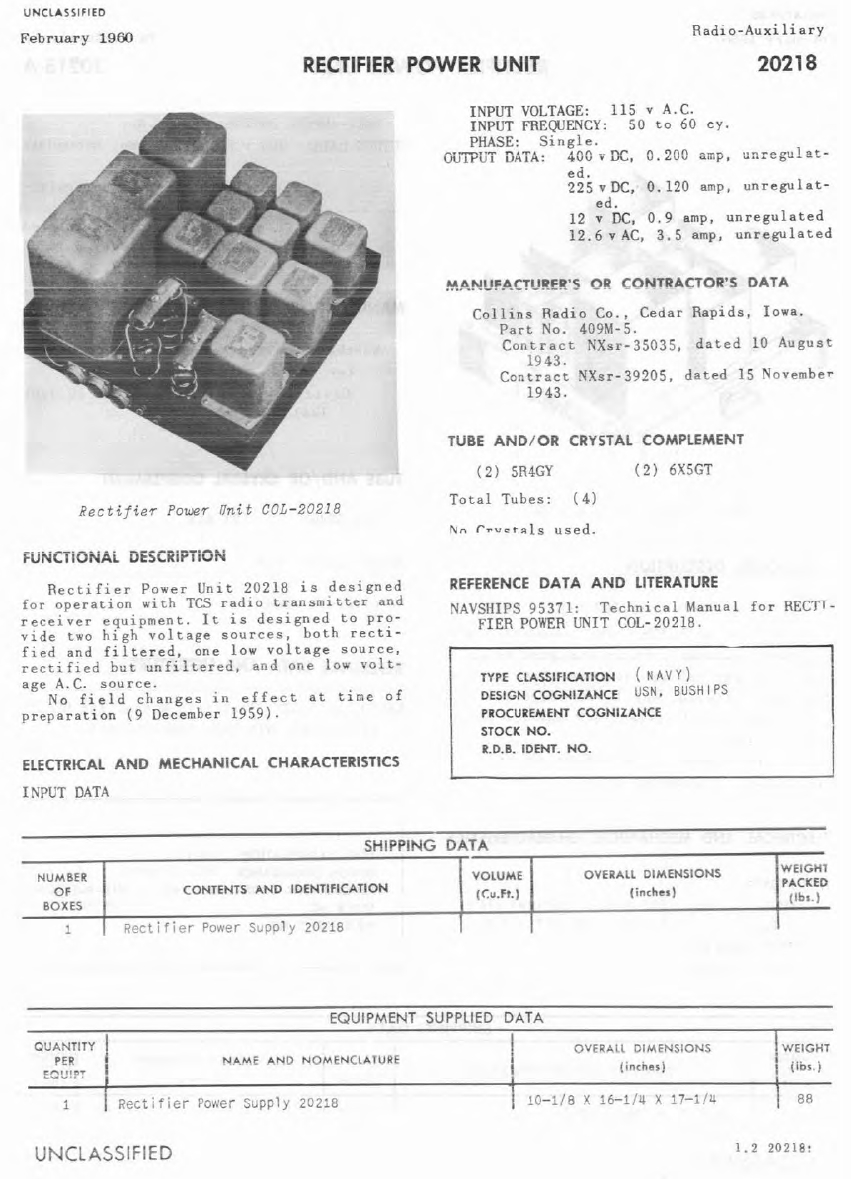

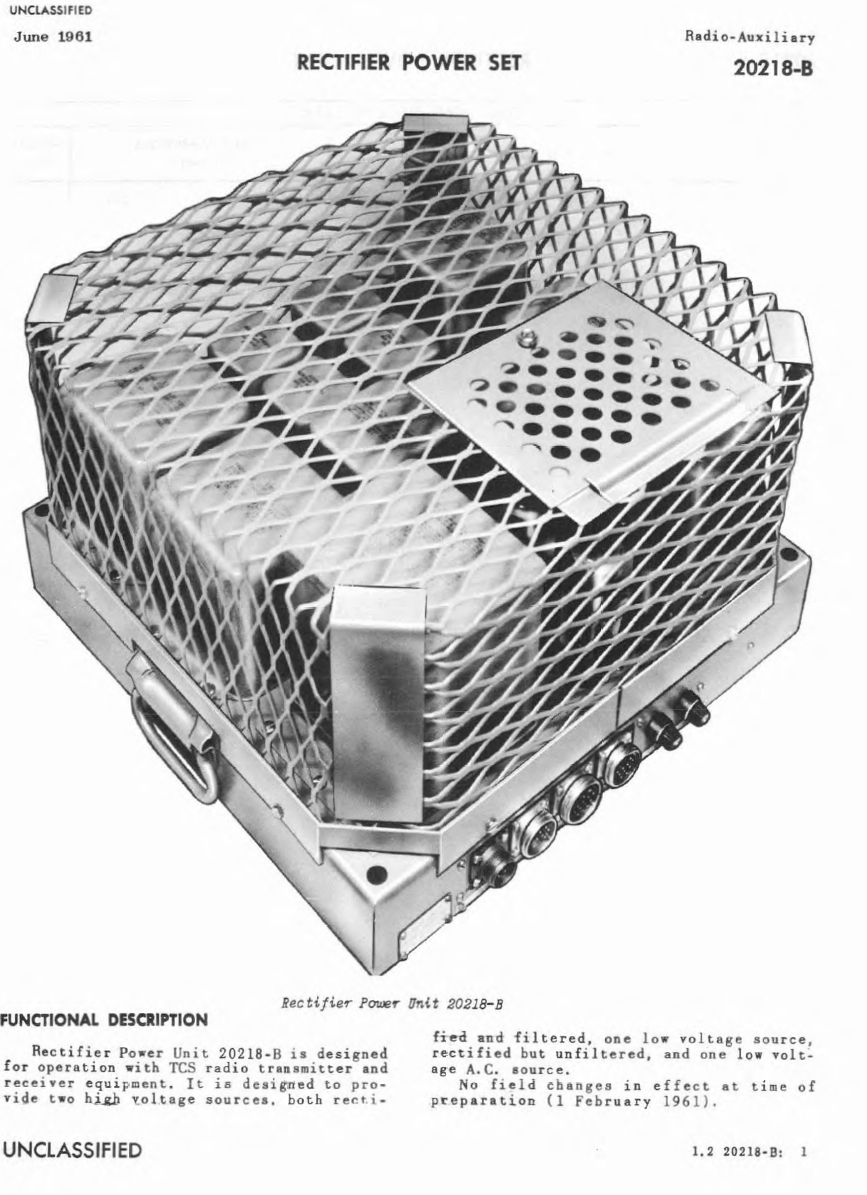

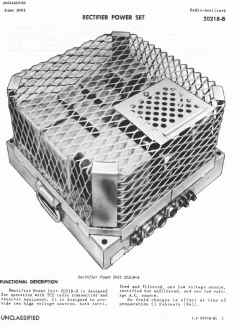

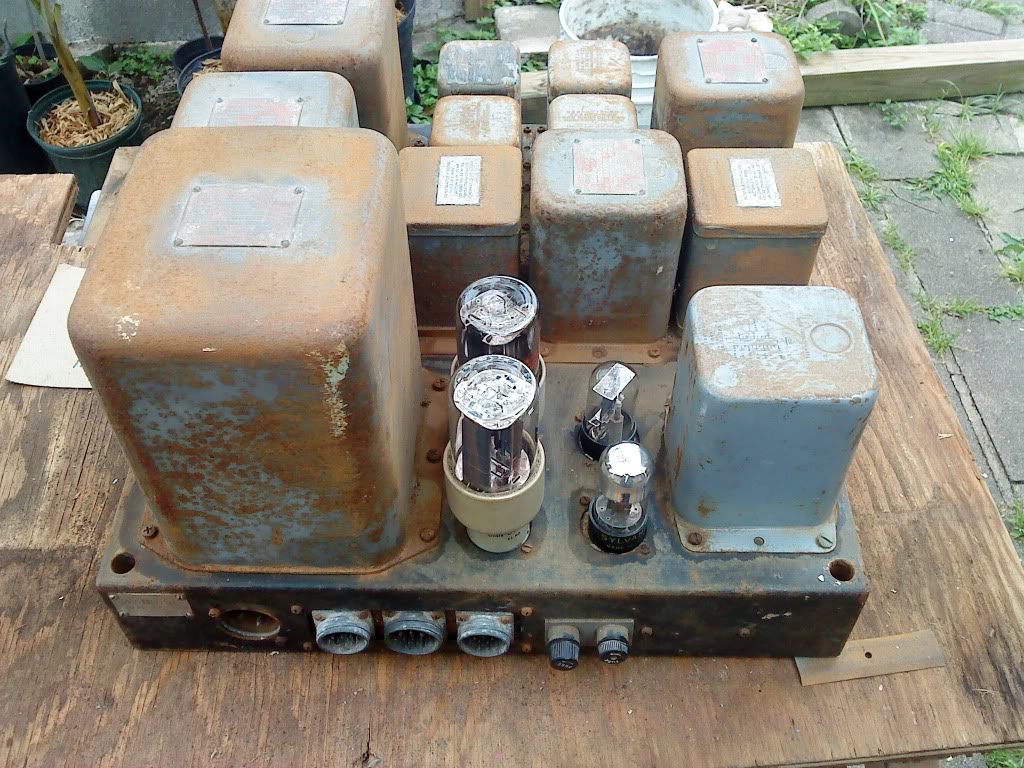

COL-20218 115vac p/s

tcs ac supply1.jpg (228352 bytes)
Photo thanks to Konrad Werzner

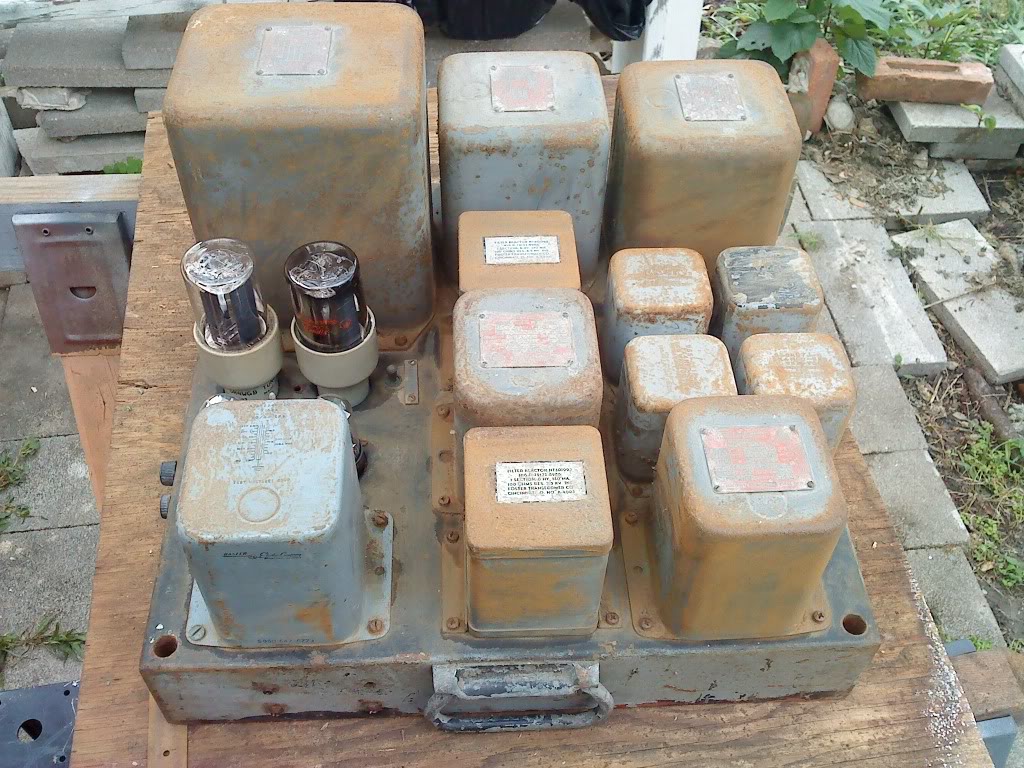

tcs ac supply2.jpg (222208 bytes)
Photo thanks to Konrad Werzner

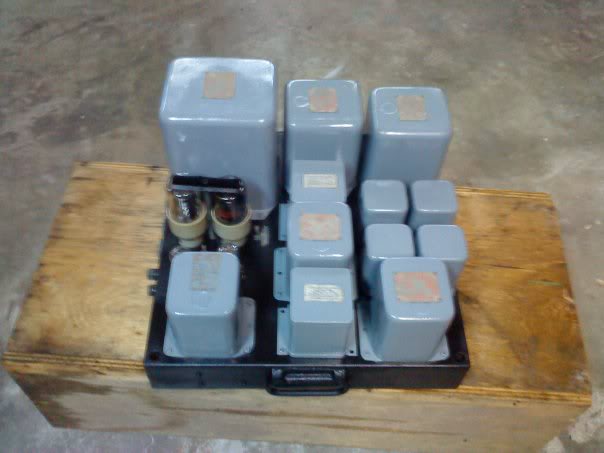

tcs ac supply restored.jpg (30720 bytes)
Photo thanks to Konrad Werzner

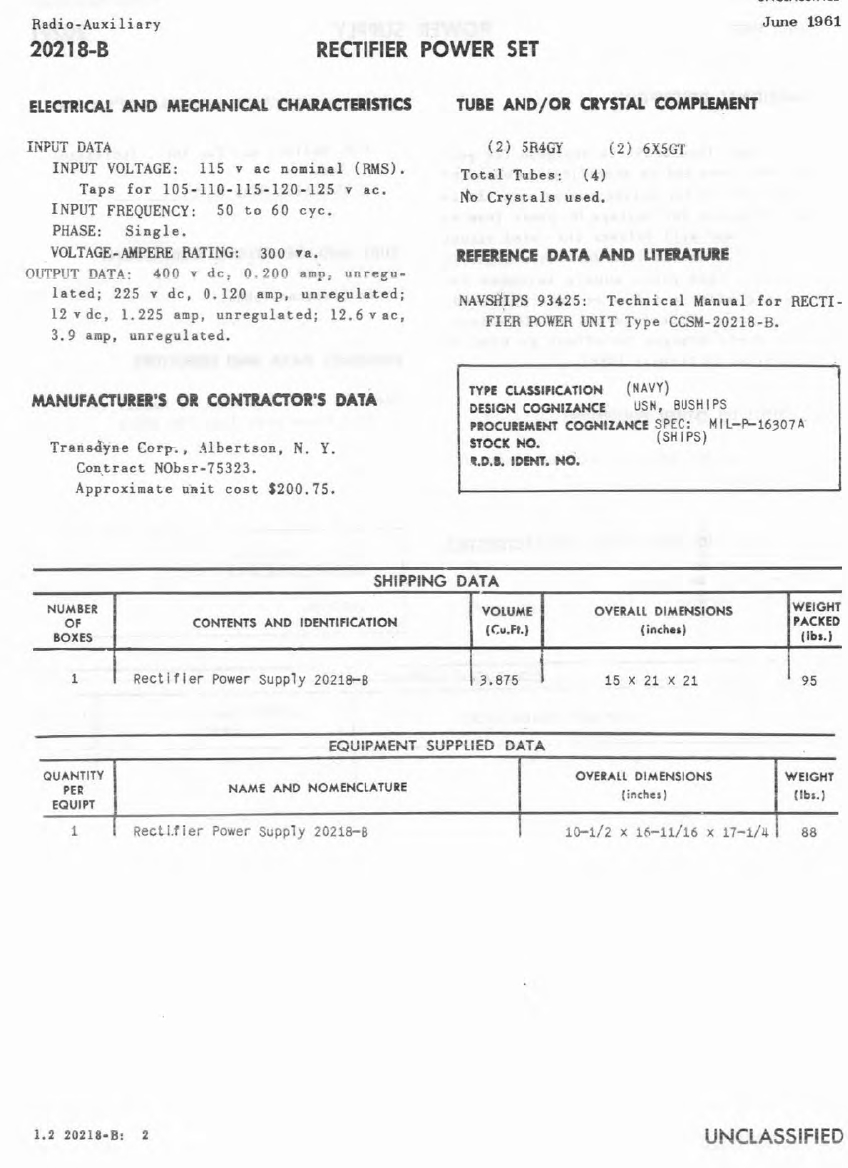

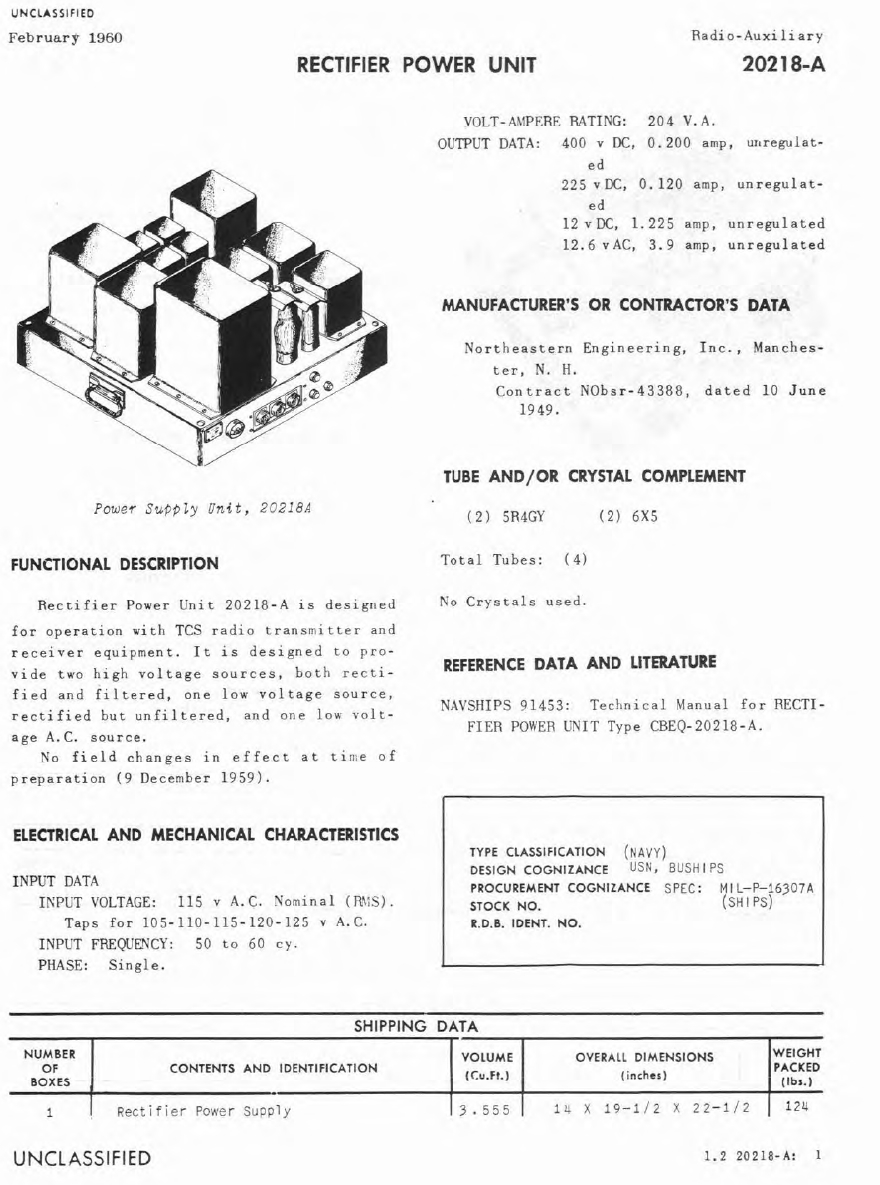

20218-spec-01.JPG (443410 bytes) 20218-spec-02.JPG (444356 bytes) 20218-spec-03.JPG (473018 bytes) 20218-spec-04.JPG (335317 bytes)

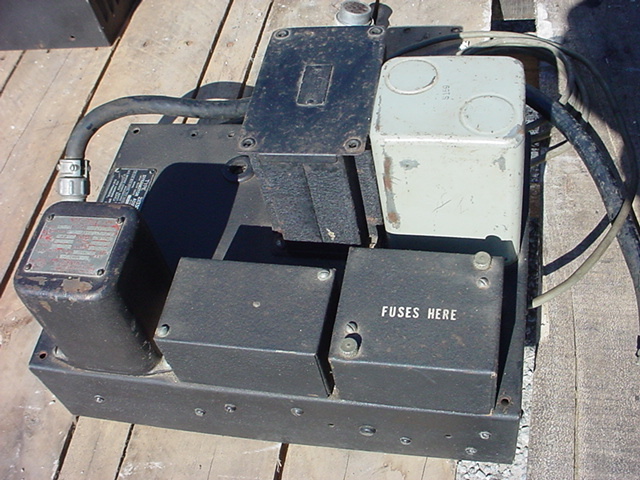

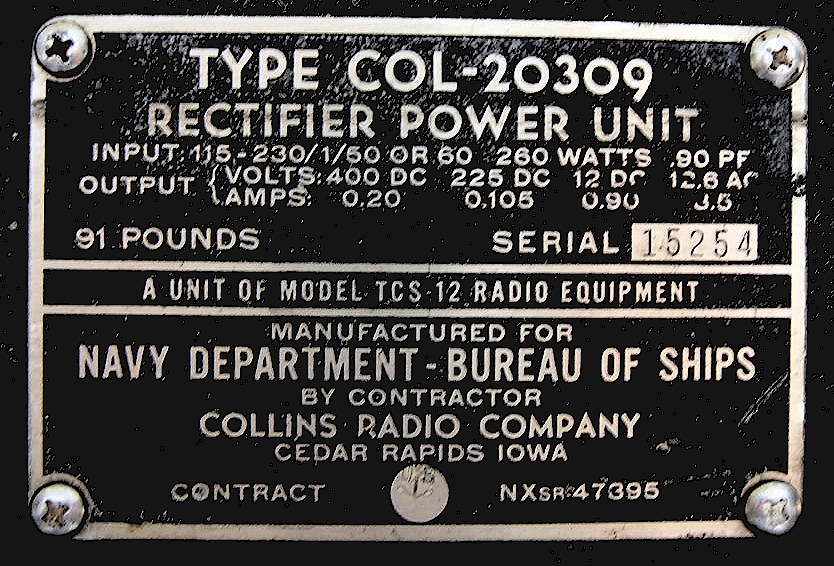

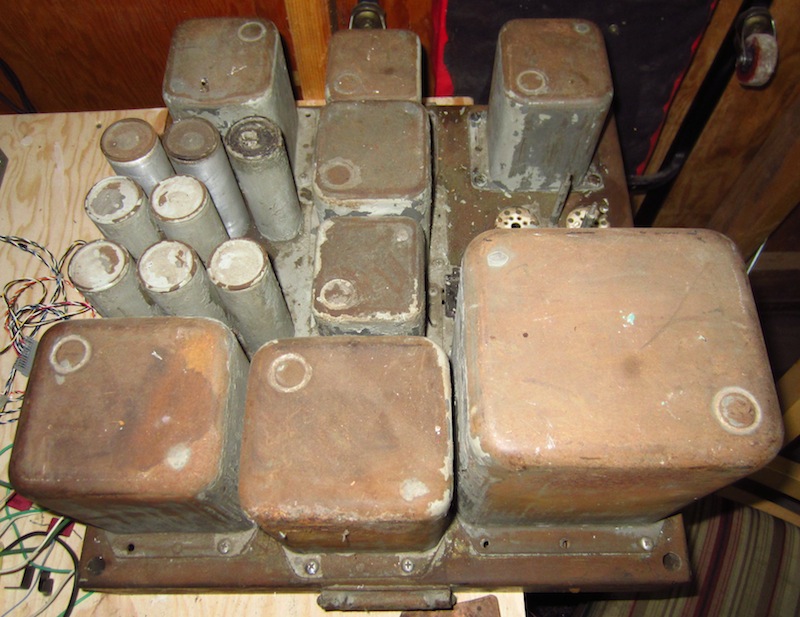

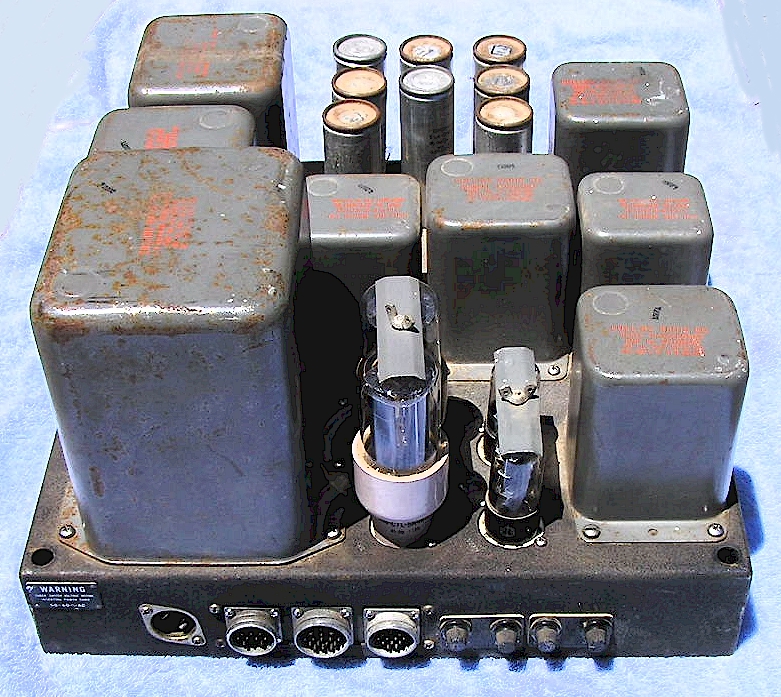

COL-20309 Power Unit

Collins - part of TCS-12 contract

115vac / 230vac

Photo thanks to Geoff WB6NVH

Info in 900,291 Manual
- contact wa5cab@cs.com for a hard copy

Photo thanks to Geoff WB6NVH



Photo thanks to Geoff WB6NVH

Before and After photos from Jason N6MKC

Read about his restoration here

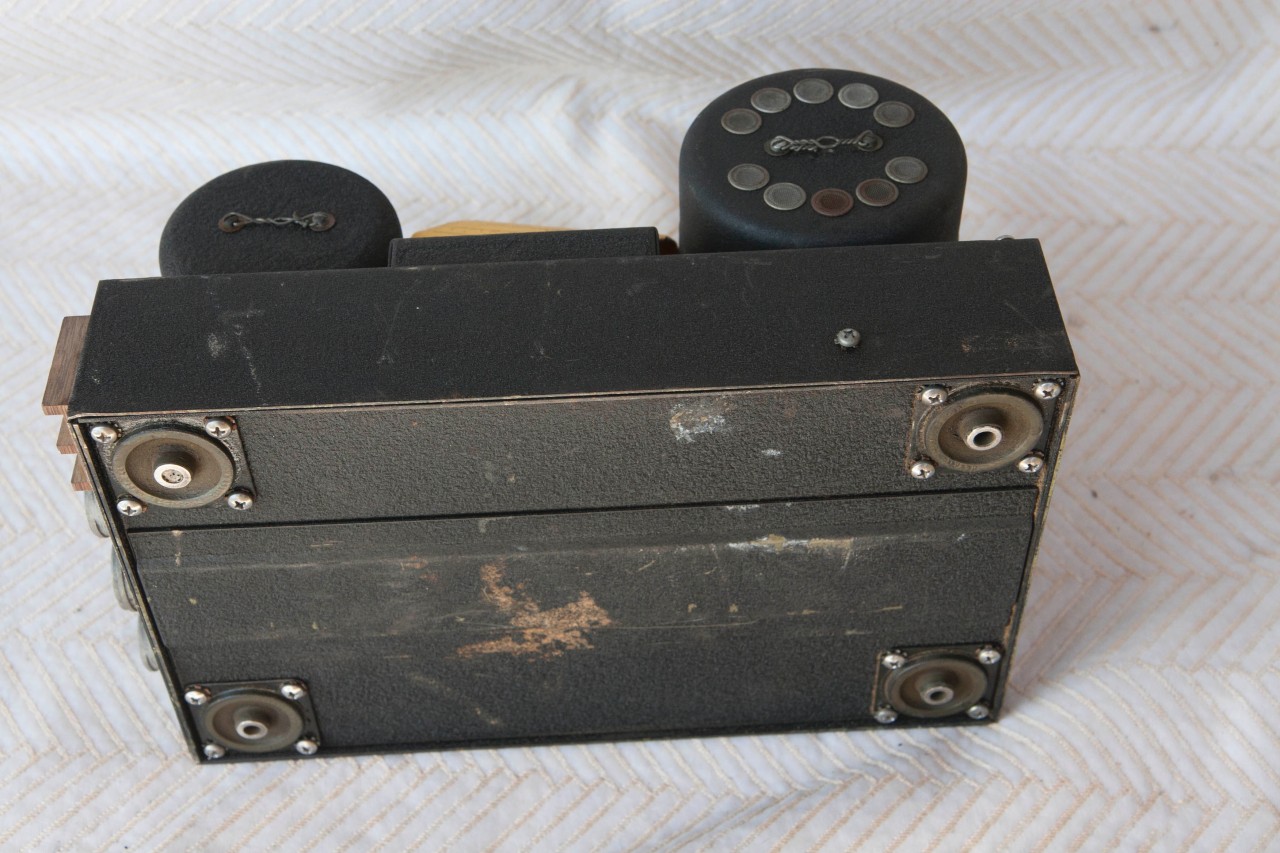

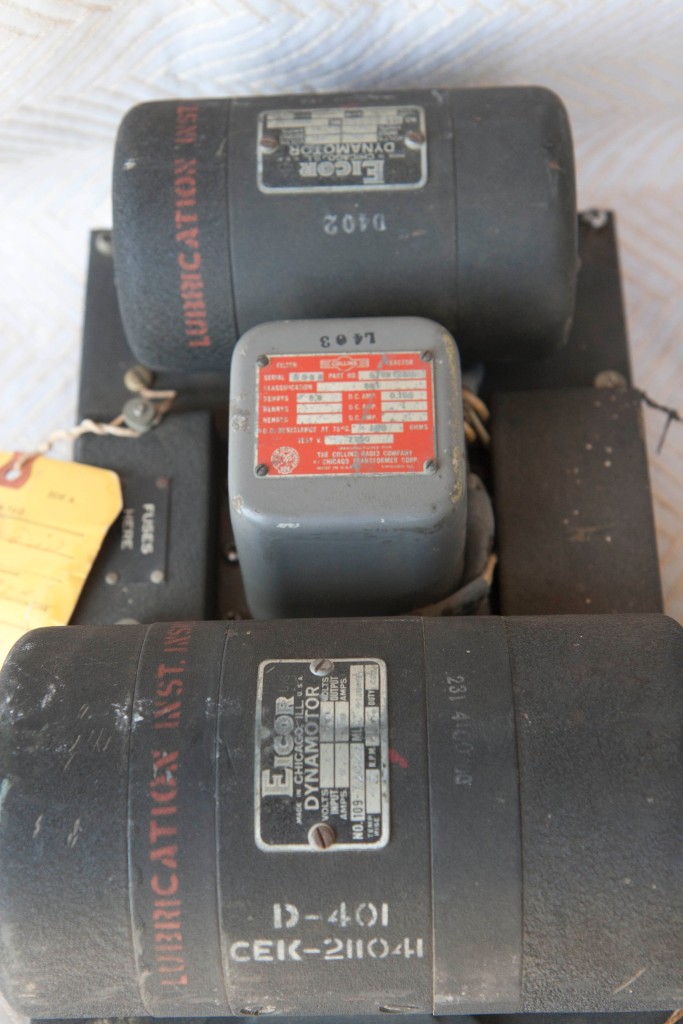

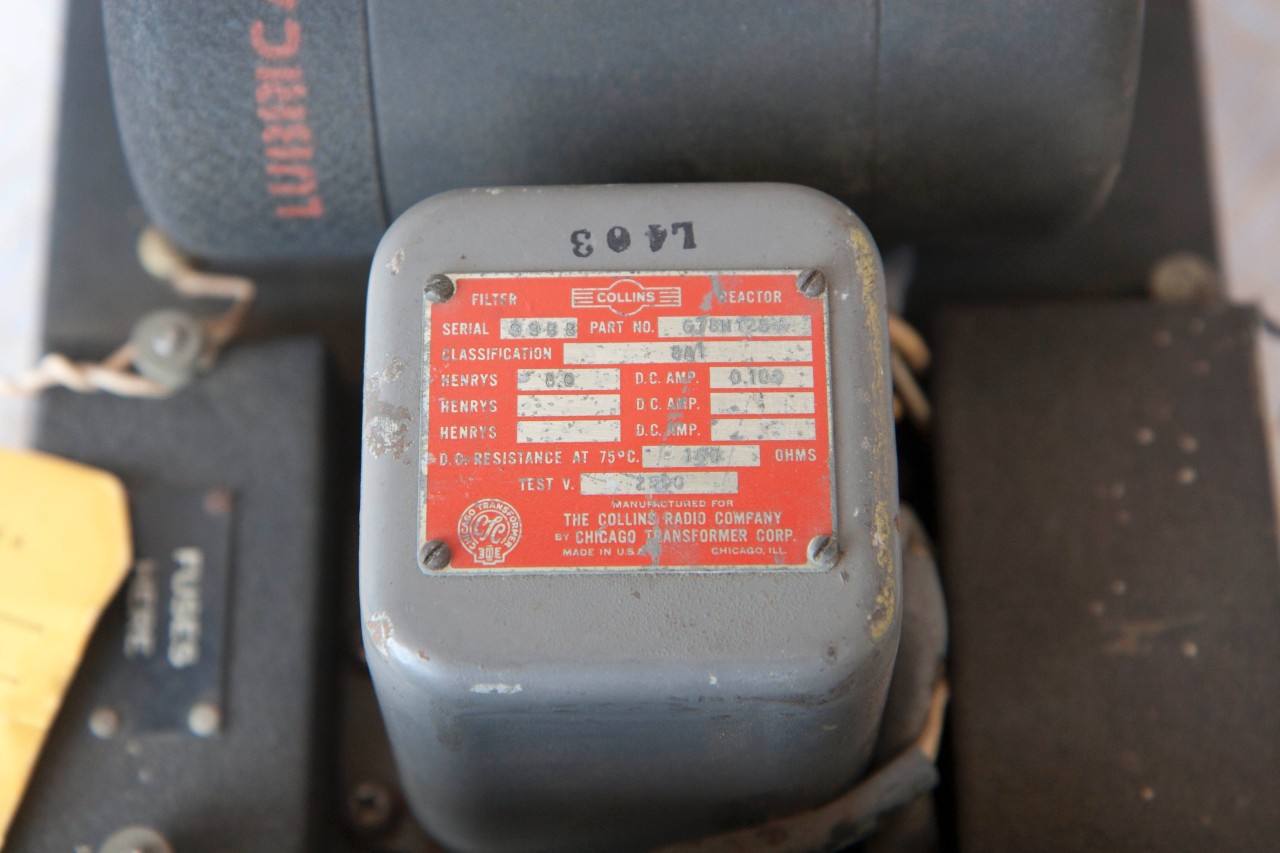

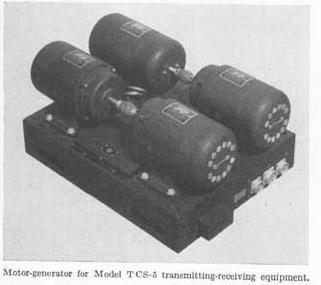

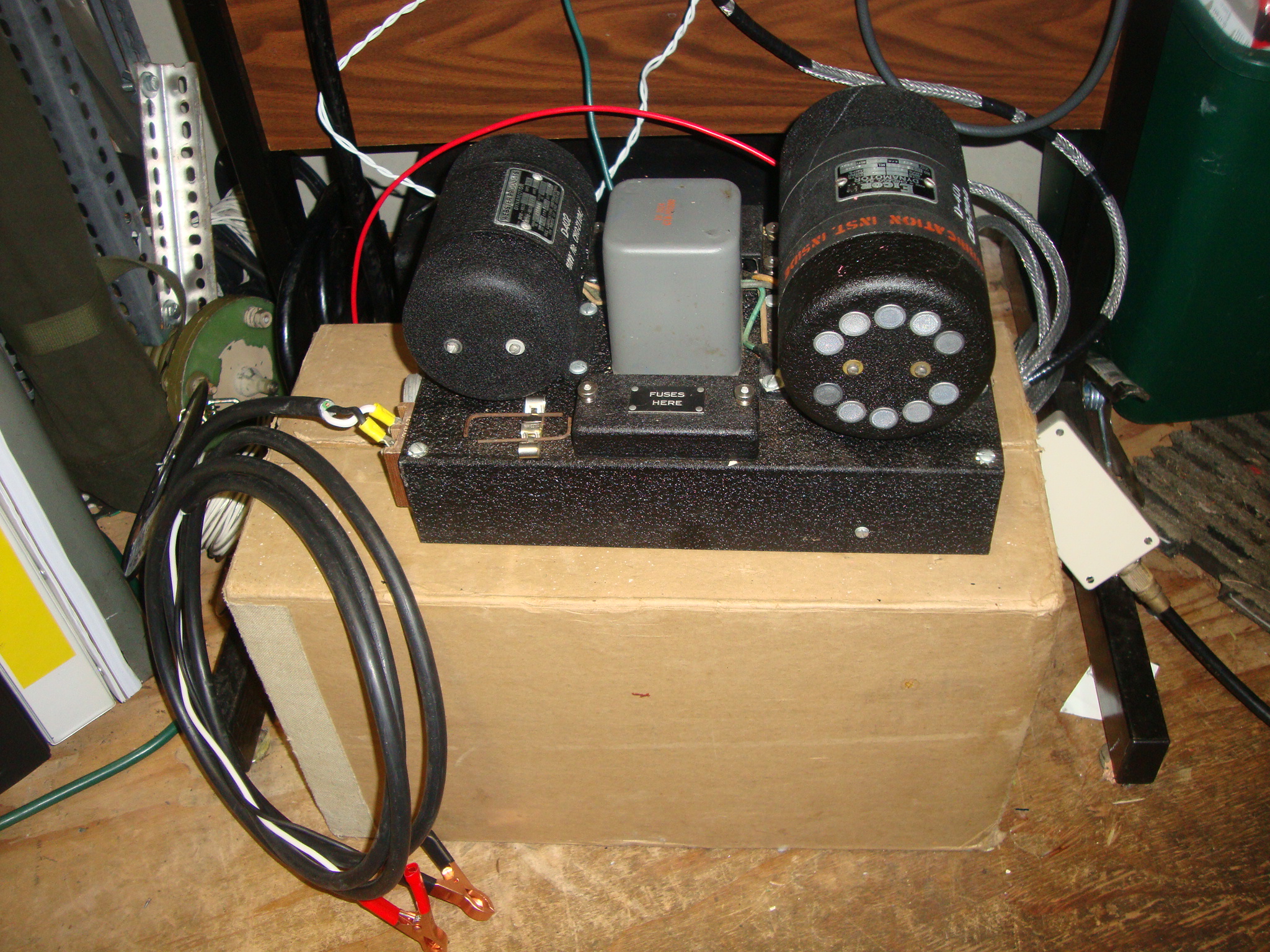

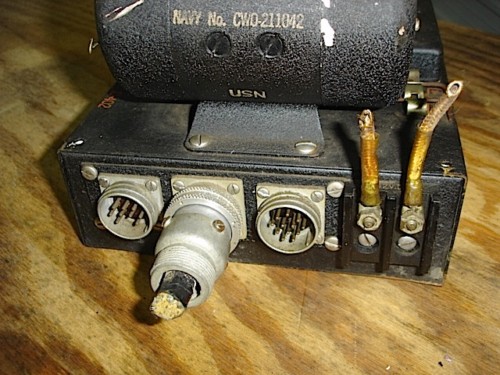

211330A dynamotor


Motor-Generator for TCS

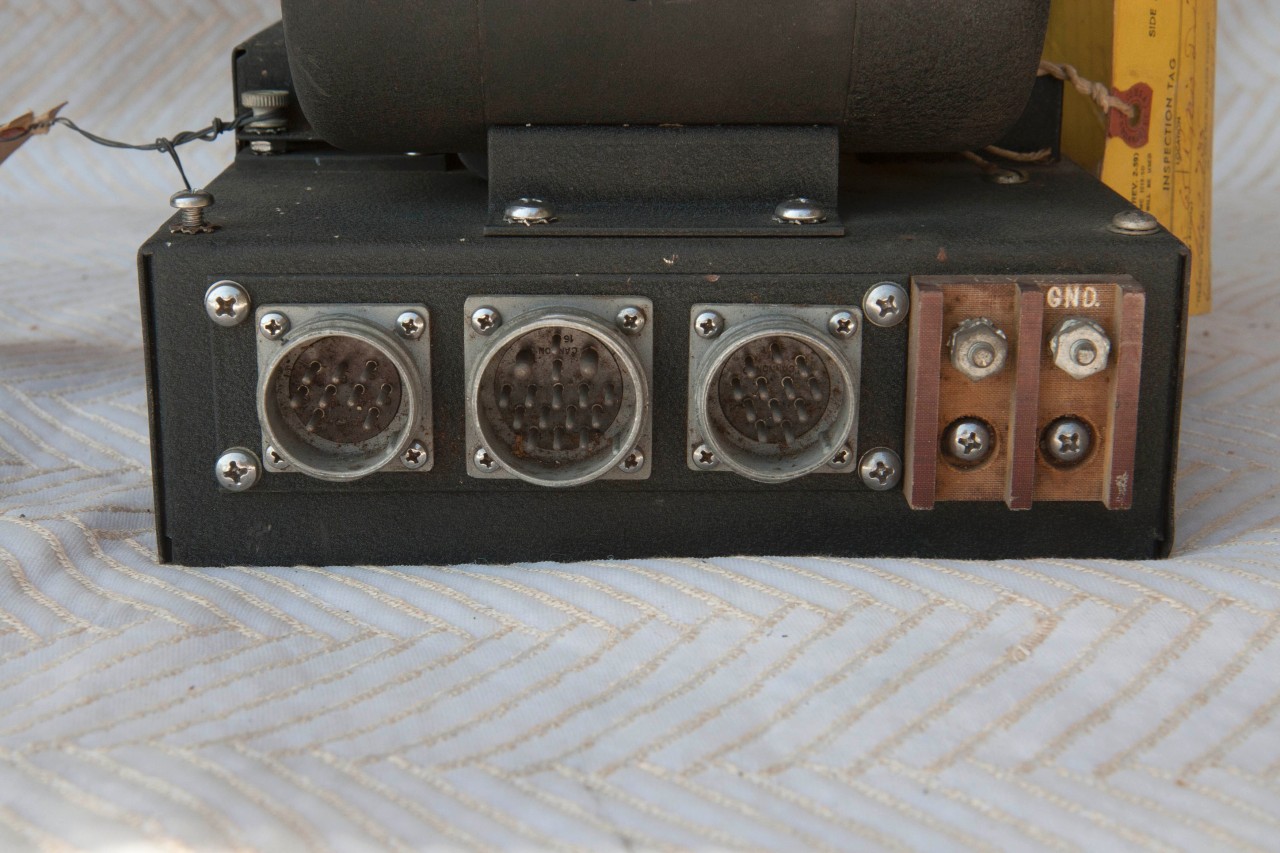

COL-21881-A Dynamotor

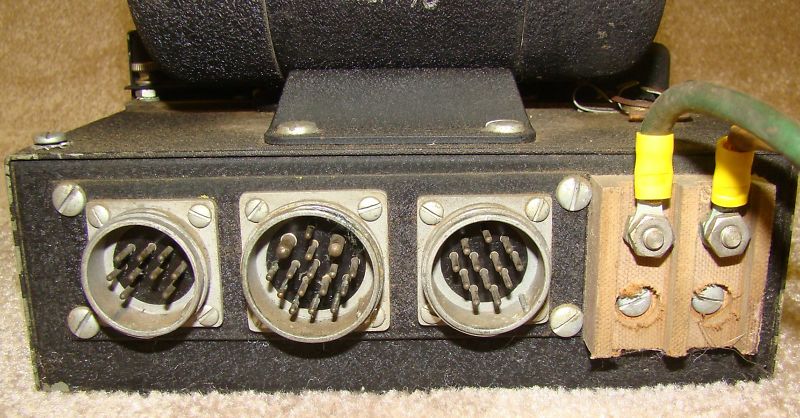

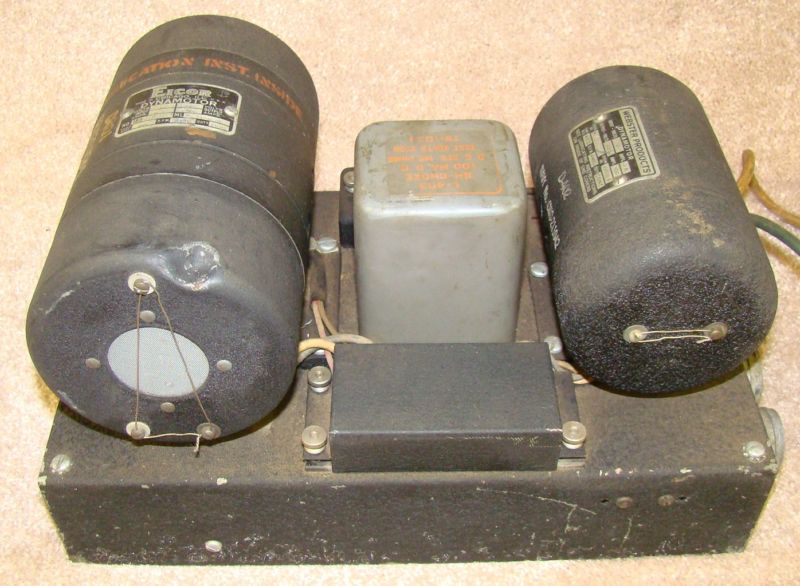

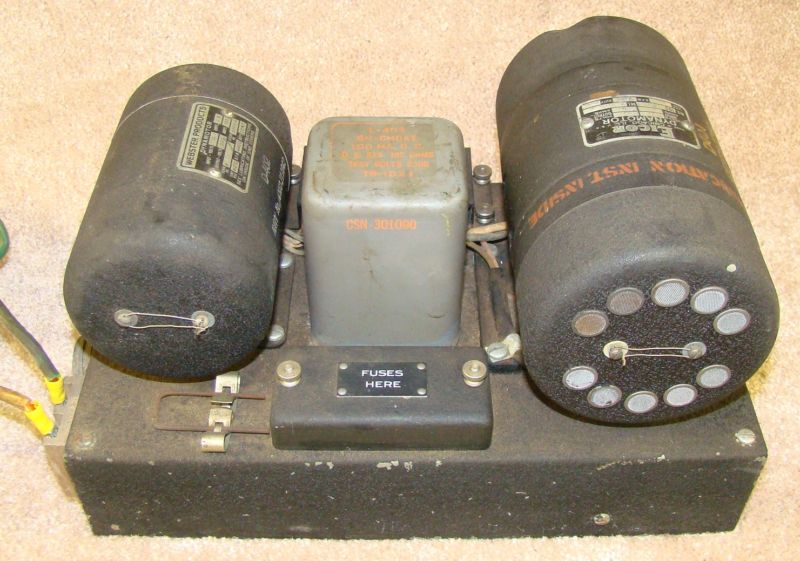

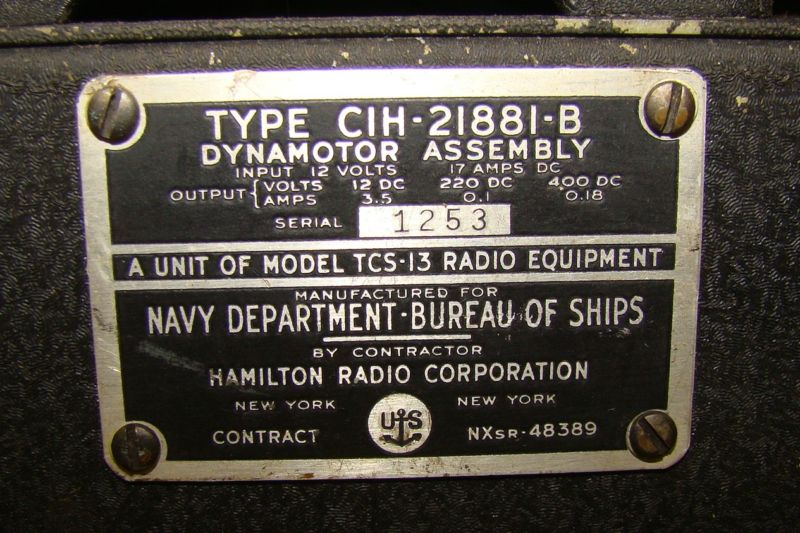

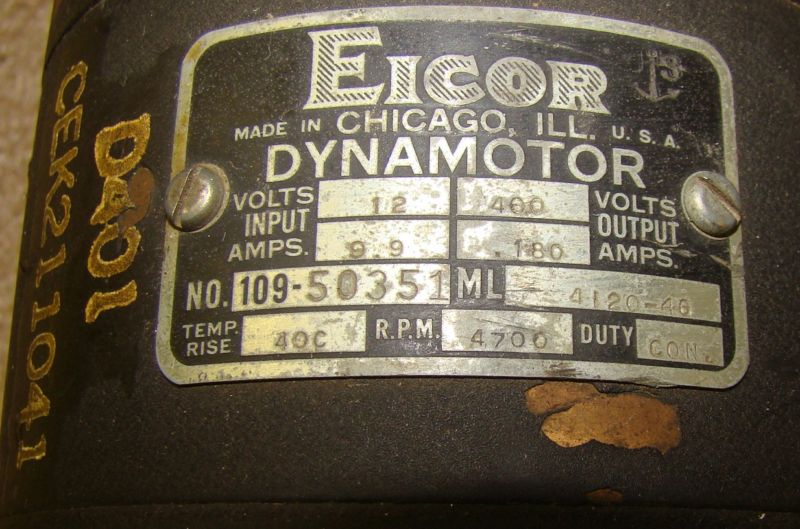

CIH-21881-B Dynamotor

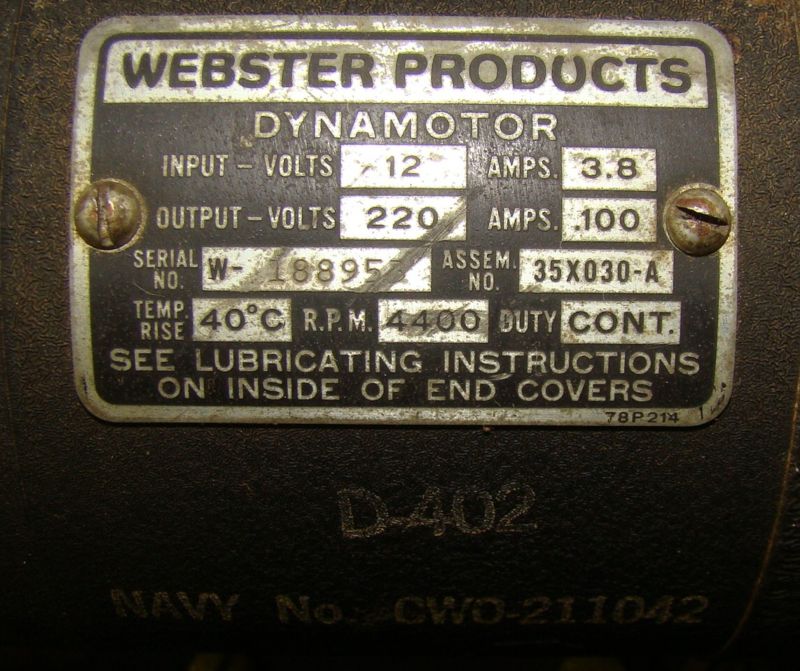

tcs13-CIH-21881-B-04.jpg (123164 bytes) tcs13-CIH-21881-B-05.jpg (101342 bytes) tcs13-CIH-21881-B-06.jpg (88264 bytes) tcs13-CIH-21881-B-07.jpg (109447 bytes)

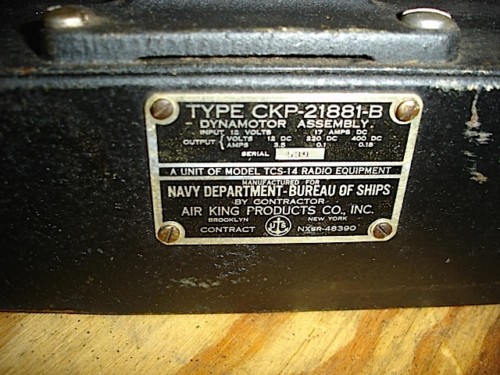

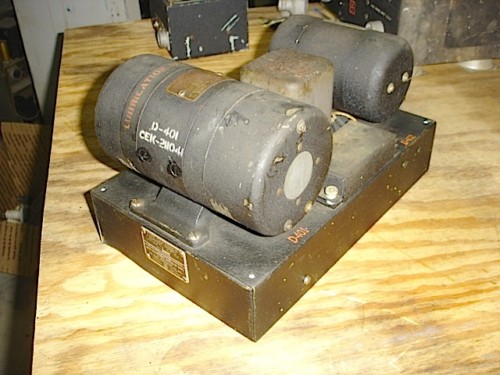

CKP-21881-B Dynamotor

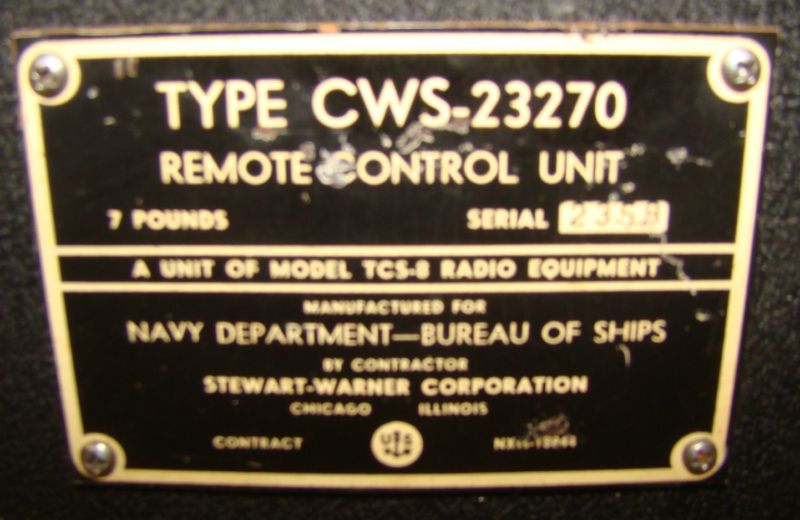

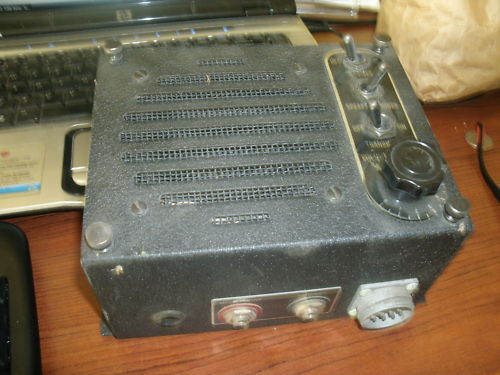

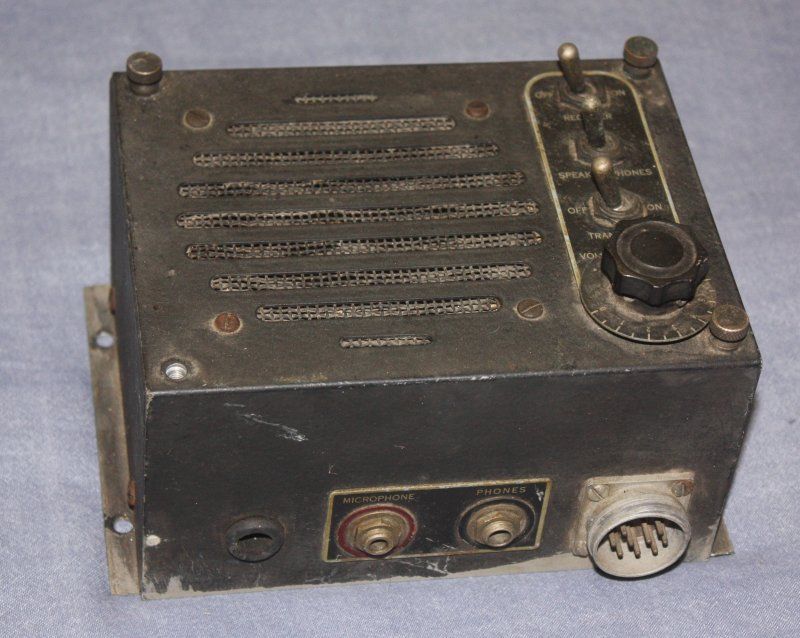

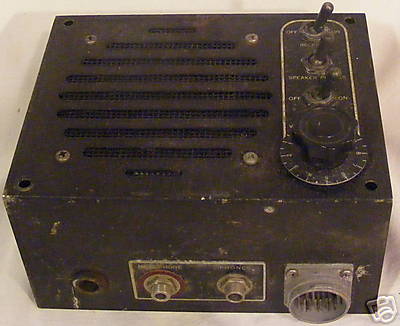

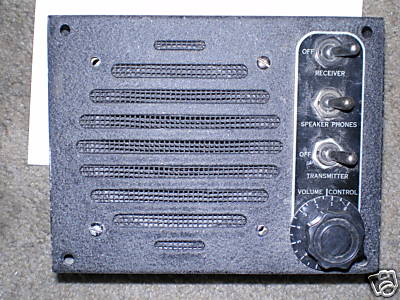

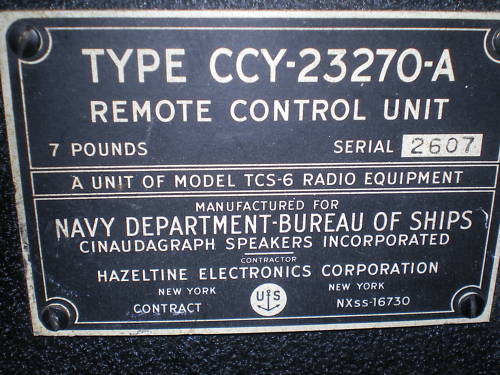

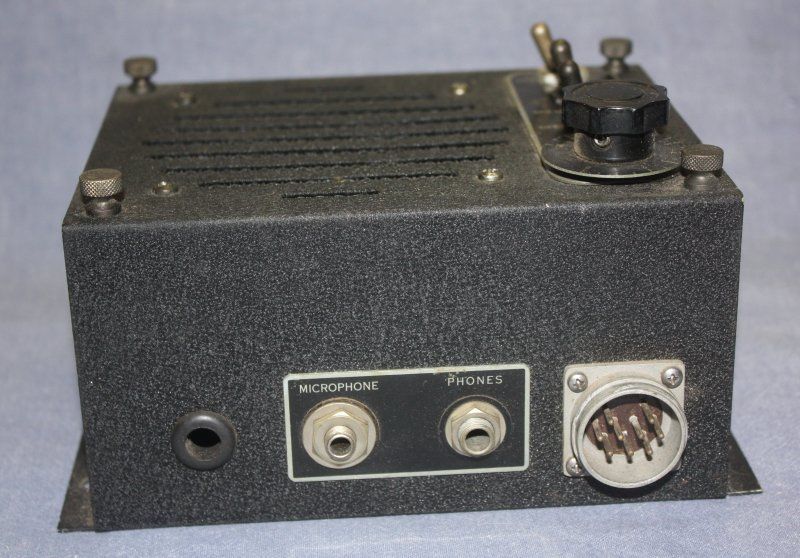

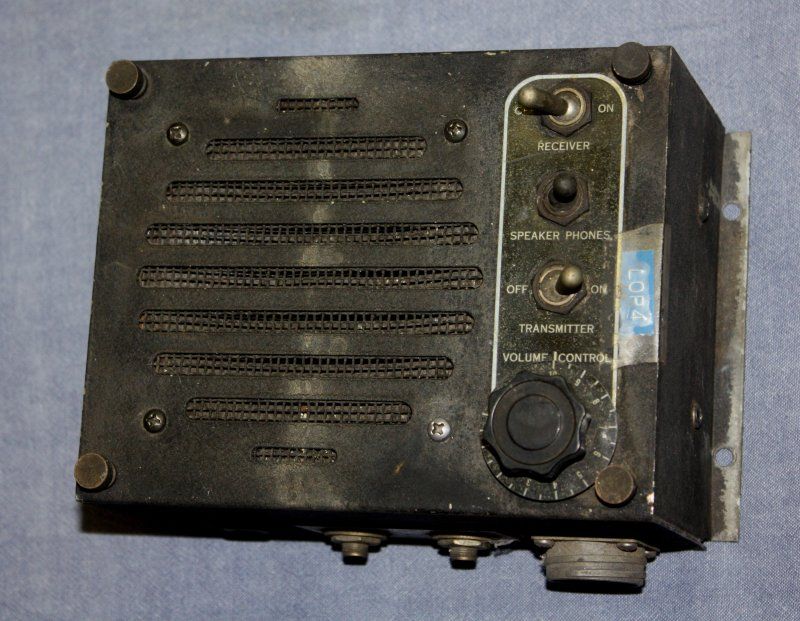

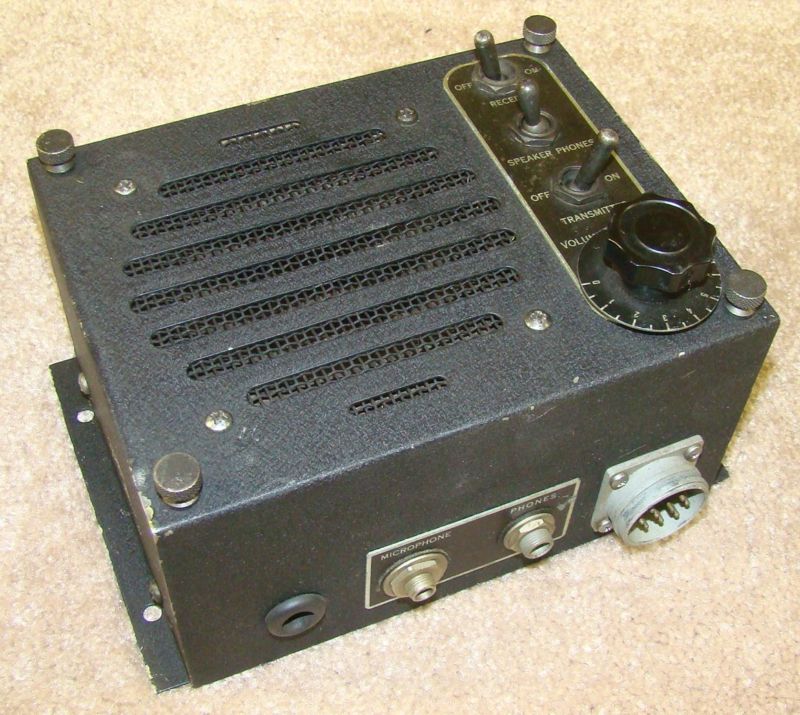

TCS Remote Control COL-23270, CMX-23270, CWS-23270, CCY-23270-A, CIH-23270-A

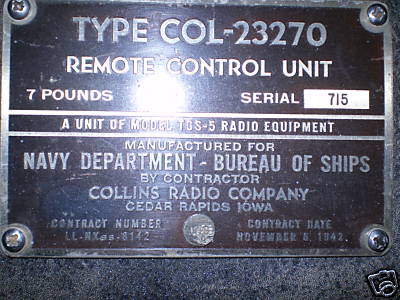

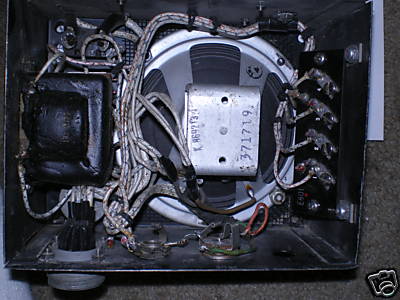

tcs5-remote-23270-02.JPG (32163 bytes) tcs5-remote-23270-01.JPG (33729 bytes) tcs5-remote-23270-03.JPG (26951 bytes) tcs5-remote-23270-11.JPG (20860 bytes)

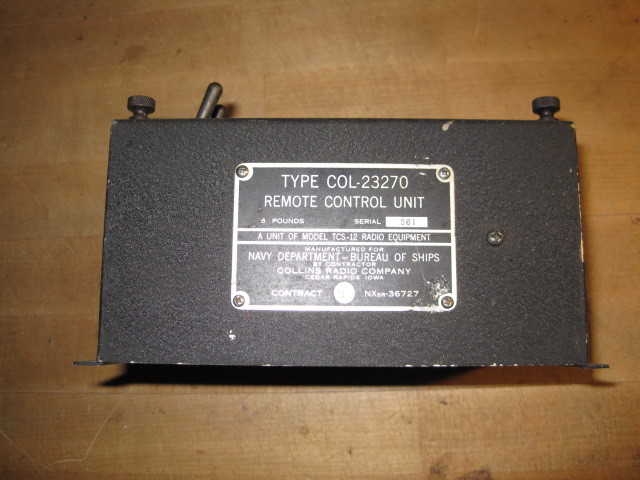

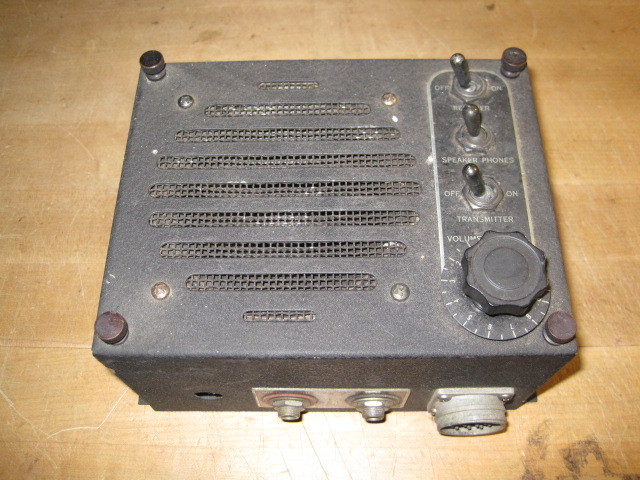

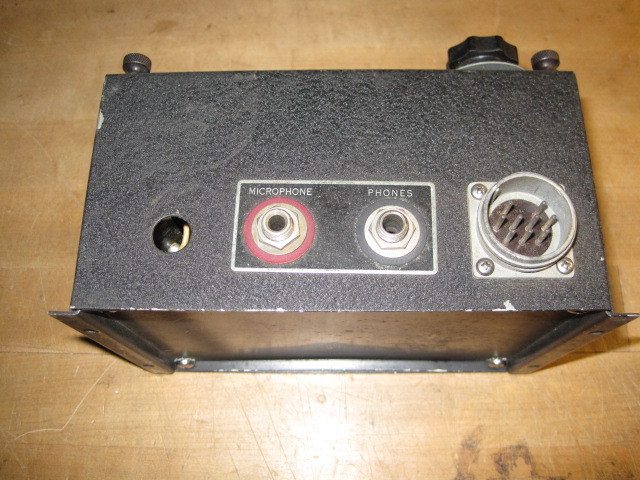

tcs12-remote-63.jpg (82240 bytes) tcs12-remote-61.jpg (103556 bytes) tcs12-remote-62.jpg (101811 bytes) tcs12-remote-64.jpg (94435 bytes)

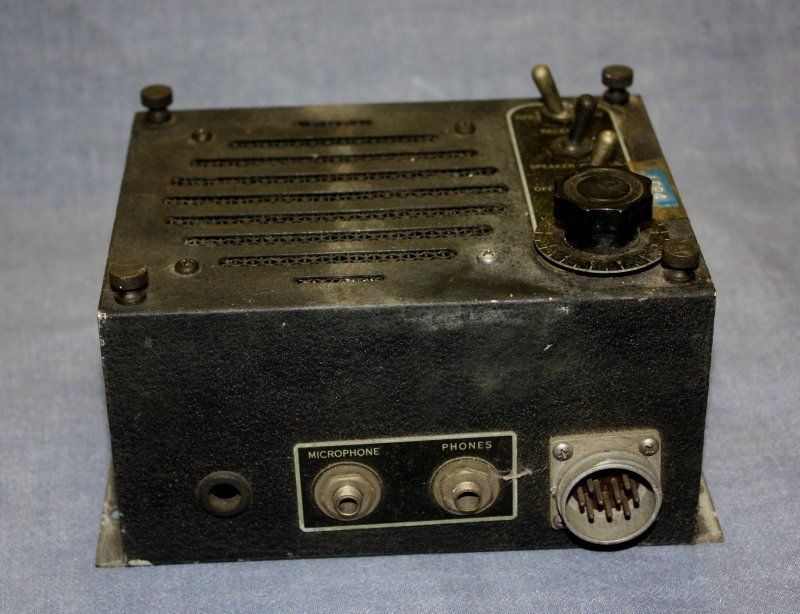

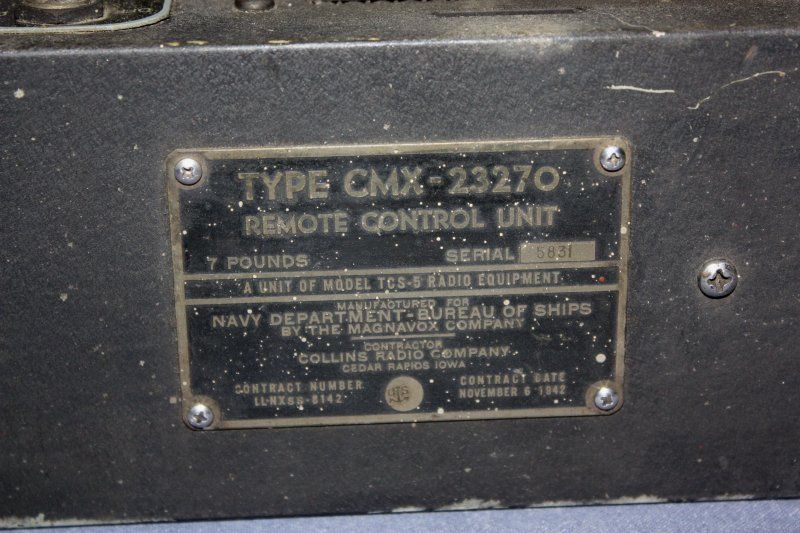

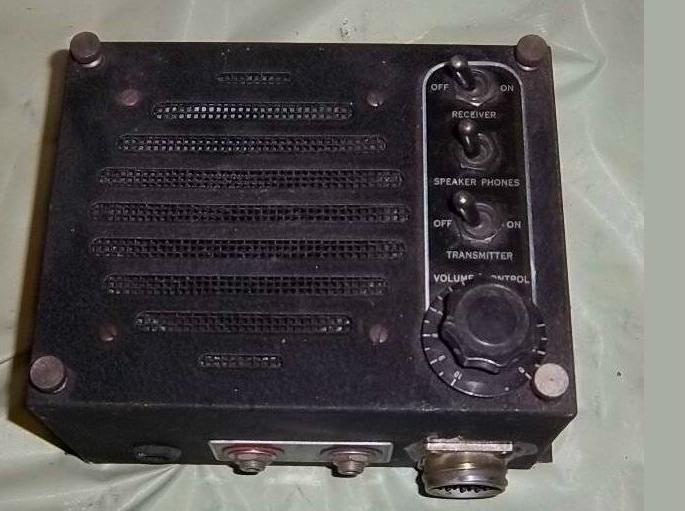

tcs5-remote-cmx23270-63.jpg (93797 bytes) tcs5-remote-cmx23270-61.jpg (88202 bytes) tcs5-remote-cmx23270-62.jpg (103809 bytes) tcs-CCY23270A-rem-91.jpg (48128 bytes)

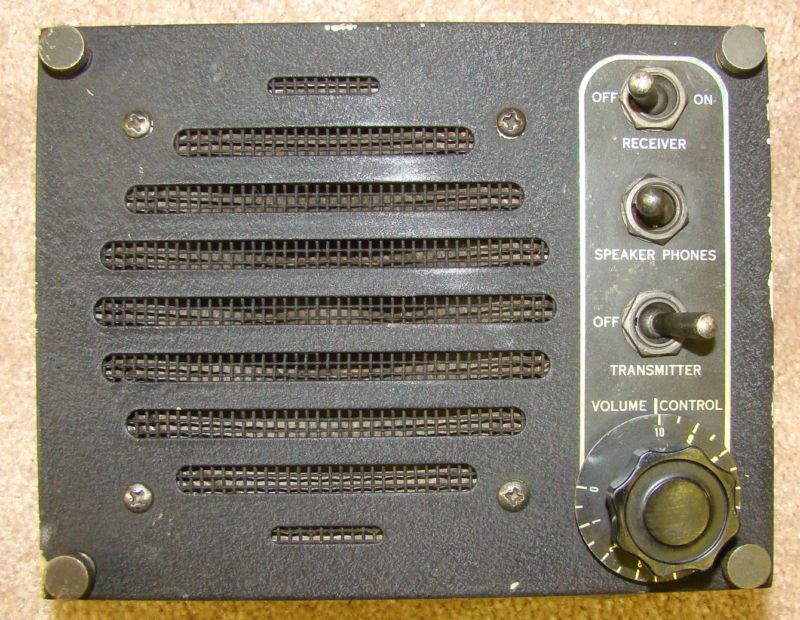

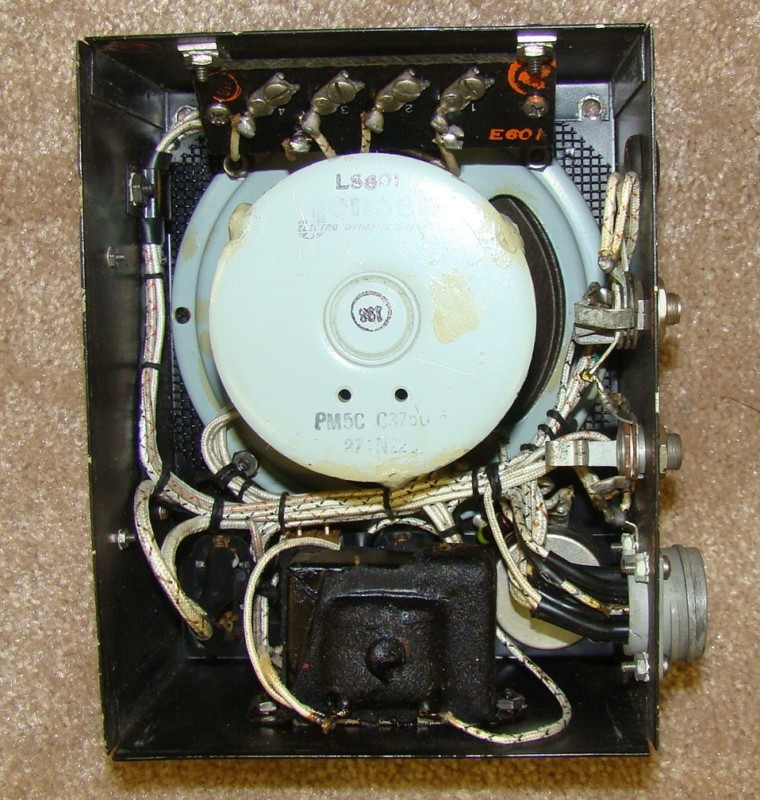

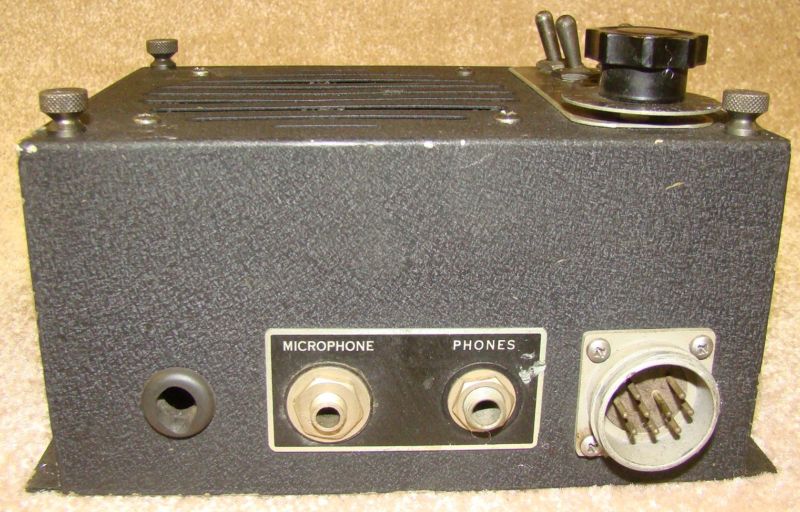

tcs8-remote-110525-05.jpg (61730 bytes) tcs8-remote-110525-02.jpg (124166 bytes) tcs8-remote-110525-04.jpg (100068 bytes) tcs8-remote-110525-06.jpg (190727 bytes)

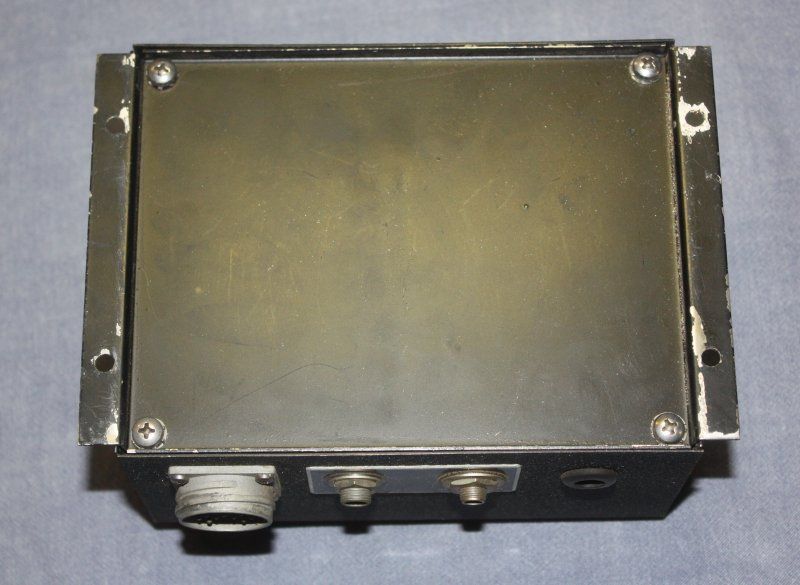

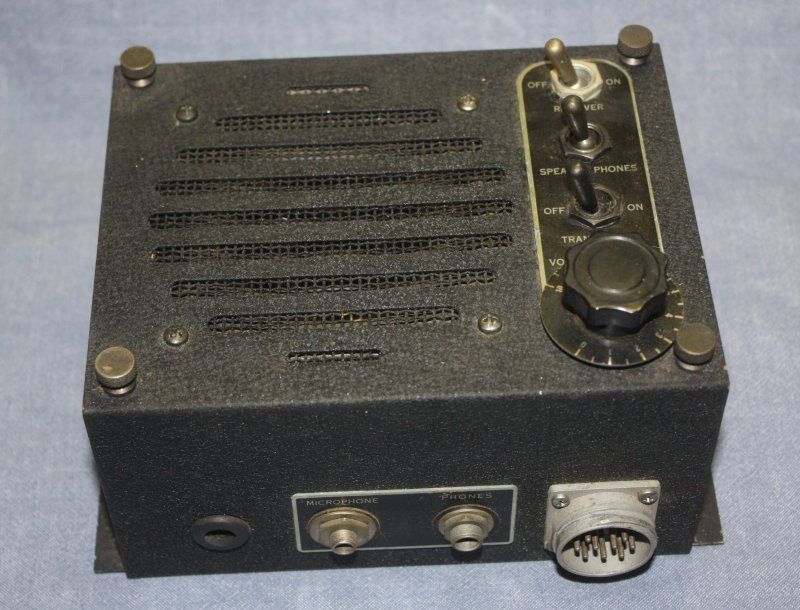

tcs8-remote-cws23270-63.jpg (84482 bytes) tcs8-remote-cws23270-61.jpg (95234 bytes) tcs8-remote-cws23270-62.jpg (94744 bytes) tcs8-remote-cws23270-64.jpg (66497 bytes)

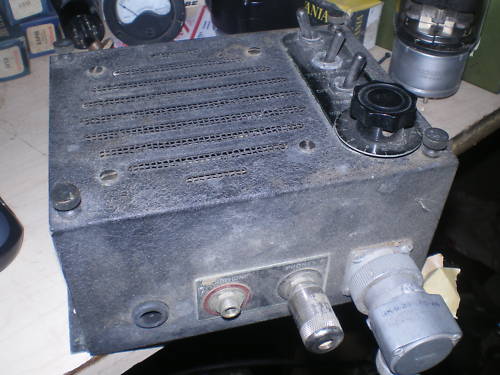

tcs-CCY232270A-rem-92.jpg (47770 bytes) tcs-ctl-0211-1300.jpg (39593 bytes) tcs14-remote-ccy23270a-61.jpg (88967 bytes) tcs-CCY232270A-rem-91.jpg (32374 bytes)

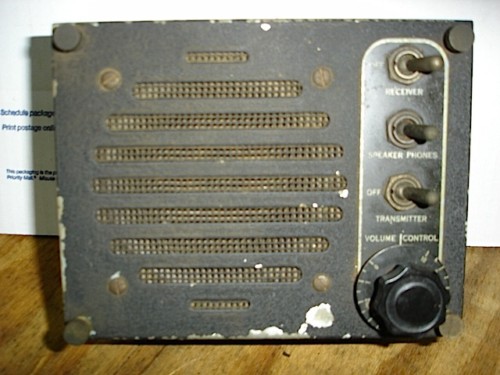

tcs14-ctl-1103.jpg (70884 bytes) tcs14-ctl-1101.jpg (50289 bytes) tcs14-ctl-1102.jpg (76883 bytes) tcs14-remote-ccy23270a-62.jpg (74270 bytes)

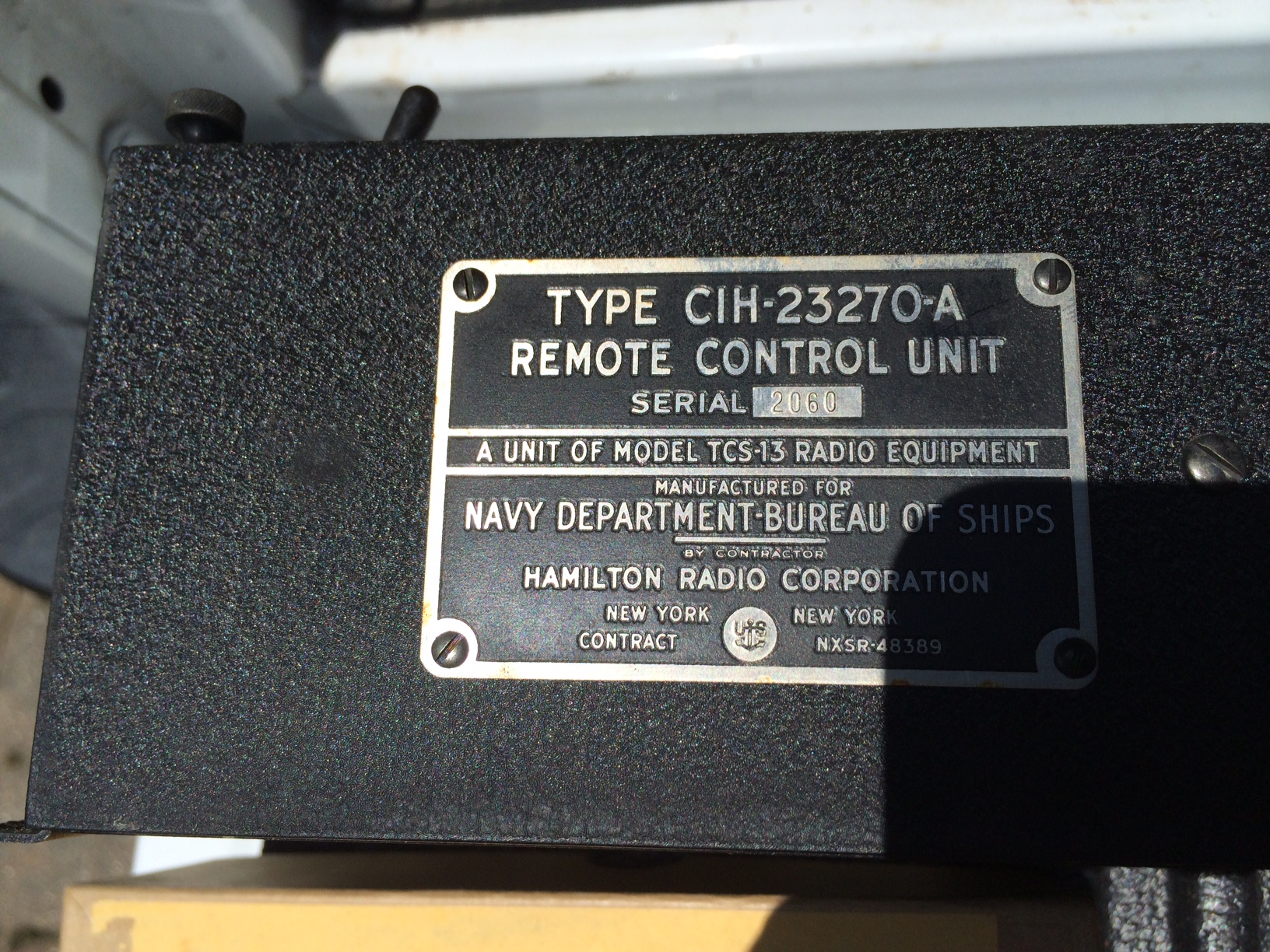

TCS-13 CIH-23270-A Remote Control (NOS)
photos thanks to Tom N4CG

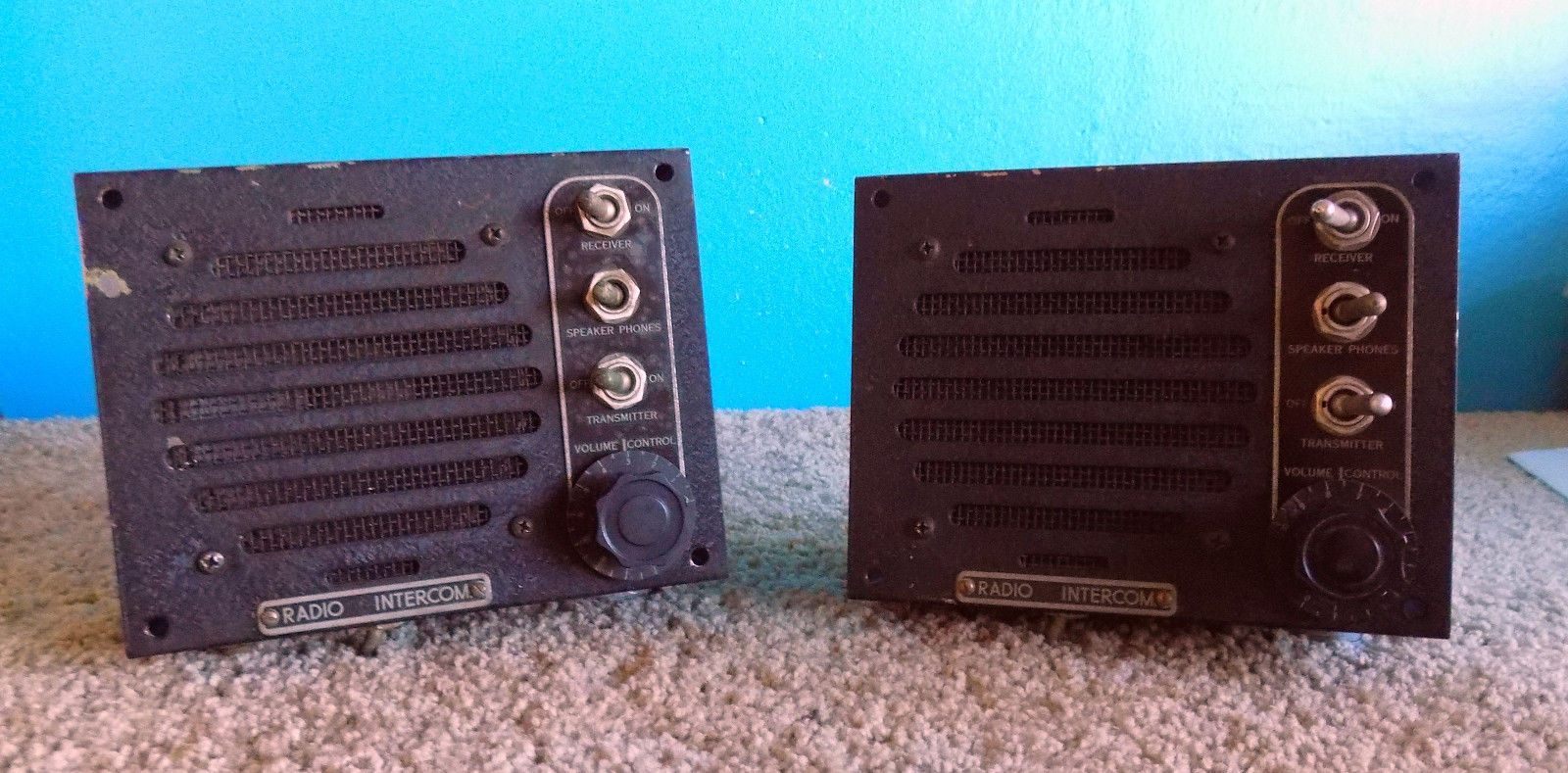

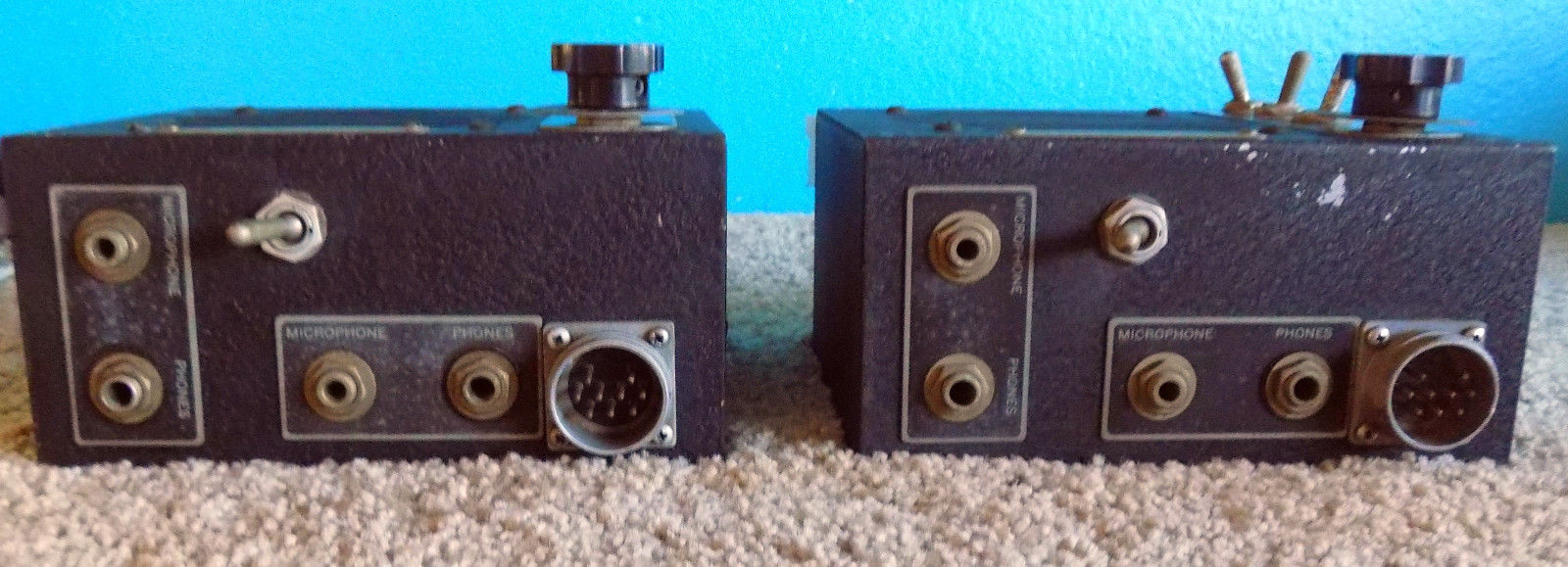

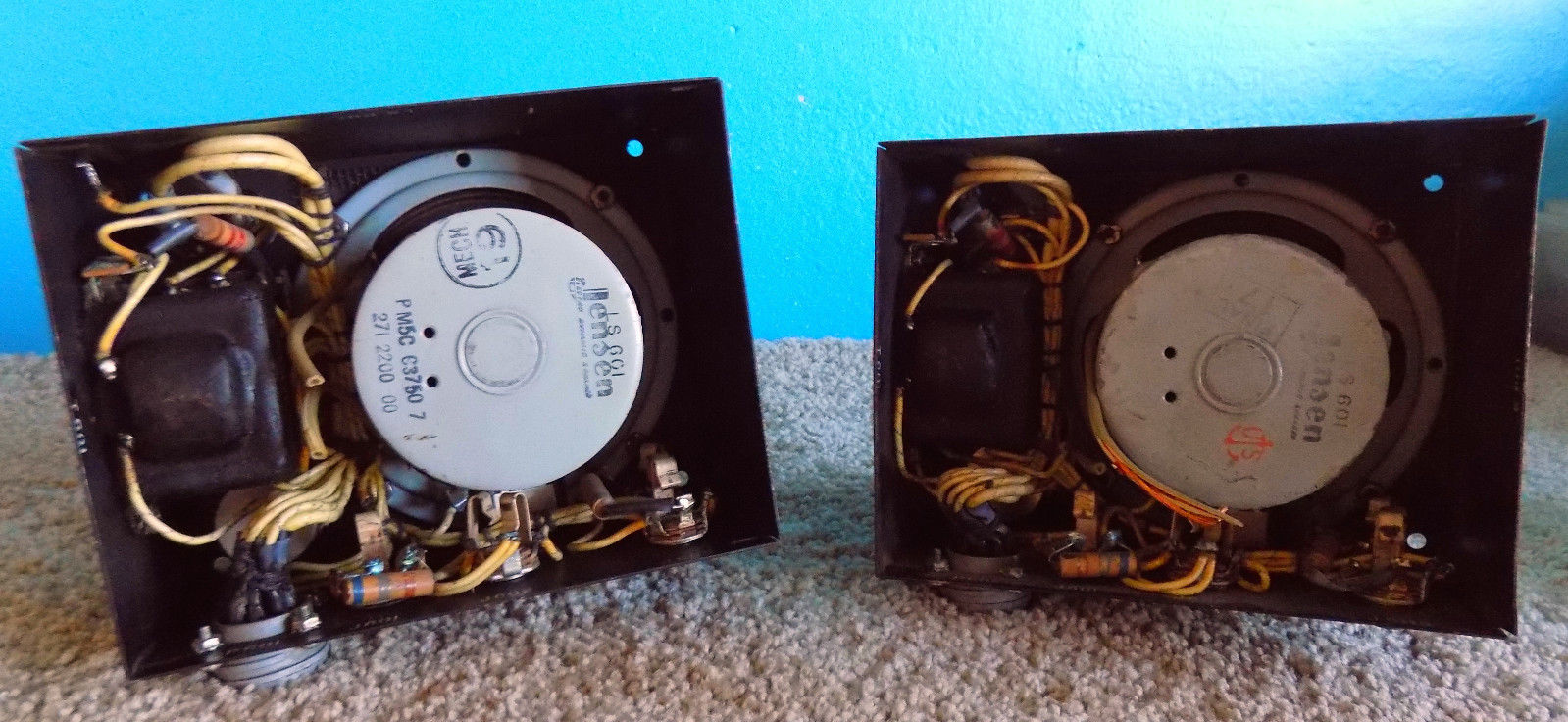

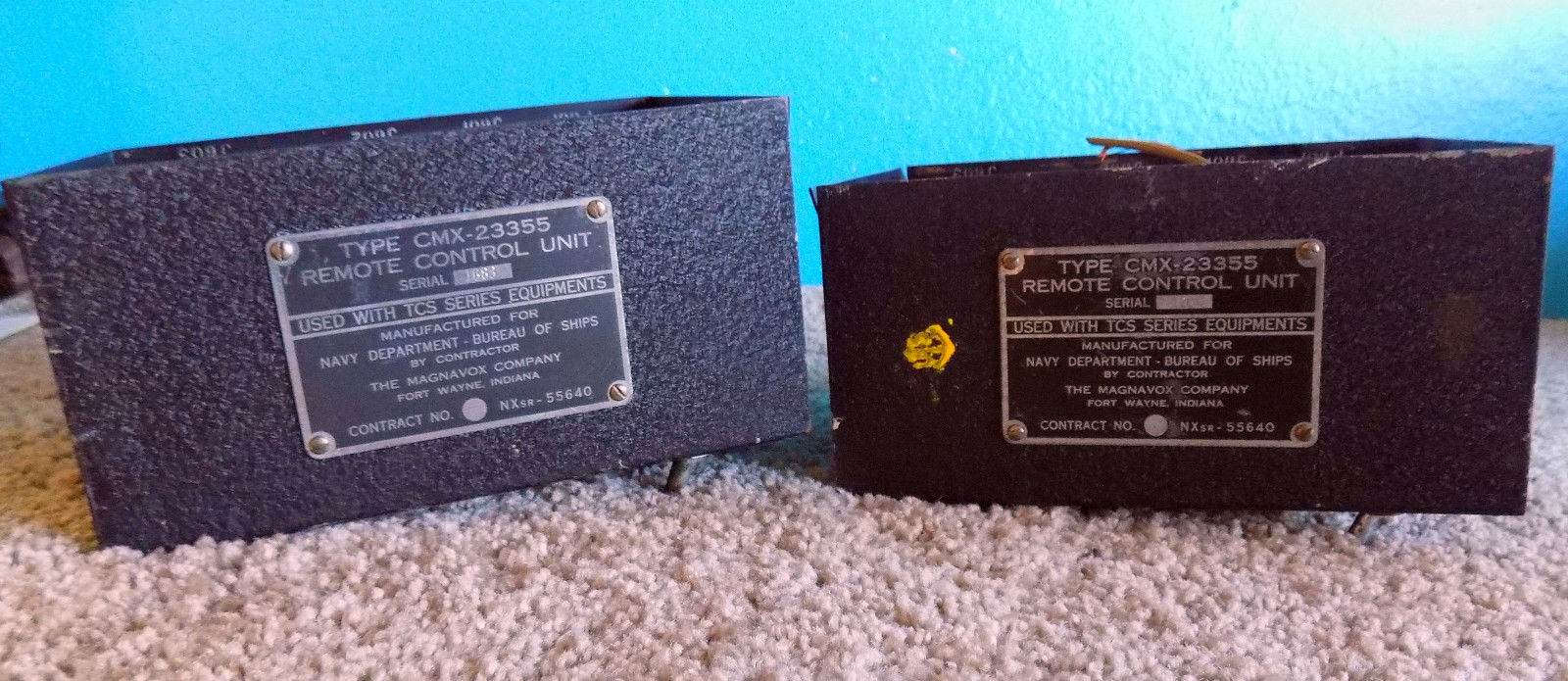

TCS Remote Control CMX-23355 for use with 50128 Interphone Amplifier (see below)


Note there are 2 phone/mic jacks

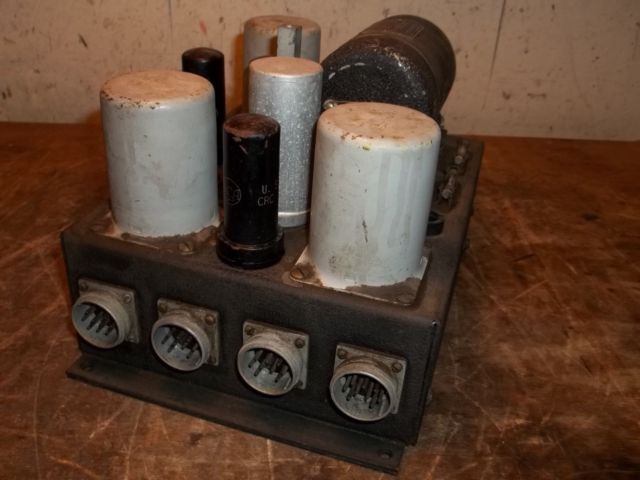

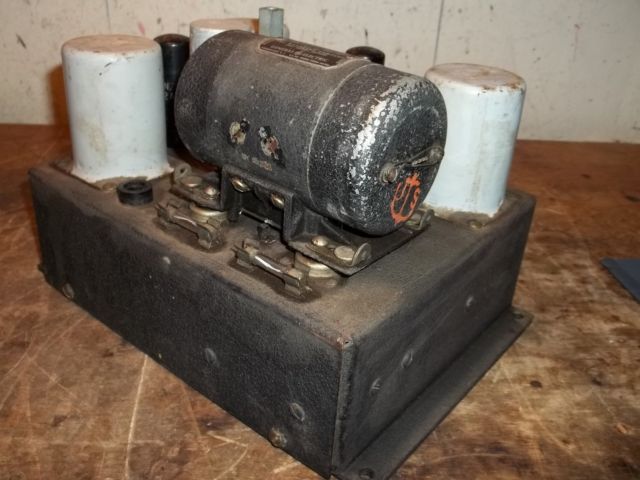

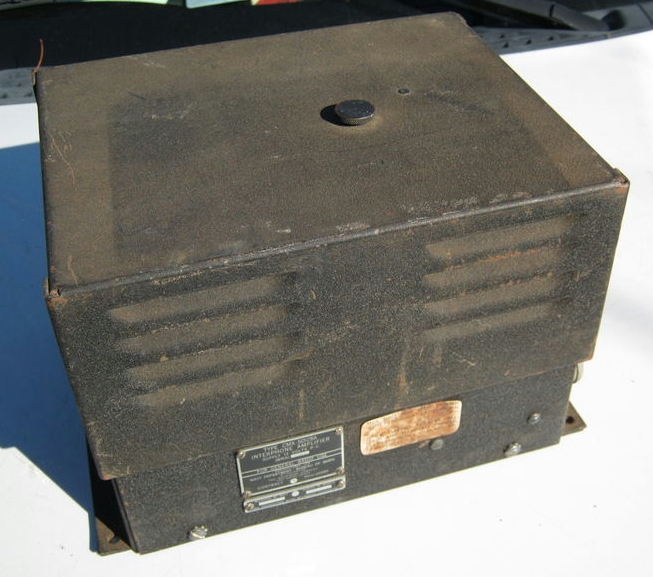

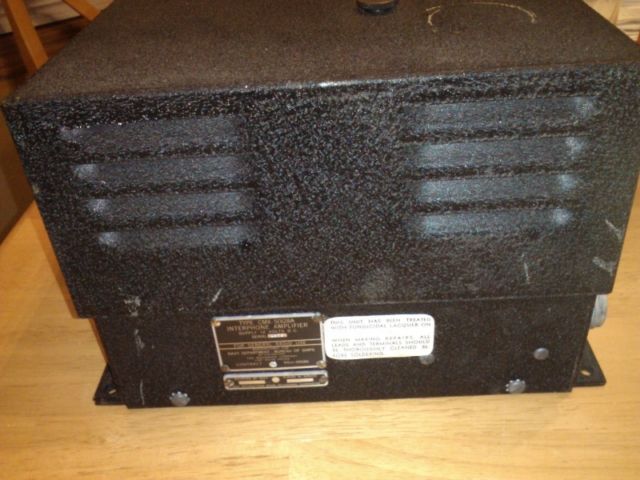

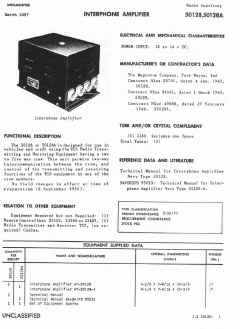

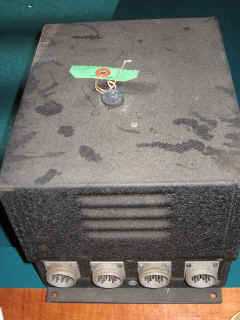

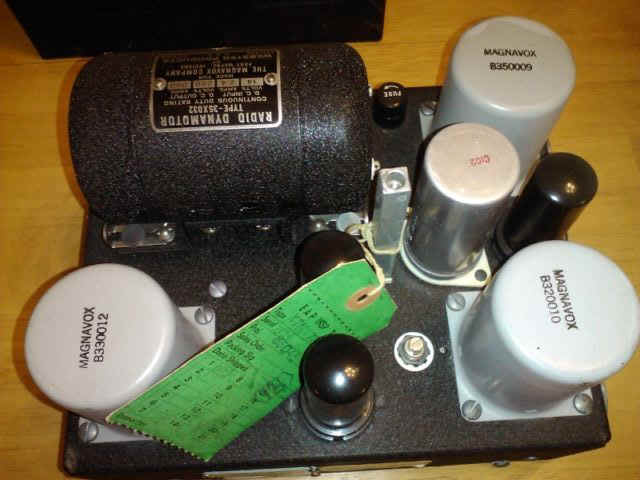

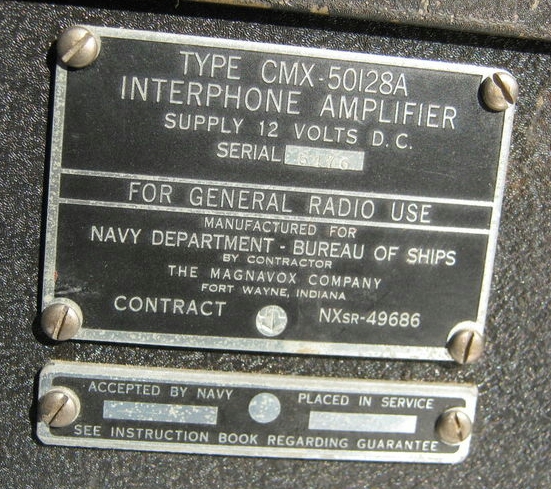

TCS Interphone Amplifier - CMX-50128, CMX-50128A

"The CMX-50128 interphone amplifier is designed for use in vehicles and craft using the Navy model TCS radio transmitting and receiving equipment having a two to five man crew. This unit permits two-way intercommunication between the crew, and control of equipment by any of the crew members"






tcs-CMX50128-1206-01.JPG (36303 bytes) tcs-CMX50128-1206-02.JPG (39383 bytes) tcs-CMX50128-1206-03.JPG (47947 bytes) tcs-CMX50128-1206-04.JPG (34907 bytes)

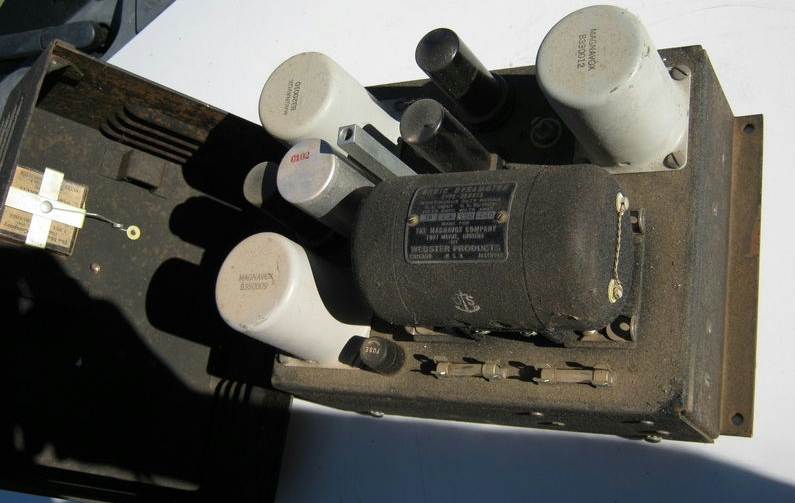

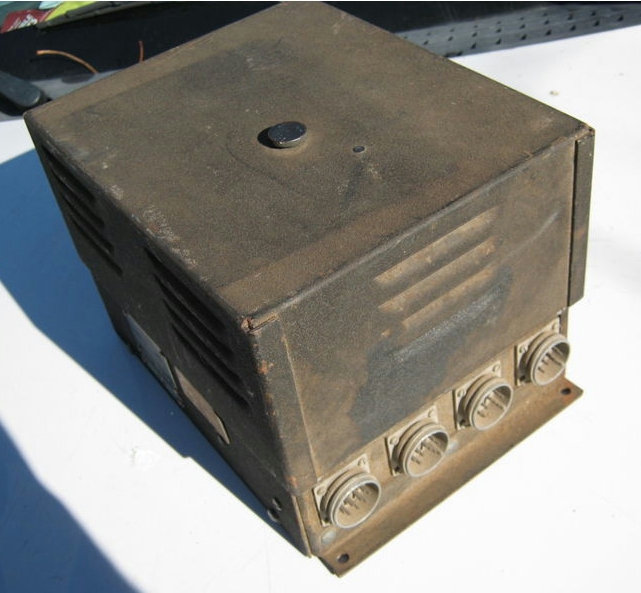

cmx50128a-tcs-amp-01.JPG (209917 bytes) cmx50128a-tcs-amp-02.JPG (294579 bytes) cmx50128a-tcs-amp-05.JPG (246373 bytes) cmx50128a-tcs-amp-04.JPG (210098 bytes)

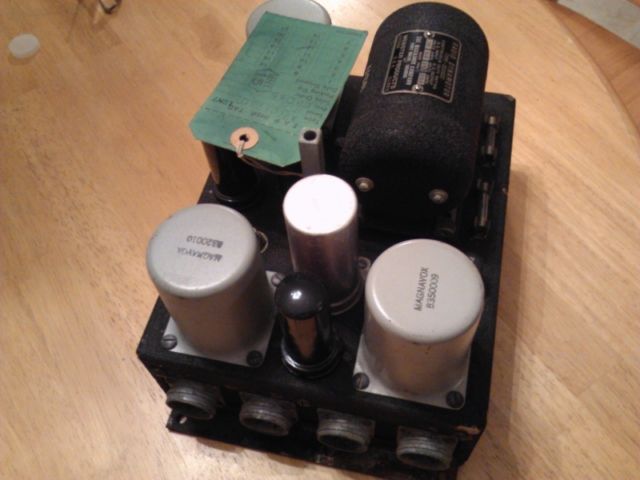

tcs-interphone-1401-01.JPG (36439 bytes) tcs-interphone-1401-12.jpg (31414 bytes) tcs-interphone-1401-02.JPG (43068 bytes) tcs-interphone-1401-11.jpg (53116 bytes)

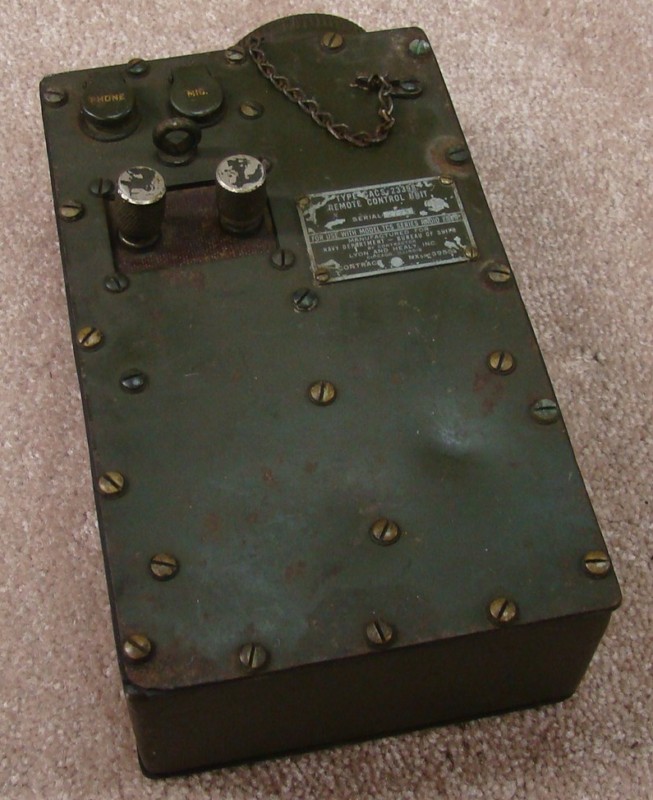

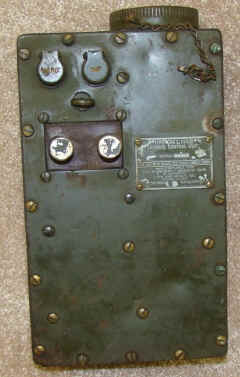

TCS Remote Control & Phone Line Hookup CACS-23398
(part of installation kit MX-566A/MRC)

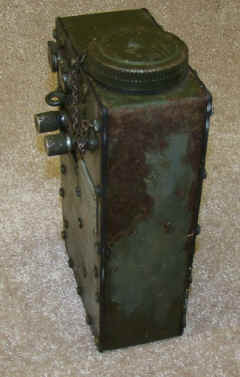

23398-1103-01.jpg (111677 bytes) 23398-1103-02.jpg (106804 bytes) Used in MZ and AN/MRC-6(*) vehicular systems

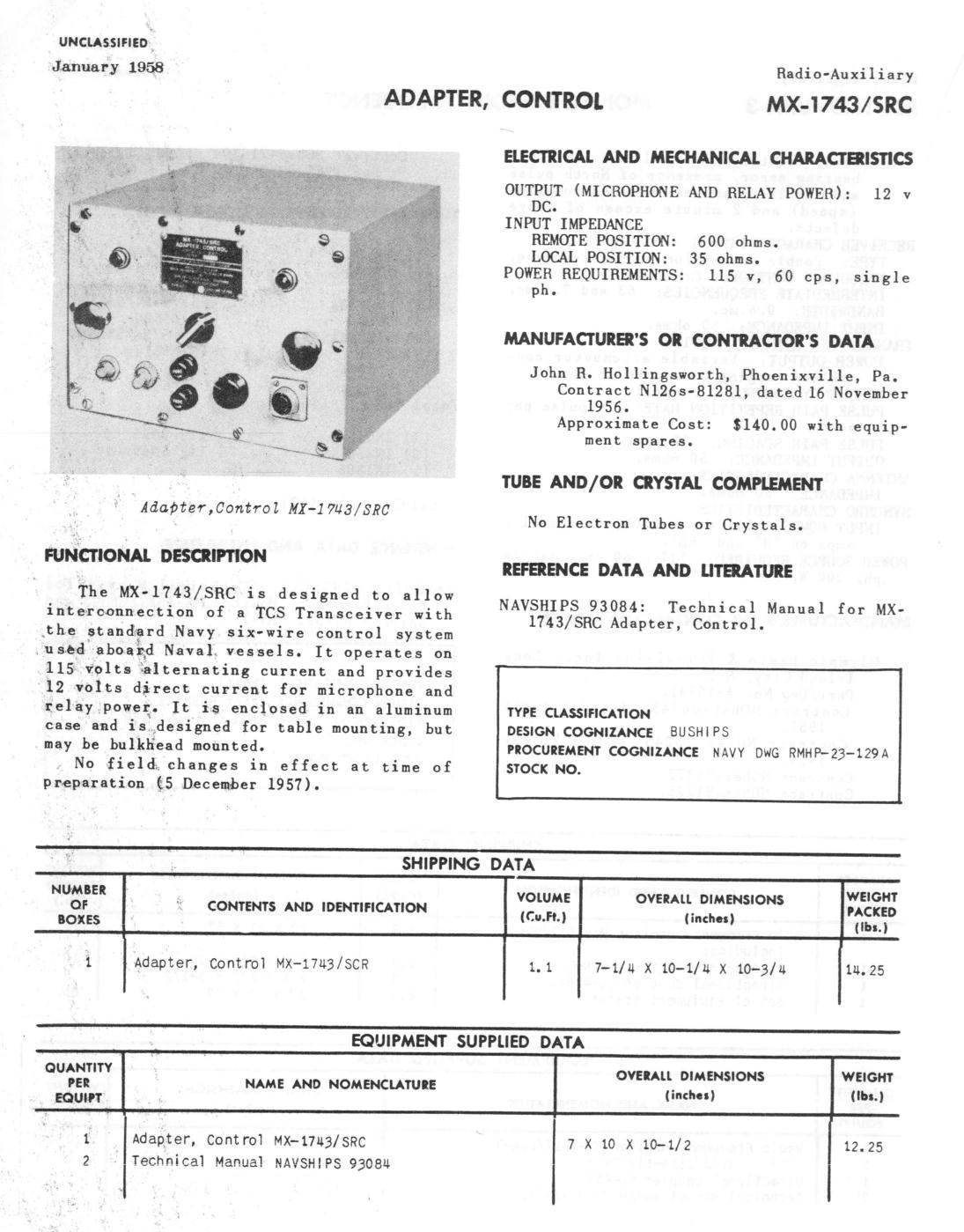

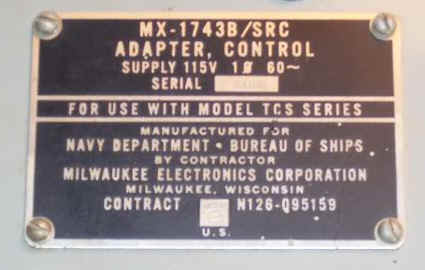

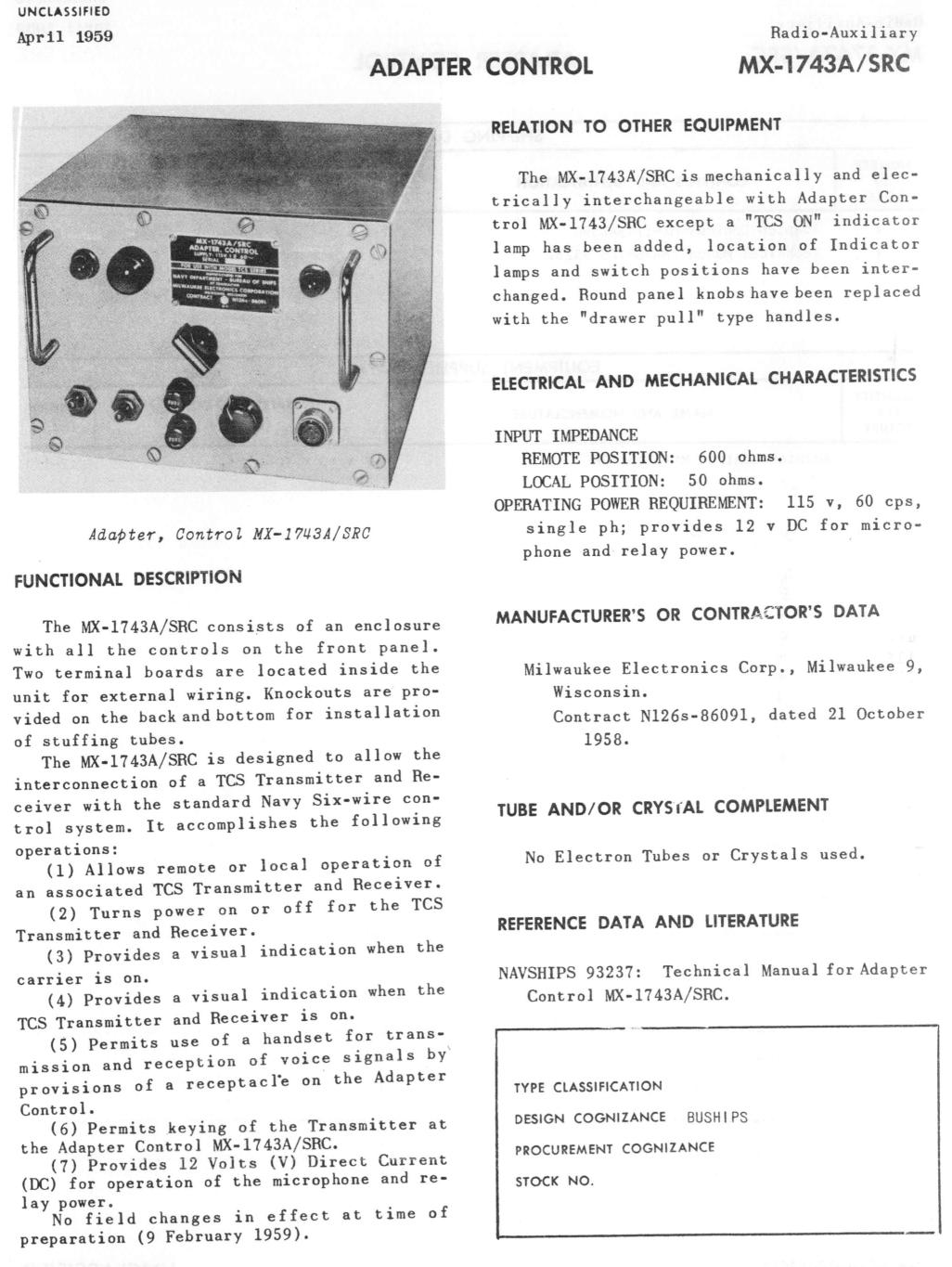

TCS Control Adapter MX-1743/SRC, MX-1743A/SRC, MX-1743B/SRC - manual

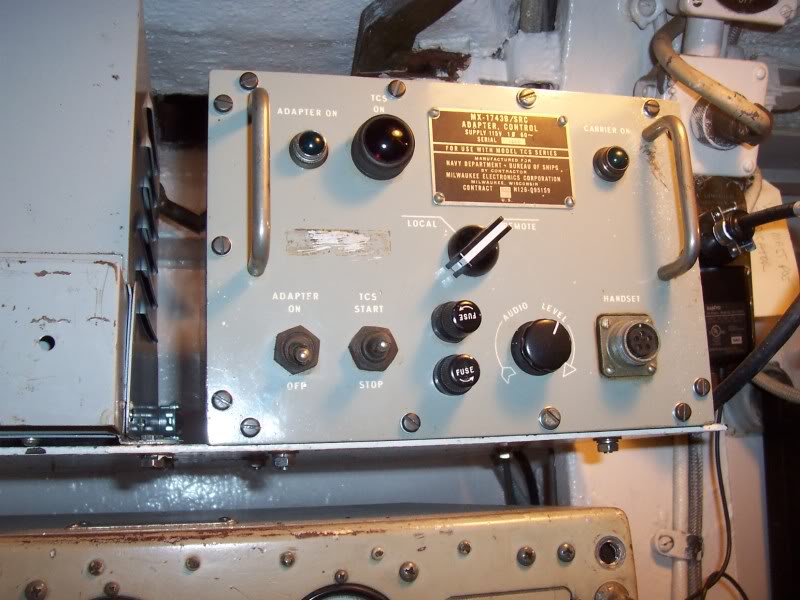

MX-1743B/SRC control adapter aboard USS Torsk -

Allows TCS hookup to Navy standard 6-wire control lines

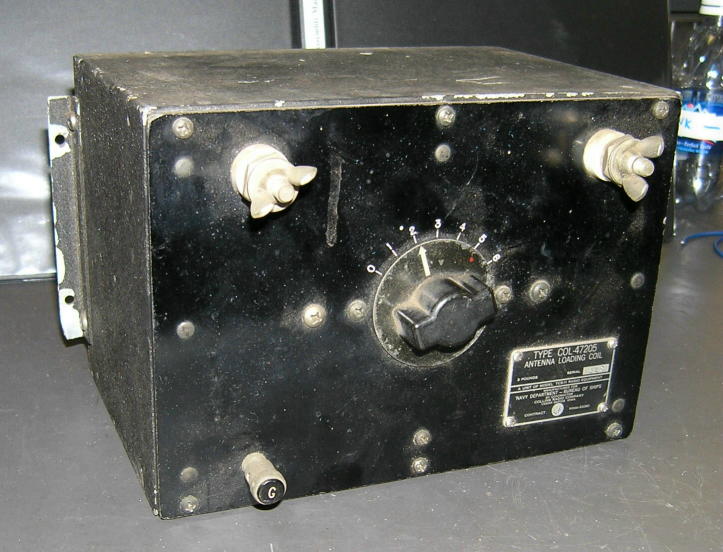

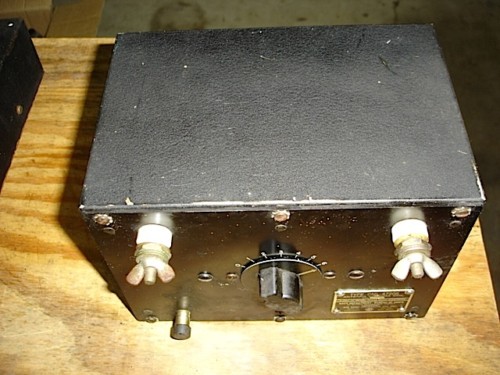

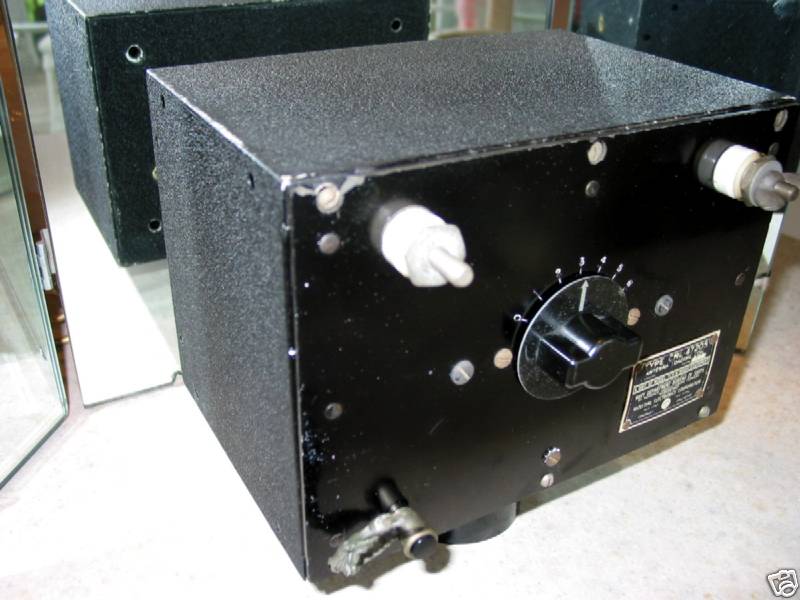

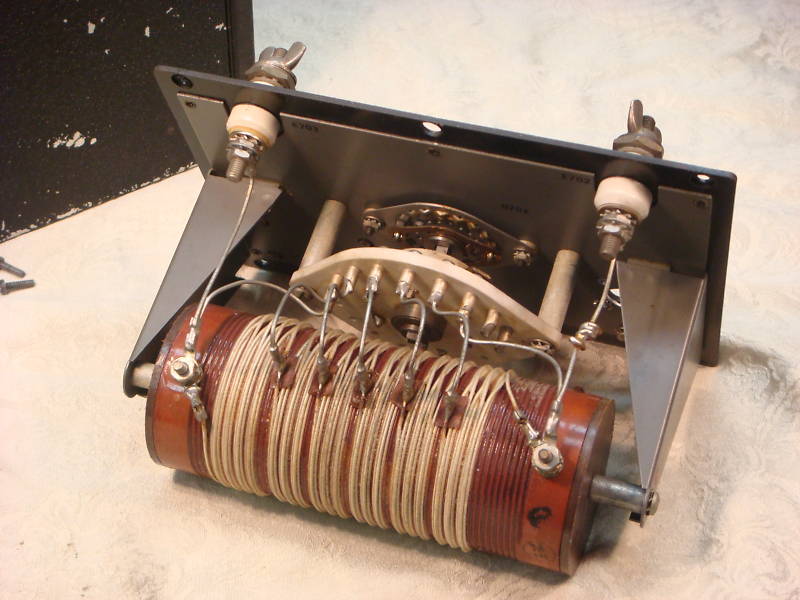

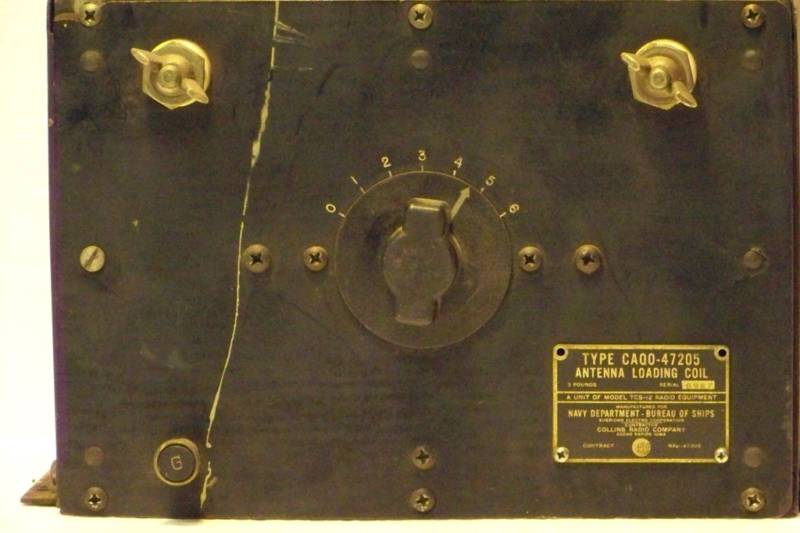

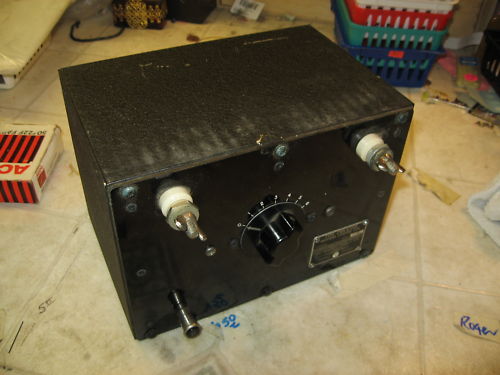

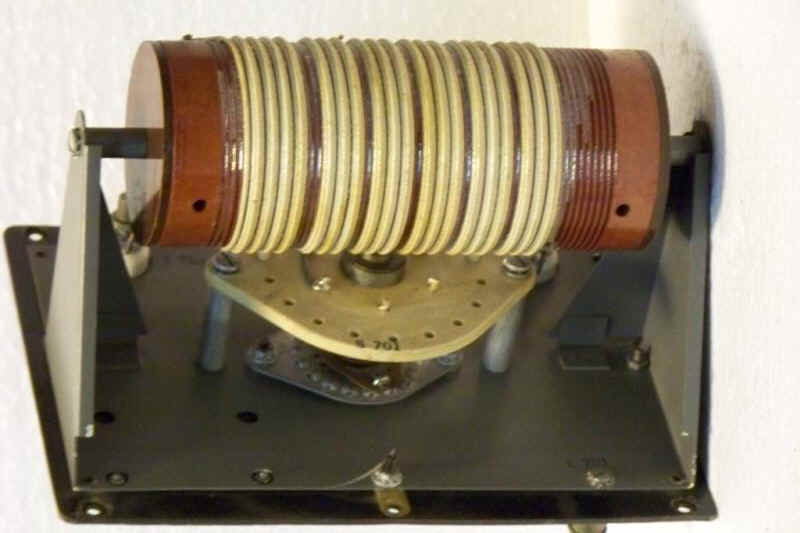

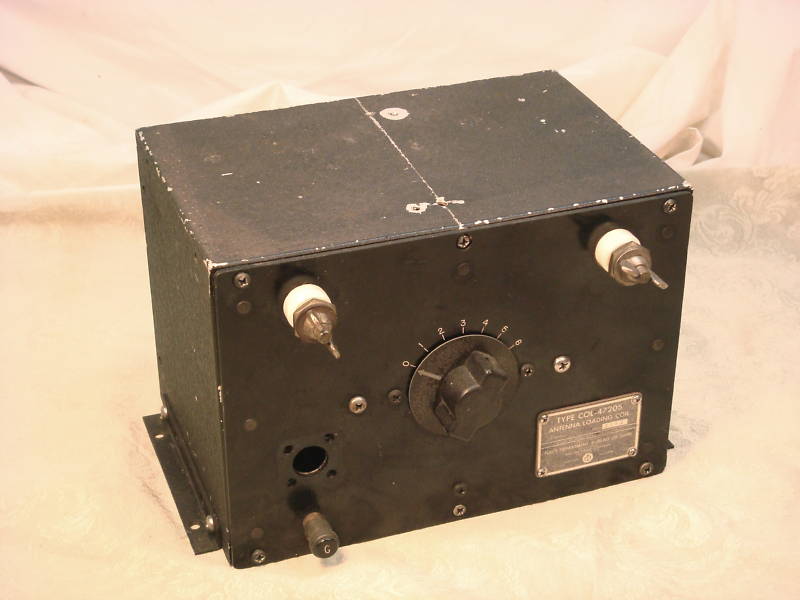

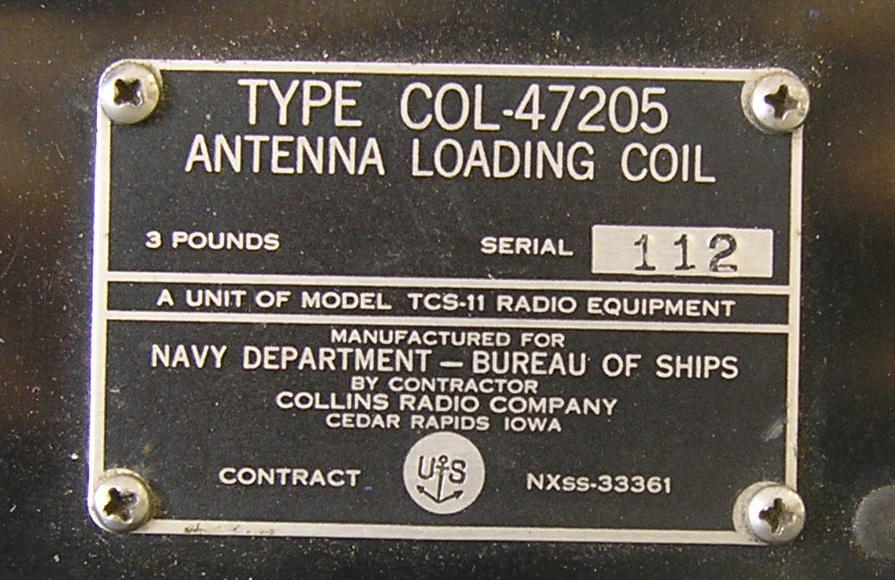

TCS Antenna Tuning

CAQO-47205

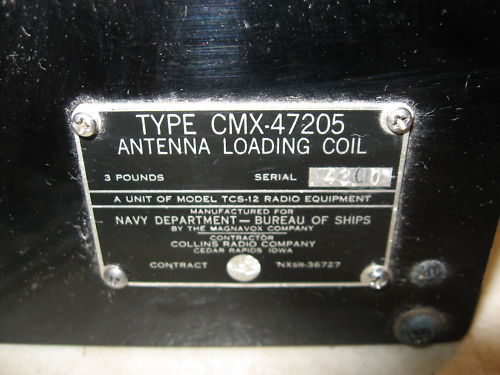

CMX-47205
CML-47205
COL-47205
Antenna Loading Coil


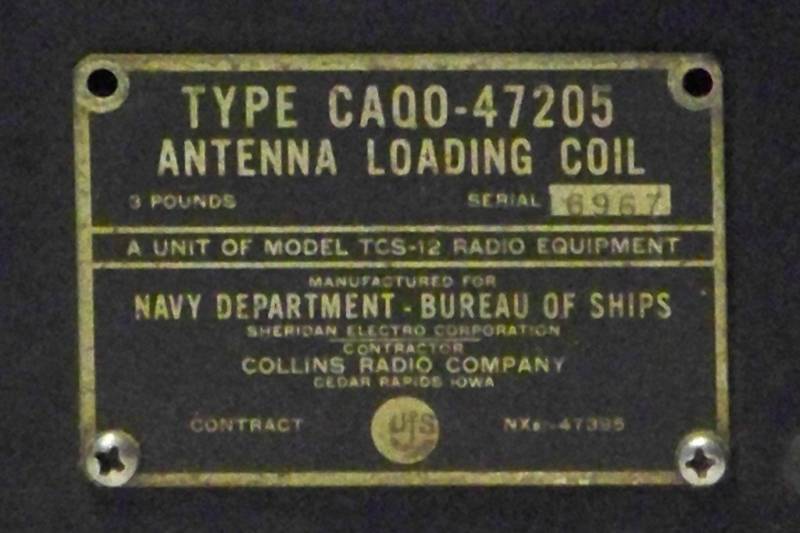

tcs12-tuner-CAQO47205-61.jpg (41545 bytes) tcs12-tuner-CAQO47205-63.jpg (36173 bytes) tcs12-tuner-CAQO47205-64.jpg (33423 bytes) tcs12-tuner-CAQO47205-62.jpg (47259 bytes)

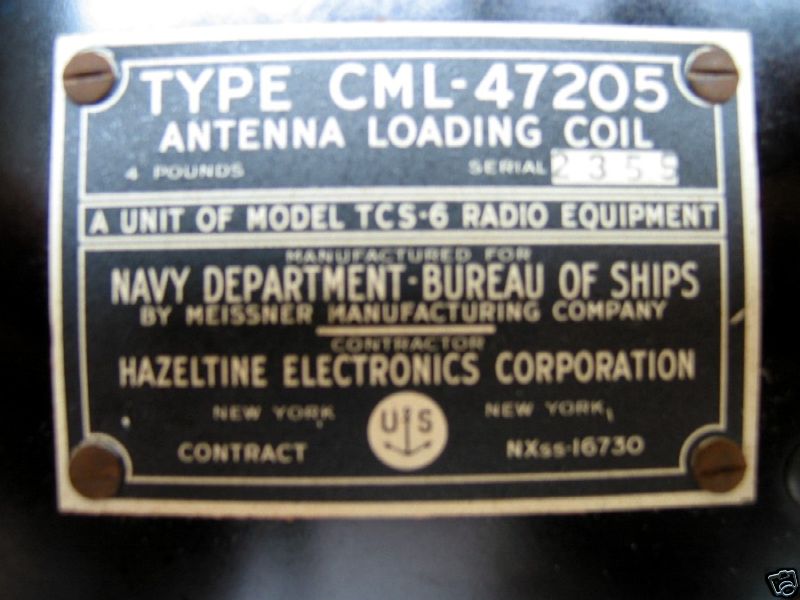

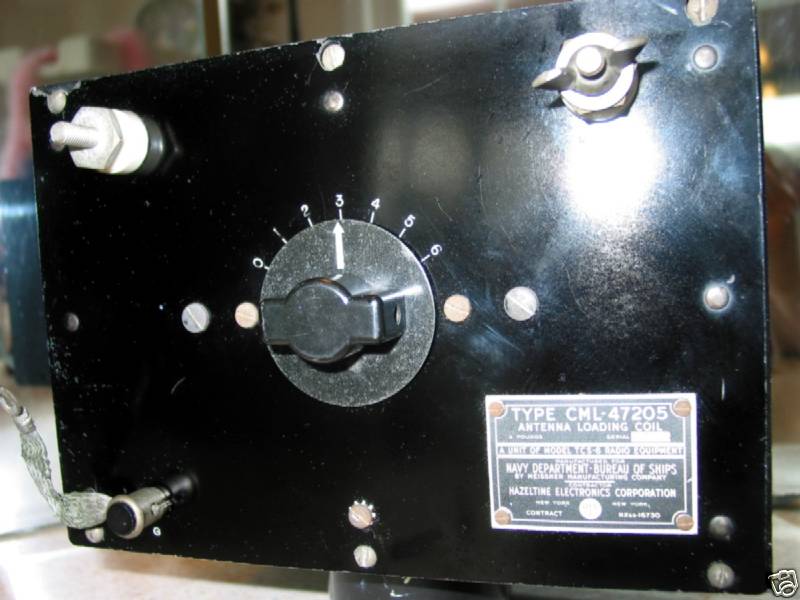

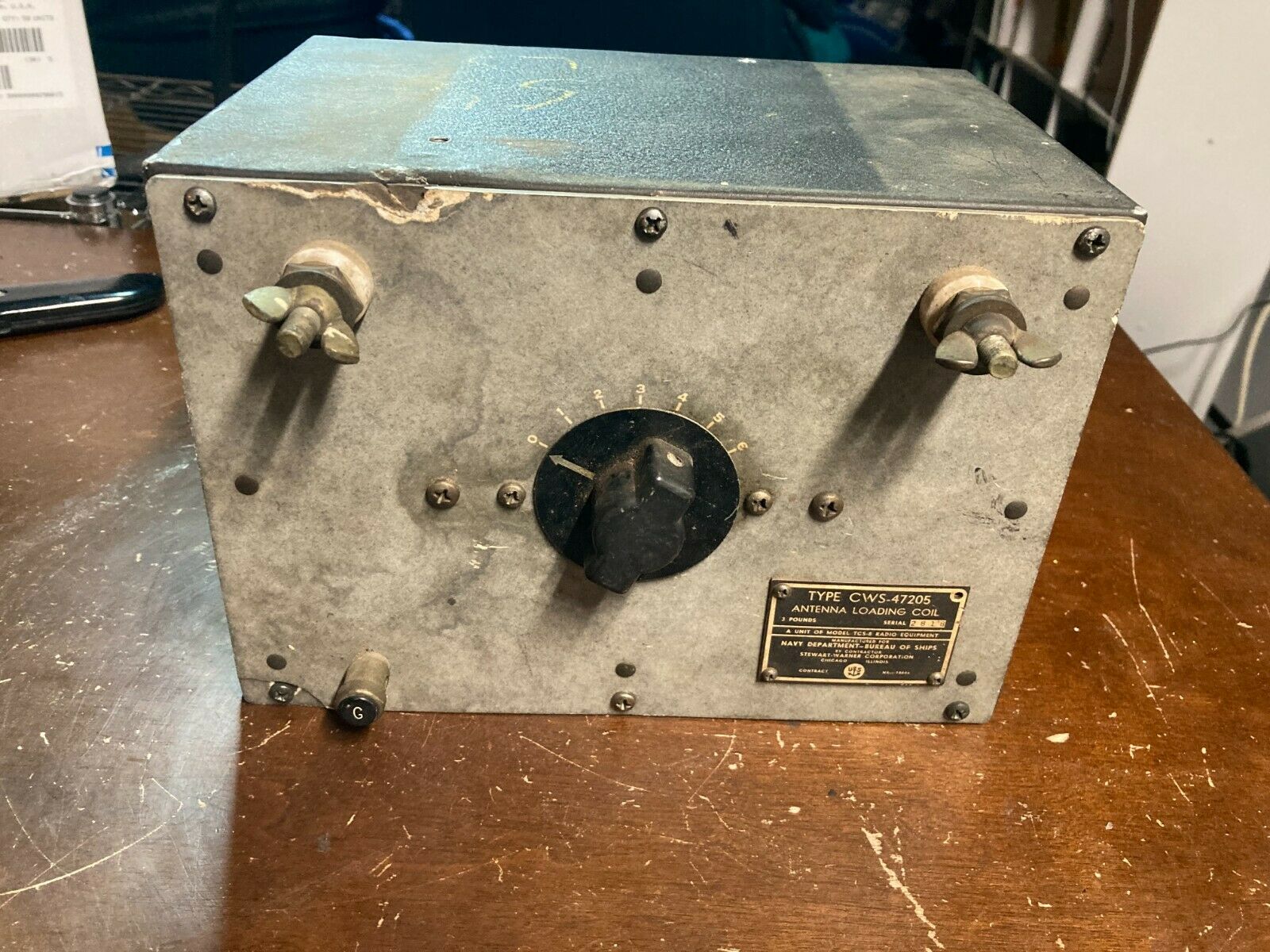

tcs12-205.jpg (54295 bytes) tcs12-204.jpg (55033 bytes) tcs12-206.jpg (65779 bytes) CWS-47205 (TCS-8)

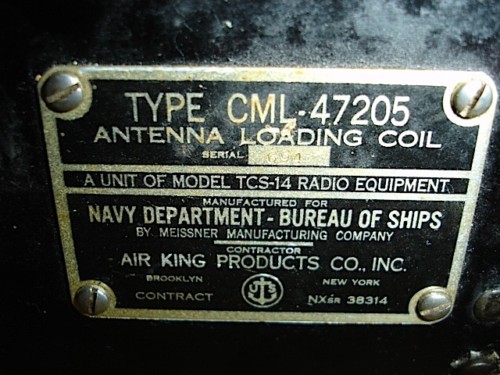

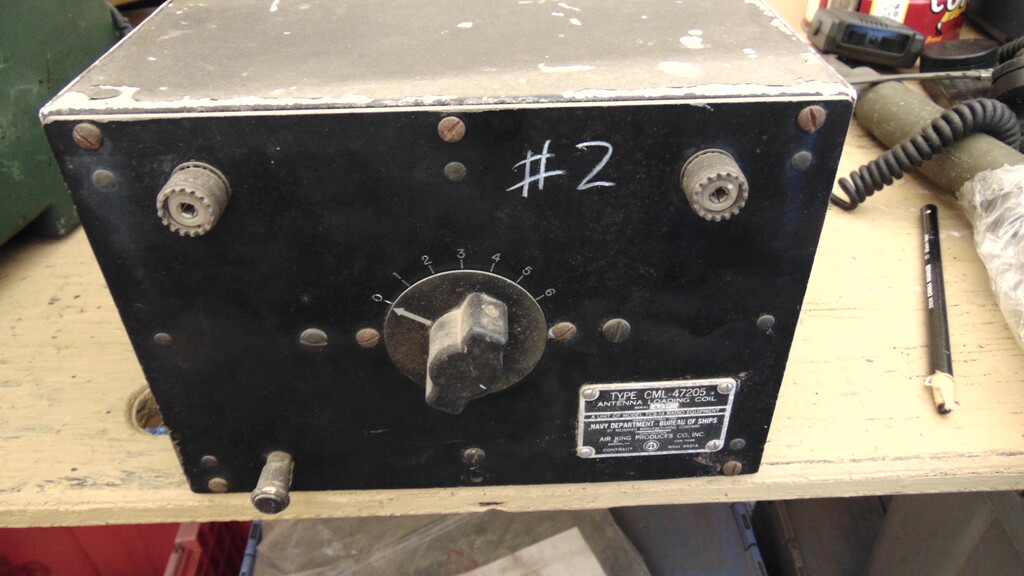

CML-47205 (TCS-14) with type UHF coax cable connectors - are they original or a field change? tcs14-ant-so239-01.JPG (153073 bytes) tcs14-ant-so239-02.JPG (191404 bytes) ---

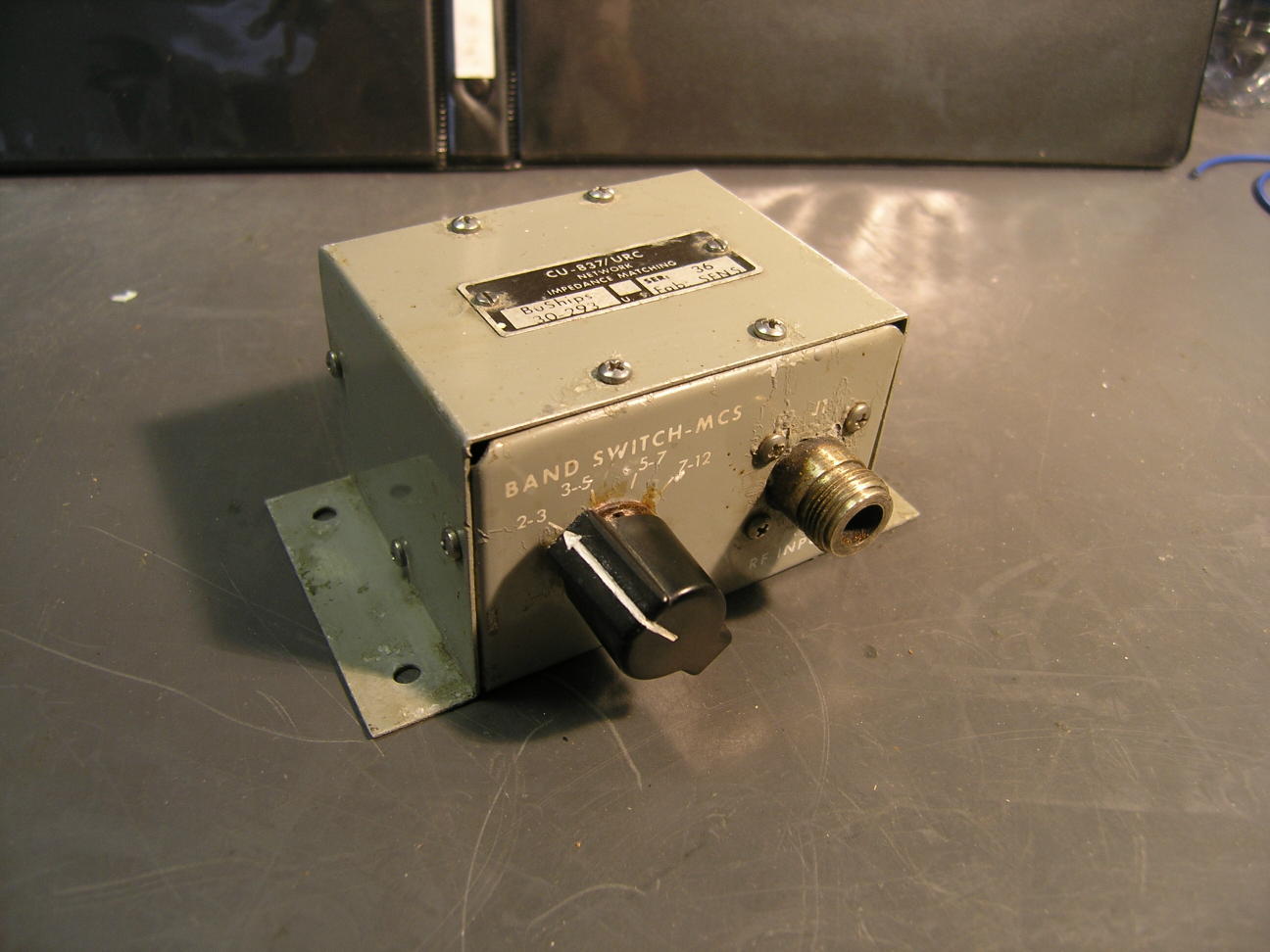

CU-837/URC
Matching Network

50 ohm output for TCS
(use with AN/SRA-22 coupler)
2-3 mc
3-5 mc
5-7 mc
7-12 mc

CU-837/URC Spec Sheets

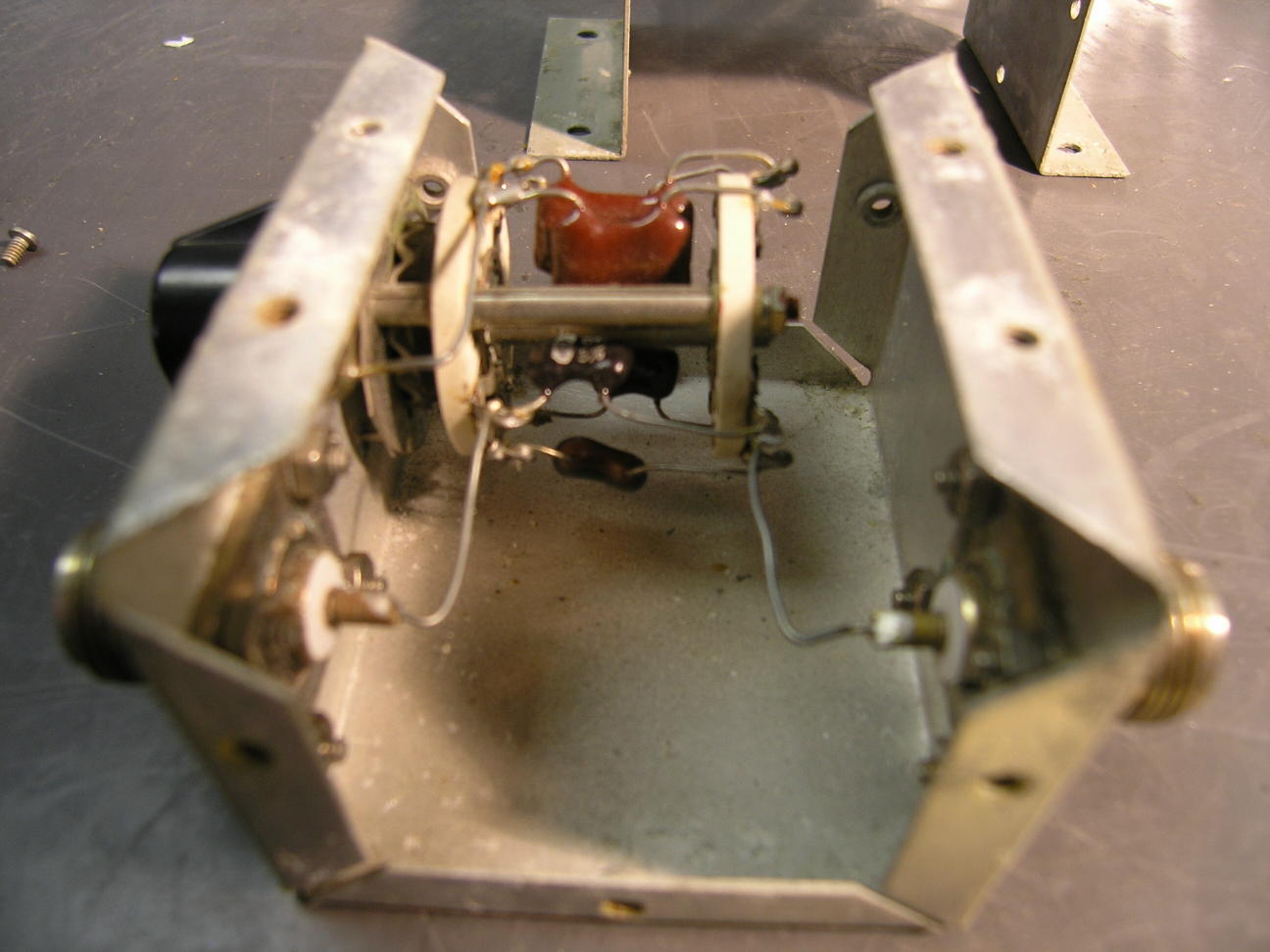

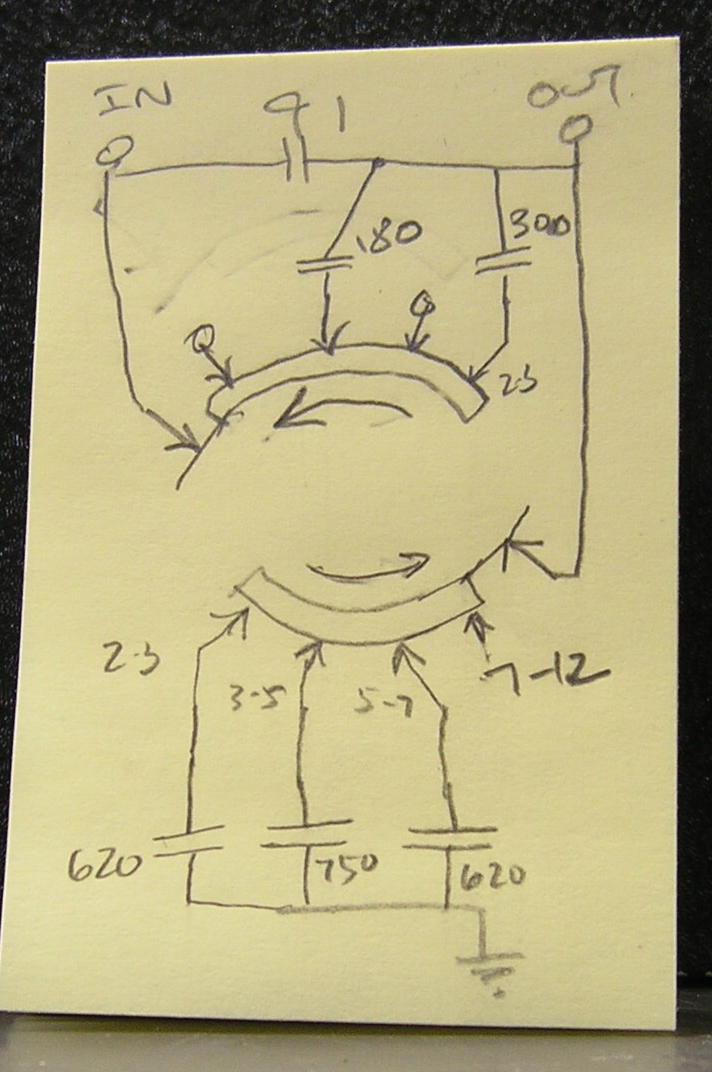

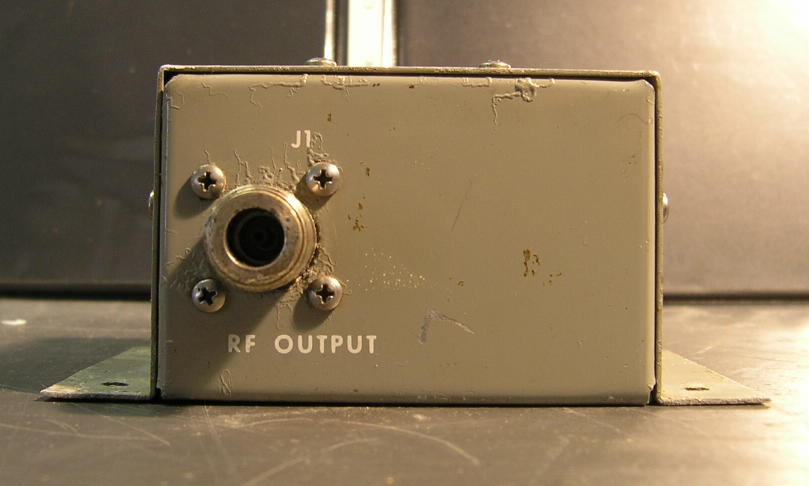

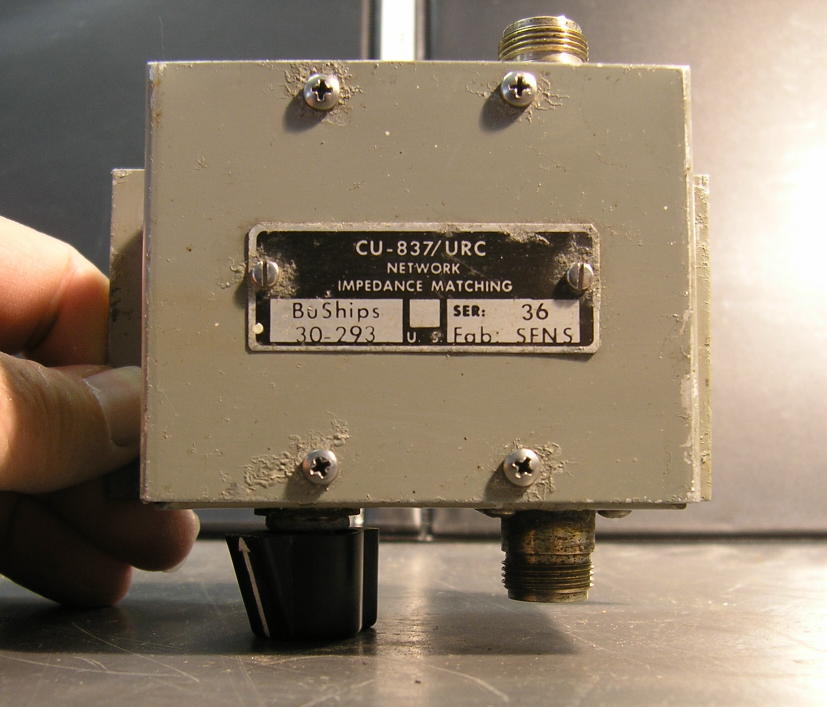

P1010050.JPG (57897 bytes) P1010051.JPG (51915 bytes) P1010052.JPG (78584 bytes) Switch viewed from rear shown in "2-3" position- capacitors are silver mica (mmf or pf)

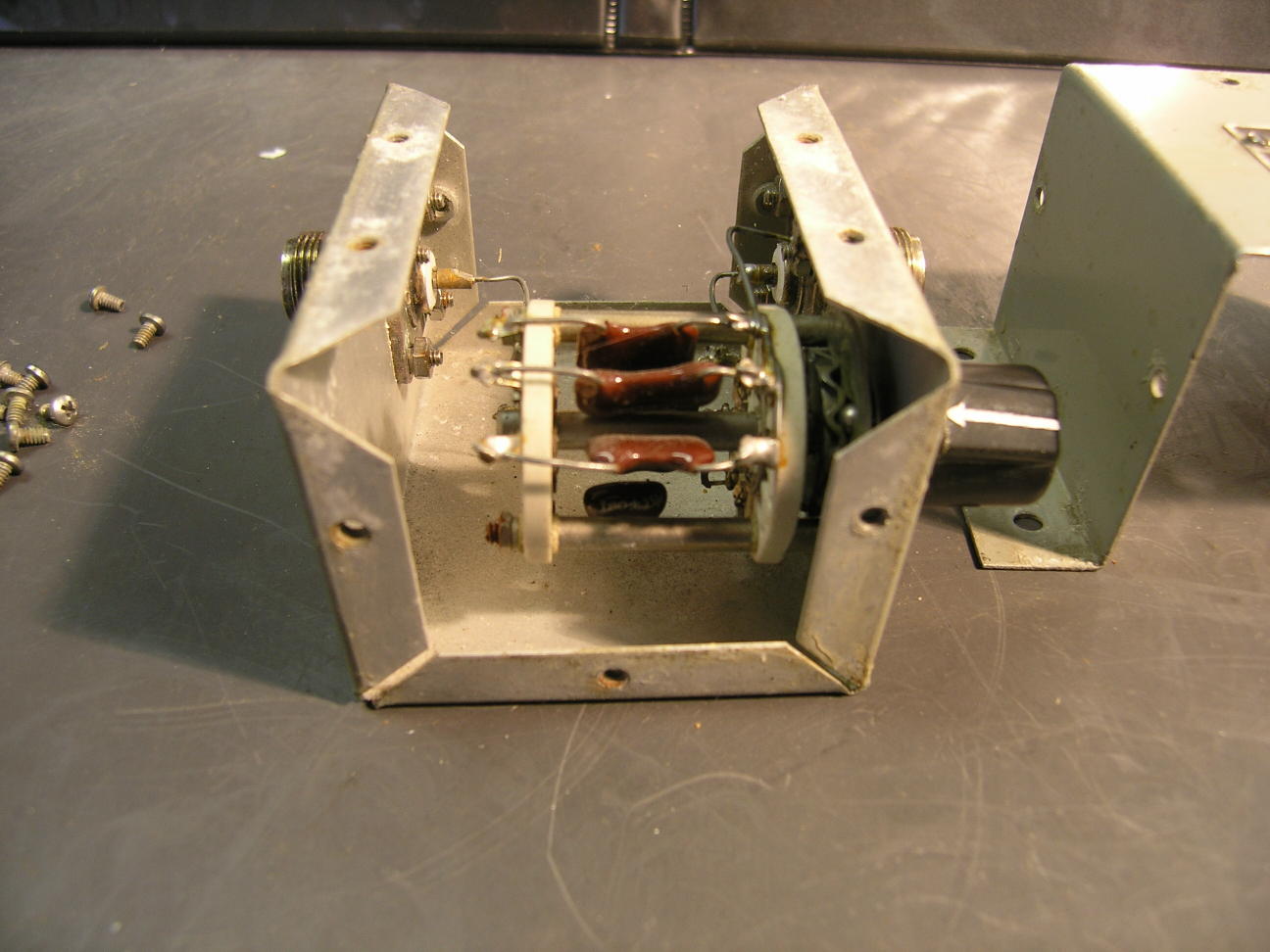

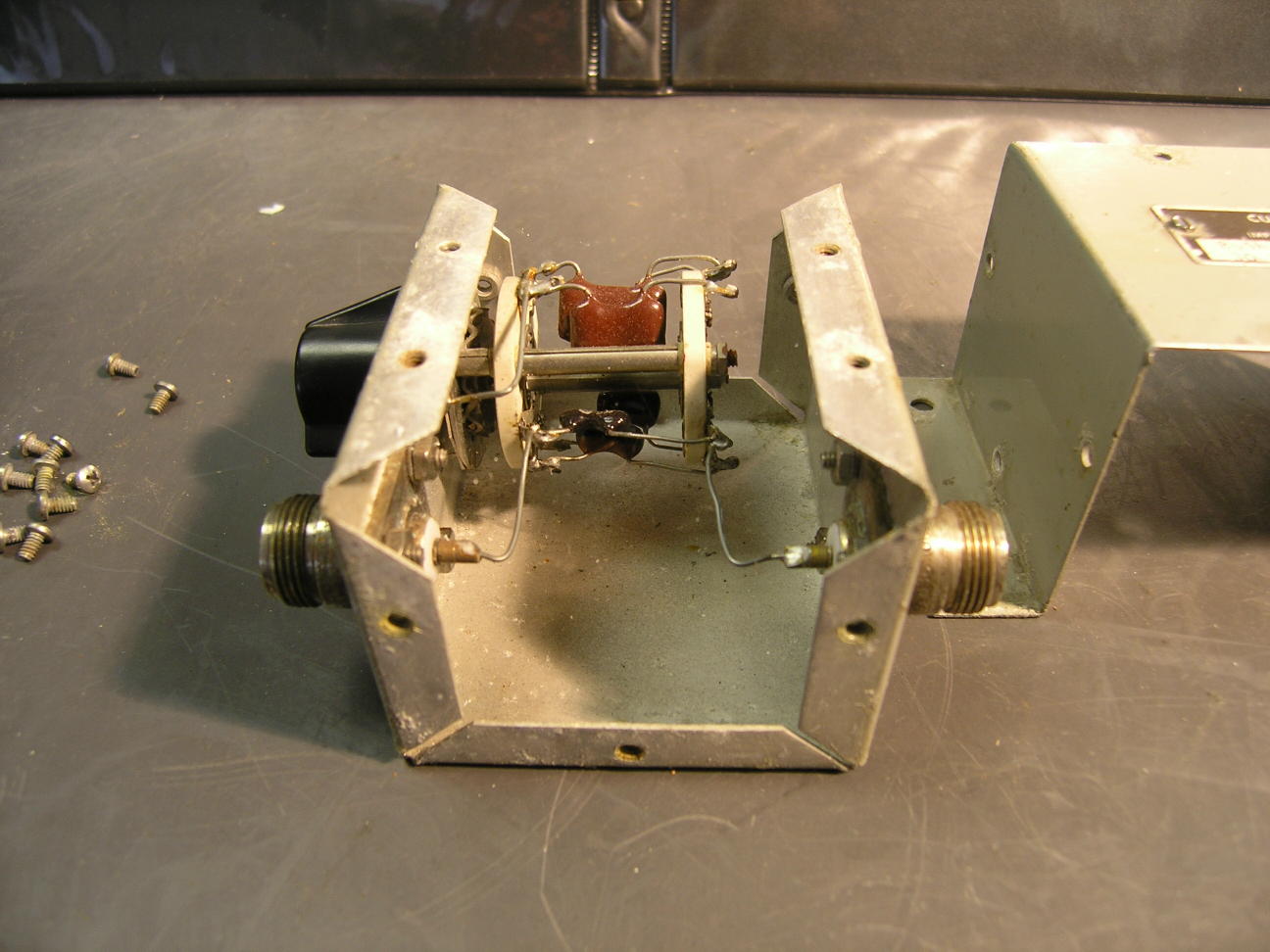

P1010056.JPG (138676 bytes) P1010057.JPG (130691 bytes) P1010058.JPG (124511 bytes) The box is approx. 3.2" wide x 2.6" deep x 2.1" tall - the mounting flanges are 0.75" so overall width is 4.7"

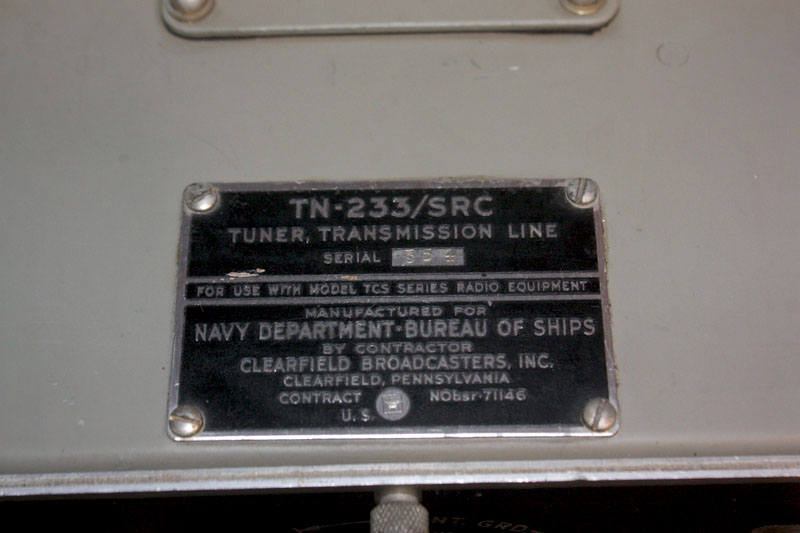

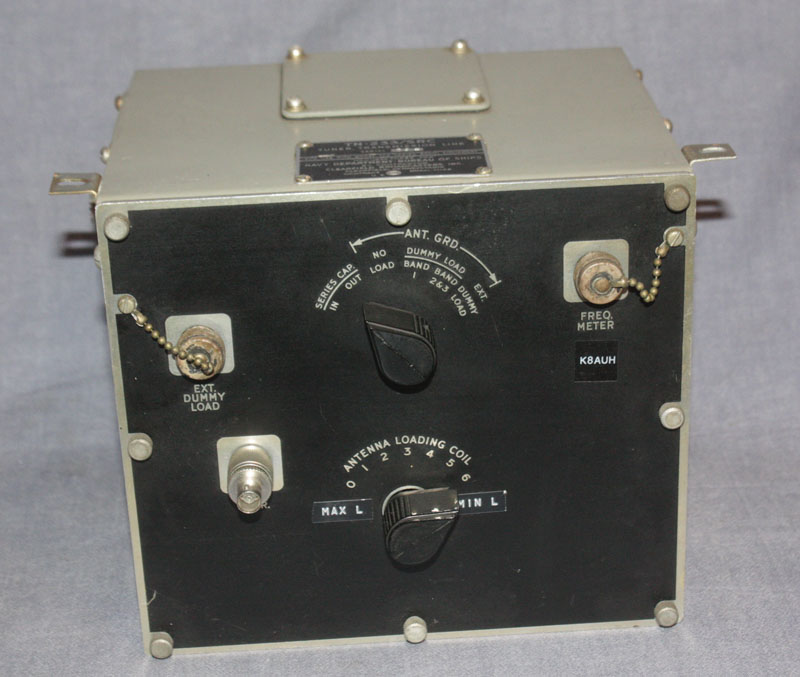

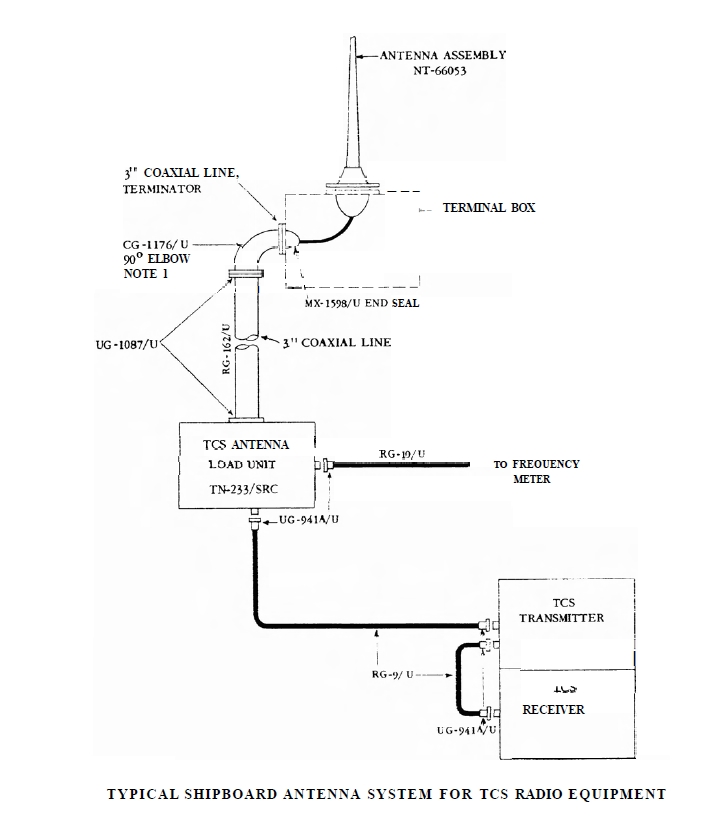

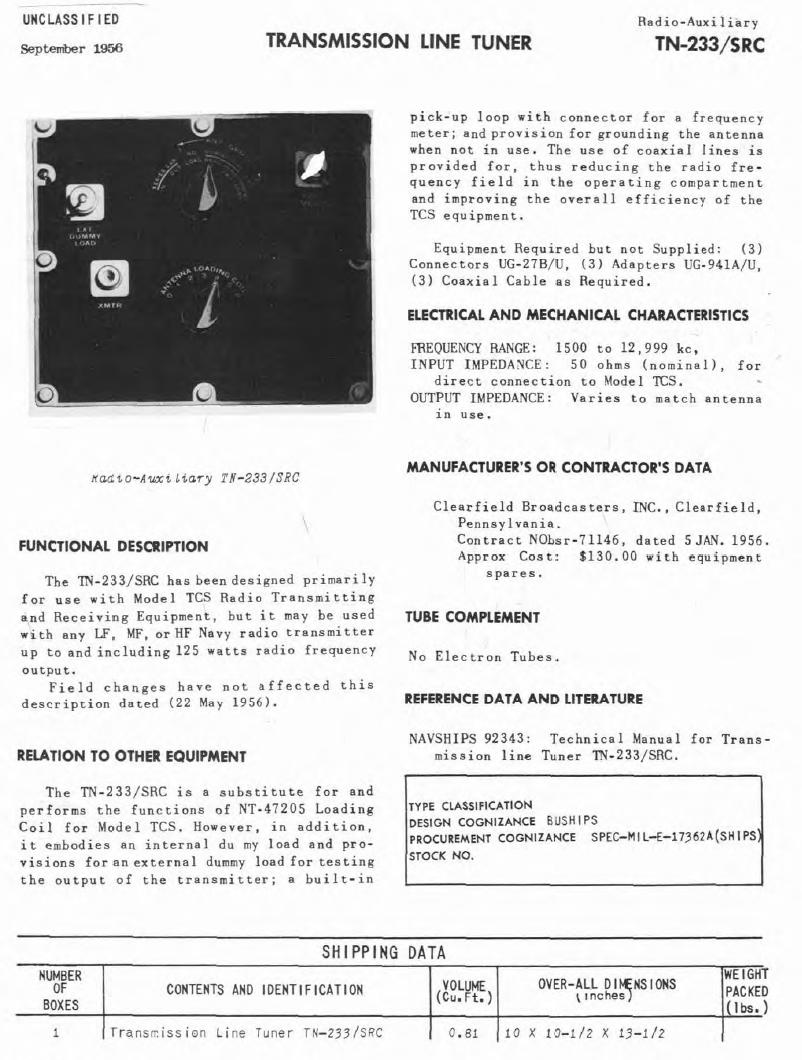

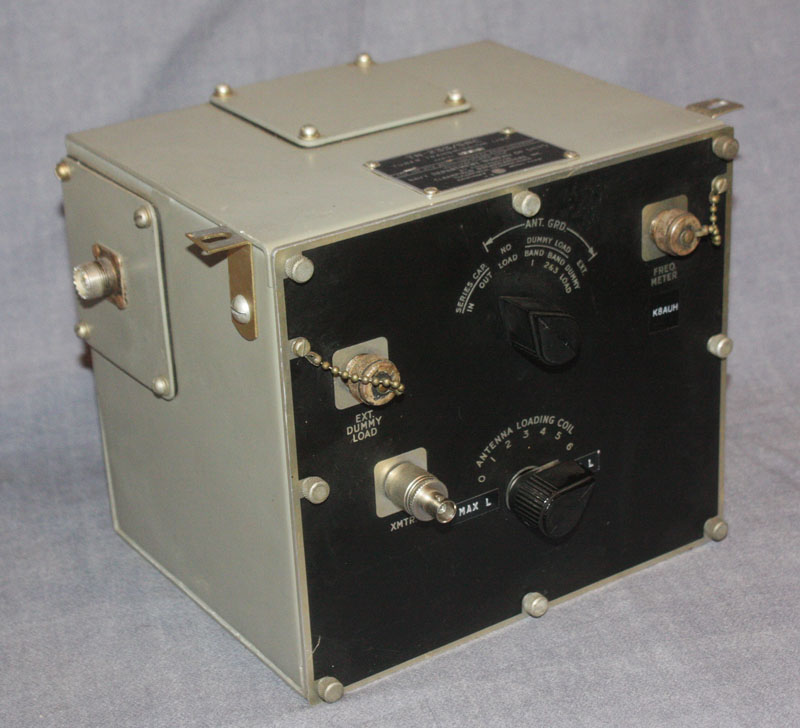

TN-233/SRC
Transmission Line Tuner




Antenna Model Number?


TCS Miscellaneous

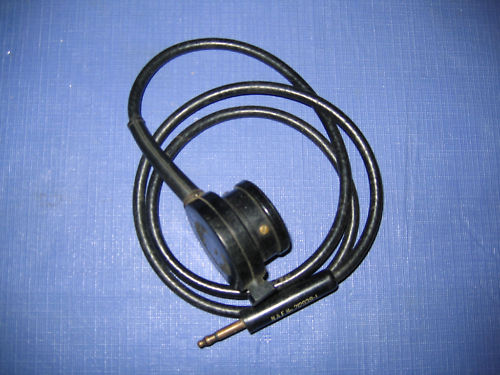

Microphone

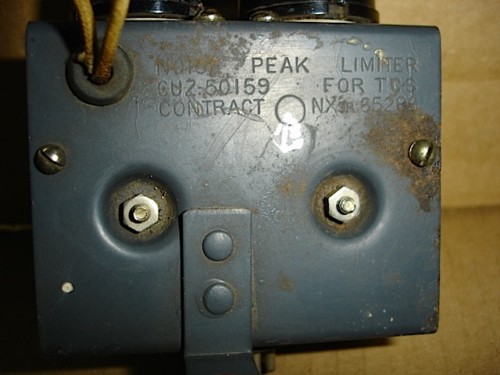

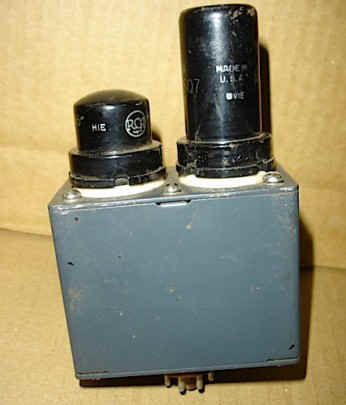

Receiver Noise Peak Limiter
CUZ-50159

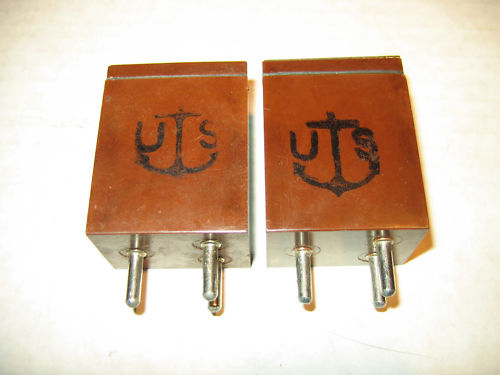

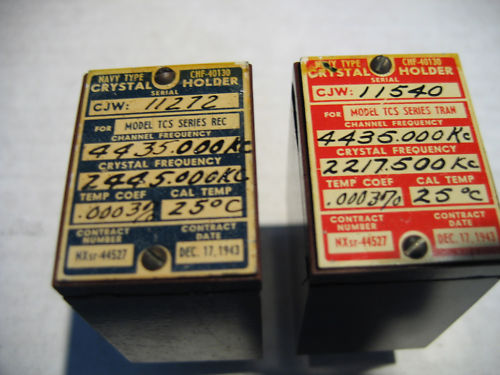

Crystals

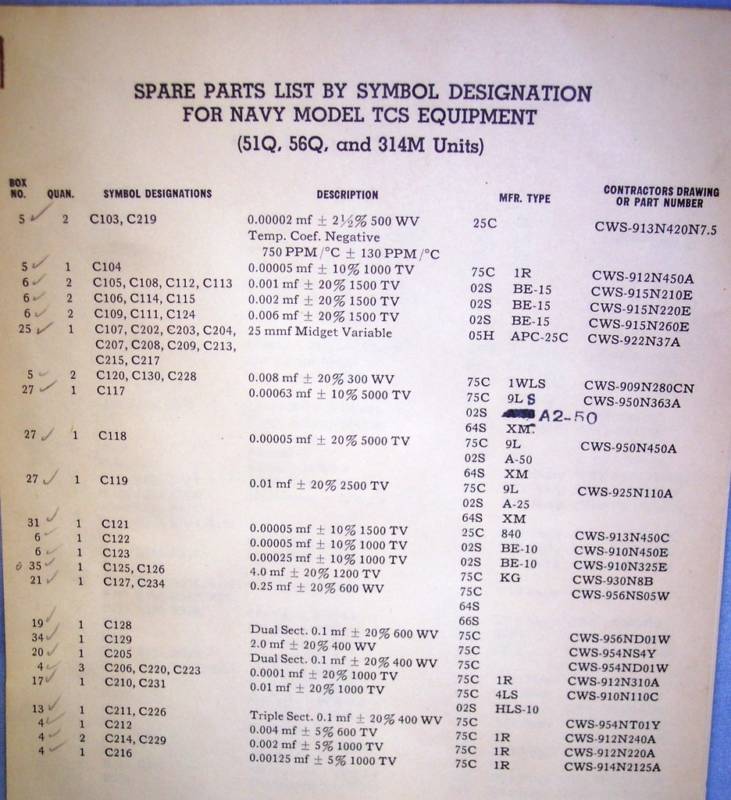

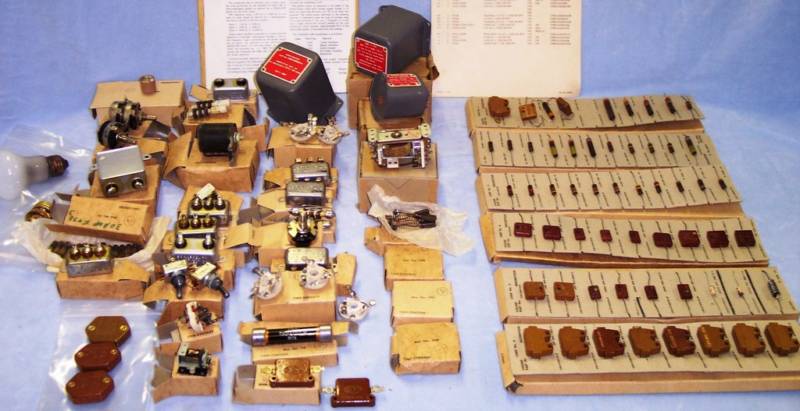

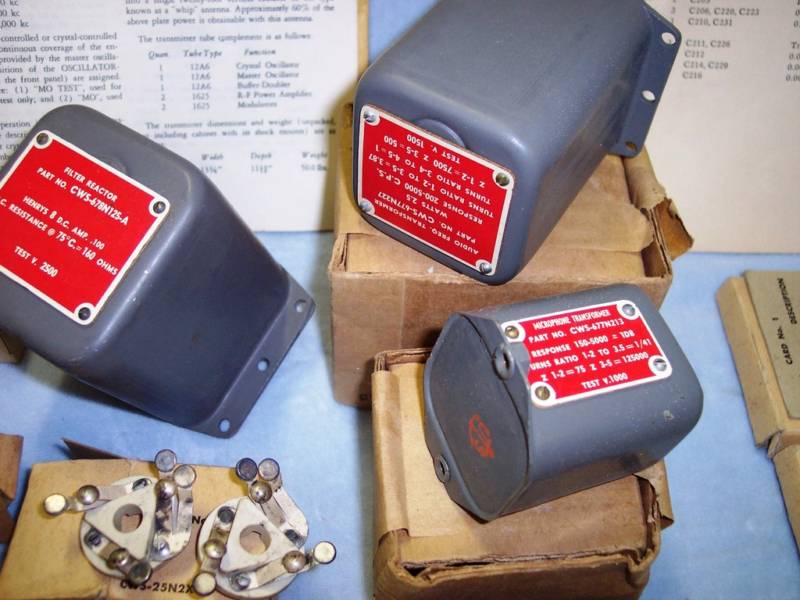

Spare Parts

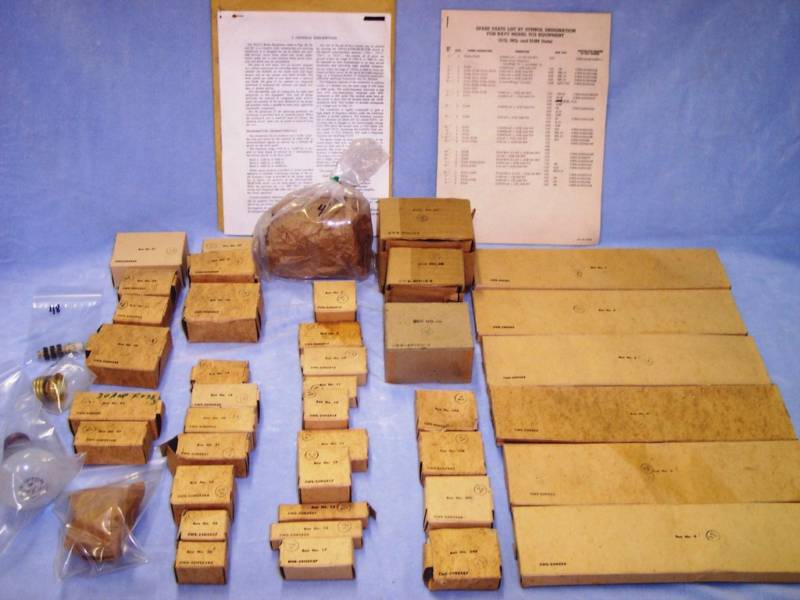

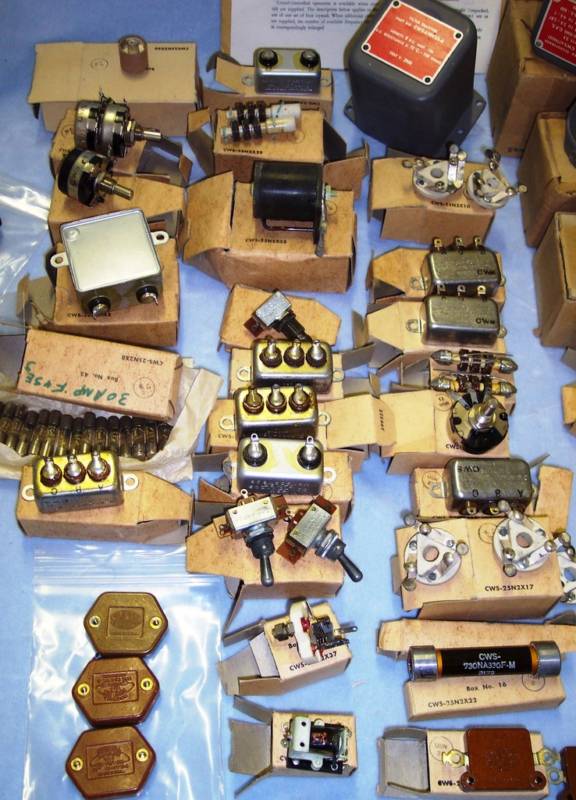

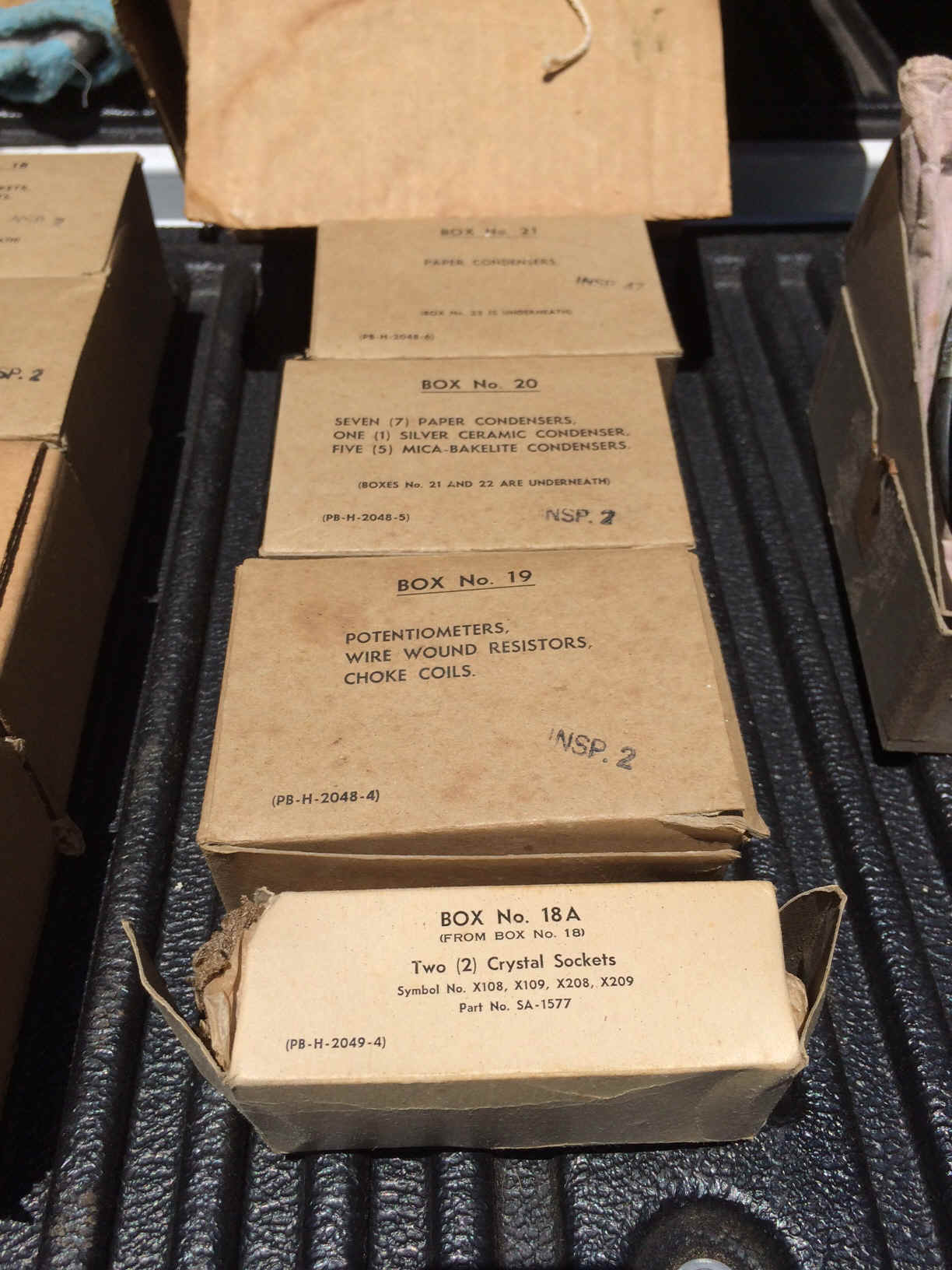

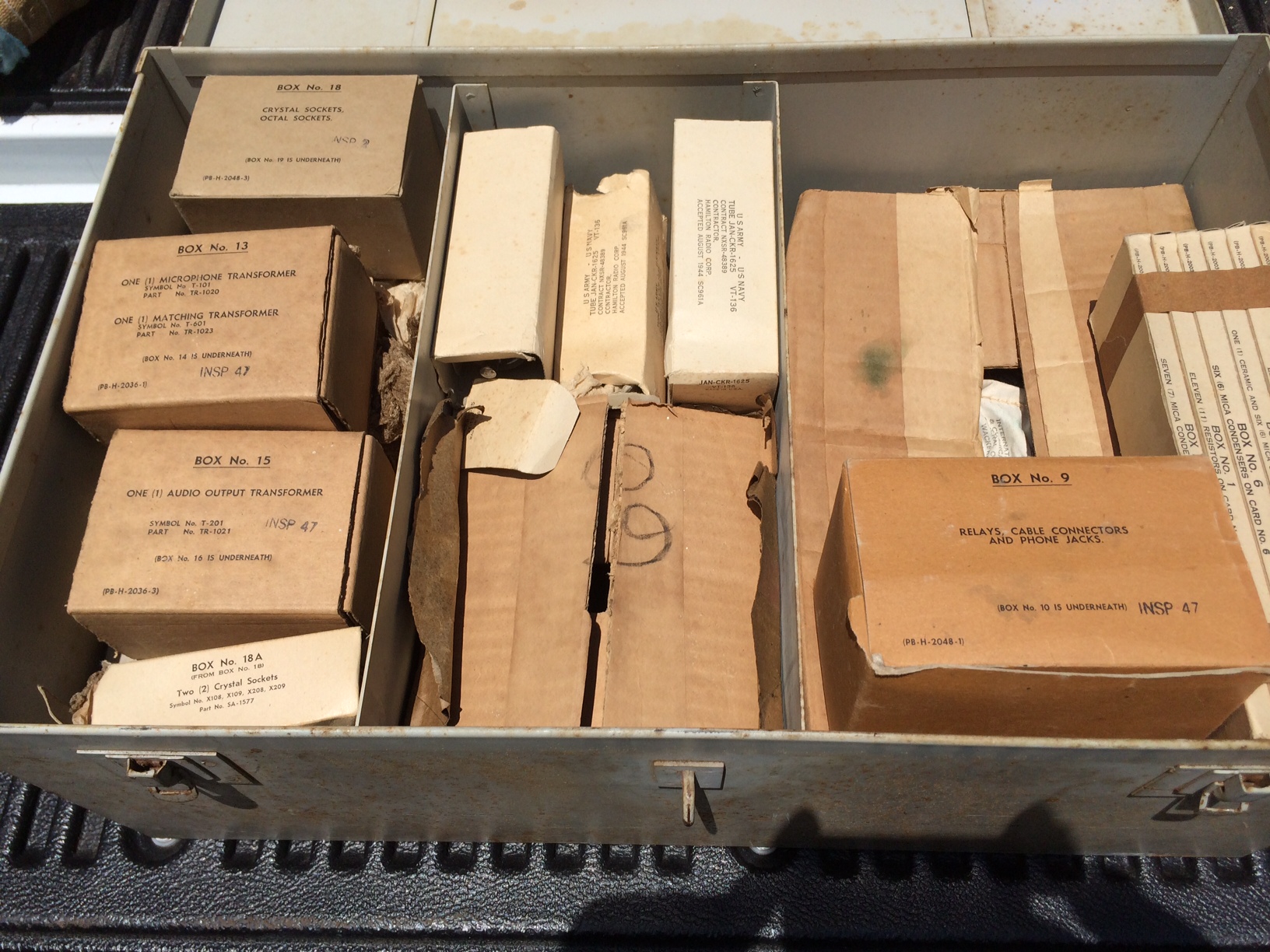

TCS-13 Spare Parts Box - photos thanks to Tom K4NCG

tcs-tc-1406-03.JPG (944618 bytes) tcs-tc-1406-04.JPG (918465 bytes) tcs-tc-1406-00.JPG (729758 bytes) tcs-tc-1406-09.JPG (937751 bytes)

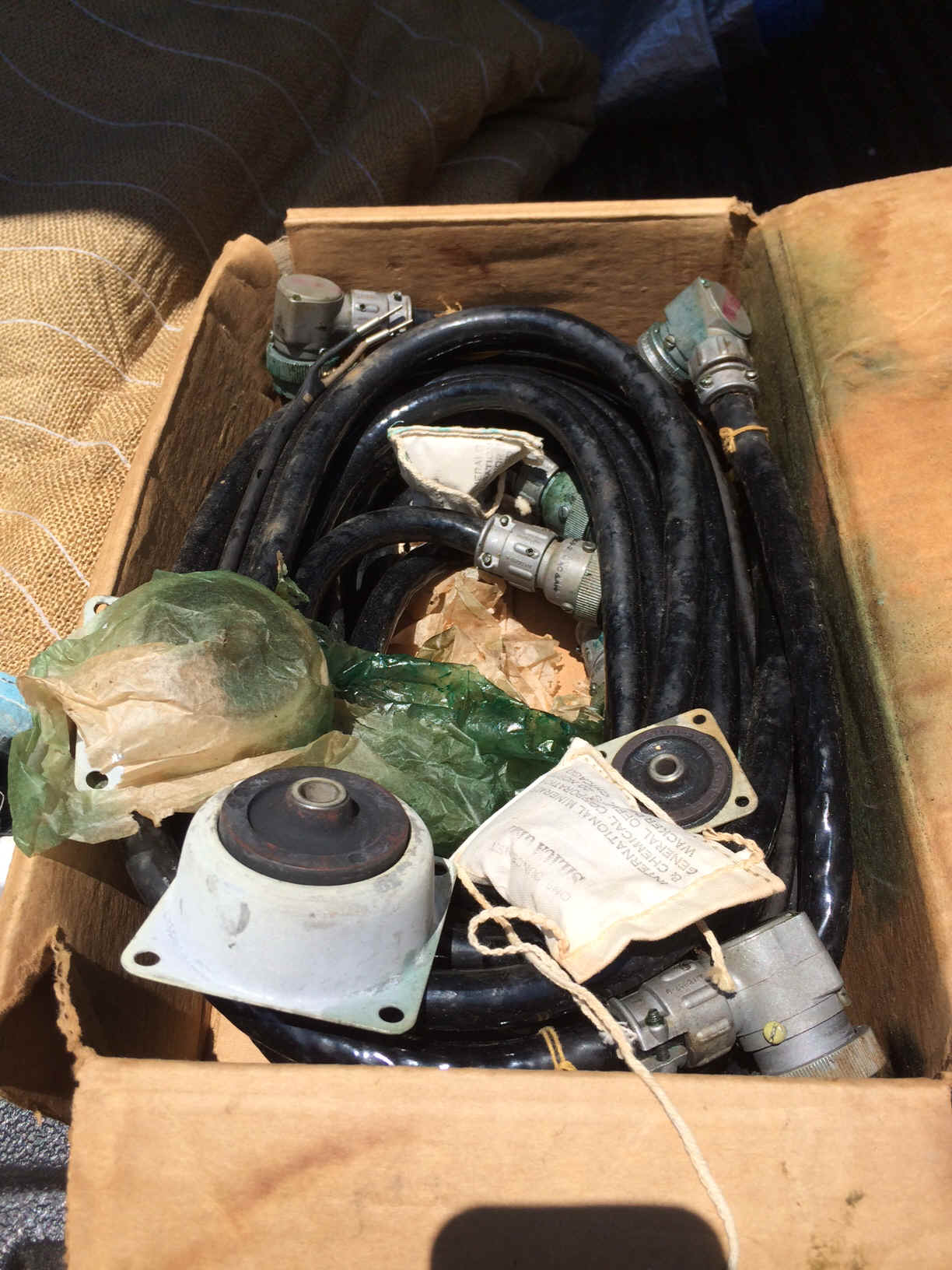

tcs-tc-1406-02.JPG (178986 bytes) tcs-tc-1406-07.JPG (163709 bytes) tcs-tc-1406-08.JPG (161210 bytes) tcs-tc-1406-10.JPG (180365 bytes)

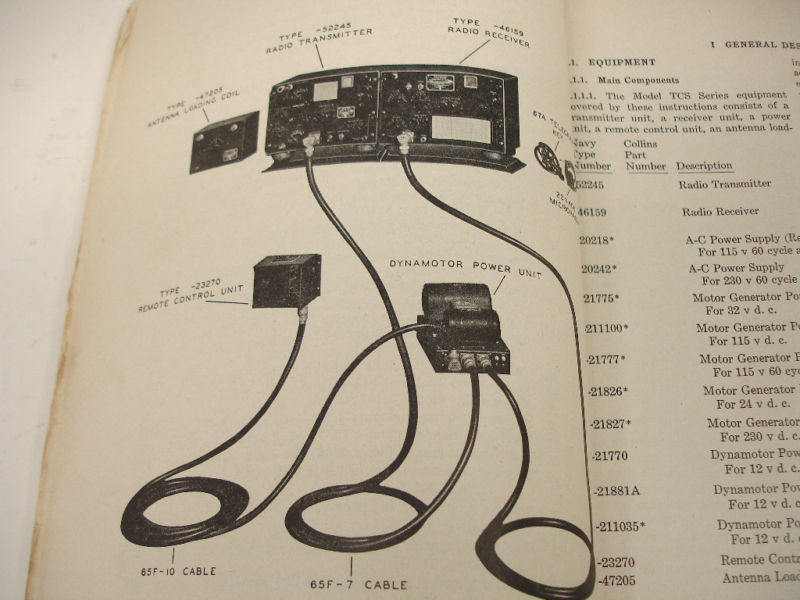

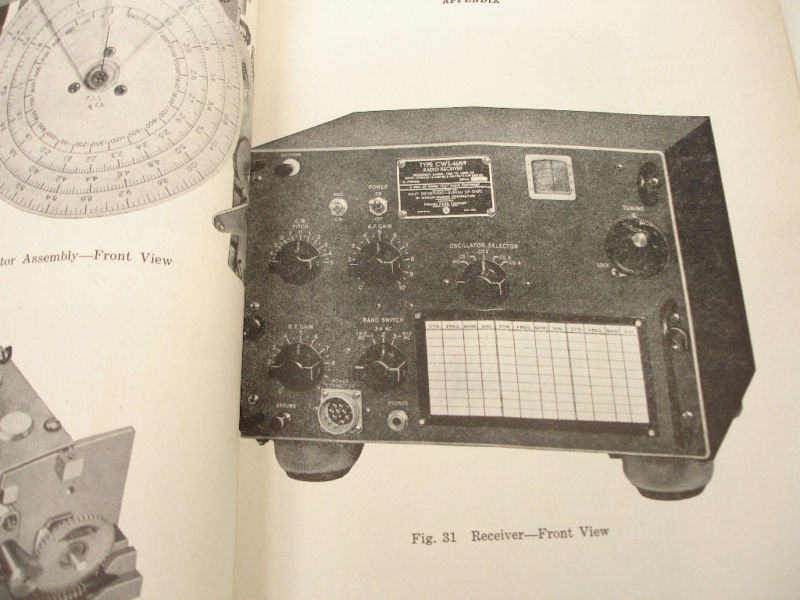

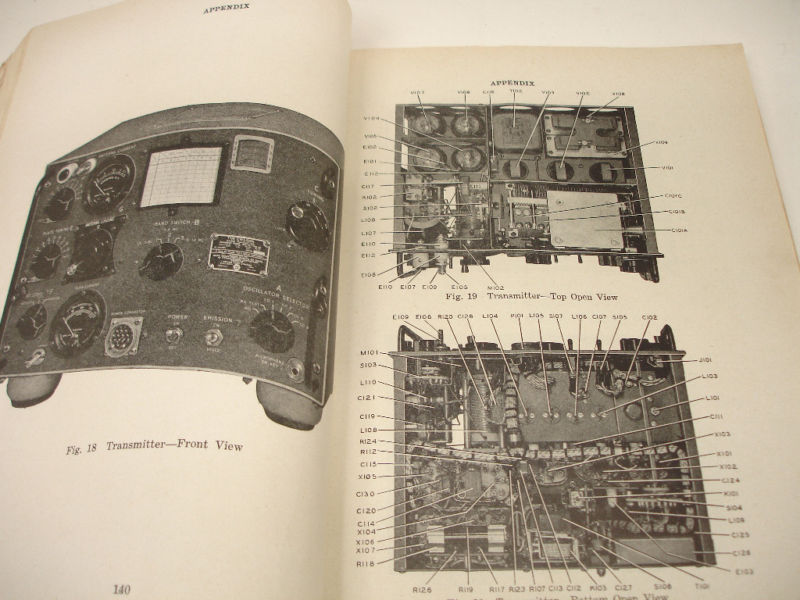

TCS Manual

tcs12-man-0126-01.jpg (48257 bytes) tcs12-man-0126-03.jpg (77088 bytes) tcs12-man-0126-04.jpg (71266 bytes) tcs12-man-0126-06.jpg (86411 bytes)

TCS installation in USMC MZ-2 Radio Jeep - Info and Photos
