AN/URT-3 Restoration Project - 500w modulator

Restoration Progress pages

RFA - RF amp

LLRM - 100w Modulator

RFO - Oscillator

            LVPS - Low Voltage power supply

MVPS - 100w HV power supply

Transmitter Cabinet

            HLRM - 500w modulator

HVPS - 500w HV power supply

Booster Cabinet


Acquired 3/19/2008 - a 500 watt, 136 tube, autotune HF AM/CW/FSK transmitter
page 1 - initial cleanup

HLRM - High-level modulator for 500w operation - pair of 4-125's driven by 5933's in LLRM
Booster consists of HLRM + HVPS

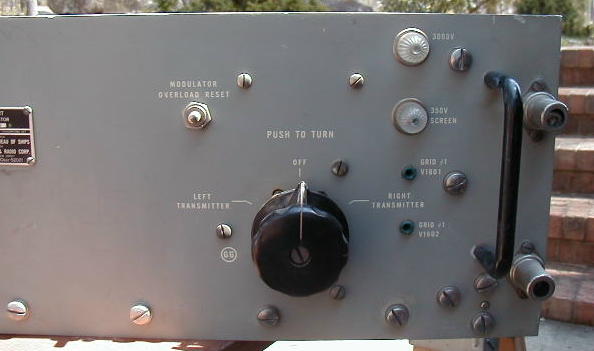

Booster control - URT-4 configuration has 2 transmitters and 1 booster

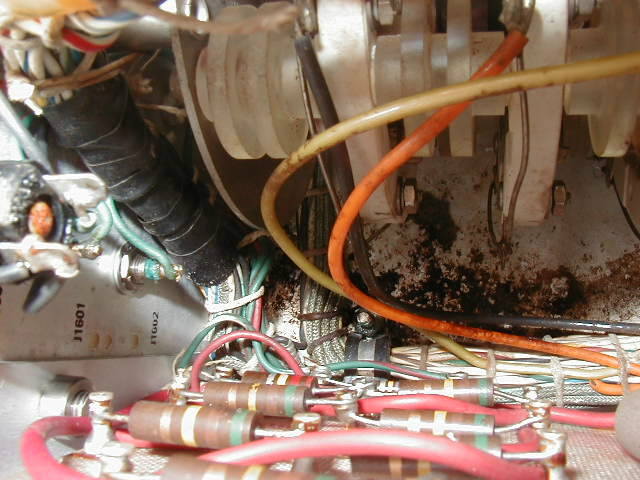

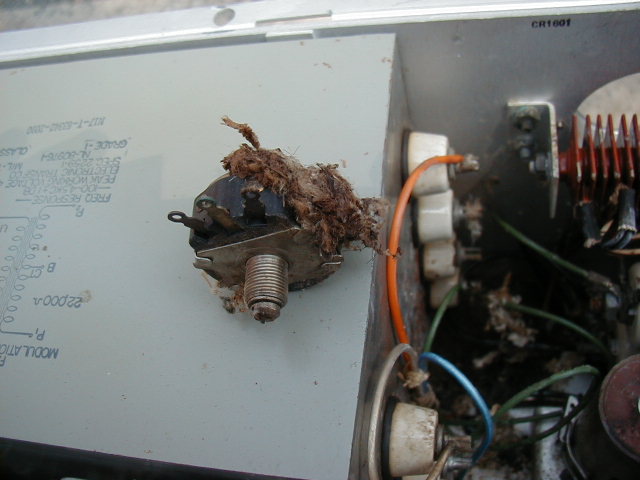

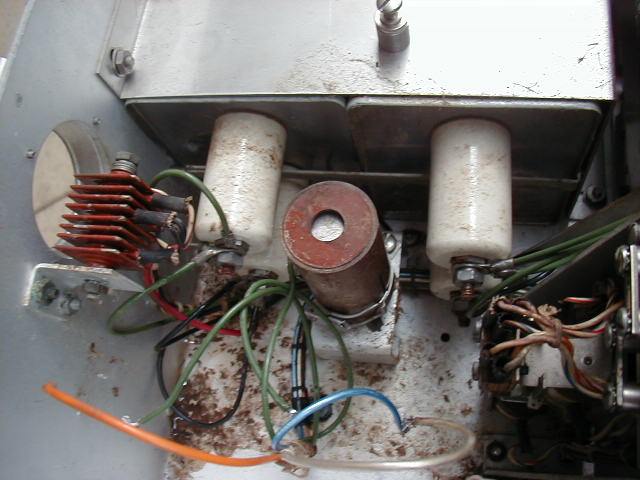

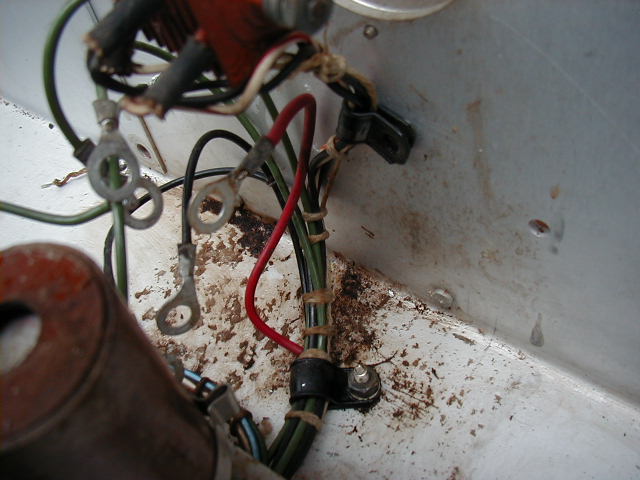

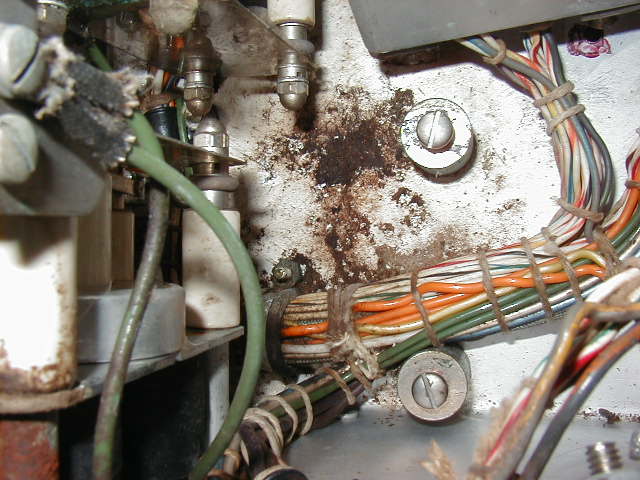

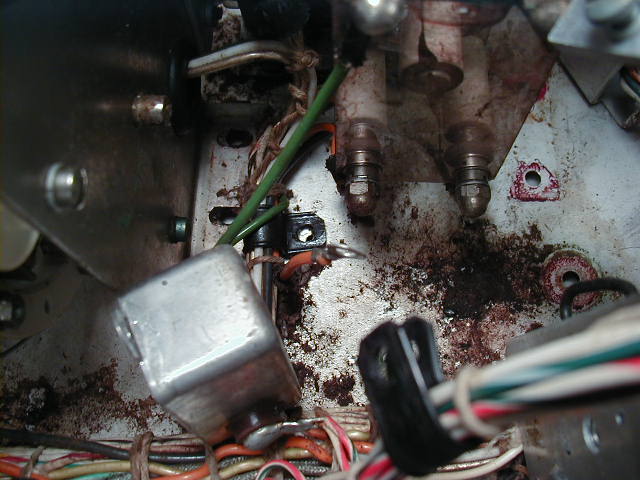

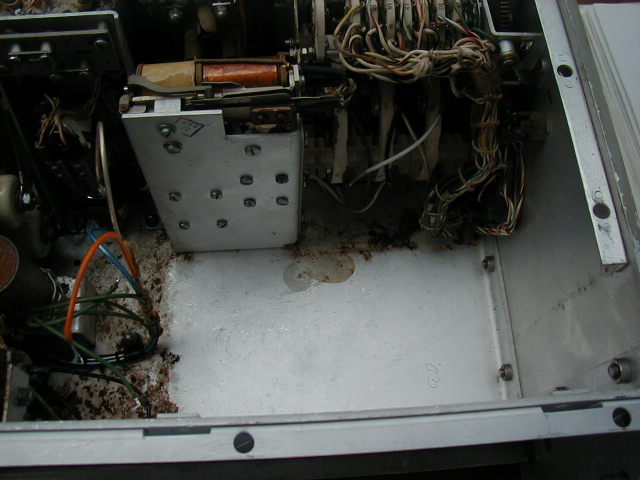

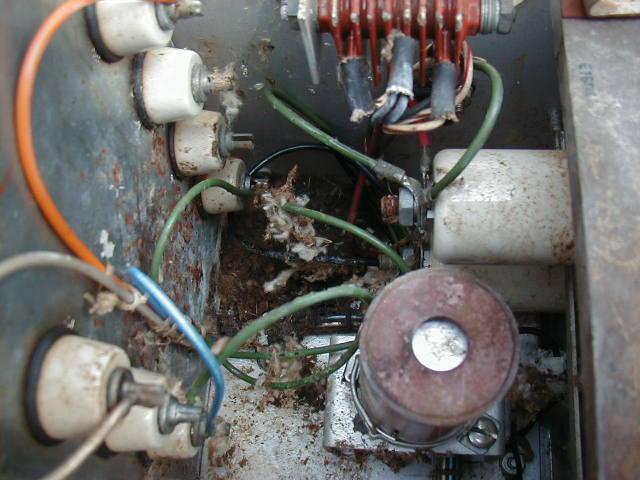

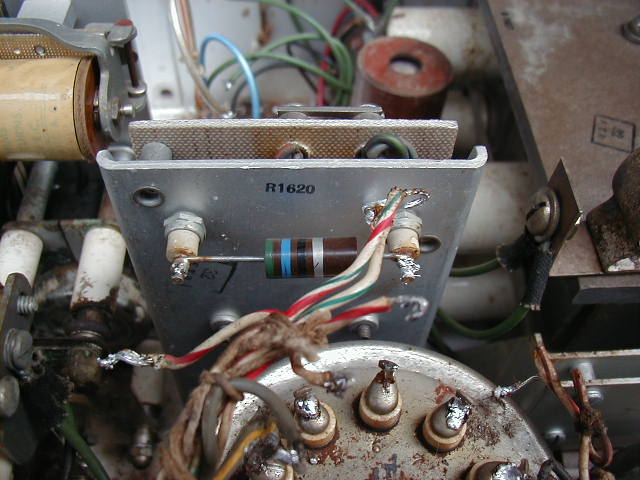

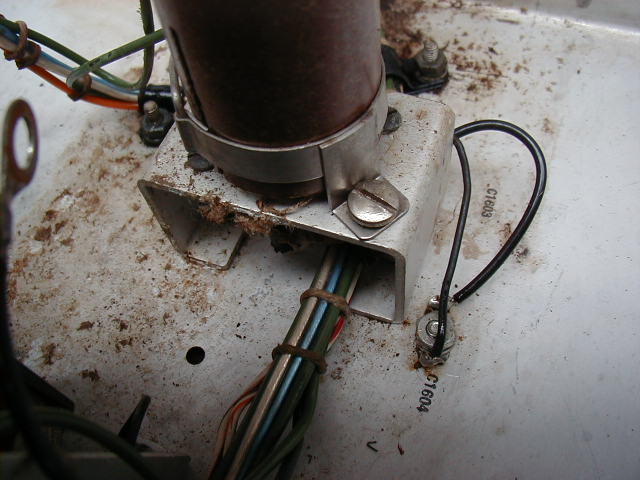

modulator mouse nests

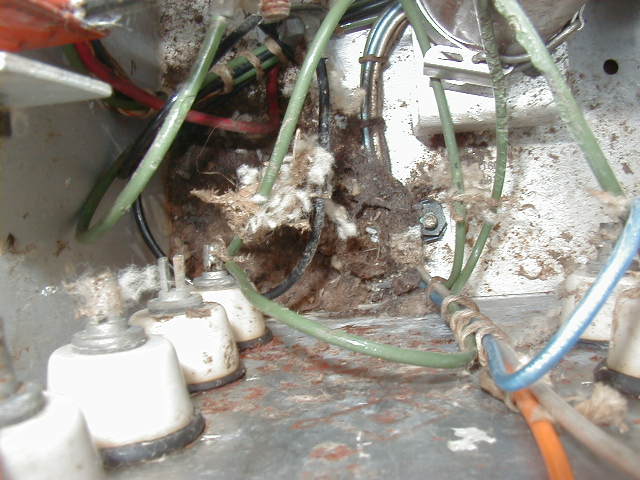

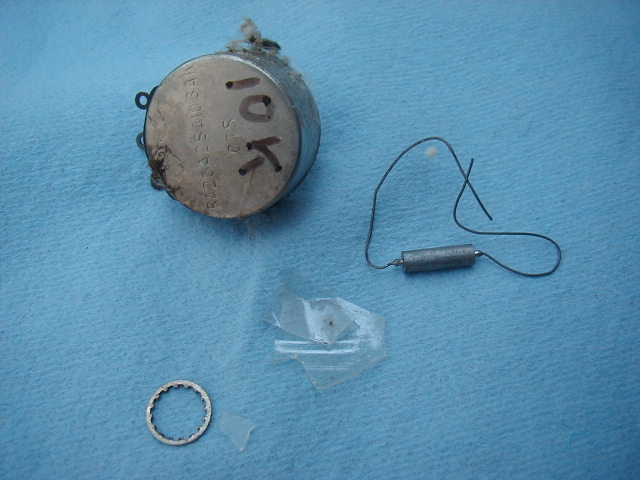

packrats! items found in mouse nest

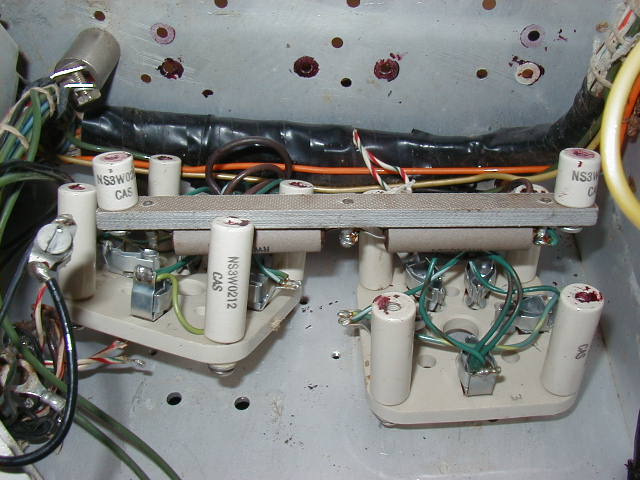

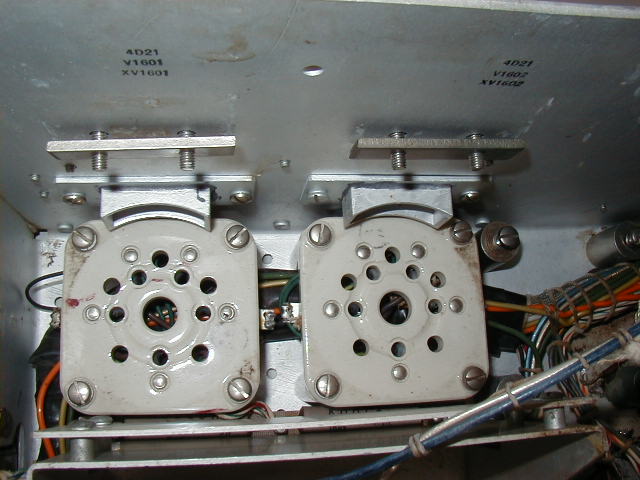

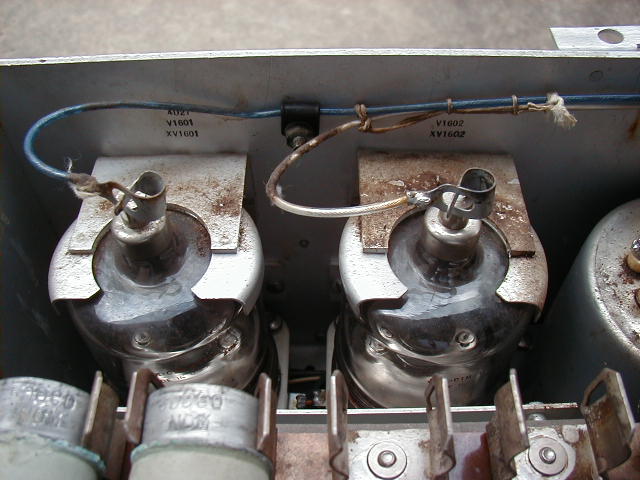

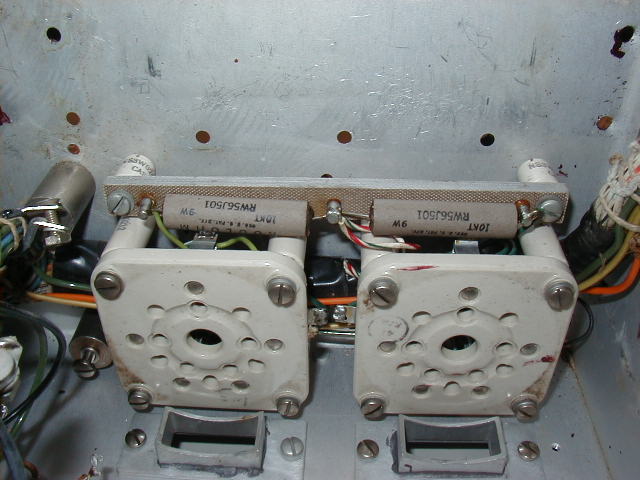

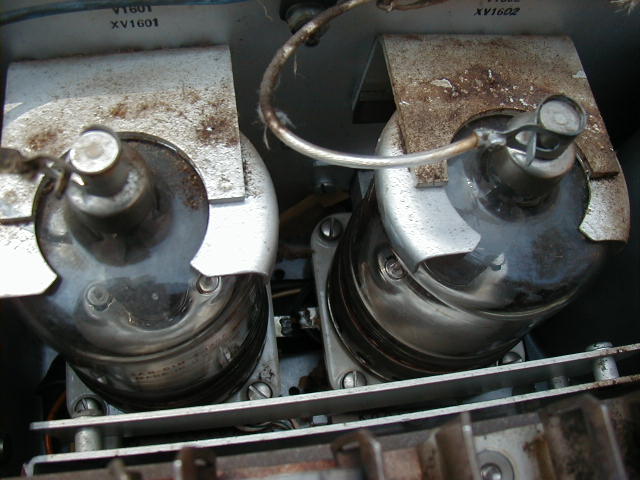

4-125 modulators

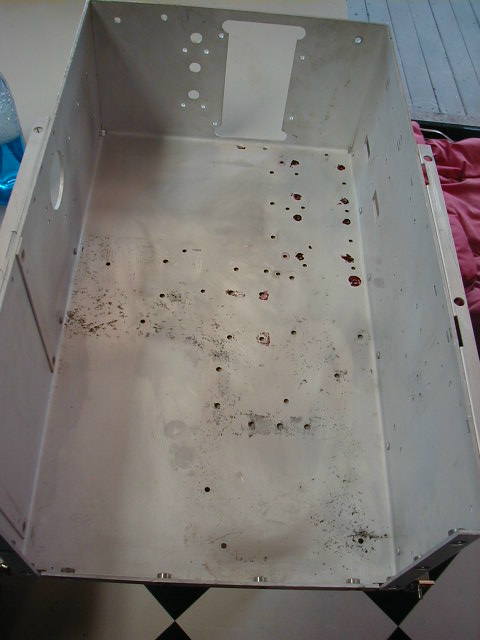

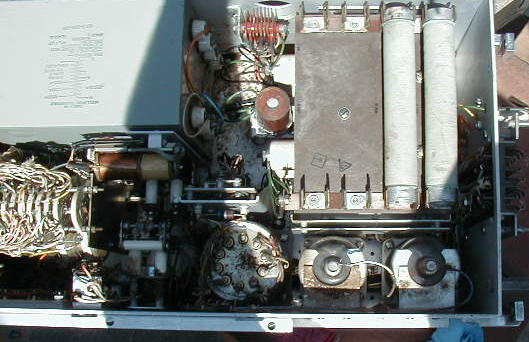

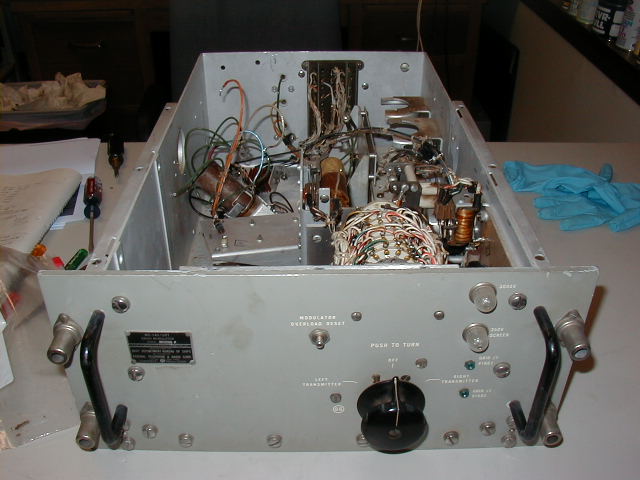

after some cleaning

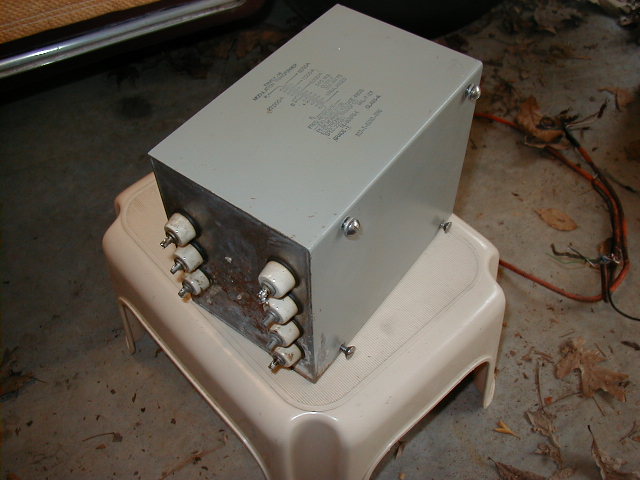

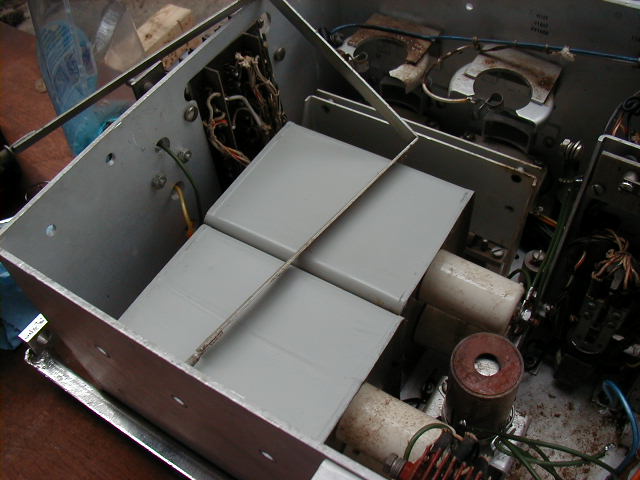

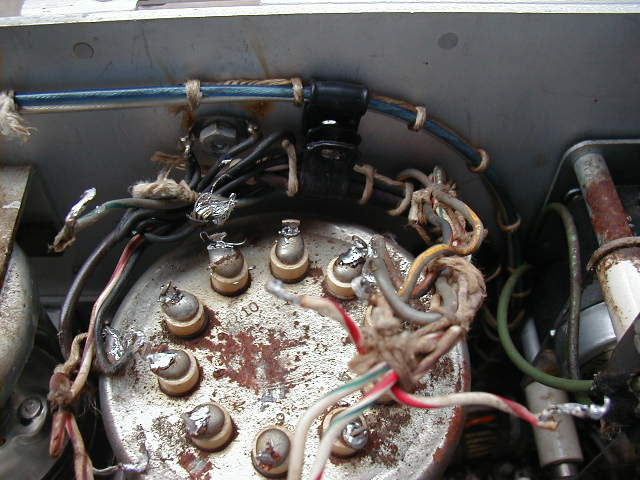

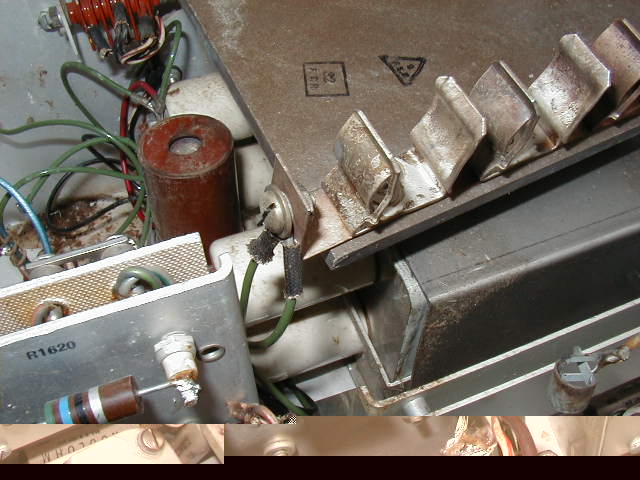

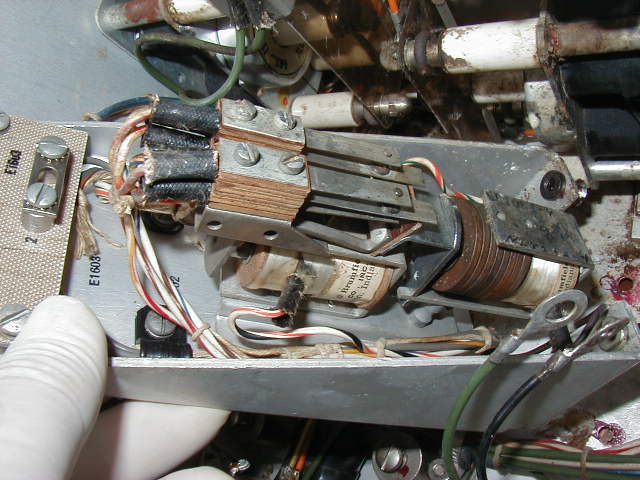

TRANSFORMER & FILTER CAP REMOVAL

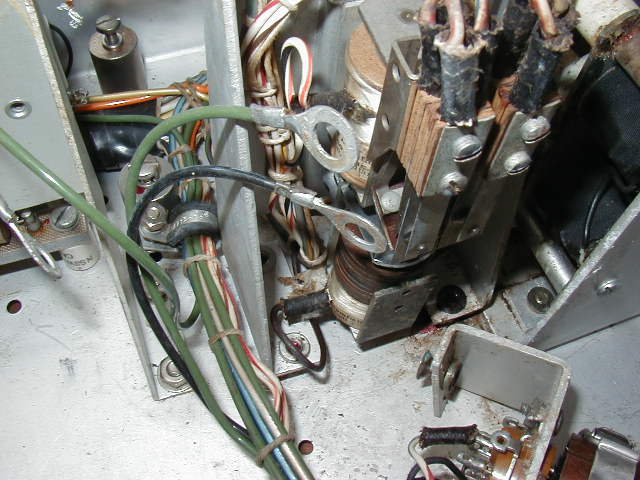

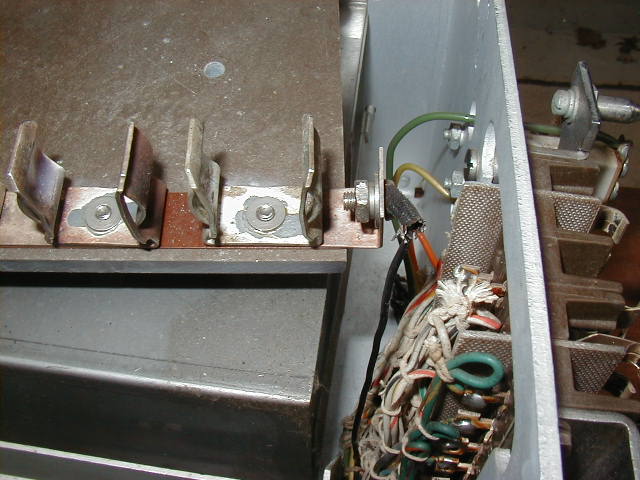

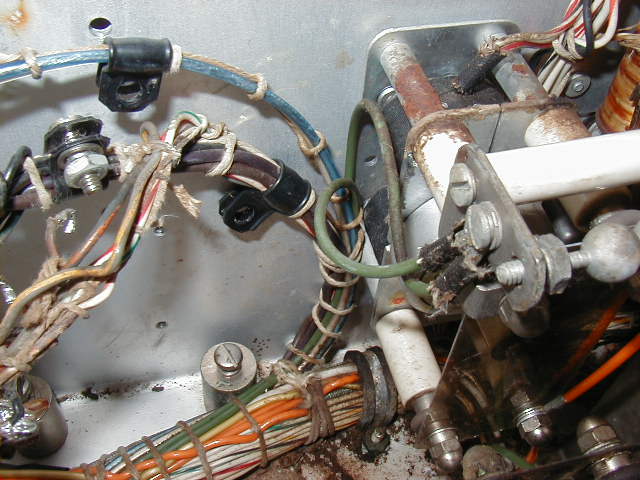

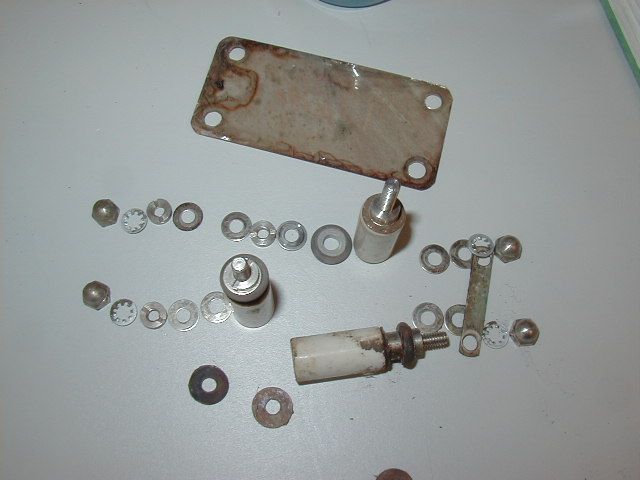

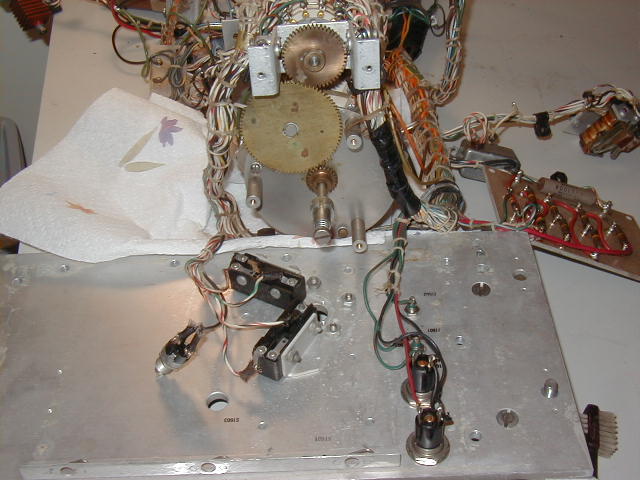

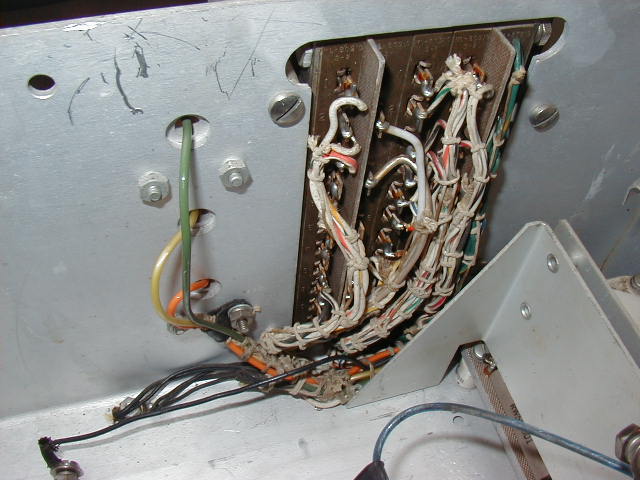

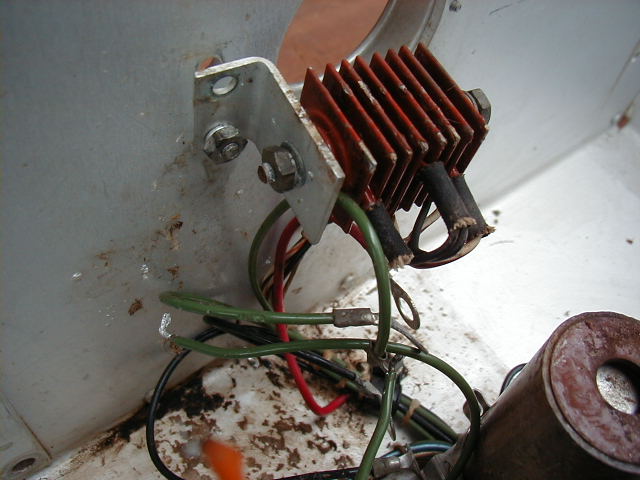

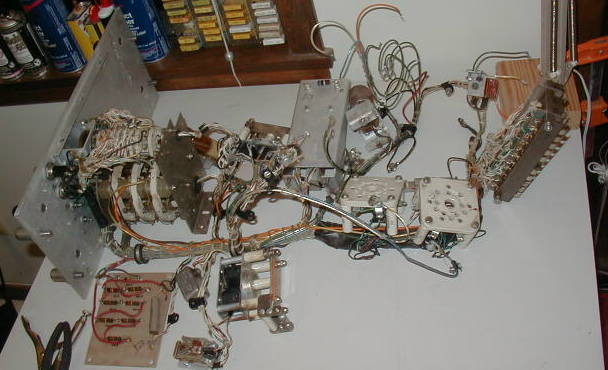

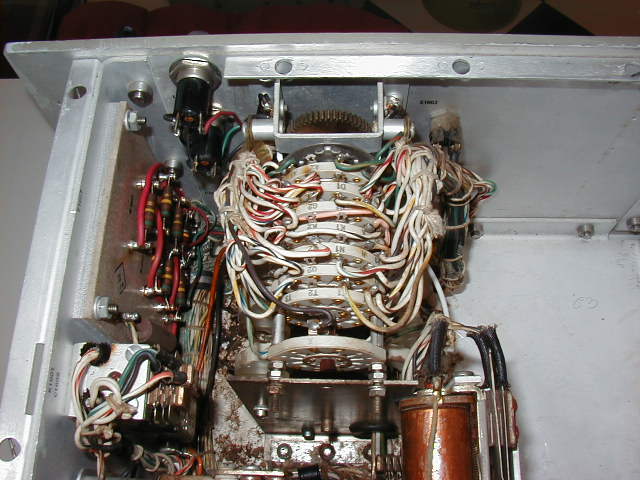

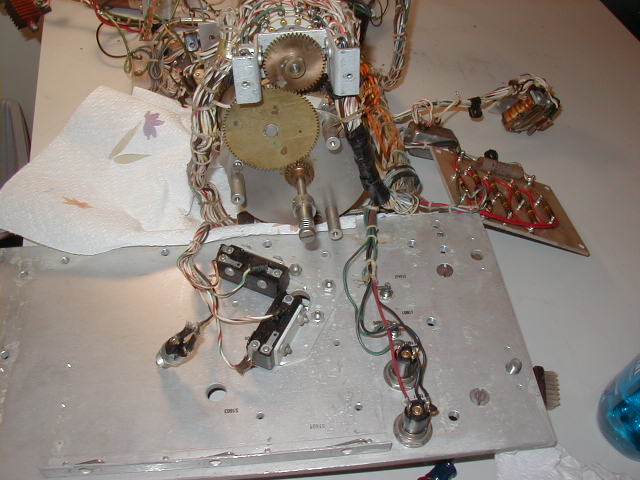

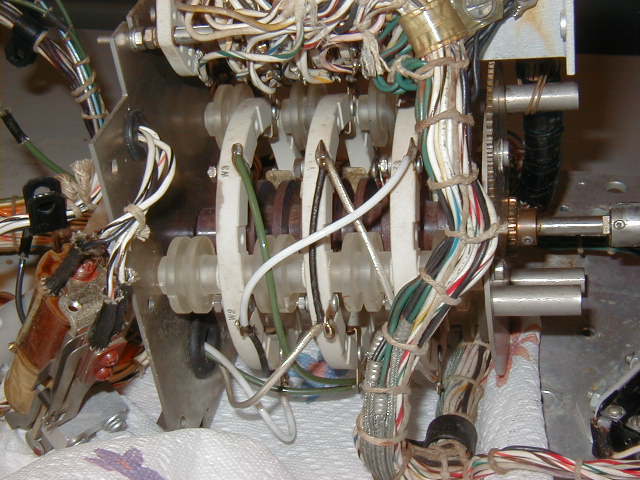

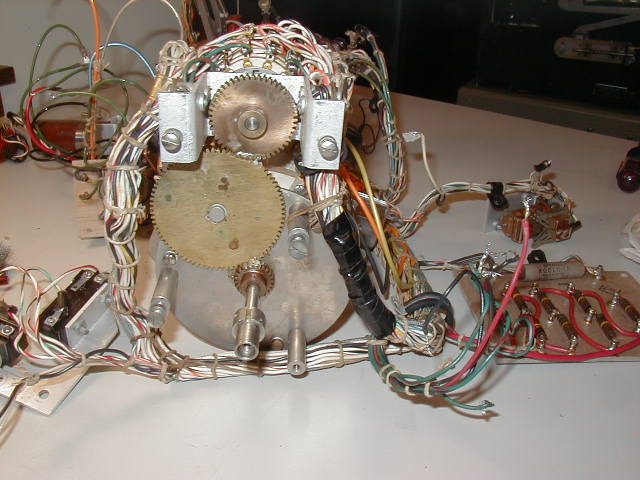

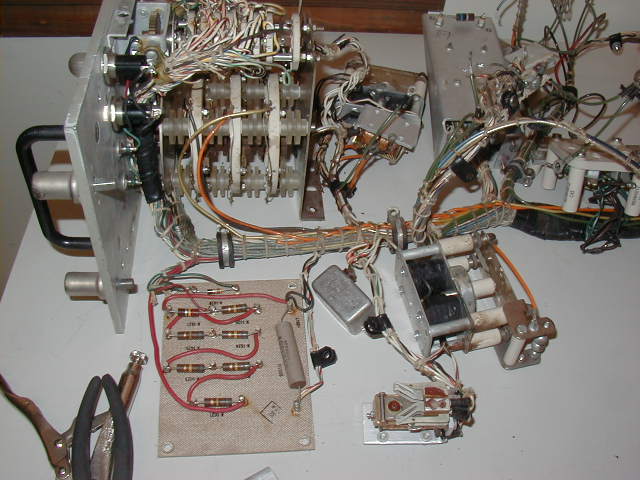

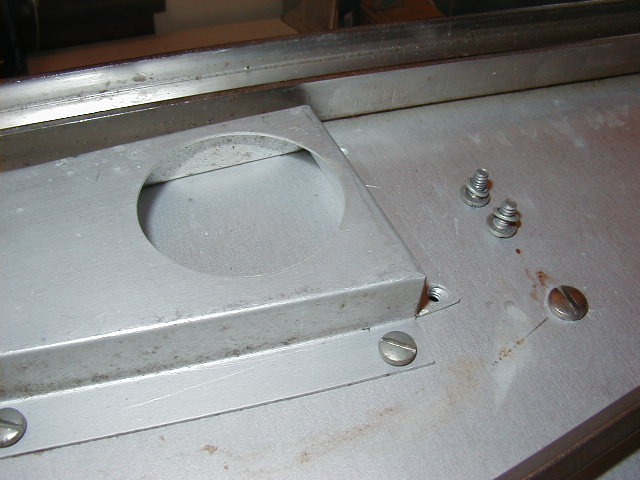

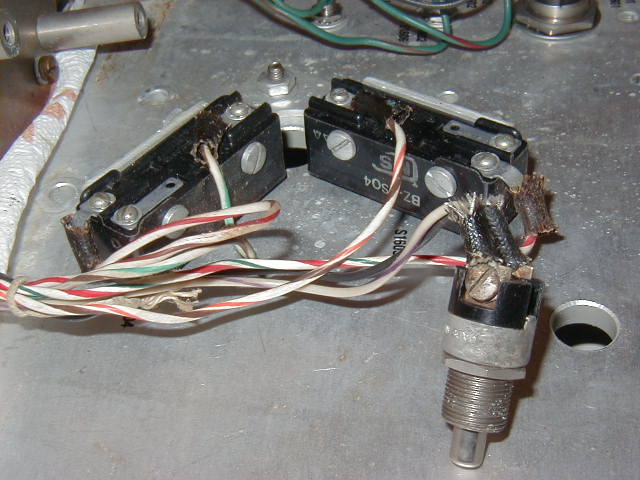

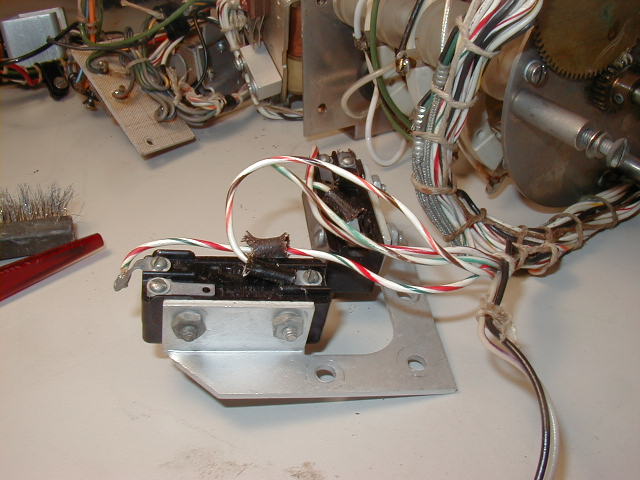

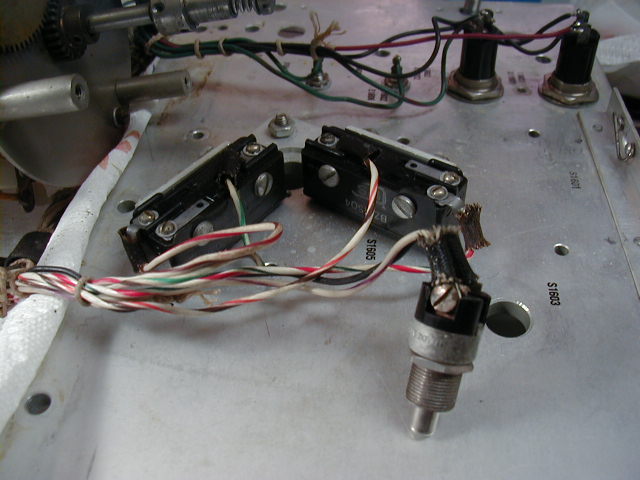

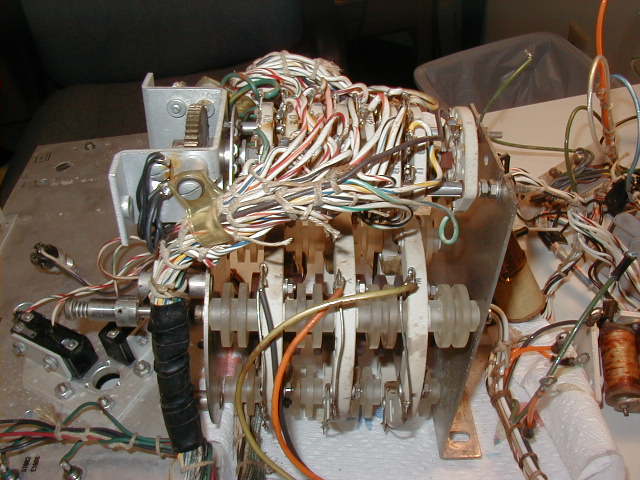

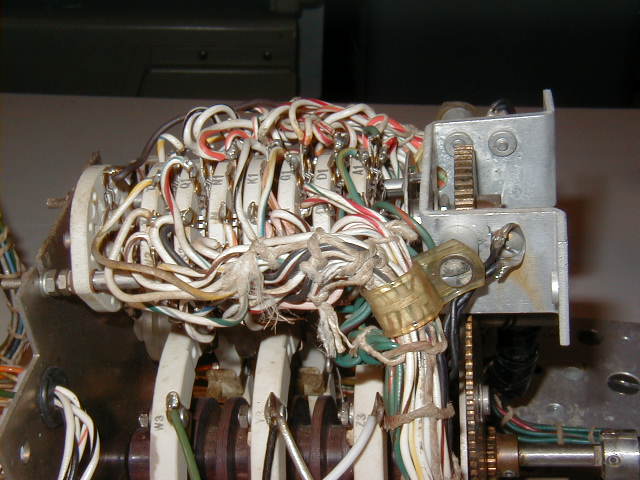

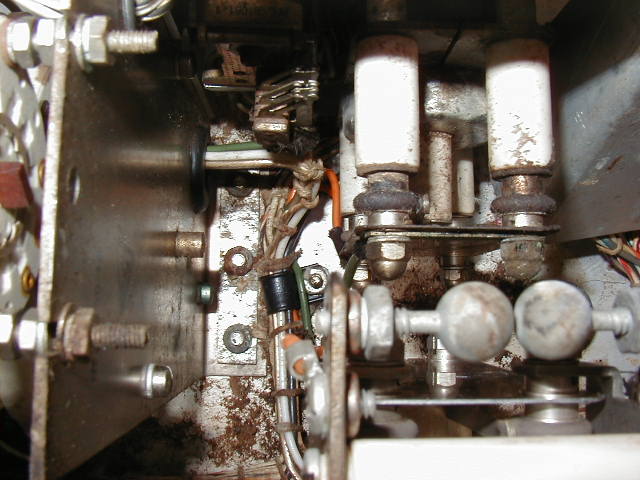

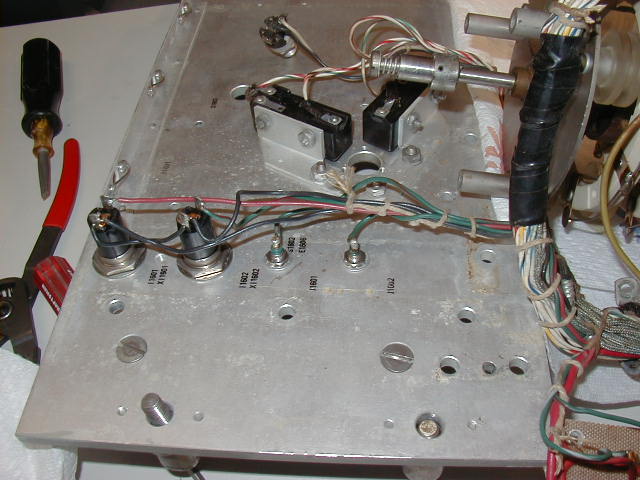

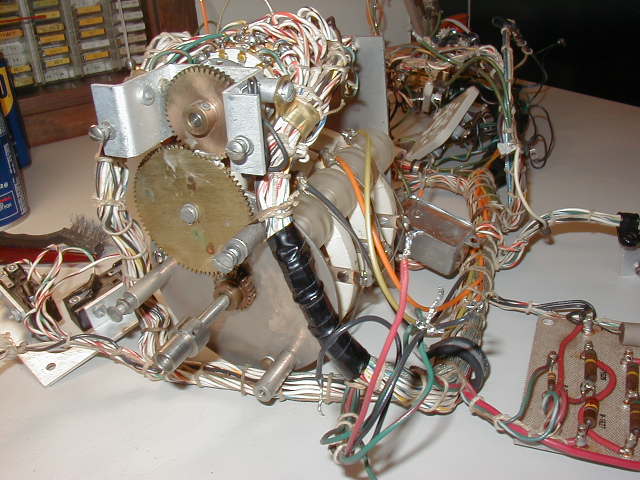

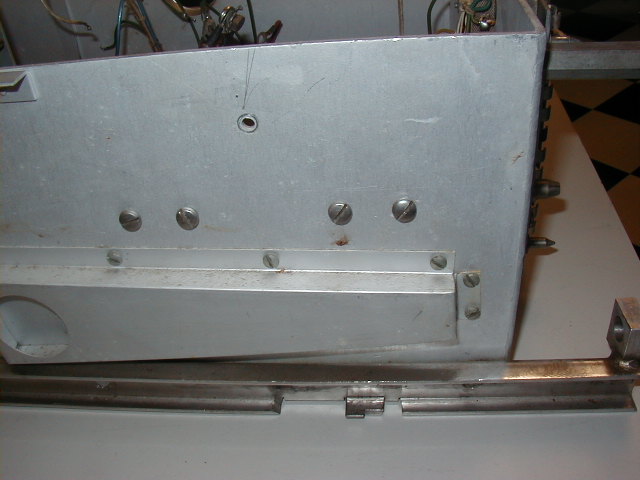

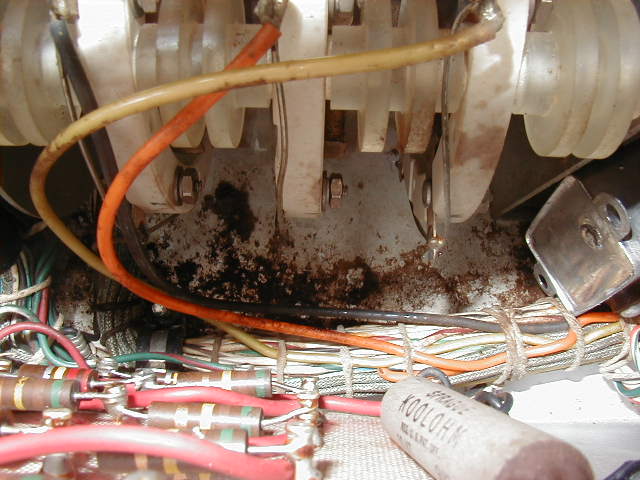

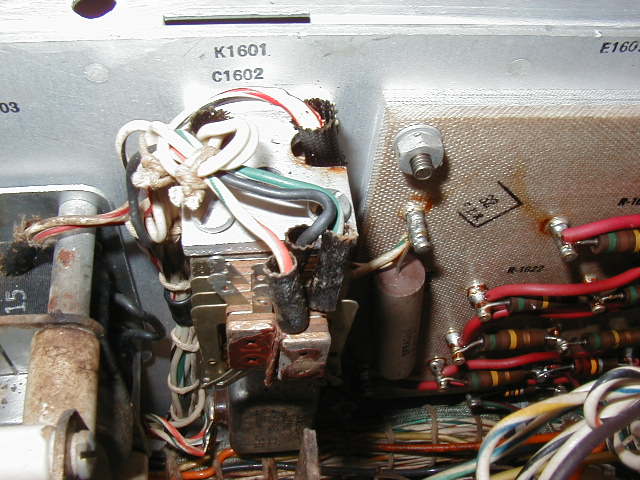

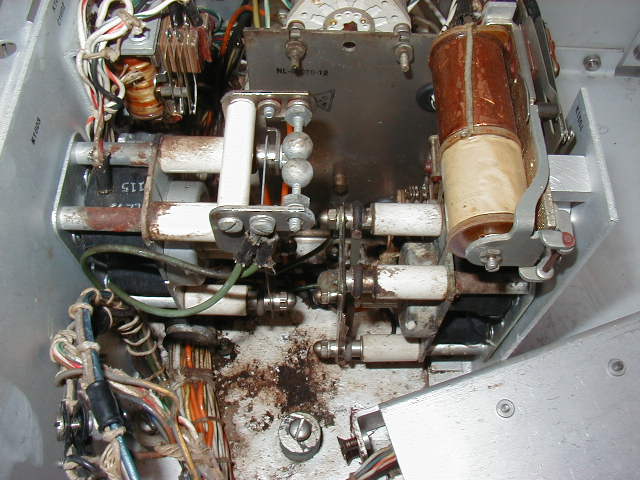

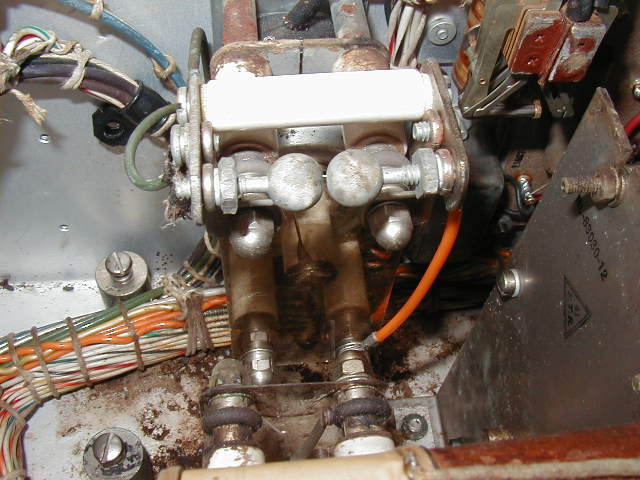

DISASSEMBLY

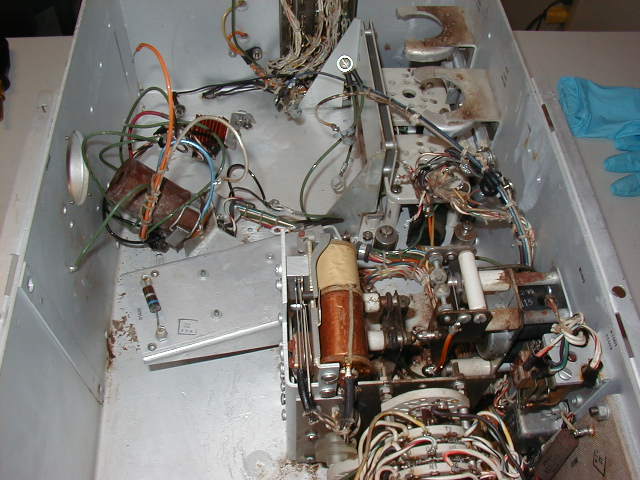

p1010004.jpg (55812 bytes) p1010001.jpg (58690 bytes) p1010002.jpg (59285 bytes) p1010003.jpg (61884 bytes)

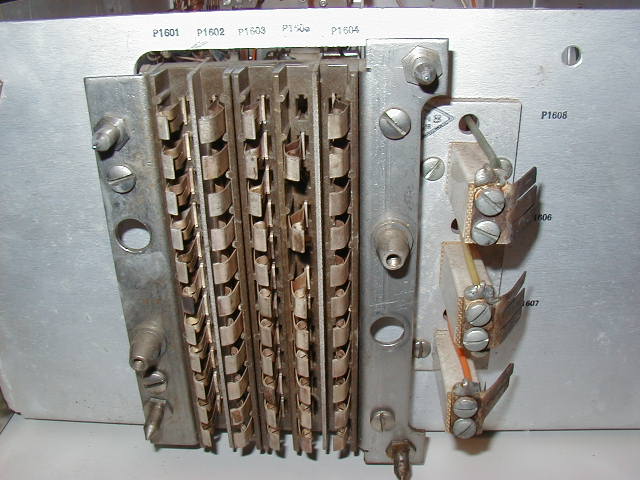

p1010005.jpg (60981 bytes) p1010006.jpg (60940 bytes) p1010008.jpg (61155 bytes) p1010009.jpg (59396 bytes)

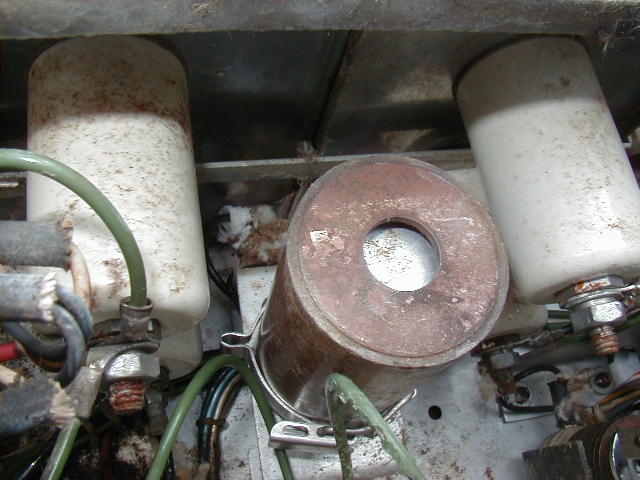

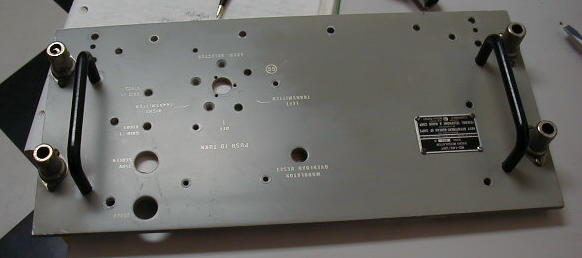

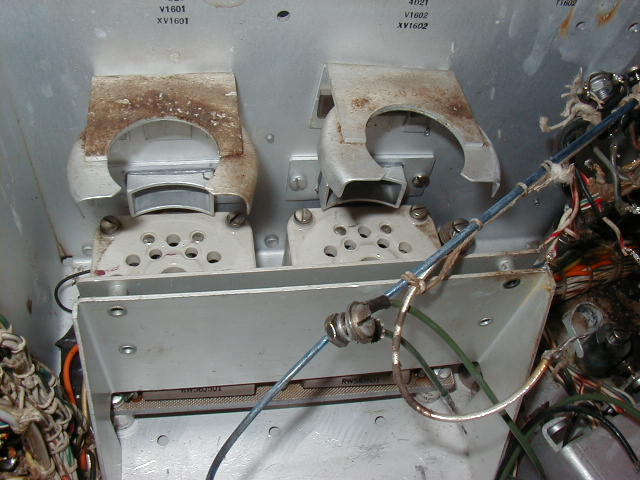

p1010007.jpg (58777 bytes) p1010012.jpg (57839 bytes) p1010014.jpg (57296 bytes) p1010015.jpg (60030 bytes)

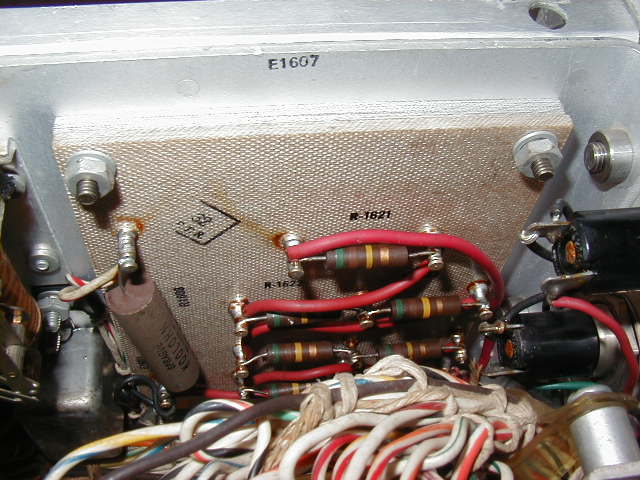

p1010017.jpg (61237 bytes) p1010018.jpg (60225 bytes) p1010019.jpg (61806 bytes) p1010020.jpg (62133 bytes)

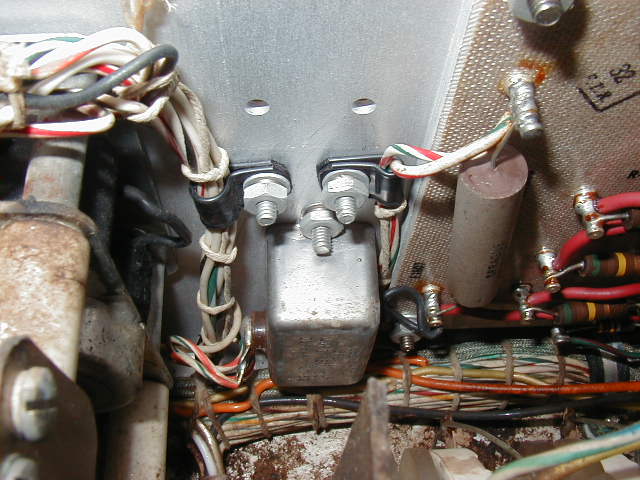

p1010021.jpg (59790 bytes) p1010022.jpg (63093 bytes) p1010023.jpg (61118 bytes) p1010024.jpg (59738 bytes)

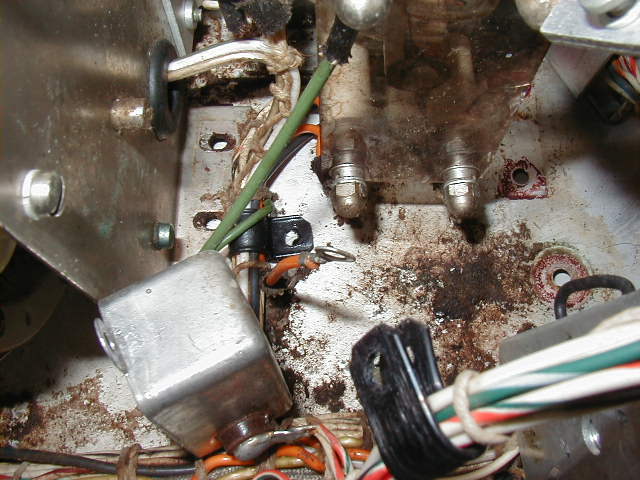

p1010025.jpg (59666 bytes) p1010026.jpg (62231 bytes) p1010027.jpg (59949 bytes) p1010028.jpg (62331 bytes)

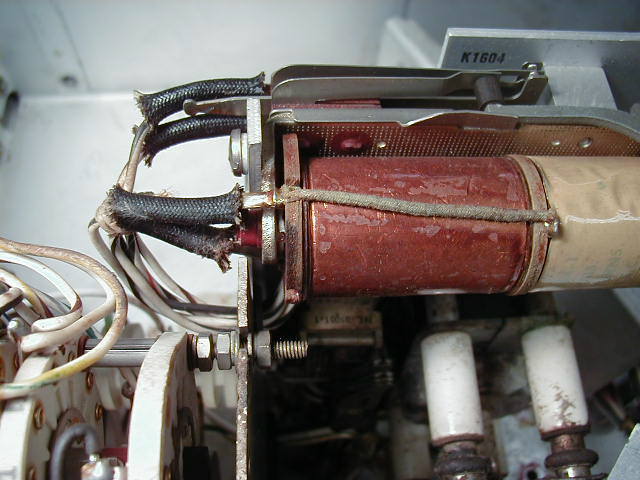

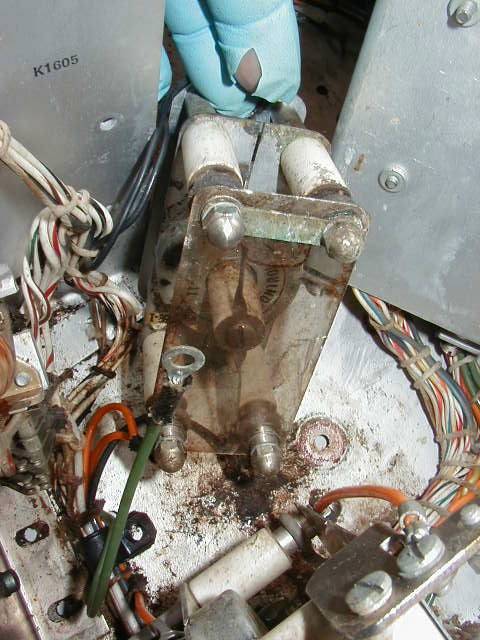

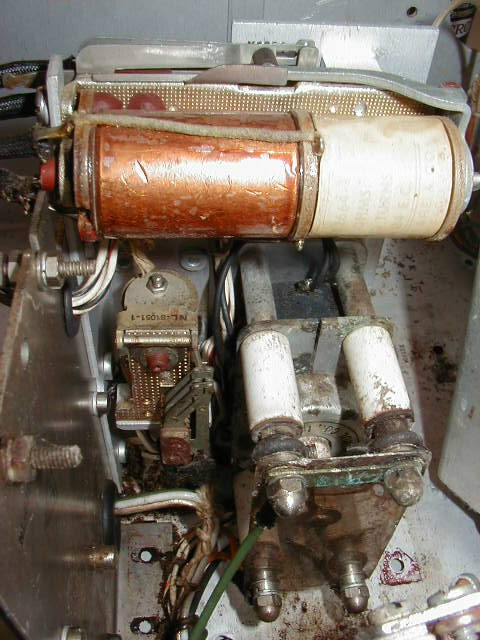

p1010029.jpg (67698 bytes) p1010030.jpg (58031 bytes) p1010031.jpg (64362 bytes) p1010033.jpg (68379 bytes)

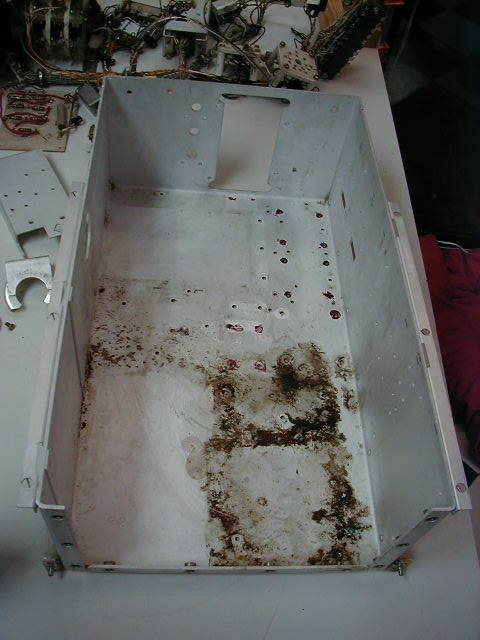

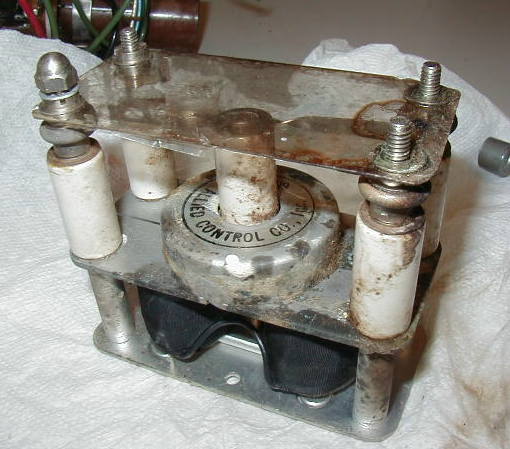

before
after

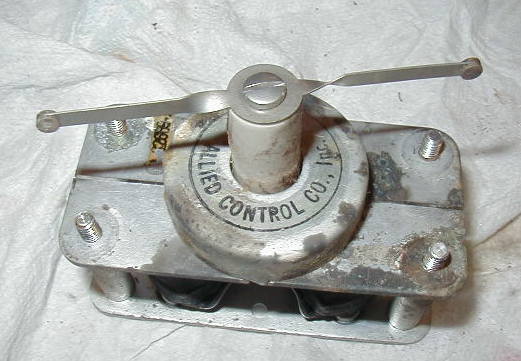

p1010040.jpg (47895 bytes) p1010042.jpg (50897 bytes) p1010043.jpg (40997 bytes) p1010044.jpg (60734 bytes)
p1010001.jpg (59155 bytes) p1010002.jpg (57996 bytes) p1010003.jpg (60639 bytes) p1010004.jpg (62365 bytes)

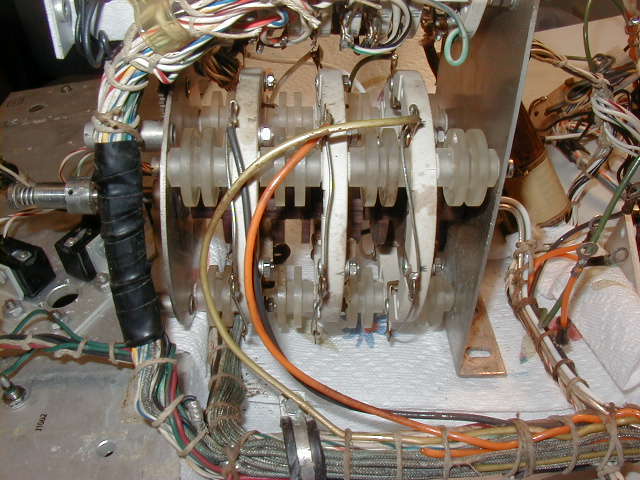

p1010005.jpg (57953 bytes) p1010006.jpg (59734 bytes) p1010007.jpg (57633 bytes) p1010008.jpg (62404 bytes)

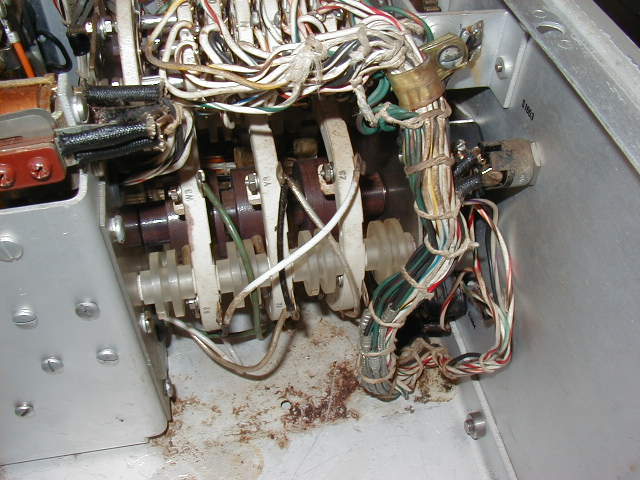

p1010009.jpg (61562 bytes) p1010010.jpg (60104 bytes) p1010011.jpg (61093 bytes) p1010012.jpg (62427 bytes)

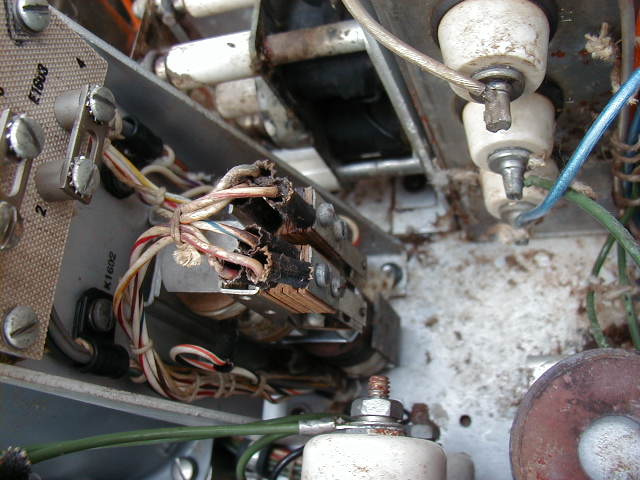

p1010013.jpg (57736 bytes) p1010014.jpg (23403 bytes) p4080038.jpg (36830 bytes) I need two more of these resistors

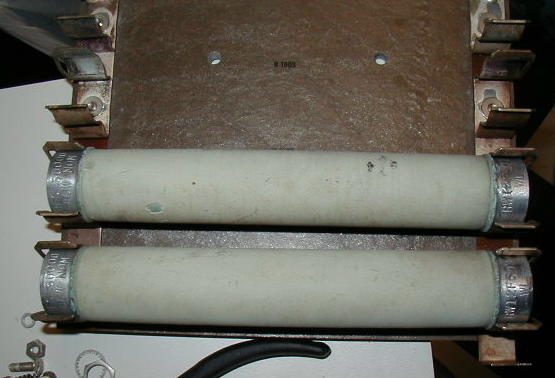

50K / 86W RW12F503
7-1/2" long, 1-1/8" diameter.

Please send e-mail if you have any suggestions

REASSEMBLY STARTS 4/8/08

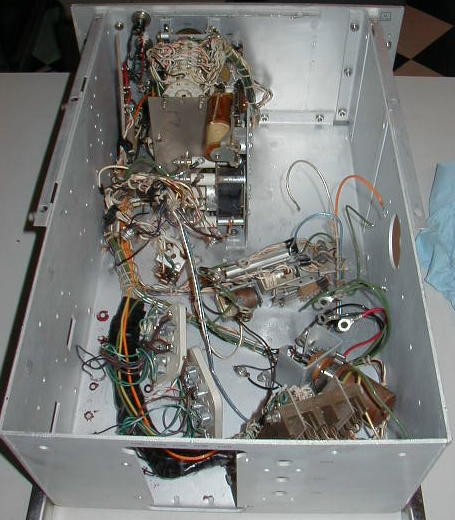

p4090039.jpg (43713 bytes) p4090040.jpg (56168 bytes) p4090041.jpg (59921 bytes) p4130007.jpg (57554 bytes)
p4130008.jpg (60172 bytes) p4130009.jpg (59582 bytes) p4130011.jpg (59842 bytes) p4130012.jpg (56486 bytes)

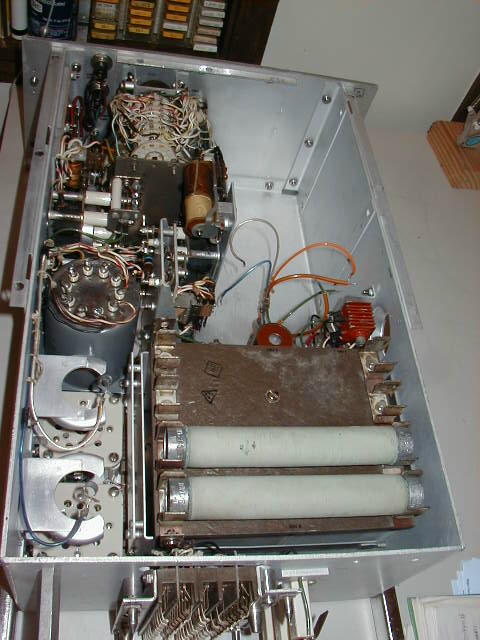

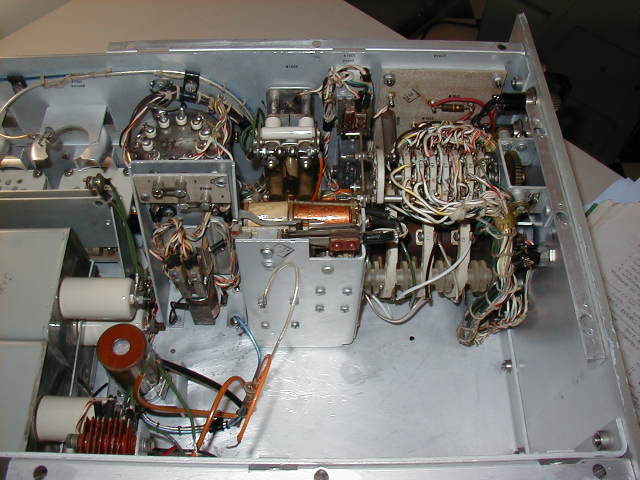

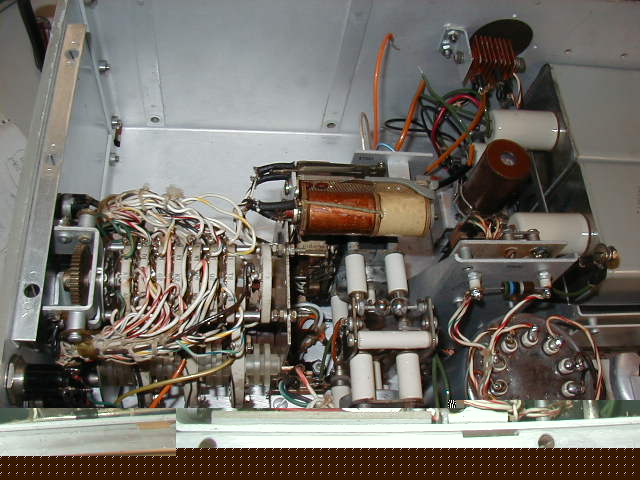

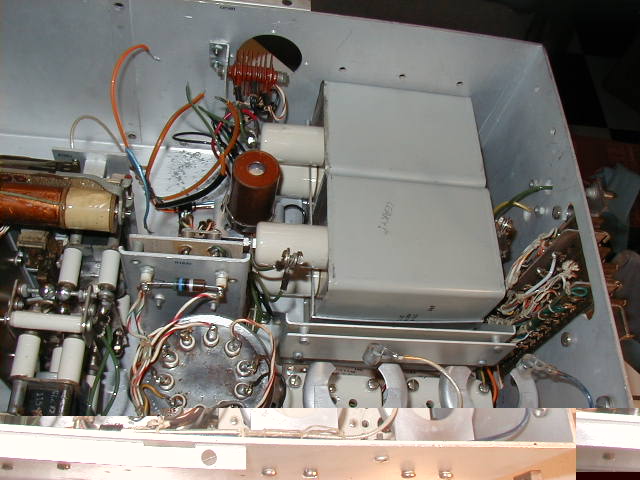

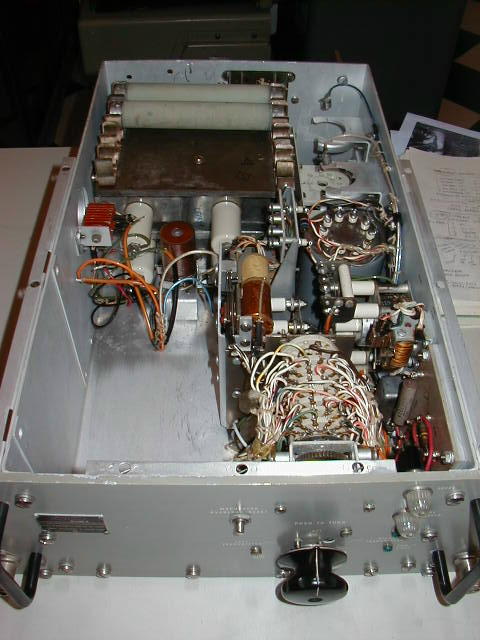

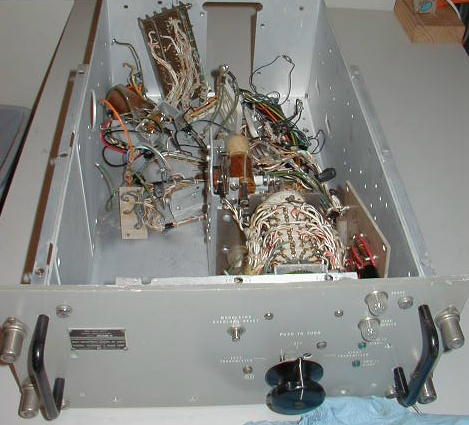

4/13/08 - almost complete

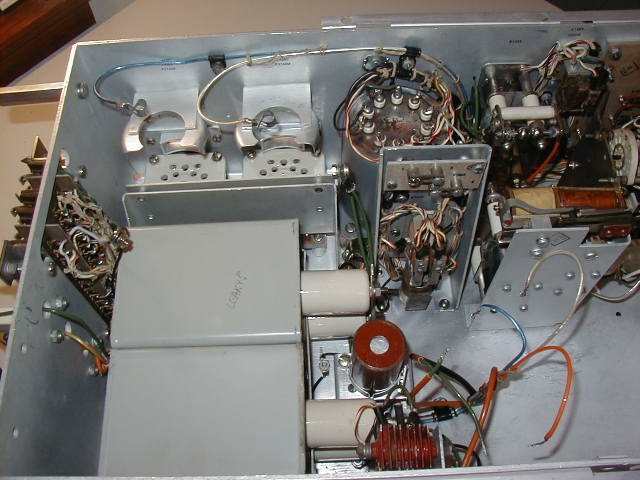

4/13/08 - ready for modulation xfmr
4/13/08 - ready for modulation xfmr

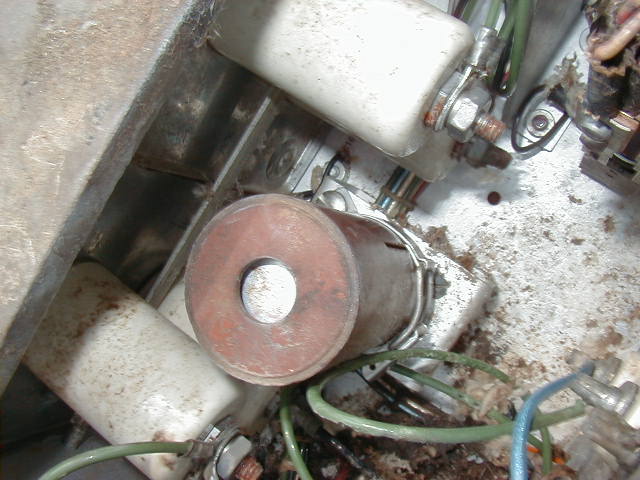

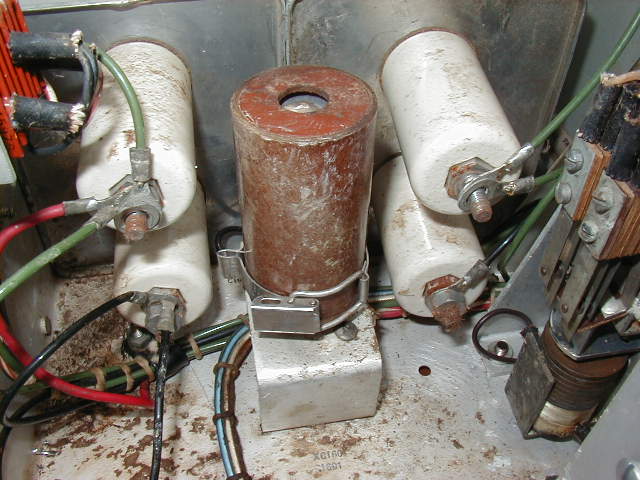

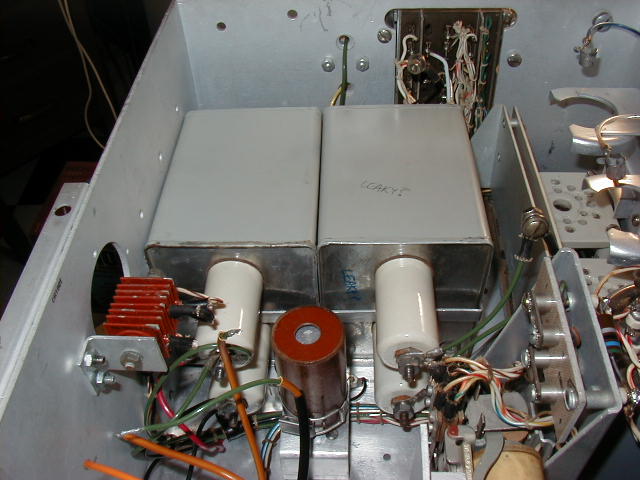

One of the filter caps may be leaky - 1 uf / 5000v Sprague

Please send e-mail if you have any suggestions
